基于现场总线控制的建筑智能化设计摘要：本文以现场总线控制技术中最为广泛应用的LonWorks、BACnet技术为例，阐述基于现场总线控制的建筑智能化设计理念和目标，结合现场总线控制的技术特点和工程实例论述设计智能建筑系统时对实现其实用性应注意的问题。
关键词：现场总线控制技术FCS；LonWorks；BACnet；智能建筑；设计与实用性Abstract ：This article takes as the sample of LonWorks、BACnet technology from FCS, Fieldbus Control System which is in rapid development and wide use in Intelligent Building design, to expound the design principle and objective of building intelligent design。
The specific technical of FCS and project sample are combined into functionalism discussion that needs to be attend in building intelligence system design.Keywords ：FCS, Fieldbus Control System; LonWorks；BACnet；Intelligent Building; Design and functionalism1 前言FCS, Fieldbus Control System现场总线网络控制技术是楼宇自控系统主要的组成，也是建筑智能化系统不可缺少的部分，其任务是通过开放式现场总线控制网络平台对建筑物中的系统、设施及设备进行端口到端口的控制。
楼宇自控系统中，通过使用现场总线技术对网络实现统一管理和调度。

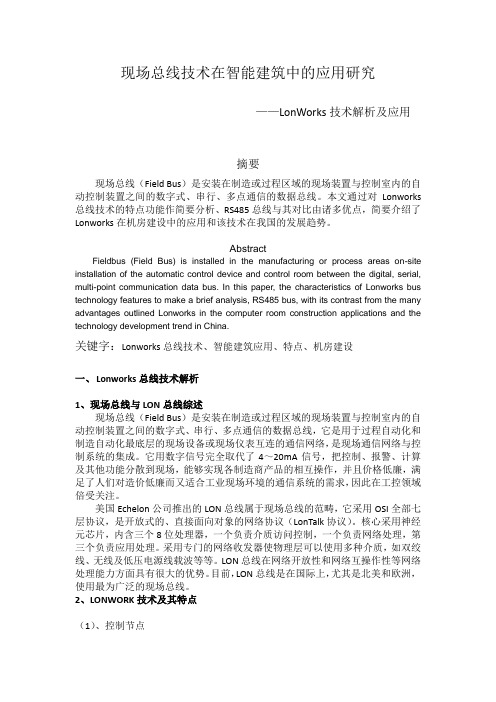

现场总线技术在智能建筑中的应用研究——LonWorks技术解析及应用摘要现场总线（Field Bus）是安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线。
本文通过对Lonworks 总线技术的特点功能作简要分析、RS485总线与其对比由诸多优点，简要介绍了Lonworks在机房建设中的应用和该技术在我国的发展趋势。
AbstractFieldbus (Field Bus) is installed in the manufacturing or process areas on-site installation of the automatic control device and control room between the digital, serial, multi-point communication data bus. In this paper, the characteristics of Lonworks bus technology features to make a brief analysis, RS485 bus, with its contrast from the many advantages outlined Lonworks in the computer room construction applications and the technology development trend in China.关键字：Lonworks总线技术、智能建筑应用、特点、机房建设一、Lonworks总线技术解析1、现场总线与LON总线综述现场总线（Field Bus）是安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线，它是用于过程自动化和制造自动化最底层的现场设备或现场仪表互连的通信网络，是现场通信网络与控制系统的集成。
基于现场总线控制的建筑智能化设计摘要：一般来说，建筑智能化设计的质量好坏，很大程度上依赖于控制系统的实用可靠性和先进性。
其中自行研制开发的一种基于现场总线的通用网络型智能控制能使复杂的工程简单化、智能化，给智能建筑工程行业带来突出的业绩。
本文主要对基于现场总线控制的建筑智能化设计进行阐述，从它的系统结构和功能等方面进行介绍，希望能对工程建设起到一定的参考作用。
关键词：总线控制；建筑；智能化引言智能化建筑包含了通信网络、信息网络、建筑设备监控、火灾自动报警及消防联动、安全防范、电源和环境监测等多个需要智能化控制的子系统。
现场总线技术在建筑领域的应用,正逐步成为主流产品。
正是计算机通信技术和自动化控制软、硬件产品的日益成熟和引人,在逐步扩大推广应用的同时,也大大增强了现场总线自身的功能。
纵观控制系统的发展史,我们不难发现,每一代新的控制系统推出,都是针对老一代控制系统存在的缺陷而给出的解决方案,并最终在用户需求和市场竞争两大外因的推动下占领着市场的主导地位。
也不例外,现场总线控制系统逐渐成为智能化建筑业主流控制系统,正是利益和市场的竞争,历史潮流的进展使然。
因而全新的控制系统模式,包括统一的现场总线标准及软、硬件平台,可以引导和占领未来巨大智能建筑控制系统产品的市场。
智能化控制系统的发展（1）20世纪60年代,作为简单智能化控制的模拟仪表控制系统占市场的主导地位。
其显著缺点是模拟信号精度低、易受干扰,不易做到完全的系统控制。
该类产品未能在智能建筑工程中得到应用。
（2）集中式数字控制系统于20世纪七、八十年代占主导地位。
系统采用单片机、PLC、SLC或微机作为控制器。
因控制器内部传输的是数字信号,因此克服了模拟仪表控制系统中模拟信号精度低的缺陷,同时数字控制信号提高了系统的抗干扰能力。
集中式数字控制系统的优点在于能够根据全局情况进行控制计算和判断,在控制方式、控制时机的选择上可以统一调度和安排;但不足的是,系统对控制器本身的要求很高,控制器必须具有足够的处理能力和极高的可靠性,而且当系统中任务增加时,控制器的效率和可靠性将急剧下降,直至控制系统失效。
浅议现场总线技术在智能楼宇中的应用摘要人们对居住环境的要求不断提高，加上近年来计算机和信息产业的发展，智能化以极快的步伐进入到住宅小区和家庭中。
本文将对现场总线技术在智能楼宇中的应用进行论述，介绍智能楼宇和现场总线技术，以及现场总线技术在智能楼宇中的应用。
关键词总线技术；智能楼宇；居住环境中图分类号tu24 文献标识码a 文章编号 1674-6708（2011）37-0150-02随着当今社会生活水平的提高，人们对居住环境的要求不断提高，加上近年来计算机和信息产业的发展，智能化以极快的步伐进入到住宅小区和家庭中。
并且在智能化的要求越来越高、智能化系统越来越庞大、家居环境舒适度要求越来越高的情况下，老一代的通讯系统已跟不上整体技术的进步。
因此，现代的小区中应当引入先进的通讯控制系统来满足智能化小区的要求，这就是现场总线控制技术。
本文将对现场总线技术在智能楼宇中的应用提出自己的看法，首先介绍智能楼宇，其次介绍现场总线技术，最后介绍现场总线技术在智能楼宇中的应用。
1 智能楼宇近年来，计算机技术和网络通信技术的发展，使社会高度信息化。
在建筑物内部，应用信息技术、建筑技术和现代高科技相结合，产生了“智能楼宇”。
智能楼宇是采用计算机技术对建筑物内的设备进行自动控制，对信息资源进行管理，为用户提供信息服务的一种先进居住环境，它是建筑技术适应现代社会信息化要求的结晶。
智能化楼宇的基本要求是，要有有完整的控制、管理、维护和通信设施，便于进行环境控制、安全管理、监视报警，并有利于提高工作效率，激发人们的创造性。
换句话说，楼宇智能化的基本要求是：办公设备自动化、智能化，通信系统高性能化，建筑柔性化，建筑管理服务自动化。
楼字智能化技术是电气及自动化技术的发展和延伸，它是人类从电气时代走向信息时代过程中，电气与信息相结合的产物。
楼宇智能化系统工程具有先进性、综合性、灵活性、智能性等显著特点。
和普通建筑相比，智能化楼宇的优越性体系体现在以下几个方面：1）具有良好的信息接收和反应能力，有效提高工作效率；2）提高建筑物的安全、舒适和高效便捷性；3）能够高效节能；4）节省设备运行维护费用；5）满足用户对不同环境功能的需求；6）高薪技术的运用能大大提高工作效率。
