发电机进相运行措施

发电机进相运行技术措施1.确定进相原因。

首先需要进行现场检查，找出进相原因。

可能的进相原因包括断相、接线错误、发电机内部故障等。

根据故障现象进行排除，确定进相的具体原因。

2.断电操作。

一旦发现进相现象，首先需要切断发电机的电源，以避免电流和电压的异常导致更严重的故障。

切断电源主要通过断开主开关或电源空开来实现。

切断电源后，进一步确认接地和断开是否可靠。

3.清除故障。

根据进相现象的具体原因，采取相应的措施来清除故障。

例如，如果是发电机内部故障导致的进相，需要进行修理或更换发电机；如果是接线错误导致的进相，需要重新检查和纠正接线。

4.检查电路。

在清除故障后，需要对整个电路进行检查，确保各连接点牢固可靠，杜绝线路松动或接触不良造成的再次进相。

5.启动试验。

在确认故障已经清除后，进行发电机的启动试验。

启动试验前，必须确保发电机的连线正确，无松动或接触不良。

试运行过程中，需要监测各相电流、电压和频率是否正常，并及时调整偏差。

6.保护装置设置。

为了防止再次发生进相现象，需要在发电机的保护装置中设置进相保护。

进相保护是通过监测相序间隔和电压来实现的。

当发现相序间隔异常或电压异常时，保护装置会立即切断发电机的电源，以保护设备和人身安全。

7.日常维护。

为了保障发电机的正常运行和避免进相现象的发生，需要进行定期的维护保养工作。

包括发电机的清洁、端子的紧固、接线的检查等。

同时，还要定期对保护装置进行测试和校验，确保其正常工作。

总结起来，发电机进相运行技术措施主要包括确定进相原因、断电操作、清除故障、检查电路、启动试验、保护装置设置和日常维护。

通过这些措施的实施，可以保护发电机及其相关设备的安全稳定运行，防止进相现象对发电机的损害。

发电机进相运行安全技术措施批准：编制：郭立泽窦刚发电机进相运行安全技术措施根据东北电网公司下发的无功（电压）调整曲线，我公司220kV系统电压偏高，电网公司要求我厂进相运行，根据我厂进相实验结果、励磁系统低励限制及厂用电系统电压情况特制定本规定。

1.发电机自动励磁调节装置投入良好，并投入运行，低励限制、失磁保护投入运行。

2.220kV母线电压控制在220kV至242kV之间。

3.正常运行时，要严格按照调度下发的《无功电压曲线》进行调整，如遇特殊情况无法调整时，值长要及时与当值网调进行汇报，争取修改无功曲线，并在值长日志内做好记录。

4.无功电压曲线监视由值长负责。

5.调整无功时，要保证厂内各等级电压在允许范围内，调整时先保证220kV电压满足要求，如电压无法满足要求，要保证发电机力率符合调度规定值。

6.220kV母线电压与东北电网公司下发的《无功电压曲线》规定值允许偏差为±2kV，在规定偏差范围内，发电机禁止进相运行。

7.引风机、一次风机、电动给水泵启动时，6kV母线电压应大于等于6.3kV。

8.1号发电机励磁参数进相时监视电压不允许低于以下允许值：9.运行监视操作(1)、调整发电机无功进相运行时应由副机长以上人员进行操作，机长、值长进行监护，防止出现误操作。

(2)、发电机减少无功进入进相运行时，要循序渐进缓慢操作，每操作一次要检查发电机出口电压稳定后在进行下一次操作，严禁超调超过进相运行值而引起异常，并密切监视相关参数的变化情况。

(3)、当由于操作不当引起发电机欠励动作，应立即连续点击增磁按钮5下，待发电机出口电压稳定后，再连续点击增磁按钮5下使欠励动作报警消失，在此期间要连续监视发电机出口电压，防止发电机过电压，当发电机欠励动作时要及时汇报专业。

(4)、发电机定子线圈、铁芯、冷氢温度等在进相运行时要加强监视，各部温度、温差、温升不超过规定值，发电机两侧轴振应在规定范围内，每2小时记录一次。

发电机进相运行注意事项在电力系统中，发电机进相运行是一种常见的运行方式，它对于提高电力系统的稳定性和经济性具有重要意义。

然而，进相运行也需要特别注意一些事项，以确保发电机的安全稳定运行。

接下来，我们就详细探讨一下发电机进相运行的注意事项。

首先，我们来了解一下什么是发电机进相运行。

简单来说，发电机进相运行就是指发电机发出有功功率，吸收无功功率的运行状态。

在正常情况下，发电机既发出有功功率，也发出无功功率，以维持电力系统的电压稳定。

但在某些情况下，为了调节系统电压、降低系统损耗等，需要发电机进入进相运行状态。

那么，在发电机进相运行时，我们需要注意哪些方面呢？一、发电机的静态稳定性进相运行会使发电机的功角增大，从而降低其静态稳定性。

因此，在进相运行前，必须对发电机的静态稳定极限进行计算和分析，确保在进相运行时不会超过其稳定极限。

同时，要密切监视发电机的功角变化，一旦接近稳定极限，应及时采取措施，如减少进相深度或退出进相运行。

二、发电机端部发热由于进相运行时，发电机的励磁电流减小，导致端部漏磁通增加，从而使端部发热加剧。

为了防止端部过热，需要加强对发电机端部温度的监测。

可以采用在线监测装置实时监测端部温度，或者定期进行人工测温。

如果发现端部温度过高，应及时调整运行方式或采取降温措施。

三、厂用电压的降低进相运行会导致发电机端电压降低，进而使厂用电压也随之降低。

这可能会影响厂内设备的正常运行，特别是一些对电压要求较高的设备，如电动机、控制系统等。

因此，在进相运行时，要密切关注厂用电压的变化，确保其在允许范围内。

如果厂用电压过低，可能需要采取调整变压器分接头、投入无功补偿装置等措施来提高电压。

四、励磁系统的运行发电机进相运行对励磁系统的性能提出了更高的要求。

励磁系统必须能够稳定可靠地调节励磁电流，以满足进相运行的需要。

在进相运行前，要对励磁系统进行全面检查和调试，确保其工作正常。

同时，要注意励磁调节器的参数设置，使其能够适应进相运行的工况。

扬州市东华星动力科技有限公司
发电机进相运行时的注意事项
（1）发电机励磁调节器应运行在自动方式，发电机励磁调节器、低励限制器及发电机失磁保护应运行正常。

（2）应根据要求，调节发电机进相深度。

在运行中，若网上电压高，应对发电机各参数加强监视。

（3）在发电机运行中，应注意监视发电机的静稳定情况，观察各仪表的摆动情况，防止发电机失步状况的发生。

（4）应密切监视发电机定子铁心端部的升温，铁心端的温度不得超过120℃，铁心夹的温度也不得超过120℃，防止发电机过热。

（5）发电机定子电压不应低于额定值的95%，定子电流不超过额定值。

（6）若因网上出现跳机等原因而引起无功功率大幅波动，不应干涉发电机励磁调节器的动作。

（7）对于多组发电机系统，若发现其他运行机组有功功率、无功功率有明显的摆动变化时，应立即增加该发电机的励磁电流。

同时向值班长汇报，根据值班长的命令恢复该发电机的滞相运行。

扬州市东华星动力科技有限公司。

发电机进相运行注意事项发电机进相运行是指发电机在启动或切换负载时，将发电机与电网进行同步并实现稳定运行的过程。

在进行发电机进相运行时，需要注意以下几个方面的注意事项。

必须确保发电机的绝缘性能良好。

在进相运行之前，应对发电机进行全面检查，包括绝缘电阻测试、绝缘油检测等。

只有确保发电机的绝缘性能良好，才能保证运行的安全性和稳定性。

需要保证发电机与电网的频率、相序和电压相匹配。

在进行进相运行之前，应先检查电网的频率、相序和电压，并对发电机进行调整，使其与电网保持一致。

如果频率、相序或电压不匹配，会导致发电机无法与电网同步，进而影响发电机的运行效果。

还需要注意发电机的机械部件是否正常运行。

在进相运行之前，应对发电机的机械部件进行检查，包括轴承、齿轮、润滑系统等。

确保这些机械部件正常运行，能够保证发电机在进相运行过程中的稳定性和可靠性。

还需要对发电机的励磁系统进行调整和检查。

励磁系统是保证发电机稳定运行的重要组成部分，对于进相运行尤为重要。

在进行进相运行之前，应对励磁系统进行调整，使其能够满足运行的要求。

同时，还应对励磁系统进行检查，确保其正常工作，避免出现异常情况。

在进行进相运行时，应密切关注发电机的输出功率和电流。

发电机的输出功率和电流是判断发电机运行状态的重要指标，对于进相运行尤为重要。

应通过监控仪表或监控系统实时监测发电机的输出功率和电流，确保其在正常范围内运行。

如果发现输出功率或电流异常，应及时采取措施进行处理，避免发生故障。

在进行进相运行时，应遵循相关的操作规程和安全要求。

操作人员应熟悉发电机的运行原理和操作流程，并按照规程进行操作。

同时，还应注意安全要求，佩戴好个人防护装备，确保人身安全。

在进行发电机进相运行时，需要重点关注发电机的绝缘性能、频率相序电压匹配、机械部件运行、励磁系统调整和检查、输出功率和电流监测以及操作规程和安全要求等方面的注意事项。

只有确保这些方面的问题得到妥善处理，才能保证发电机的进相运行顺利进行，实现稳定的发电功效。

发电机进相运行注意事项发电机进相运行是指发电机开始运行，连接到电网并供电的过程。

在进相运行前，需要注意以下几个方面：首先，要确保发电机的机械设备处于良好的工作状态。

检查发电机的各种机械部件，包括发电机轴承、风扇、电机、冷却系统等，确保其能够正常运转和散热。

同时还要检查发电机上的电缆、接线等部件，确保其连接牢固，没有松动或者损坏的情况。

其次，要注意发电机的运行环境。

发电机应安放在干燥、通风的地方，远离易燃、易爆和腐蚀性气体。

安装发电机时，要留出足够的空间，保证空气能够流通，降低发电机的温度。

此外，还应注意避免发电机的输入电压过高或过低，一般情况下，发电机的输入电压应控制在额定电压的±5%之内，以保证发电机的正常运行。

进入相运行前，还需要进行漏电保护的检测和设置。

漏电保护装置是发电机中非常重要的一个保护措施，通过检测电流的差值，及时切断电源，避免电流通过人体引起触电事故。

因此，在进入相运行前，要先将漏电保护装置设定为适当的灵敏度，并进行测试，确保其正常工作。

同时，还需要关注发电机的电压和电流波形。

在进相运行后，要及时检查发电机的输出电压和电流波形，确保其符合要求。

一般来说，电压波形应该是正弦波形，电流波形应该是稳定的。

如果发现波形有异常，应及时检查和排除故障，以保证发电机的正常运行。

最后，要注意发电机运行过程中的安全问题。

发电机的运行过程中会产生高温和高压等危险因素，因此必须严格按照操作规程进行操作。

禁止在运行中进行随意触摸、调试和检修。

若需要进行维护或检修，必须先切断电源，并遵循相关安全措施，如穿戴好安全防护用具，确保人身安全。

总之，发电机进相运行是一个复杂的过程，需要注意各个方面的细节，以确保发电机能够正常运行并连接到电网供电。

只有做好以上注意事项，才能保证发电机运行的稳定、安全和高效。

发电机进相运行措施摘要：介绍了发电机进相运行的意义，进相运行时对发电机的影响、采取的措施和注意事项。

关键词：发电机；进相运行；限制因素；安全措施1、进相运行的概念发电机的进相运行，是由于系统电压太高，影响电能质量，而采取的一种运行方式。

目的是为了让发电机吸收系统无功功率，从而达到降低系统电压作用。

方法就是：降低发电机无功功率至负值，即从系统中吸收无功。

此时发电机机端电压很低。

简单讲，进相就是：发有功，吸无功。

2、发电机进相运行的危害1）、增加发电机有功负荷，将使发电机向不稳定方向发展，易造成发电机失稳运行甚至系统振荡事故。

2）、继续减少发电机励磁电流，使发电机进相深度增加，可能导致发电机失磁保护动作或发电机失稳运行。

3）、发电机进相运行，定子电流增加，定子发热增加；发电机进相运行时，定子端部漏磁通变化比增大，使得端部发热最严重，发电机定子线圈温度将持续上升。

4）、发电机进相运行，发电机出口电压降低，使得6KV母线电压降低。

设有低电压保护的高压电动机将跳闸；运行中的各电气设备，因母线电压降低，电流增大，导致设备发热，长时间运行会损坏设备绝缘。

3、进相运行应考虑的问题1）发电机静态稳定受到限制同步发电机与电网并联在一起，在发电机进相运行时，输出一定有功功率的条件下，随着励磁电流的减少，δ角就要增大，从而使静态稳定性降低，发电机定、转子磁极间用以拉住的磁力线减少，发电机容易失去稳定。

2）发电机定子铁芯端部发热发电机端部漏磁是由定子绕组端部漏磁与转子绕组端部漏磁共同组成的，它的大小与发电机结构、材料、定子电流大小、功率因数等有关，该端部漏磁会在定子边段铁芯压指、压圈、转子护环等部件中大量流通而产生感应涡流和磁滞涡流引起发热，发电机由迟相运行向进相运行变化时，端部合成漏磁磁密增高，引起定子端部结构件上的感应涡流增大，而产生附加发热，当局部冷却不足时，就会出现温度过高的现象，甚至超过发电机温度限值。

因此，进相运行时注意定子铁芯端部温度的变化，可利用机组预埋的端部铁芯测点来监视温升的变化，确保机组运行正常。

发电机进相运行技术措施发电机正常运行时，向系统提供有功的同时还提供无功，定子电流滞后于端电压一个角度，此种状态即迟相运行。

当逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功，定子电流从滞后而变为超前发电机端电压一个角度，此种状态即进相运行。

同步发电机进相运行时较迟相运行状态励磁电流大幅度减少，发电机电势Eq亦相应降低。

从P-功角关系看，在有功不变的情况下，功角必将相应增大，比值整步功亦相应降低，发电机静态稳定性下降。

其稳定极限与发电机短路比，外接电抗，自动励磁调节器性能及其是否投运等有关。

进相运行时发电机定子端部漏磁较迟相运行时增大。

特别是大型发电机线负荷高，正常运行时端部漏磁比较大，端部铁芯压指连接片温升高，进相运行时因为漏磁增大，温升加剧。

进相运行时发电机端部电压降低，厂用电电压也相应降低，如果超出10%，将影响厂用电运行。

因此，同步发电机进相运行要通过试验确定进相运行深度。

即在供给一定有功状态下，吸收多少无功才能保持系统静态稳定和暂态稳定，各部件温升不超限，并能满足电压的要求。

进相运行进相运行现象：1、励磁电流大幅度减少；2、发电机定子电压降低；3、发电机无功负荷变为负值。

相运行进相运行危害：1、增加发电机有功负荷，将使发电机向不稳定方向发展，易造成发电机失稳运行甚至系统振荡事故。

2、继续减少发电机励磁电流，使发电机进相深度增加，可能导致发电机失磁保护动作或发电机失稳运行。

3、发电机进相运行，定子电流增加，定子发热增加；发电机进相运行时，定子端部漏磁通变化比增大，使得端部发热最严重，发电机定子线圈温度将持续上升。

4、发电机进相运行，发电机出口电压降低，使得6KV母线电压降低。

设有低电压保护的高压电动机将跳闸；运行中的各电气设备，因母线电压降低，电流增大，导致设备发热，长时间运行会损坏设备绝缘。

该厂母线电压考核范围为230—235KV，在电网某些运行方式下，会出现我厂发电机无功减至最低但是母线电压仍然高出235KV，此时应考虑发电机进相运行。

发电机进相运行技术措施发电机进相是指三相交流发电机在运行过程中，由于其中一相的线圈发生故障或接线错误，导致该相无法产生电流，或者产生的电流无法正常供给负载。

进相运行技术措施是为了应对发电机进相而采取的一系列操作和控制手段，以保证发电机在进相情况下仍能正常运行，并尽可能降低故障对负载的影响。

1.立即停机保护：当发电机进相时，应立即停机，避免进一步损坏发电机和负载设备。

此时，应将发电机的控制开关置于停止位置，并切断与电网的连接。

2.检查线圈：停机后，需要检查进相的故障线圈，查找线圈故障的具体原因，如短路、断路、接触不良等。

同时，对其他两相的线圈也需要进行检查，以确定是否存在其他潜在故障。

3.重新连接线圈：根据进相的具体情况，进行线圈的修复或重新连接。

如果是线圈短路，首先需要找到短路点，修复或更换故障部位；如果是线圈断路，可以通过电焊等方法连接断开的线圈段；如果是线圈接触不良，需要重新检查接线情况，确保每个导线连接牢固。

4.启动保护：在修复或重新连接线圈后，需要进行启动保护。

启动保护可以通过启动电流限制和相序监测来实现。

启动电流限制用于限制发电机启动时的电流过大，防止进一步损坏线圈；相序监测用于监测发电机的相序是否正确，防止发电机进相后在错误相序下运行。

5.负载分配：在发电机进相后重新启动前，需要重新分配负载。

由于进相导致发电机的输出能力减小，需要调整负载分配，确保各个负载设备的电流不超过发电机的额定电流。

同时，还需要注意负载设备的启动顺序，避免大功率负载同时启动，导致发电机无法满足需求。

6.监测故障恢复：在发电机进相后重新启动后，需要进行故障恢复的监测。

监测的内容包括线圈是否正常工作、负载设备是否正常运行等。

如果发现有异常情况，应及时停机检修，防止进一步损坏。

7.定期检测和维护：为了避免发电机进相的发生，应进行定期的检测和维护工作。

定期检测包括对线圈的绝缘性能、线圈的接触情况、接线的固定情况等进行检测；定期维护包括对接线端子的紧固、线圈的清洁等。

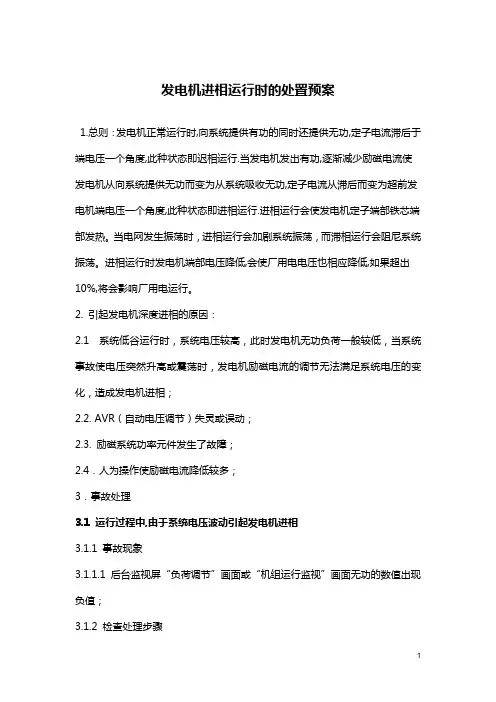

发电机进相运行时的处置预案1.总则：发电机正常运行时,向系统提供有功的同时还提供无功,定子电流滞后于端电压一个角度,此种状态即迟相运行.当发电机发出有功,逐渐减少励磁电流使发电机从向系统提供无功而变为从系统吸收无功,定子电流从滞后而变为超前发电机端电压一个角度,此种状态即进相运行.进相运行会使发电机定子端部铁芯端部发热。

当电网发生振荡时，进相运行会加剧系统振荡，而滞相运行会阻尼系统振荡。

进相运行时发电机端部电压降低,会使厂用电电压也相应降低,如果超出10%,将会影响厂用电运行。

2. 引起发电机深度进相的原因：2.1 系统低谷运行时，系统电压较高，此时发电机无功负荷一般较低，当系统事故使电压突然升高或震荡时，发电机励磁电流的调节无法满足系统电压的变化，造成发电机进相；2.2. AVR（自动电压调节）失灵或误动；2.3. 励磁系统功率元件发生了故障；2.4．人为操作使励磁电流降低较多；3．事故处理3.1 运行过程中,由于系统电压波动引起发电机进相3.1.1 事故现象3.1.1.1 后台监视屏“负荷调节”画面或“机组运行监视”画面无功的数值出现负值；3.1.2 检查处理步骤3.1.2.1 检查电网电压、频率有无波动；3.1.2.2 检查机组保护动作情况；3.1.2.3 视无功负值的大小及变化规律手动调节励磁装置“增、减磁”开关，调节励磁电流，恢复发电机滞相运行；3.1.2.4 以上调节无效时，适当降发电机有功，然后调节无功，加大励磁电流。

3.1.2.5 调节无效，发电机进相深度逐步加大时，降空发电机有功，调节励磁装置。

把无功进相深度保持在1000左右或者恢复滞相运行。

3.1.2.6 通过以上调节，发电机进相深度继续增大，且增加较快。

或有以下现象时跳开发电机出口使发电机空载；3.1.2.6.1 欠励保护动作3.1.2.6.2 发电机定子铁芯迅速升温3.1.2.6.3 厂用400V各段电压低于额定95%3.1.2.6.4 发电机电压低于额定95%3.1.2.6.5 发电机各参数有明显波动3.2 AVR（自动电压调节）失灵或误动；3.2.1 事故现象3.2.2 检查处理步骤3.3 励磁系统功率元件发生了故障；3.3.1 事故现象3.3.2 检查处理步骤3.4 人为操作使励磁电流降低较多；3.4.1 事故现象3.4.2 检查处理步骤。
