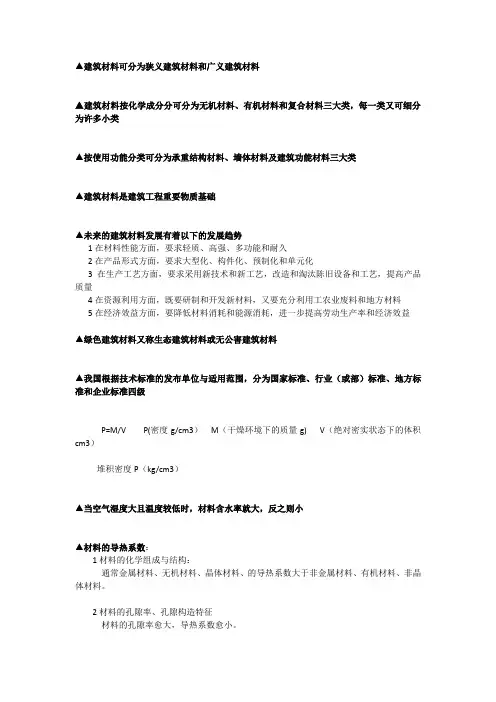

▲建筑材料可分为狭义建筑材料和广义建筑材料▲建筑材料按化学成分分可分为无机材料、有机材料和复合材料三大类，每一类又可细分为许多小类▲按使用功能分类可分为承重结构材料、墙体材料及建筑功能材料三大类▲建筑材料是建筑工程重要物质基础▲未来的建筑材料发展有着以下的发展趋势1在材料性能方面，要求轻质、高强、多功能和耐久2在产品形式方面，要求大型化、构件化、预制化和单元化3在生产工艺方面，要求采用新技术和新工艺，改造和淘汰陈旧设备和工艺，提高产品质量4在资源利用方面，既要研制和开发新材料，又要充分利用工农业废料和地方材料5在经济效益方面，要降低材料消耗和能源消耗，进一步提高劳动生产率和经济效益▲绿色建筑材料又称生态建筑材料或无公害建筑材料▲我国根据技术标准的发布单位与适用范围，分为国家标准、行业（或部）标准、地方标准和企业标准四级P=M/V P(密度g/cm3）M（干燥环境下的质量g) V（绝对密实状态下的体积cm3）堆积密度P（kg/cm3）▲当空气湿度大且温度较低时，材料含水率就大，反之则小▲材料的导热系数：1材料的化学组成与结构：通常金属材料、无机材料、晶体材料、的导热系数大于非金属材料、有机材料、非晶体材料。
2材料的孔隙率、孔隙构造特征材料的孔隙率愈大，导热系数愈小。
▲脆性和韧性脆性，大部分无机非金属材料均属脆性材料，如天然石材、烧结普通砖、陶瓷、普通混凝土、砂浆等韧性，低碳钢、低合金钢、木材、钢筋混凝土等都属于韧性材料▲硅酸盐水泥熟料的矿物组成及含量硅酸三钙45~60%硅酸二钙15~30%铝酸三钙（放热量最大）6~15%铁铝酸四钙6~8%▲硅酸三钙是决定水泥前度的主要矿物；硅酸二钙是保证水泥后期强度的主要矿物。
▲通用硅酸盐水泥的品种和组分水泥品种1硅酸盐水泥（P·I . P·II)2普通硅酸盐水泥（P·O）3矿渣硅酸盐水泥（P·S·A . P·S·B)4火山灰质硅酸盐水泥（P·P)5粉煤灰硅酸盐水泥（P·F)6复合硅酸盐水泥（P·C)▲国家标准规定，硅酸盐水泥初凝时间不小于45min，终凝时间不大于390min；普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥和复合硅酸盐水泥初凝时间不小于45min，终凝时间不大于600min▲水泥的体积安定性是指水泥浆硬化后体积变化是否均匀的性质，当水泥浆体在硬化后体积发生不均匀变化时，会导致膨胀开裂、翘曲等现象，称为体积安定性不良▲体积安定性及其检测国家标准规定：通用硅酸盐水泥的体积安定性经沸煮法检验必须合格。
体积安定性检测：体积安定性可以用试饼法（代用法），也可以用雷氏法（标准法），有争议时以雷氏法为准▲强度及其检测国家标准规定强度时水泥性质的一项重要指标，是确定水泥强度等级的依据。
按照（3d，28d）的抗压强度和抗折强度，硅酸盐水泥分为42.5,42.5R,52.5,52.5R,62.5,62.5R六个强度等级，普通硅酸盐水泥分为42.5,42.5R,52.5,52.5R四个强度等级，矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥、复合硅酸盐水泥分为32.5,32.5R,42.5,42.5R,52.5,52.5R六个强度等级，其中R表示早强型。
强度检测通用硅酸盐水泥的强度应按《水泥胶砂强度检验方法（ISO法）》（GB/T 1771—1999）进行试验。
试模可同时成型三条截面为40mm×40mm，长160mm的棱形试体▲水泥和标准砂的质量比为1:3，水灰比为0.5。
每成型一联三条试件需称取水泥450g，标准砂1350g，拌合水225g▲粉煤灰硅酸盐水泥保水性差，容易泌水，干缩小、抗裂性好▲矿渣硅酸盐水泥泌水性大、抗渗透性差，干缩大，耐热性较好▲火山灰硅酸盐水泥保水性好、抗渗透性好，干缩大▲复合硅酸盐水泥干缩较大▲普通混凝土：厚大体积混凝土，优先选用矿渣、火山灰、粉煤灰、复合水泥，可以选用普通水泥，不宜使用硅酸盐水泥▲有特殊要求的混凝土有抗渗要求的混凝土，优先选用普通水泥、火山灰水泥，不宜使用矿渣水泥有耐磨性要求的混凝土，优先使用硅酸盐、普通水泥可以选用矿渣水泥（强度等级大于32.5），不宜选用火山灰、粉煤灰水泥▲道路硅酸盐水泥用于道路▲白色硅酸盐水泥的主要特点是色白，以白度表示▲白色硅酸盐水泥与彩色硅酸盐水泥主要应用于装饰工程▲普通混凝土概述；在混凝土中，水泥与水形成水泥浆，包裹砂、石颗粒表面，并填充砂、石空隙。
水泥砂浆在硬化前主要起润滑、填充、包裹等作用，使混凝土拌合物具有良好的和易性；在硬化后，主要起胶结作用，将砂、石黏结成一个整体，使其具有良好的强度和耐久性。
砂、石的强度高于水泥的强度，因而它们在混凝土中起骨架作用，故称为骨料，骨料可抑制混凝土的收缩，减少水泥用量，提高混凝土的强度和耐久性▲细骨料的主要质量和粗细程度粗细程度是指不用粒径砂粒混合在一起的总体粗细程度。
在相同质量的条件下，粗砂的总表面积小，包裹砂表面所需的水泥浆就少；反之细砂总表面积大，包裹砂表面所需水泥浆量就多。
因此，在和易性要求一定的条件下，采用粗砂配置混凝土，可减少拌合用水量，节约水泥用量。
▲砂的粗细程度用细度模数Uf表示粗砂：Uf=3.7~3.1中砂：Uf=3.0~2.3细砂：Uf=2.2~1.6特细砂：Uf=1.5~0.7Uf=[（A2+A3+A4+A5+A6)-5A1]/﹙100-A1﹚A1~A6：分别为公称直径5.00mm,2.50mm,1.25mm,630um,315um,160um方孔筛的累计筛余量，代入公式计算时，Ai不带%▲普通混凝土是指干表观密度未2000~2800kg/m3，以水泥为胶凝材料，天然的砂、石为粗细骨料配置而成的混凝土。
▲和易性：和易性是一项综合技术性质，具体包括（流动性）、（粘聚性）、（保水性）三方面涵义流动性的大小，反映拌合物的稠稀程度，它直接影响着混凝土浇筑的难易和混凝土的密实程度。
若拌合物太干稠，混凝土难以捣实，易造成内部孔隙；若拌合物过稀，振捣后混凝土易出现水泥浆上浮而石子下沉的分层离析现象，影响混凝土的匀质性。
▲有钢筋的混凝土要求坍落度比较大，没有钢筋的混凝土要求坍落度比较小和易性的评定：通常的方法是用定量方法来测定流动性的大小，再辅以直观经验来评定拌合物的（粘聚性）和（保水性）。
拌合物的流动性大小用坍落度与坍落扩展度法和维勃稠度法测定。
▲坍落度与坍落扩展度的测定方法与步骤将拌合物按规定的方法装入坍落度筒内，并均匀插捣，装满刮平后，将坍落度筒垂直提起，移到混凝土拌合物一侧，拌合物在自重作用下向下坍落，量出筒高与混凝土试体最高点之间的高度差（mm）,即为坍落度值（用T表示），拌合物坍落度值越大，表示其流动性越大▲坍落度测定步骤（用自己的话描述）1湿润坍落度筒及底板，在坍落度筒内壁和底板上应无明水2把按要求取得或制备的混凝土试样用小铲分为三层均匀地装入筒内，使捣实后每层高度为筒高的三分之一左右，每层用捣棒擦匀，最后顶层插捣完成后，刮去多余混凝土，并用抹刀抹平3清楚筒边底板上的混凝土后，垂直平稳地提起坍落度筒，坍落度筒的提离过程应在5~10s内完成4提起坍落度筒后，测量筒高与坍落后混凝土试体的最高点之间的高度差，即为改混凝土拌合物的坍落值▲影响和易性的主要因素（简答题）影响混凝土和易性的因素很多，主要有原材料的性质、原材料之间的相对含量（水泥浆量、水灰比、砂率）、环境因素及施工条件等。
1水泥浆量：水泥浆量是指单位体积混凝土内水泥浆的数量。
在水灰比一定的条件下，水泥浆量越多，对砂石的润滑作用越好，拌合物的流动性越大。
但是水泥浆量过多，则会产生流浆现象，使拌合物黏聚性、保水性变差；水泥浆量过少，不能填满砂石间空隙，或者不能很好地包裹骨料表面，同样会是拌合物流动性降低，黏聚性降低，故拌合物中水泥浆量不能过多或过少，以满足流动性要求为宜单位体积混凝土内水泥浆的含量，在水灰比不变的条件下，可以用单位体积用水量（1m3混凝土拌合物用水量）来表示。
因此，水泥砂浆对拌合物流动性的影响，实质上就是单位用水量对拌合物流动性的影响2水灰比：在水泥品种、水泥用量一定的条件下，水灰比越小，水泥浆就愈稠，拌合物流动性越小。
当水灰比过小时，混泥土过于干涩，会使施工困难，且不能保证混凝土的密实性；水灰比增大，流动性加大，但水灰比过大，会由于水泥浆过稀，使黏聚性、保水性变差，并严重影响混凝土的强度和耐久性，水灰比的大小应根据混凝土的强度和耐久性合理选用。
3砂率：砂率是指混凝土中砂占砂、石总量的百分率，可用式子βs=（ms/（ms+mg）×100%βs：砂率ms：砂的质量（kg）mg: 石子的质量（kg）▲改善和易性的措施（答题时不可少）改善混凝土拌合物的和易性，须同时兼顾流动性，黏聚性和保水性的统一，并考虑对混凝土强度、耐久性的影响。
综合起来，可采取以下措施来改善混凝土拌合物的和易性。
①合理选取粗骨料。
通过试验，确定合理砂率，有利于提高混凝土的质量和节约水泥；选用质地优良、顶级良好的粗、细骨料，可改善混凝土的综合性能。
②当所测混凝土拌合物坍落度小于设计值时，保持水灰比不变，适当增加水泥浆用量；拌合物的坍落度大于设计值时，保持砂率不变，增加砂石用量③改进混凝土拌合物的施工工艺。
采用搞笑了的强制式搅拌机，可以提高混凝土的流动性，尤其是低水灰比混泥土拌合物的流动性。
商品混凝土在远距离运输时，为了减小坍落度损失，还经常采用二次加水法，即在搅拌站只加入大部分水，剩余部分水在快到施工现场时再加入，然后迅速搅拌以获得较好的坍落度。
④掺加外加剂和掺合剂。
使用外加剂是改善混凝土拌合物性能的重要手段。
▲混凝土强度等级强度保证率是指在混凝土强度总体中，不小于设计要求强度等级的校准值的概率P（%）普通混凝土划分为C15，C20，C25，C30,C35，C40,C45,C50,C55,C60,C65,C70,C75及C80等14个等级。
“C”为混凝土强度符号，C后面为混凝土立方体抗压强度标准值。
例如C25表示混凝土立方体抗压强度≥5MPa且＜30MPa的保证率为95%，即立方体抗压强度标准值为25MPa▲影响干缩的因素是因为外来环境水的侵入或自身水的流失▲引气剂引气剂是表面活性剂，可以使混泥土的很多性能改善引气剂的作用效果1改善混凝土拌合物的和易性2提高混凝土的抗冻性和抗渗性3降低弹性模量及强度引气剂的品种引气剂主要有松香树脂类、烷基苯磺酸盐类和脂肪醇磺酸盐类，其中松香树脂类中的松香热聚物和松香皂应用最多。
▲必考▲▲普通混凝土配合比设计概念及要求普通混凝土配合比是指混凝土仲水泥、粗、细骨料和水等各项组成材料用量之间的比例关系。
