加强施工图审查工作的几点措施

建筑施工图审查存在的主要问题及解决措施[摘要]随着社会不断进步和发展，大家对建筑的整体质量要求越来越高，而建筑施工图是影响建筑施工质量最关键的因素之一，建筑施工图也是审查和设计建筑施工中的主要依据，施工图的质量决定着工程质量，所以在对于施工图方面，要进行严格的管理。

在建筑施工图的设计以及审核过程中，涉及到了很多方面的内容，例如结构，材料，设备，技术等，参与审查的人员不但要具备很高的业务素质，以便于发现建筑施工图中所存在的一些问题，同时还需要对这些问题提出相对应的处理办法。

本文通过对建筑施工图审查存在的主要问题进行分析，并提出相应的解决办法，为建筑工程行业在以后的发展中提供一些借鉴。

[关键词]:建筑施工图；审查；解决措施建筑施工图是建筑工程在施工过程中的参考依据，建筑施工图的设计严谨性直接影响了建筑工程的工作进度和工作安全性。

如果建筑施工图的设计不符合实际，直接就影响施工的进度，造成施工工期延后，施工质量下降等问题，更严重的则会造成施工过程中的安全事故，不但对施工人员的人身安全构成严重威胁，还会影响建筑工程的安全性。

所以建筑施工图的审查极为重要，工程建设项目部在收到设计图纸后，由项目部组织各专业人员认真进行审查，对项目的顺利实施具有重要意义，也是十分必要的。

审查过程中不仅可发现建筑施工图纸中的问题和施工难点，并及时跟各部门沟通得到澄清和解决，同时对项目建设的功能、结构以及材料选型、施工可行性和造价管理等方面提出建设性意见，进行有效的预防和控制，也为全面开展项目建设工作建立一个良好的开端。

一、审查的重要性施工图的质量直接影响了建筑工程的质量，在一些建筑行业中，有些工程动工较早，导致后期发现问题时已经开始动工了，从而影响了建筑项目的正常施工，所以在施工之前，必须对建筑施工图进行严格的审查。

审查过程中，第一点要考虑的是建筑工程主体结构以及地基基础的稳固性，从而确保建筑项目的安全、稳固。

除此之外，在建筑施工图的设计中，要把施工地点的地形特征，气候以及地质条件等因素考虑周全，比如北方的建筑，就需要考虑光照的问题，而在南方的建筑，则主要考虑降水，通风等问题。

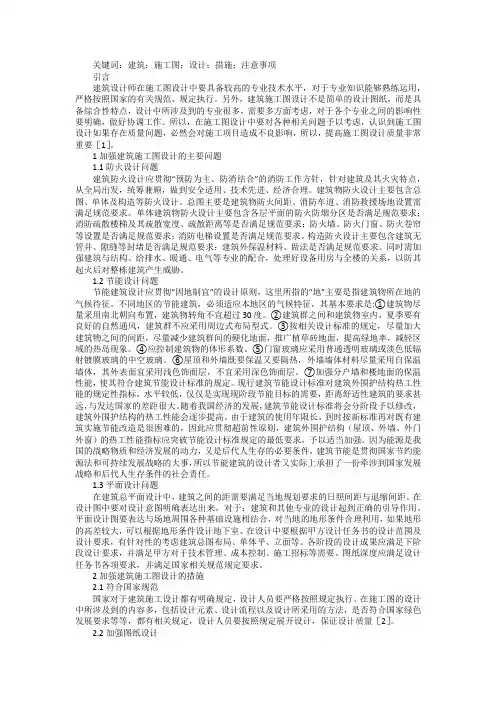

关键词：建筑；施工图；设计；措施；注意事项引言建筑设计师在施工图设计中要具备较高的专业技术水平，对于专业知识能够熟练运用，严格按照国家的有关规范、规定执行。

另外，建筑施工图设计不是简单的设计图纸，而是具备综合性特点，设计中所涉及到的专业很多，需要多方面考虑，对于各个专业之间的影响性要明确，做好协调工作。

所以，在施工图设计中要对各种相关问题予以考虑，认识到施工图设计如果存在质量问题，必然会对施工项目造成不良影响，所以，提高施工图设计质量非常重要［1］。

1加强建筑施工图设计的主要问题1.1防火设计问题建筑防火设计应贯彻“预防为主、防消结合”的消防工作方针，针对建筑及其火灾特点，从全局出发，统筹兼顾，做到安全适用、技术先进、经济合理。

建筑物防火设计主要包含总图、单体及构造等防火设计。

总图主要是建筑物防火间距、消防车道、消防救援场地设置需满足规范要求。

单体建筑物防火设计主要包含各层平面的防火防烟分区是否满足规范要求；消防疏散楼梯及其疏散宽度、疏散距离等是否满足规范要求；防火墙、防火门窗、防火卷帘等设置是否满足规范要求；消防电梯设置是否满足规范要求。

构造防火设计主要包含建筑无管井、隙缝等封堵是否满足规范要求；建筑外保温材料、做法是否满足规范要求。

同时需加强建筑与结构、给排水、暖通、电气等专业的配合，处理好设备用房与全楼的关系，以防其起火后对整栋建筑产生威胁。

1.2节能设计问题节能建筑设计应贯彻“因地制宜”的设计原则，这里所指的“地”主要是指建筑物所在地的气候待征。

不同地区的节能建筑，必须适应本地区的气候特征，其基本要求是:①建筑物尽量采用南北朝向布置，建筑物转角不宜超过30度。

②建筑群之间和建筑物室内，夏季要有良好的自然通风，建筑群不应采用周边式布局型式。

③按相关设计标准的规定，尽量加大建筑物之间的间距，尽量减少建筑群间的硬化地面，推广植草砖地面，提高绿地率，减轻区域的热岛现象。

④应控制建筑物的体形系数。

监理工程师如何做好施工图纸审核施工图纸审核是监理过程中至关重要的一环。

监理工程师通过对施工图纸的审核，可以确保施工过程的顺利进行，减少错误和风险，保障工程质量和进度。

下面将介绍一些监理工程师如何做好施工图纸审核的方法和注意事项。

首先，监理工程师在审核施工图纸时需要对图纸进行全面的检查。

这包括施工图的完整性、准确性和合理性。

全面检查可以发现图纸上可能存在的错误、不符合规范的部分以及与其他专业之间的冲突。

同时，监理工程师还要对施工图纸与相关文件（如设计文件、施工合同等）是否一致进行核对，确保各项规定和要求的一致性。

其次，监理工程师需要关注施工图纸中的重点内容。

这些包括结构、设备、材料、工艺和安全等重要方面。

例如，对于结构来说，监理工程师应当注意结构设计是否满足承重要求、变形控制和抗震要求；对于设备来说，需要关注设备选型、布置和安装要求等。

另外，监理工程师还应当注重施工图纸中的安全要求和施工工艺，确保施工过程的安全性和合理性。

第三，监理工程师在审核施工图纸时要注重细节。

细节决定了工程质量，一处小的疏漏可能会导致大的问题。

例如，监理工程师应当对图纸中的尺寸、标注、图例、文字描述等进行仔细核对。

任何可能导致误解或误操作的错误都应该予以纠正。

此外，监理工程师还要特别关注施工图纸中的交叉检查部分，确保各个专业之间的关联和配合。

另外，监理工程师在审核施工图纸时应当秉持专业和客观的原则。

监理工程师需具备全面、深入的专业知识，并且要不偏不倚地综合考虑各项因素。

当发现图纸存在问题时，监理工程师应当及时与设计人员进行沟通和协商，提出合理的修改建议。

同时，监理工程师还需要与其他参与方（如业主、施工方）保持良好的沟通和合作关系，确保施工图纸的及时审批和调整。

最后，监理工程师在审核施工图纸时要关注其可行性和实施性。

施工图纸不仅要符合设计要求，还要便于施工方具体操作。

因此，监理工程师需要评估施工图纸的实际可行性，包括施工工艺的合理性、施工组织的合理性等。

审核施工图纸的要点与方法近年来，施工图纸的审核在建筑工程项目中扮演着非常重要的角色。

施工图纸不仅是指导施工过程的重要文件，还是保障工程质量和安全的关键措施。

然而，由于图纸数量庞大且复杂，人工审核难以保证准确性和高效性。

因此，本文将探讨审核施工图纸的要点和方法，以提高审核效率和准确度。

一、准备工作在审核施工图纸之前，首先需要进行一些准备工作。

这包括熟悉项目背景、设计方案和设计文件的基本要求。

要了解项目的施工环境条件、工程规模和项目运作计划。

此外，还需要阅读相关法规和技术标准，确保设计方案符合法律法规和技术要求。

二、从整体到局部在审核图纸时，应从整体到局部进行审查。

首先，检查图纸是否齐全，包括平面布置图、剖面图、构造图、细部图等。

其次，检查图纸的设计是否一致，例如墙体、梁柱等构件的尺寸、布置和材料是否一致。

最后，检查图纸和设计方案之间的一致性，例如是否有空间冲突、是否满足功能要求等。

三、注重细节在审核施工图纸时，必须注重细节。

这包括但不限于以下几个方面：1.尺寸和标高：检查施工图纸中的尺寸和标高是否准确，是否与设计方案一致。

特别要注意标高的标注和高程的连接。

2.构造节点：仔细检查施工图纸中的构造节点，确保节点的设计合理、细节清晰。

特别注意节点的材料转换、结构连接和密封性能。

3.材料与设备：核对施工图纸中所使用的材料和设备是否符合设计方案的要求。

特别需要注意材料的规格、强度和施工方式的要求。

4.管线和电气：仔细检查施工图纸中的管线和电气布置，确保其合理性和安全性。

特别要注意管线的坡度、分支和连接方式，电气的接地和配电。

四、多人审核图纸审核应该由多个人进行，以避免单一视角的狭隘性。

在多人审核过程中，应明确各自的审核范围和要求。

同时，各个审核人员之间应有完善的沟通和协作机制，及时解决发现的问题和疑问。

五、利用辅助工具为了提高审核效率和准确度，可以借助一些辅助工具来进行审核。

例如，利用计算机辅助设计（CAD）软件和建模工具进行图纸的三维模拟和碰撞检测。

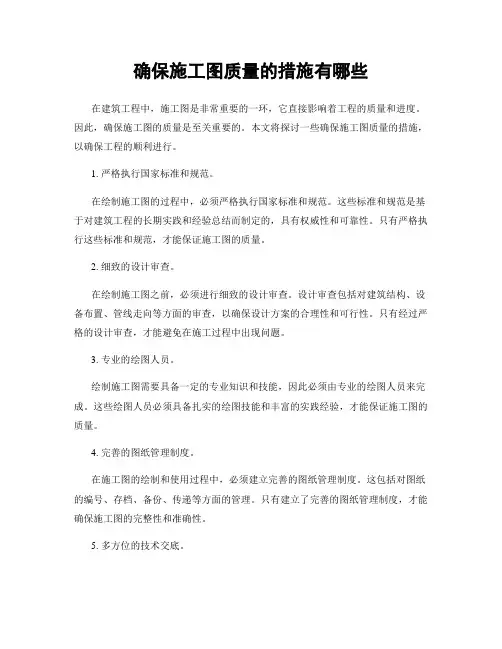

确保施工图质量的措施有哪些在建筑工程中，施工图是非常重要的一环，它直接影响着工程的质量和进度。

因此，确保施工图的质量是至关重要的。

本文将探讨一些确保施工图质量的措施，以确保工程的顺利进行。

1. 严格执行国家标准和规范。

在绘制施工图的过程中，必须严格执行国家标准和规范。

这些标准和规范是基于对建筑工程的长期实践和经验总结而制定的，具有权威性和可靠性。

只有严格执行这些标准和规范，才能保证施工图的质量。

2. 细致的设计审查。

在绘制施工图之前，必须进行细致的设计审查。

设计审查包括对建筑结构、设备布置、管线走向等方面的审查，以确保设计方案的合理性和可行性。

只有经过严格的设计审查，才能避免在施工过程中出现问题。

3. 专业的绘图人员。

绘制施工图需要具备一定的专业知识和技能，因此必须由专业的绘图人员来完成。

这些绘图人员必须具备扎实的绘图技能和丰富的实践经验，才能保证施工图的质量。

4. 完善的图纸管理制度。

在施工图的绘制和使用过程中，必须建立完善的图纸管理制度。

这包括对图纸的编号、存档、备份、传递等方面的管理。

只有建立了完善的图纸管理制度，才能确保施工图的完整性和准确性。

5. 多方位的技术交底。

在施工图绘制完成后，必须进行多方位的技术交底。

这包括对设计方案、施工图纸、工程要求等方面的交底，以确保施工人员对工程的要求和要点有清晰的理解。

6. 定期的质量检查。

在施工过程中，必须进行定期的质量检查。

这包括对施工图的使用情况、施工质量、工程进度等方面的检查，以及时发现和解决问题。

7. 及时的变更管理。

在施工过程中，可能会出现一些设计变更或施工问题，必须及时进行变更管理。

这包括对施工图的修改、审查、备案等方面的管理，以确保变更后的施工图符合工程要求。

通过以上措施的实施，可以有效地确保施工图的质量，从而保证工程的顺利进行。

只有在施工图质量得到保障的情况下，才能避免工程质量问题和工期延误。

因此，建筑工程中的相关人员必须高度重视施工图质量的控制和管理工作。

中华人民共和国铁道部（铁建设[2009]78号）关于进一步加强和深化施工图审核工作的通知施工图审核工作是建设单位按照批准的建设规模、技术标准、工程投资、建设工期组织建设的重要程序，是保证勘察设计质量、严格控制工程投资的重要手段，是又好又快推进大规模高标准铁路建设的重要保证。

为进一步加强和深化施工图审核工作，现就有关事项通知如下，请按照执行。

一、加强施工图审核管理工作（一）明确施工图审核管理单位工管中心负责站房以外所有工程、鉴定中心负责站房工程的施工图审核管理工作。

工管中心和鉴定中心要建立管理制度，加强对施工图审核工作的检查和指导，及时研究解决施工图审核管理工作中的问题，切实加强施工图审核管理，进一步提高施工图审核管理水平。

（二）强化重点工程施工图审核工管中心直接组织重大桥梁、隧道、无砟轨道以及部分段落及典型工程的施工图审核工作；鉴定中心按铁道部《关于铁路重点旅客车站施工图文件审核的通知》（铁建设函[2005]325号）直接组织省会城市、副省级城市及重点城市客运车站的施工图审核。

审核重点为技术方案和结构安全等，审核意见为最终意见。

涉及变更初步设计批复原则的，由建设单位按规定程序报原初步设计审查部门批准。

工管中心、鉴定中心要及时将审核中遇到的重大问题报铁道部。

部内有关部门及人员在组织或参与施工图审核过程中不收取费用。

（三）做好其他项目施工图审核除工管中心、鉴定中心直接组织审核的项目以及深化审核试点项目外，其他建设项目施工图审核继续执行铁道部《铁路建设项目施工图审核暂行办法》（铁建设[2004]81号）和《铁路建设项目施工图投资检算管理暂行办法》（铁建设[2007]110号）。

建设单位要在工管中心、鉴定中心指导下，严格按规定组织施工图审核工作。

施工图审核过程中的重大问题应及时上报工管中心、鉴定中心研究，确保施工图审核质量。

二、开展深化施工图审核试点工作（一）试点项目和单位工管中心、鉴定中心与建设单位沟通后，选择部分拟开工建设项目，组织铁三院、中铁设计咨询集团和铁五院等单位开展施工图审核试点，其中对试点项目的部分段落及技术复杂的桥梁、隧道等重要工点要进行深化审核。

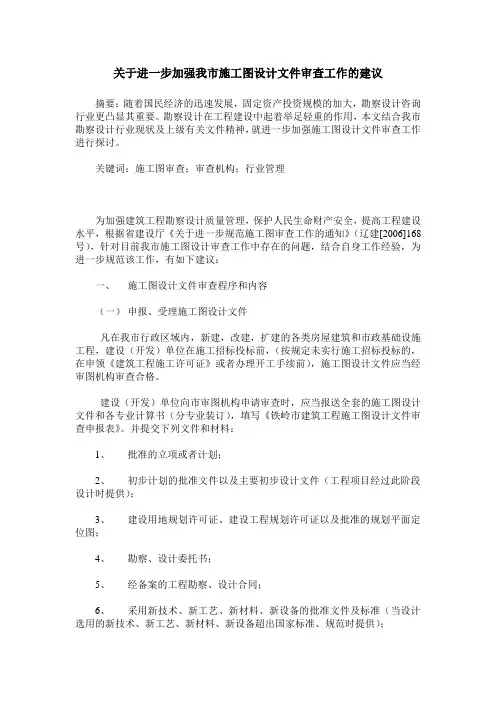

关于进一步加强我市施工图设计文件审查工作的建议摘要：随着国民经济的迅速发展，固定资产投资规模的加大，勘察设计咨询行业更凸显其重要。

勘察设计在工程建设中起着举足轻重的作用，本文结合我市勘察设计行业现状及上级有关文件精神，就进一步加强施工图设计文件审查工作进行探讨。

关键词：施工图审查；审查机构；行业管理为加强建筑工程勘察设计质量管理，保护人民生命财产安全，提高工程建设水平，根据省建设厅《关于进一步规范施工图审查工作的通知》（辽建[2006]168号），针对目前我市施工图设计审查工作中存在的问题，结合自身工作经验，为进一步规范该工作，有如下建议：一、施工图设计文件审查程序和内容（一）申报、受理施工图设计文件凡在我市行政区域内，新建，改建，扩建的各类房屋建筑和市政基础设施工程，建设（开发）单位在施工招标投标前，（按规定未实行施工招标投标的，在申领《建筑工程施工许可证》或者办理开工手续前），施工图设计文件应当经审图机构审查合格。

建设（开发）单位向市审图机构申请审查时，应当报送全套的施工图设计文件和各专业计算书（分专业装订），填写《铁岭市建筑工程施工图设计文件审查申报表》。

并提交下列文件和材料：1、批准的立项或者计划；2、初步计划的批准文件以及主要初步设计文件（工程项目经过此阶段设计时提供）；3、建设用地规划许可证、建设工程规划许可证以及批准的规划平面定位图；4、勘察、设计委托书；5、经备案的工程勘察、设计合同；6、采用新技术、新工艺、新材料、新设备的批准文件及标准（当设计选用的新技术、新工艺、新材料、新设备超出国家标准、规范时提供）；7、外埠勘查设计企业的入市备案登记表；8、勘察设计企业的资质证书副本原件及营业执照副本原件；9、其他必要的材料。

市审图机构在受理审查业务前，应当检查与工程项目相关的勘察设计企业的资质证书副本原件，查看勘察设计企业是否通过年度资质检查，并核对资质证书和营业执照中法人名称是否一致；检查工程项目类别以及登记是否与勘察设计企业的从业范围和资质登记相对应。

建筑施工图设计加强措施及注意事项一、提纲：1. 建筑施工图设计加强措施的重要性；2. 建筑施工图设计加强措施包括哪些方面；3. 注意事项及常见问题；4. 建筑施工图设计加强措施的实施与经验；5. 未来建筑施工图设计加强措施的发展与趋势。

二、建筑施工图设计加强措施的重要性建筑施工图设计是一项综合性、专业性极强的工程，也是保证建筑施工质量的重要环节。

施工图设计应根据建筑设计方案规定的性能要求进行细化设计，产生精密、具有实施性和操作性的施工图，用以指导施工合理、规范、高效的进行。

所以，建筑施工图设计加强措施对于确保安全、质量、经济、进度等具有重要意义。

首先，加强建筑施工图的设计能够减少设计误差和施工错误。

建筑施工图的设计质量直接影响到建筑物的整个施工过程，一旦发现设计缺陷引发的质量问题，不仅会造成精神、财产损失，更会对人们的生命、财产安全带来极大的影响。

其次，强制加强建筑施工图的设计能够使得建筑物符合行业标准和建造规范。

在不同的建筑类型和功能的施工中，各有不同的标准和规范需要遵守，谨慎细致的施工图设计需要兼顾每个方面的要求，从而使建筑物在使用过程中达到最佳效果。

三、建筑施工图设计加强措施包括哪些方面1. 设计人员的素质要求设计人员必须具备扎实的专业知识、严谨的工作态度和高度的责任心，确保设计方案的科学性和可靠性。

2. 设计上的安全要求勾勒出为施工过程安全的细节，包括识别可能存在的风险，逐一对其进行评估并在设计中予以综合考虑。

例如排水设计时必须要考虑地势，以排除可能导致水位过高的可能性。

3. 建筑材料的规范设计人员必须对建筑材料进行细致的考量，合理的选择和应用建材，对材料的规格、质量等进行标定。

同时，需要对材料的使用情况给出明确的要求，以确保整个工程施工的效果和耐久度。

4. 施工工艺的规范设计人员必须对建筑物的施工工艺进行规范和管理，精确制定每个施工环节的操作细节，控制每个施工步骤的时间、质量、成本等要素，以得到可靠有效的建筑物。

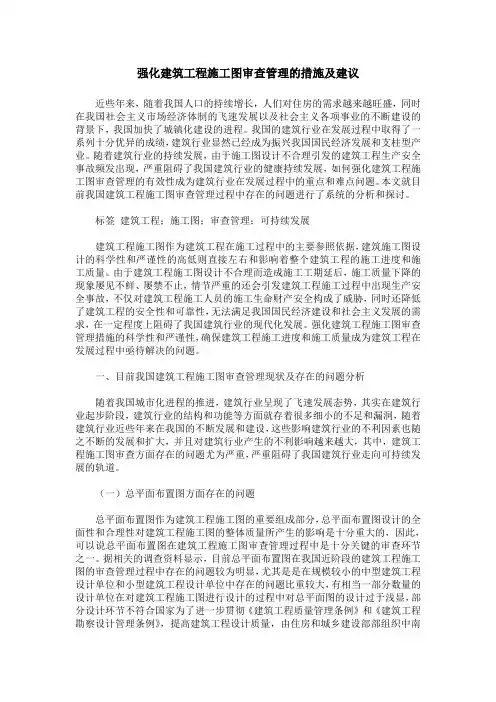

强化建筑工程施工图审查管理的措施及建议近些年来，随着我国人口的持续增长，人们对住房的需求越来越旺盛，同时在我国社会主义市场经济体制的飞速发展以及社会主义各项事业的不断建设的背景下，我国加快了城镇化建设的进程。

我国的建筑行业在发展过程中取得了一系列十分优异的成绩，建筑行业显然已经成为振兴我国国民经济发展和支柱型产业。

随着建筑行业的持续发展，由于施工图设计不合理引发的建筑工程生产安全事故频发出现，严重阻碍了我国建筑行业的健康持续发展，如何强化建筑工程施工图审查管理的有效性成为建筑行业在发展过程中的重点和难点问题。

本文就目前我国建筑工程施工图审查管理过程中存在的问题进行了系统的分析和探讨。

标签建筑工程；施工图；审查管理；可持续发展建筑工程施工图作为建筑工程在施工过程中的主要参照依据，建筑施工图设计的科学性和严谨性的高低则直接左右和影响着整个建筑工程的施工进度和施工质量。

由于建筑工程施工图设计不合理而造成施工工期延后，施工质量下降的现象屡见不鲜、屡禁不止，情节严重的还会引发建筑工程施工过程中出现生产安全事故，不仅对建筑工程施工人员的施工生命财产安全构成了威胁，同时还降低了建筑工程的安全性和可靠性，无法满足我国国民经济建设和社会主义发展的需求，在一定程度上阻碍了我国建筑行业的现代化发展。

强化建筑工程施工图审查管理措施的科学性和严谨性，确保建筑工程施工进度和施工质量成为建筑工程在发展过程中亟待解决的问题。

一、目前我国建筑工程施工图审查管理现状及存在的问题分析随着我国城市化进程的推进，建筑行业呈现了飞速发展态势，其实在建筑行业起步阶段，建筑行业的结构和功能等方面就存着很多细小的不足和漏洞，随着建筑行业近些年来在我国的不断发展和建设，这些影响建筑行业的不利因素也随之不断的发展和扩大，并且对建筑行业产生的不利影响越来越大，其中，建筑工程施工图审查方面存在的问题尤为严重，严重阻碍了我国建筑行业走向可持续发展的轨道。

施工图审查要点及注意事项1. 引言施工图纸是建筑工程施工的重要依据，对其进行审查是确保工程质量和安全的关键环节。

本文将介绍施工图审查的要点及注意事项，以帮助项目管理人员和审查人员更好地进行施工图审查工作。

2. 施工图审查要点2.1 构造设计•确保施工图中的构造设计符合相关的建筑设计规范和标准。

•检查结构构件的布置方式和连接方式，确保其满足强度和稳定性要求。

•注意审查施工图纸上的梁、柱、墙等结构构件的尺寸、位置和标注信息，以确保施工的准确性和一致性。

2.2 细部设计•仔细审查施工图纸上的细部构造设计，包括墙体、门窗、屋面等部位的细节。

•确保细部设计的合理性，如墙体的防水、保温设计、门窗的密封性能等。

•检查细部构造的尺寸、位置和标注信息，以保证细部施工的精确性。

2.3 设备布置•检查施工图纸上设备的布置和连接，确保其符合相关的设计标准和要求。

•确认设备的选型和参数是否与设计一致。

•关注设备与其他构造的协调性，如管道、电缆的走向和布置是否合理。

2.4 安全与疏散设计•注意审查施工图纸上的安全设施，如消防设备、防护栏杆、疏散通道等。

•确保安全设施的布置和尺寸符合相关标准和设计要求。

•注意审查疏散通道的宽度、朝向和标示，以确保在紧急情况下人员能够迅速安全地疏散。

2.5 其他要点•检查施工图纸上的文字说明和标注，确认其准确性和清晰度。

•注意审查图纸的一致性和完整性，确保所有必要的图纸和附件齐全。

•关注施工图纸上与环保、节能等方面相关的设计要求，确保其合规性。

3. 施工图审查注意事项3.1 严格按照设计文件审查审查人员在进行施工图审查时，应严格按照设计文件进行审查，确保施工图与设计文件的一致性。

3.2 注重技术细节在审查施工图时，要注重技术细节，包括尺寸、标注、连结方式等方面的细节，确保施工中的准确性和可行性。

3.3 与其他审查人员及时沟通在审查过程中，要与其他审查人员及时沟通，协商解决问题，确保审查结果的准确性和一致性。
