建筑构造第一章-第四章

建筑结构与构造复习提纲第一章绪论1､建筑构造和结构的定义●建筑构造:是指研究建筑物构造方案､构配件组成､细部节点构造｡研究建筑物的各个组成部分的组合原理和构造方法｡●建筑结构:在房屋建筑中,由构件组成的能承受“作用”的体系｡2、建筑的基本组成及其作用(6个)●基础墙柱楼板､地面楼梯屋顶门窗作用:基础:承重构件,承受着建筑物的全部荷载,并将荷载传给地基墙:承重构件和围护构建柱:是框架或排架结构的主要承重构件楼板层:水平方向的承重构件,同时对墙身起着水平支撑的作用地坪层:承受底层房间的荷载楼梯:竖向交通联系､承重屋顶:围护构建和承重构件门窗:非承重构件,内外交通和分隔,采光通风,维护作用3、建筑的分类｡按用途分(3个)民用建筑(居住建筑､公共建筑)､工业建筑､农业建筑按层数或高度分类(4个)（1）低层建筑(1-3层); (2)多层建筑(4-6层); (3)高层建筑(中高层:7-9层,高层:10层至100m高); (4)超高层建筑(超过100m)按主要承重结构材料分木结构建筑､砌体结构建筑､钢筋混凝土结构建筑､钢结构建筑､其他结构建筑第二章墙体1、墙体的结构布置的选择(4)(1)横墙承重方案;(2)纵墙承重方案;(3)纵横墙承重方案;(4)半框架承重方案2、组砌方式⏹标准砖的尺寸规格: 240*115 * 53mm;尺寸关系: 砖长:砖宽:砖厚=4:2:13、墙的细部构造勒脚,散水､排水沟,墙身防潮,窗洞口的构造,檐部做法,墙身加固构造（1）勒脚(抹灰､贴面､坚固材料)设置位置:外墙接近室外地面的部分,其高度一般指室内地平与室外地面的高差部分作用:保护墙身､增加比例效果和美观的作用（2）散水､排水沟设置位置:散水是在外墙四周用多种建筑材料将地面做成的向外倾的坡面;排水沟是在建筑四周设置的沟｡作用:为防止雨水对建筑物墙基的侵蚀,将水排向远处或导向地下排水井等（3）墙身防潮(水平防潮､垂直防潮)设置位置:水平防潮:建筑物内外墙体沿勒脚处设置｡分两种情况,当室内地面垫层为不透水材料时,应设在低于室内地坪60mm处;当室内地面垫层为透水材料时,其位置应平齐和高于室内地面60mm处｡垂直防潮:室内地坪出现高差时,除了设置两道水平防潮层外,还需在有高差部分的垂直墙面的填土一方沿墙设置防潮层｡作用:防止墙身受潮,防止饰面层脱落（4）窗洞口构造①门窗过梁:砖拱过梁､钢筋砖过梁､钢筋混凝土过梁设置位置:门窗洞口上作用:承受洞口上部砌体传来的各种荷载,并把这些荷载传给洞口两侧的墙体②窗台设置位置:窗洞下部靠室外一侧作用:泄水构件｡当室外雨水沿窗向下流时,为避免雨水聚积窗洞下部,并沿窗下框向室内渗透污染室内而设置的泄水构件｡（5）檐部做法(挑檐板､女儿墙､斜板挑檐)（6）墙身加固构造(增设门垛和壁柱､增设圈梁､构造柱)4、隔墙(块材隔墙､轻骨架隔墙､板材隔墙)隔墙是分隔室内空间的非承重构件,可以提高平面布局的灵活性,适应建筑功能的变化要求:自重轻､厚度薄､易于拆改､有一定的隔声能力､盥洗室隔墙需满足防潮要求;厨房的隔墙需满足耐火要求5、墙面装修作用:保护作用改善环境条件,满足房屋的使用功能要求美观作用分类:抹灰类墙面装修､铺贴类墙面装修､涂料类墙面装修､裱糊类墙面装修､铺钉类墙面装修､清水砖墙饰面装修､特殊部位的墙面装修清水墙:砖墙外墙面不抹灰｡混水墙:砖墙或其他外墙材料上作各种饰面｡特殊部位的墙面装修:墙裙､护角､踢脚设置位置及作用:在内墙抹灰中,对易受到碰撞,如门厅､走道的墙面和有防潮､防水要求如厨房､浴厕的墙面,为保护墙身,做成护墙墙裙;对内墙阳角,门洞转角等处则做成护角;在内墙面和楼地面交接处,为了遮盖地面与墙面的接缝,保护墙身以及防止擦洗地面时弄脏墙面做成踢脚线｡墙裙和护角高度2m左右,踢脚线高120—150mm第三章门窗1、门和窗的作用门的主要功能:交通出入､分隔联系建筑空间窗的主要功能:采光､通风､观望2、窗按开关方式分类(识图)固定窗､平开窗､悬窗､立转窗､推拉窗固定窗平开窗上悬窗下悬窗中悬窗联动上下悬窗立转窗垂直推拉窗水平推拉窗3､门按开关方式分类平开门､弹簧门､推拉门､折叠门､转门､卷帘门平开门弹簧门推拉门折叠门转门卷帘门3、门和窗的尺度窗的尺度:通常是指窗洞的高宽尺寸｡窗扇尺寸窗洞尺寸平开木窗扇:高800~1200 宽≤500 窗地比上下悬窗扇:高300~600 玻地比中悬窗扇:高≤1200 宽≤1000 窗墙比推拉窗:高､宽≤1500门的尺度:通常是指门洞的高宽尺寸｡门洞宽度为门扇宽加门框及门框与墙间的缝隙尺寸门的高度:一般民用建筑门的高度不宜小于2100mm;若门设有亮子时,亮子高度一般为300-600mm,则门洞高度一般为2400-3000mm门的宽度:单扇门为700-1000mm,双扇门为1200-1800mm,宽度在2100mm以上时,则多做成三扇､四扇门或双扇带固定扇的门,浴厕､贮藏室等辅助房间门的宽度可窄些,一般为700-800mm.4、遮阳作用:防止直射阳光照入室内以减少透入的太阳辐射量,防止室内过热,避免局部过热,产生眩光,并保护物体（1）窗户遮阳板的基本形式(水平遮阳､垂直遮阳､综合遮阳､挡板遮阳)水平遮阳垂直遮阳综合遮阳挡板遮阳（2）适用范围水平遮阳:适用于南向及其附近朝向的窗口或北回归线以南低纬度地区之北向及其附近朝向的窗口｡垂直遮阳:适用于偏东偏西的南向或北向窗口｡综合遮阳:适用于南向､东南向及西南向的窗口｡挡板遮阳:适用于东､西向及其附近的窗口｡第四章变形缝1、变形缝种类:伸缩缝､沉降缝､抗震缝2、变形缝的设置特点（1）伸缩缝设置原因: 温差引起变形,从而产生裂缝｡设置位置:墙､楼板､屋顶伸缩缝缝宽:20-40mm（2）沉降缝设置原因:a)建筑物建造在不同的地基土上b)建筑物相邻两部分荷载相差较大或高度相差较大c)原有建筑物和新建建筑物紧密相邻d)建筑物各部位采用的结构形式不同e)建筑物平面形状较复杂设置位置:墙､楼板､屋顶､基础（3）抗震缝设置原因:将体形复杂的房屋分成若干个体形简单的单元,使各单元能自由变形,又不会相互碰撞｡设置位置:墙､楼板､屋顶､(基础)设置条件:⏹建筑立面高差在6m以上;⏹建筑物有错层且错层楼板高差较大;⏹建筑物相邻部分结构刚度､质量差别较大｡防震缝缝宽:50—70mm第五章楼地层1、作用:承受并传递荷载,隔声､防火､防水｡2､楼板类型:木楼板､砖拱楼板､钢筋混凝土楼板､钢-混凝土组合楼板3､现浇钢筋混凝土楼板:(1)板式楼板;(2)梁板式楼板;(3)无梁楼板4､现浇钢筋混凝土结构构件设计参考经济尺度P585、 楼地面构造做法:整体类地面､块材类地面､黏贴类地面､涂料类地面､木楼面6、 阳台与雨篷构造（1） 阳台阳台结构布置:墙承式､悬挑式(挑梁式､挑板式)挑梁式 是从横墙上伸出挑梁,阳台板搁置在挑梁上｡挑梁压入墙内的长度一般为悬挑长度的1.5倍左右,梁截面高度为阳台凸出长度的1/5左右｡应用较广｡挑板式 是将阳台板悬挑｡阳台悬挑长度受限,一般不超过1.2m阳台栏杆与扶手:栏杆扶手高度不应低于1.05m,高层建筑不应低于1.1m,但不宜超过1.2m,栏杆离地面､屋面0.1m 以内不应留空;有儿童活动的场所,栏杆的垂直杆件间净距不应大于0.11m（2） 雨篷挑板式:悬挑尺度为0.9-1.2m,板根部厚度不小于70mm,板端部厚度不小于50mm挑梁式:常采用反梁形式第六章 楼梯直行单跑楼梯 直行双跑楼梯 平行双跑楼梯 平行双分楼体 双分楼梯 折行双跑楼梯 折行三跑楼梯 交叉剪刀楼梯 螺旋楼梯 弧形楼梯 高（厚）跨比h/l 常用跨度l （m ） 梁高（板厚）h （mm ） 宽高比b/h 梁宽b （mm ） 主梁 1/8~1/14 5~8m 最大12m 500~1000 1/2~1/3 250或 300mm 次梁 1/12~1/18 4~6m 板 1/30~1/35 （单向板） 1.7~2.5m 屋面板：60~80 楼板：70~100mm 民用建筑80~180mm 工业建筑 当混凝土强度等级≥C20时，板厚可减少10mm ，但不得小于60mm2､楼梯的组成:(1).梯段;(2).平台;(3).栏杆扶手3､楼梯的一般尺度(1)楼梯坡度和踏步尺寸坡度:楼梯的坡度范围为23°—45°,最适宜的坡度为33°左右;小于20°的为坡道;大于45°的为爬梯踏步尺寸:踏步宽度一般不宜小于260mm,常用260-320mm,突缘挑出长度一般为20-30mm,踏步高度一般宜为140-175mm,b+2h=600-620mm(2)梯段和平台的尺寸医院平台宽度不小于1800mm,对于直行多跑楼梯,其中间平台宽度应不小于1000mm 楼梯的组成（3）楼梯栏杆扶手的尺寸 (4)楼梯下部净高的控制（4）梯井宽度:150-200mm,有儿童使用的楼梯:≦120mm3、踏步面层及防滑构造踏步面层材料:常用的有水泥砂浆､水磨石､大理石和防滑砖等防滑构造:金刚砂防滑条､马赛克防滑条､铸铁防滑条､橡皮条防滑条､金属防滑条等,防滑条突出踏步面2-3mm4、台阶与坡道（1）室外台阶:踏步高(h):100~150mm左右;踏步宽(b):300~400mm左右;步数:根据室内外高差确定｡（2）坡道:1:6~1:10 较陡坡道,需设防滑条;<1:12 平缓坡道,残障坡道;每段坡道最大高度为750mm,最大水平长度为9000mm;平台尺度最小1.5×1.5m.第七章屋顶构造1、屋顶坡度的表示方法:角度法(少)､斜率法(坡屋顶)､百分比法(平屋顶)2、影响屋顶坡度的因素:屋顶防水材料､降水量大小､其他因素3、平屋顶的排水（1）排水坡度大小:平屋顶常用为2%~3%（2）排水坡度的形成:材料找坡､结构找坡（3）屋顶排水方式:无组织排水､有组织排水(挑檐沟排水､女儿墙外排水､暗管外排水､内排水)4、平屋顶的防水刚性防水屋面构造:是以防水砂浆抹面或细石混凝土浇捣而成的屋面防水层｡(了解)预防性刚性防水屋面变形开裂的措施:配筋､设置分仓缝(分格缝)､设置隔离层(浮筑层)､设置滑动支座5、柔性防水屋面构造柔性防水亦称卷材防水,是指将防水卷材或片材用胶粘贴在屋面上,形成一个大面积的封闭防水覆盖层构造层次:(由上到下)保护层､防水层､结合层､找平层､结构层､顶棚层6、平屋顶的保温与隔热平屋顶的保温:正铺:(上→下)防水层､找平层､保温层､结构层倒铺:(上→下)保温层､防水层､找平层､结构层平屋顶的隔热:实体材料隔热屋面､通风层降温屋顶7、坡屋顶的特点与形式特点:坡度大､排水快､防水功能好,但受风荷载､地震作用大形式:(1)单坡顶;(2)双坡顶(悬山､硬山､出山屋顶);(3)四坡顶8、坡屋顶的组成:承重结构､屋面､顶棚､保温和隔热层9、坡屋顶的承重结构系统:砖墙承重(山墙承重)梁架承重､屋架承重(类似纵墙承重体系)第八章屋顶花园主要构造层次:植被层､种植基质层､过滤层､排水层辅助构造层次:保护层､防穿刺层､隔离层､防水层作用防水层:防止水进入建筑给人们的生活带来不便｡防穿刺层:是防止植物根穿透防水层而造成屋面防水系统功能失效｡隔离层:隔离层用于防止相邻材料化学性质不相容的情况下出现粘连或滑移现象｡保护层:是在建造阶段保护屋面防水层,以及在日后屋顶绿化维护时起到防止防水层受到机械损坏｡排水层:能够在降雨或者浇灌时让土壤中不能保持的多余水分排到排水装置中,防止屋面积水,并且能够支撑上面材料的重量｡一般包括排水材料和排水管道两部分｡过滤层:是防止种植基质层中的细颗粒漏到排水层阻塞排水层及屋顶排水口,使基质层中多余的水分顺利的排入排水层,防止屋面积水基质层:为植物提供生长空间,供给生长所需的养分､水分,固定植物,及时地排出屋面上多余的水分植物层:植物层是屋顶绿化的主要功能层,集中体现屋顶绿化的景观､游憩､生态等各项效能,为人们俯视建筑提供良好的视觉景观､提供绿色游憩空间｡第九章建筑结构基本计算原理1、结构的功能要求:安全性､适用性､耐久性2、极限状态:指超过了这种状态之后,结构或构件就不再具备完成这项功能能力的一种特定状态｡3、两类极限状态:承载能力极限状态､正常使用极限状态4、达承载能力极限状态的判断标准:构件达到材料强度(包括疲劳破坏);结构变机动;结构或构件丧失稳定;结构或构件丧失位置平衡｡5、达正常使用极限状态判断标准:建筑物变形过大,影响美观甚至正常使用;结构局部破坏,影响适用性､耐久性;影响正常使用的振动;达到影响正常使用的其他特定状态｡6、极限状态设计法验算公式: S≤R(荷载效应(S):由荷载产生的各种力和力矩｡抵抗能力(R):结构或构件截面的抵抗能力) 当S<R时安全状态/ 当S=R时极限状态/ 当S>R时失效状态第十章地基基础1､地基:基础下部的持力土层基础:建筑物的基本组成构件之一,为建筑物的最底部构件,承重作用2､地基基础设计要求:(1)必须满足地基土的强度条件;(2)必须满足地基变形条件3､土的三相组成:固相:固体颗粒(岩石碎屑､矿物颗粒) 液相:孔隙中的水气相:孔隙中的气体4、 土的三项比例指标:重度､孔隙比､孔隙率､含水量､饱和度1) 反映土的松密程度的指标:P132孔隙比: (孔隙与克里体积之比) 孔隙率: (孔隙体积与总体积之比)2) 反映土中含水程度的指标:含水量: (水重与固体颗粒重量之比)饱和度: (水的体积与孔隙体积之比)5、 浅基础的类型按基础材料分:刚性基础､柔性基础 (书上图10-5到10-8)按结构形式分:单独基础､条形基础､柱下十字交叉基础､筏板基础､箱形基础6、 基础埋置深度:是指基础底面至地面(一般指室外地面)的距离｡7、 影响基础埋深的因素:(1)建筑物的用途和结构类型;(2)作用在地基上的荷载的大小和性质;（4） 工程地质和水文地质条件;(4)相邻建筑物和构筑物的影响;(5)地基土冻胀和融陷的影响8、 地基承载力特征值的修正 9､计算基础底面积A:柱下单独基础: f a ----修正后的地基承载力特征值; f ak ----地基承载力特征值; ηb ηd ----基础宽度､埋深的地基承载力修正系数γ----基础底面以下土的重度 b----基础底面宽度(m) γm ----基础底面以上土的加权平均重度 d----基础埋置深度(m) 第十一章 砌体结构1. 受压构件承载力计算:2、 混合结构房屋的设计混合结构房屋的承重体系:(1)纵墙承重方案;(2)横墙承重方案;(3)纵横墙承重方案;(4)内框架承重方案3、 混合结构房屋的静力计算方案:刚性方案､弹性方案､刚弹性方案刚性方案 弹性方案 刚弹性方案4、 允许高厚比及影响高厚比的因素:墙柱高厚比:β=允许高厚比 : [β]s v V V e =%100⨯=V V n v %100⨯=s w m m w %100⨯=v w r V V S )5.0()3(-+-+=d b f f m d b ak a γηγηdf F A a k γ-≥m d m kN m kN f kN F a k 应取平均值，在高差时，埋置深度，当室内外存取均重力密度，基底以上土与基础的平地基承载力特征值，载标准值上部传至设计地面的荷-=---32/20/,γγAN f ϕ≤h H 05､一般墙柱高厚比验算:H 0—墙柱的计算高度,查表h —墙厚或矩形柱与H 0相对应的边长μ1—自承重墙允许高厚比的修正系数,h=240mm μ1=1.2;h ≦90mm, μ1=1.5;90mm<h<240mm,插入法取值 μ2—有门窗洞口的修正系数当μ2值小于0.7时,应采用0.7,当洞口高度等于或小于墙高 s —相邻窗间墙或壁柱之间的距离 的1/5时,可取μ2=1.0b s —在宽度范围内的门窗洞口宽度第十二章 钢筋混凝土结构1、 钢筋的品种与级别P191级别HPB235级HRB335级HRB400级RRB400级2、 钢筋的强度与变形P192有明显流幅的钢筋 无明显流幅的钢筋3、 钢筋的冷加工性能:冷拉----提高钢筋的抗拉强度冷拔----提高钢筋的抗拉和抗压强度冷拉 冷拔4、 P196 图12-9梁内四大钢筋的作用（1） 纵向受力钢筋:承受由于弯矩在梁内产生的拉力｡（2） 箍筋:承受由剪力和弯矩在梁内引起的主拉应力｡（3） 弯起钢筋:其弯起段用来承受弯矩和剪力产生的主拉应力;弯起后的水平段可承受支座处的负弯矩｡（4） 架立钢筋:用来固定箍筋和形成钢筋骨架｡5､混凝土最小保护层厚度（1） 作用:为防止钢筋锈蚀和保证钢筋与混凝土的粘接][210βμμβ≤=h H sb s4.012-=μ（2） 截面的有效高度h 0:从受压混凝土边缘至受拉钢筋截面形心的距离,称为截面有效高度梁 一排钢筋时h 0=h-35(mm);两排钢筋时h 0=h-60(mm)板 h 0=h-20(mm)6､梁正截面受弯承载力简介配筋率 A S ——纵向受拉钢筋总截面面积(mm 2) b ——矩形截面宽度(mm) h 0——矩形截面有效高度(mm) 7､受弯构件正截面破坏形式:超筋梁破坏､适筋梁破坏､少筋梁破坏8､适筋梁破坏三阶段:Ⅰ ----弹性工作阶段Ⅰa ----砼即将开裂Ⅱ ----带裂缝工作,混凝土出现塑性应变Ⅱa ----钢筋达到屈服Ⅲ ----钢筋处于强化段,砼应变不断增大Ⅲa ----混凝土达极限应变9、 单筋矩形截面正截面受弯承载力计算P204s y c A f x b f =⋅⋅1α )2(01x h x b f M M c u -⋅⋅⋅=≤α)2(0x h f A M M y s u -⋅⋅=≤10､受压构件的构造要求受压构件长细比:对方形､矩形截面,l 0/b ≦30, l 0/h ≦25;对于圆形截面,l 0/d ≦25(l 0为柱的计算长度,b 和h 分别为矩形截面短边及长边尺寸,d 为圆形截面直径)受压构件截面尺寸:对于方形和矩形独立柱,不宜小于250mm ×250mm,框架柱不宜小于300mm ×400mm,圆形直径大于等于300mm影响因素:受力合理､模版制作方便､美观11､预应力混凝土的基本原理:预先对混凝土或钢筋混凝土构件的受拉区施加压应力,使之处于一种人为的应力状态,这种应力的大小和分布可能部分抵消或全部抵消使用荷载作用下产生的拉应力,从而使结构或构件在使用荷载作用下不至于开裂､推迟开裂,或减小裂缝开展的宽度,并提高构件的抗裂度和刚度,有效利用了混凝土抗压强度高这一特点来间接提高混凝土的抗拉强度｡12､预应力混凝土的优点:提高构件抗裂性､提高构件刚度､节约材料､降低造价､提高工程质量和耐久性13､预应力混凝土的施工方法:先张法､后张法先张法:张拉钢筋→浇混凝土→释放张拉力 后张法:浇混凝土→张拉钢筋锚具锚紧→孔道灌浆 区别⏹ 预应力筋传力给混凝土的方式与途径不同｡⏹ 在混凝土中所建立的预压应力不等｡ 0bh A s =ρ。

建筑识图与构造整本知识点复习第一章制图基本知识1.常用绘图工具:图板、丁字尺、三角板、比例尺、曲线板；常用绘图仪器: 圆规、分规、绘图笔；常用绘图用品: 图纸、绘图铅笔、墨水、橡皮、模板、软毛刷等。

2.一副三角板有两个: 一副由45°、45°、90°构成, 一副由30°、60°、90°构成。

3.比例尺又称三棱尺, 一般刻有六种不一样旳刻度。

4.最常使用旳绘图笔是绘图墨水笔, 又称为针管笔。

5.图纸有绘图纸和描图纸两种, 后者又称为硫酸纸, 是作为复制蓝图旳底图旳图纸。

6.绘图铅笔中“B”表达软铅芯, “H”表达硬铅芯。

7、图纸图幅及图框尺寸: A0: 841mm×1189 mm（宽×长）；A1: 594 mm×841 mm （宽×长）；A2: 420 mm×594 mm（宽×长）；A3: 297 mm×420 mm（宽×长）；A4: 210 mm×297 mm（宽×长）。

8、图线旳画法:1）在同一张图纸内, 相似比例旳图样选用相似旳线宽组。

2）互相平行旳图线, 其间隙不不不小于其中旳粗线宽度, 且不不不小于0.7mm。

3）虚线、点画线旳线段长度和间隔, 应各自相等, 在较小旳图形中, 点画线可以用实线替代。

4）点画线旳两端不应是点, 而是线段；点画线与点画线或其他线交接处也应是线段。

5）虚线与虚线或者其他线交接时, 应是线段交接而不是空白处交接；虚线为实线旳延长线时, 不得与实线连接。

6）图线不得与文字、数字或者符号重叠混淆, 不可防止时应保证文字等旳清晰。

9、中文旳书写才采用长仿宋体。

10、书写长仿宋体时, 应注意: “横平竖直, 起落分明, 笔锋满格, 布局均匀”。

11.数字和字母旳书写有斜体和直体两种, 当与中文混写时, 应为直体。

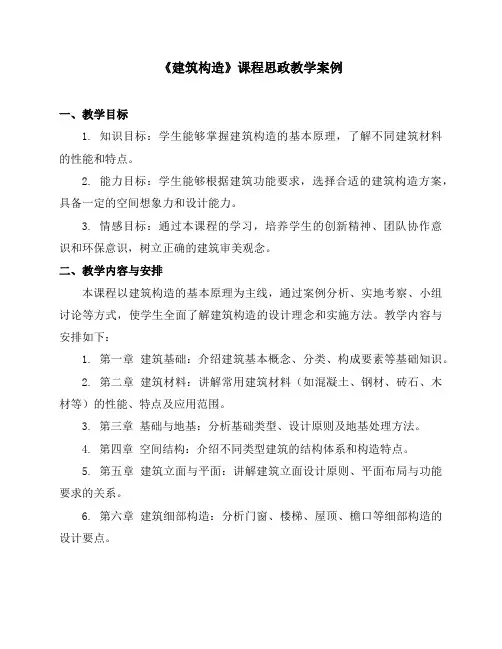

《建筑构造》课程思政教学案例一、教学目标1. 知识目标：学生能够掌握建筑构造的基本原理，了解不同建筑材料的性能和特点。

2. 能力目标：学生能够根据建筑功能要求，选择合适的建筑构造方案，具备一定的空间想象力和设计能力。

3. 情感目标：通过本课程的学习，培养学生的创新精神、团队协作意识和环保意识，树立正确的建筑审美观念。

二、教学内容与安排本课程以建筑构造的基本原理为主线，通过案例分析、实地考察、小组讨论等方式，使学生全面了解建筑构造的设计理念和实施方法。

教学内容与安排如下：1. 第一章建筑基础：介绍建筑基本概念、分类、构成要素等基础知识。

2. 第二章建筑材料：讲解常用建筑材料（如混凝土、钢材、砖石、木材等）的性能、特点及应用范围。

3. 第三章基础与地基：分析基础类型、设计原则及地基处理方法。

4. 第四章空间结构：介绍不同类型建筑的结构体系和构造特点。

5. 第五章建筑立面与平面：讲解建筑立面设计原则、平面布局与功能要求的关系。

6. 第六章建筑细部构造：分析门窗、楼梯、屋顶、檐口等细部构造的设计要点。

7. 实践环节：组织学生参观当地典型建筑，进行实地考察和讨论，完成课程设计任务。

三、思政元素融入方式1. 引导学生树立正确的建筑审美观念：通过介绍古今中外的优秀建筑案例，让学生了解不同风格、不同文化背景下的建筑审美观念，培养学生的审美意识。

2. 团队协作意识培养：组织小组讨论和实地考察活动，鼓励学生分工合作、共同解决问题，培养团队协作精神。

3. 环保意识教育：讲解建筑材料的选择、施工过程的环保措施等，让学生了解绿色建筑的理念和实施方法，树立环保意识。

4. 创新精神培养：鼓励学生提出自己的设计理念，勇于尝试新的建筑构造方案，培养创新精神。

四、教学方法与手段1. 理论讲授：通过PPT、视频等多媒体手段，系统讲解建筑构造的基本原理和设计要点。

2. 案例分析：结合实际工程案例，分析不同类型建筑的构造特点及设计思路，提高学生的理解能力。

一、填空题第一章绪论一、1、4 2、砖墙、钢筋混凝土梁板3、工业建筑、民用建筑、农业建筑4、基本模数、导出模数5、基础、墙或柱、楼板层、地面、楼梯、屋顶6、燃烧性能、耐火极限7、适用、安全、经济、美观8、震级、烈度、6 度及6 度以上9、开间、楼板长度、进深、梁的长度10、建筑模数统一协调标准11、上一层楼面上表面12、中高层1、建筑物的耐火等级分为（）级。

2、砖混结构是承重墙为（砖墙），楼板和屋顶为（钢筋混凝土楼板）的建筑。

3、建筑按使用功能分为（）、（）、（）三大类。

4、模数分为（基本）和（导出），基本模数的数值为（），1M=（）。

5、一般民用建筑由（）、（）、( )、( )、( )、（）和门窗组成。

6、耐火等级标准主要根据房屋主要构件的(耐火性能)和它的(耐火极限)来确定。

7、新的建筑方针：（）、（）、（）、（）（简称八字方针）。

8、地震的强弱程度用（）和（）。

国家规定（）地区必须抗震设防。

9、横向定位轴线之间的距离称为（开间），一般是按（楼板长度）的模数数列选定的；纵向定位轴线之间的距离称为（进深），一般是按（梁的长度）的模数数列选定的。

10、（建筑模数统一协调标准）是实现建筑工业化的前提。

11、楼房的层高是指该层楼面上表面至（上一层楼面上表面）的垂直距离。

12、7～9层为（中高层）建筑。

二、1、×2、×3、√4、√5、√6×、7、×8、√二、判断题1、内骨架结构、外墙为承重墙，不需设构造和圈梁。

（）2、建筑物的二级耐久年限为100年以上。

（）3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。

（）4、地面竖向定位轴线应与楼地面面层上表面重合。

（）5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、门窗洞口的尺寸（）6、标志尺寸等于构造尺寸加减允许偏差。

（）7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。

（）8、震级越大，烈度越大；距震中越远，烈度越小。

建筑构造复习第一章墙和基础构造设计实心砖墙的构筑方式：标准砖规格为53mm*115mm*240mm，以1:2:4为其基本特征。

砖与砖砌筑灰缝一般为10mm左右。

实心砖墙的砌筑方式有全顺式、一顶一顺式、一定多顺式、每皮顶顺相间式及两平一侧式等。

砌筑原则：横平竖直，错缝搭接，避免通缝，砂浆饱满。

砂浆分类：常用粘结材料的主要成分——水泥、黄沙、石灰膏。

级配——不同材料配合的重量比。

水泥砂浆的强度和防水性能高于混合砂浆；混合砂浆的和易性优于水泥砂浆。

+-0.00以下用水泥砂浆砌筑，以上用混合砂浆。

强度——主要考虑抗压强度。

和易性——保持合适的流动性、粘聚性和保水性，以达到易于施工操作，并成型密实、质量均匀的性能。

门窗过梁：过梁一般采用钢筋混凝土材料，个别也有采用砖砌平拱和钢筋砖过梁的形式。

但在有抗震设防要求的建筑中，砖砌平拱和钢筋砖过梁不宜采用。

砖砌平拱过梁净跨宜（不应超过1.8m）。

钢筋砖过梁净跨宜（不应超过2m）。

防潮层：水平防潮层的位置应在底层室内地面的混凝土层上下表面之间，即+-0.00以下约60mm（一皮砖）的地方；当底层两相邻房间之间室内地面有高差时，水平防潮层应设在各个不同标高的室内地面以下60mm处的墙体中，同时还要在上下两层水平防潮层之间，高出地面沿墙的内侧还应做一层垂直防潮层，以避免回填土中的潮气侵入墙身。

（P5图1-5,1-6左，1-7）散水坡：散水坡常在外墙四周将地面做成向外倾斜的坡面，坡度约5%；散水坡宽度不小于600mm，并应稍大于屋檐的挑出尺寸。

应严格按规范分格留缝。

（P7图1-9）墙身的加固：2.加圈梁圈梁是沿外墙四周及部分内墙的水平方向设置的连续闭合的梁。

圈梁配合楼板的作用可提高建筑物的空间整体刚度及增强墙身的稳定性，减少不均匀沉降引起的墙身开裂。

在抗震设防的建筑中，结合构造柱与圈梁一起形成骨架，可提高抗震能力。

圈梁有钢筋砖圈梁和钢筋混凝土圈梁。

钢筋砖圈梁宽度同墙厚，高度4-6皮砖，砌筑砂浆不低于M5，钢筋分上下两层布置并嵌入砌体灰缝中，水平统长钢筋不宜少于6%6,间距不大于120mm。

第一章建筑构造概述1、建筑的含义是什么？建筑是指建筑物与构筑物的总称。

是人工创造的空间坏境。

直接供人使用的叫建筑物。

2、建筑的耐久等级是如何划分的？按建筑设计的使用年限分为四类。

1类：设计年限5年，适用于临时性建筑。

2类：设计年限25年，易于替换结构构件的建筑。

3类：设计年限50年，普通建筑与构筑物。

4类：设计年限100年，纪念性建筑和特别重要的建筑。

3、什么是耐火等级？耐火性能的指标有两个：一是建筑材料的燃烧性能，二是建筑构件的耐火极限。

耐火极限指建筑构件按时间—温度标准曲线进行耐火试验从受到火的作用时起到失去支持能力或完整性被破坏或失去隔火作用时这段时间。

建筑的耐火等级分为四级4、构成建筑的基本要素有哪些？如何正确认识其相互关系？建筑功能、物质技术条件及建筑形象这三个要素相互对立又相互制约，其运动变化贯穿于整个建筑发展的历史，也由此推动了建筑历史的发展。

5、适用、安全、经济、美观的建筑方针所包含的具体内容是什么？适用是指根据建筑功能的需要，确定面积，合理布局拥有必要设施，良好卫生条件，满足保温，隔热隔声等条件安全是指结构的安全度、防火及疏散的安全度、建筑的耐久性、使用寿命经济是指建筑的经济效益、社会效益和环境效益美观是指在适用、安全、经济的前提下，把建筑美与环境美列为设计的重要内容6、房屋建筑学研究问题主要是什么？建筑构造研究的问题是什么？学习建筑构造的目的何在？房屋建筑学是适合土木工程类专业人员了解和研究建筑设计的思路和过程、建筑物的构成和细部构造以及它们与其它相关专业，特别是与结构专业之间密切联系的一门专业基础学科。

构造设计是研究建筑的主要构造组成，以及如何选择合适的技术方案满足建筑的舒适、安全、美观等方面的要求，满足建筑空间的功能要求。

例如建筑的防水问题方面，用什么材料，构造方法如何等等。

7、建筑按照使用功能不同有哪些类型？生产性建筑: 根据其生产内容的区别划分为工业建筑、农业建筑等等不同的类别非生产性建筑: 统称为民用建筑,又分为公共建筑、居住建筑8、建筑物的结构类型有哪些？什么叫墙承重结构、框架结构？各有什么特点？骨架承重有哪些类型？墙体承重结构体系、骨架结构体系、空间结构体系墙体承重结构体系——以部分或全部建筑外墙以及若干固定不变的建筑内墙作为垂直支承系统的一种体系框架结构是骨架结构的一种骨架承重有：框架结构体系框剪、框筒等体系、板柱体系、单层刚架、拱、排架9、建筑防火设计规范是如何规定高层建筑的？公共建筑>24m(除单层)住宅建筑≥10层10、实行《建筑模数协调统一标准》的意义何在？什么叫建筑模数？基本模数？扩大模数和分模数？什么叫模数数列？模数是选定的标准尺度单位，作为尺度协调中的增值单位，也是建筑设计建筑施工、建筑材料与制品，等各部门进行尺度协调的基础。

建筑构造课程教学大纲（适用建筑学专业）（共 56 学时）一、课程的性质、地位、任务和教学目标（一）课程的性质和地位建筑构造是建筑学专业的一门综合性工程技术科学，它阐述了建筑构造的基本理论和应用等问题。

本课程是建筑学专业的专业基础课。

本课程任务在于使学生掌握建筑构造的基本理论和方法，并具有建筑构造设计的能力。

（二）课程的主要任务通过本课程的学习，使学生掌握民用和工业建筑构造的组成和基本构造原理、常见的构造作法，以及建筑施工图的识读。

使学生能够运用所学知识解决基层土建单位的工程实际问题。

配合其它有关课程的学习，为今后从事建筑设计、土建工程施工与管理、工程建设监理、工程质量与安全管理、工程经营与造价管理等工作打下基础。

（三）课程的教学目标课堂讲授要求把定义、概念讲清并让学生在教材中画线，以增加学生对原理性概念的认识。

要求学生通过本课程的学习，能从系统的观点来了解建筑物作为室内外空间的中间屏障及具有美学特征的独立实体，在构成上所具有的主要特点；学习三维物象和二维构造图之间的表达关系；学习构造详图的正确表达；基本掌握建筑物在应对客观环境的影响和使用者的要求方面在构造细部上所有的设计方法，并理解相关的建筑规范的内容。

二、课程教学环节组成本课程主要由课堂讲授、师生讨论、习题课组成。

三、课程教学内容纲要（一）课堂讲授第一章建筑构造技术概论【目的和要求】 1.了解建筑的构成要素。

2.了解建筑物的分类原则，掌握建筑物的分类及等级。

3.了解建筑标准化和统一模数协调。

4.熟练掌握民用建筑的组成及各部分名称。

【重点和难点】 1.建筑物的分类及分级。

2.统一模数协调和模数数列。

3.民用建筑的构造组成。

【教学内容】1.1概述1.2建筑结构体系1.3影响构造设计的因素1.4建筑构造技术设计的基本原则第二章墙体和基础构造技术【目的和要求】 1.掌握墙体的类型，了解墙体的设计要求。

2.了解砌体墙的墙体材料，熟练掌握砌体墙的砌筑方式及墙体的细部构造。

中职建筑构造教案完整版第一章：建筑构造基本概念1.1 教学目标让学生了解建筑构造的基本概念。

让学生了解建筑构造的主要组成部分。

让学生了解建筑构造的设计原则。

1.2 教学内容建筑构造的定义与作用。

建筑构造的主要组成部分：基础、墙体、楼板、屋顶、门窗等。

建筑构造的设计原则：安全、实用、经济、美观。

1.3 教学方法采用讲解、示范、案例分析等教学方法。

1.4 教学评估课堂问答：让学生回答建筑构造的基本概念。

案例分析：让学生分析实际建筑构造案例。

第二章：建筑基础构造2.1 教学目标让学生了解建筑基础的构造原理与设计。

让学生了解不同类型的基础构造形式。

2.2 教学内容建筑基础的构造原理与设计。

不同类型的基础构造形式：条形基础、独立基础、筏板基础等。

2.3 教学方法采用讲解、示范、案例分析等教学方法。

2.4 教学评估课堂问答：让学生回答建筑基础构造的原理与设计。

案例分析：让学生分析不同类型的基础构造形式。

第三章：建筑墙体构造3.1 教学目标让学生了解建筑墙体的构造原理与设计。

让学生了解不同类型的墙体构造形式。

3.2 教学内容建筑墙体的构造原理与设计。

不同类型的墙体构造形式：实体墙、空心墙、幕墙等。

3.3 教学方法采用讲解、示范、案例分析等教学方法。

3.4 教学评估课堂问答：让学生回答建筑墙体构造的原理与设计。

案例分析：让学生分析不同类型的墙体构造形式。

第四章：建筑楼板构造4.1 教学目标让学生了解建筑楼板的构造原理与设计。

让学生了解不同类型的楼板构造形式。

4.2 教学内容建筑楼板的构造原理与设计。

不同类型的楼板构造形式：平面楼板、肋形楼板、无梁楼板等。

4.3 教学方法采用讲解、示范、案例分析等教学方法。

4.4 教学评估课堂问答：让学生回答建筑楼板构造的原理与设计。

案例分析：让学生分析不同类型的楼板构造形式。

第五章：建筑屋顶构造5.1 教学目标让学生了解建筑屋顶的构造原理与设计。

让学生了解不同类型的屋顶构造形式。

《建筑构造》(上册）复习思考题（可能个别问题答案不全，多余或有错误）第一章绪论1、建筑构造设计的主要任务?建筑构造设计的主要任务是在建筑设计过程中综合考虑使用功能、艺术造型、技术经济等诸多方面的因素,并运用物质技术手段，适当地选择并正确地决定建筑的构造方案和构配件组成以及进行细部节点构造处理等。

2、建筑物的构造组成？建筑物质实体一般由承重结构（基础、承重墙体、楼板、屋面板等）、维护结构(外围护墙、内墙等）、饰面装修(一般按其部位分为内外墙面、楼地面、屋面、顶棚等饰面装修）及附属部件（一般包括楼梯、电梯、自动扶梯、门窗、遮阳、阳台、栏杆、隔断、花池、台阶、坡道、雨篷等）组合构成。

建筑的物质实体按其所处部位和功能的不同,为叙述的方便，又可分为基础、墙和柱、楼盖层和地坪层、饰面装修、楼梯和电梯、屋盖、门窗等.3、建筑的分类?建筑的类型在宏观上习惯分为民用建筑、工业建筑和农业建筑。

①按建筑的使用功能分为:居住建筑、公共建筑②按建筑的修建量和规模大小分为：大量性建筑、大型性建筑③按建筑的层数分为低层建筑（1-3层)、多层建筑（24米以下3层以上）、高层建筑（10层及以上的居住建筑和建筑高度超过24米的其他非单层民用建筑)④按民用建筑的耐火等级分为一、二、三、四级⑤按建筑的耐久年限分为一(100年以上)、二（50-100年)、三（25-50年）、四级（15年以下）4、影响建筑构造的因素和设计原则？影响建筑构造的因素有：外界环境的影响（外界作用力、地理气候条件、人为因素）、使用者的需求、建筑技术条件、建筑经济因素建筑构造的设计原则:坚固实用、技术适宜、经济合理、美观大方5、模数、基本模数、扩大模数的概念？模数：是选定的标准尺度单位,作为尺寸协调中的增值单位。

基本模数：是模数协调中选用的基本尺寸单位,数值规定为100mm,符号位M，即1M=100mm。

扩大模数:指基本模数的整数倍,扩大模数的基数为3、6、12、15、30、60M共6个，其相应的尺寸分别为300、600、1200、1500、3000、6000mm作为建筑参数.6、标志尺寸、构造尺寸与实际尺寸的关系?一般情况下标志尺寸扣除预留缝隙即为构造尺寸，实际尺寸与构造尺寸间的差数应符合建筑公差的规定（标志尺寸：应符合模数数列的规定，用以标注建筑定位轴线、定位线之间的距离，以及建筑构配件、建筑组合件、建筑制品、设备等界限之间的尺寸。

建筑构造复习题第一章建筑构造基本知识一、名词解释1、建筑模数：是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品以及有关设备尺寸相互间协调的基础。

2、基本模数：数值为100mm，用M表示。

3、标志尺寸：标注建筑物定位轴线间的距离(如开间或柱距、进深或跨度、层高等）以及建筑构配件、建筑组合件、建筑制品、有关设备位置界限之间的尺寸。

4、构造尺寸：建筑构配件、建筑组合件、建筑制品等的设计尺寸，一般为标志尺寸减去缝隙尺寸。

5、实际尺寸：建筑构配件、建筑组合件、建筑制品等生产制作后的实有尺寸。

实际尺寸和构造尺寸的差数应符合建筑公差规定。

二、单项选择题1、建筑物外包尺寸的乘积×层数是建筑的（ B ）。

A、使用面积B、建筑面积C、结构面积D、交通面积2、下列数据不符合建筑开间模数的是（ B ）。

A、3000mmB、3200mmC、3300mmD、3600mm三、填空题1、为了保证建筑制品、构配件等有关尺寸间的统一协调，在建筑模数协调中尺寸分为标志尺寸、构造尺寸、实际尺寸。

2、按建筑的使用性质可分民用建筑、工业建筑、农业建筑。

3、建筑按规模和数量可分为大型性建筑和大量型建筑。

四、简答题民用建筑主要由哪些部分组成？各部分的作用？答：民用建筑通常是由基础、墙(或柱)、楼地层、楼梯、屋顶、门窗等主要部分组成。

基础：是建筑物最下部的承重构件，其作用是承受建筑物的全部荷载，并将这些荷载传给地基。

基础必须具有足够的强度，并能抵御地下各种有害因素的侵蚀。

墙（或柱）：是建筑物的承重构件和围护构件。

作为承重构件的外墙，其作用是抵御自然界各种因素对室内的侵袭；内墙主要起分隔空间及保证舒适环境的作用。

框架或排架结构的建筑物中，柱起承重作用，墙仅起围护作用。

楼地层：楼板层----楼板是水平方向的承重构件，按房间层高将整幢建筑物沿水平方向分为若干层；楼板层承受家具、设备和人体荷载以及本身的自重，并将这些荷载传给墙或柱；同时对墙体起着水平支撑的作用。
