含钢量说明

建筑结构的含钢量（重要）(2012-04-18 11:49:01)建筑结构的含钢量1 引言土建工程造价一般占建筑总造价(不包括工艺设备) 的70 %～80 %;在土建工程造价中,75 %为材料费。

一般地,砂石价格为几十元/吨,水泥价格为几百元/吨,钢材价格却为几千元/吨。

为了降低造价,要求设计者尽量减小含钢量。

有的地方,设计概算的含钢量甚至成了设计能否中标的决定性因素。

2 含钢量的实际统计值项目建议书及可行性研究报告编制入门及实例建筑结构的含钢量是指建筑主体结构(不算装修) 总用钢量除以总建筑面积得到的一个建筑经济指标,通常以(kg/m2 ) 表示。

木结构的含钢量几乎为零,砌体结构较少,混凝土结构较多,钢结构最多。

砌体结构以砖石砌块作竖向承重构件,梁板一般为钢筋混凝土构件,需用一定量的钢材。

钢筋是钢筋混凝土构件的骨架,配筋多少决定构件承载能力的大小,混凝土结构用钢量太少反而不经济。

所以,建筑结构的含钢量有一个合理范围。

实际工程含钢量的统计数据,在各种论述建筑经济和造价的著作中有所记载,其数据大多为20 世纪90 年代以前的。

21世纪后,一些建筑工程造价网站发布了典型建筑工程的技术经济指标。

作者根据上述统计数据,汇总出各类建筑结构实际的含钢量,见表1～5.以上表格中的数值,均不考虑地下室和桩基,若考虑桩基应增加10 %左右。

而单独计算地下室,其含钢量为80～490 kg/m2 (上限为考虑人防) 。

应当指出,采用轻型钢结构的厂房和住宅,虽然为全钢结构,但它们的含钢量比钢筋混凝土结构多不了多少。

项目建议书及可行性研究报告编制入门及实例3 影响含钢量的因素表1～5 的数据说明:即使是同一结构类型的建筑,其含钢量也有多有少,差值可达一两倍。

但是,对于一个具体的工程来说,含钢量应该为确定的数值。

那么,哪些因素会影响含钢量?3.1 自然条件作用在建筑结构上的外力,主要有地震作用和风荷载。

处在抗震设防烈度高或者风压大的地区,含钢量高,反之较低。

关于xxx商业综合体主体工程含钢量的说明一、 工程基本情况说明xxx综合体设计为地下4层，裙房局部5层，办公塔楼30层，酒店塔楼40层。

地下及裙房结构形式为框架-剪力墙结构，塔楼为框架-核心筒结构。

框架柱距为9米。

二、工程含钢量数据主要参数描述：平均含钢量为118kg/㎡。

三、数据分析。

1、地下部分：本工程除办公，酒店塔楼采用桩基，其余基础均采用天然地基。

由于桩基钢筋用量大，导致含钢量增加。

地下室使用功能复杂，且地下室为人防工程（防护等级为甲类常5、核5专业队掩蔽部及常6、核6二等人员掩蔽部），钢筋用量按照人防要求大幅增加。

2、地上部分层高大，柱距大：商业层高为5.5米及6米，柱距为9米，特殊部位柱距达到18米或20米以上。

层高是住宅层高3米的2倍，跨度是一般框架6米的1.5倍。

由于框架柱计算高度及梁的跨度显著增加，必然导致框架柱和框架梁的钢筋增加。

楼面荷载大：商业中心楼面可变荷载标准值为3.5KN/M2,而住宅楼面可变荷载标准值为2.0KN/M2,前者是后者的1.75倍，由于楼面可变荷载标准值 的增加，也导致框架柱和框架梁的钢筋增加。

公共空间大商场公共走道达到3万㎡，结构跨度大，结构梁布置复杂，除满足大空间使用要求外，还需满足今后缝楼板的结构自重和使用荷载，导致框架柱和框架梁的钢筋增加幅度很大。

建筑平面及立面不规则由于规划呈半圆弧形，要同时满足商铺、展示等使用功能要求，单体规划设计的外立面不规则，沿高度方向的收进不规则。

在这种方案的基础上进行施工图设计，必然导致框架柱和框架梁的钢筋增加。

单一功能且平面及立面规则的住宅，与商业中心差距相当大。

另外屋面景观造型设计比较多，多采用钢结构制作，悬挑比较多，也导致柱、梁的钢筋增加。

四、 相似工程比较1 、凤凰大厦：济南西客站综合客运枢纽工程商业配套项目项目为一幢29层办公楼，设有2层地下室。

地上44kg/㎡，地下233kg/㎡。

此项目主要比较项为地下部分。

带钢的成分含量
带钢是一种广泛应用于工业领域的金属材料，其成分含量对其性能起着至关重要的作用。

下面将从几个方面介绍带钢的成分含量及其对性能的影响。

1. 碳含量：
带钢中的碳含量决定了其硬度和强度。

碳含量较低的带钢具有较高的可塑性和韧性，适用于冷加工和焊接等工艺；而碳含量较高的带钢则具有较高的强度和硬度，适用于高强度要求的场合。

2. 锰含量：
锰是带钢中常见的合金元素，其含量对钢材的抗拉强度和韧性有一定影响。

锰含量适当增加可以提高带钢的硬度和强度，同时还能提高抗冲击性、耐磨性和耐蚀性。

3. 硅含量：
硅是带钢中常见的合金元素之一，其含量对带钢的冷加工性能和磁性有较大影响。

合适的硅含量可以提高带钢的可塑性和冷加工性能，同时还能改善带钢的磁性能，使其适用于制造电机、变压器等电气设备。

4. 磷和硫含量：
磷和硫是带钢中的杂质元素，其含量对带钢的冷加工性能和焊接性能有一定影响。

高磷和高硫含量会降低带钢的可塑性和冷加工性能，
容易产生冷裂纹和热裂纹，影响带钢的焊接质量。

因此，在生产过程中需要控制磷和硫的含量，确保带钢的质量。

带钢的成分含量对其性能具有重要影响。

合理控制碳、锰、硅、磷和硫的含量，可以获得符合要求的带钢产品，满足不同工业领域的需求。

在带钢生产过程中，需要严格控制各种元素的含量，确保带钢具有优异的机械性能和耐腐蚀性能，以满足各种工程和制造需求。

1.2895钢材成份-回复什么是1.2895钢材成份？1.2895钢材是一种工业用途的合金钢材，也被称为高速钢。

其成份包括以下几个主要元素：碳（C）、铬（Cr）、钴（Co）、钼（Mo）、钒（V）和锰（Mn）。

碳是钢材中最重要的元素之一，它可以提高钢材的硬度和耐磨性。

1.2895钢材中的碳含量较高，一般在0.85到0.95之间。

铬是不锈钢的主要合金元素之一，它可以提高钢材的抗腐蚀性能。

在1.2895钢材中，铬的含量通常在3到4.5之间。

钴是一种贵重金属，它可以提高钢材的硬度和耐热性。

在1.2895钢材中，钴的含量在7到8.5之间。

钼是一种重要的合金元素，它可以提高钢材的强度和耐磨性。

在1.2895钢材中，钼的含量通常在1.25到1.75之间。

钒是一种重要的合金元素，它可以提高钢材的强度和耐磨性。

在1.2895钢材中，钒的含量一般在1.75到2.5之间。

锰是一种重要的合金元素，它可以提高钢材的强度和韧性。

在1.2895钢材中，锰的含量在0.2到0.4之间。

除了上述主要元素外，1.2895钢材中还可能含有少量的硅（Si）和磷（P），它们的含量对钢材的性能影响较小。

1.2895钢材的成份决定了其在工业生产中的特性和应用领域。

由于其高碳含量和含有多种合金元素，1.2895钢材具有优异的硬度、耐磨性和耐高温性能。

因此，它被广泛应用于切削工具、冷冲模具、热轧辊和其他要求高硬度和磨损抗性的工具和零部件制造中。

总结起来，1.2895钢材是一种含有高碳、铬、钼、钒等多种合金元素的工业合金钢材，具有优异的硬度、耐磨性和耐高温性能。

它在切削工具和模具制造等领域有广泛的应用。

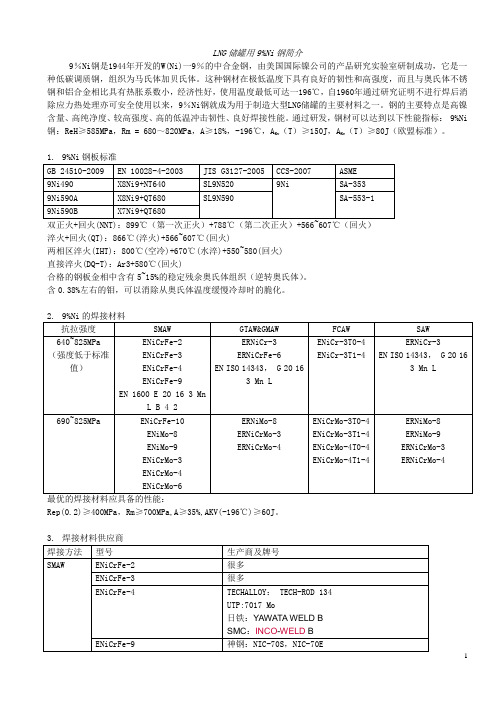

LNG储罐用9%Ni钢简介9％Ni钢是1944年开发的W(Ni)一9％的中合金钢，由美国国际镍公司的产品研究实验室研制成功，它是一种低碳调质钢，组织为马氏体加贝氏体。

这种钢材在极低温度下具有良好的韧性和高强度，而且与奥氏体不锈钢和铝合金相比具有热胀系数小，经济性好，使用温度最低可达一196℃，自1960年通过研究证明不进行焊后消除应力热处理亦可安全使用以来，9％Ni钢就成为用于制造大型LNG储罐的主要材料之一。

钢的主要特点是高镍含量、高纯净度、较高强度、高的低温冲击韧性、良好焊接性能。

通过研发，钢材可以达到以下性能指标： 9%Ni 钢：ReH≥585MPa，Rm = 680～820MPa，A≥18%，-196℃，A Kv（T）≥150J，A Kv（T）≥80J（欧盟标准）。

1.9%Ni钢板标准双正火+回火(NNT)：899℃（第一次正火）+788℃（第二次正火）+566~607℃（回火）淬火+回火(QT)：866℃(淬火)+566~607℃(回火)两相区淬火(IHT)：800℃(空冷)+670℃(水淬)+550~580(回火)直接淬火(DQ-T)：Ar3+580℃(回火)合格的钢板金相中含有5~15%的稳定残余奥氏体组织（逆转奥氏体）。

含0.38%左右的钼，可以消除从奥氏体温度缓慢冷却时的脆化。

最优的焊接材料应具备的性能：Rep(0.2)≥400MPa，Rm≥700MPa,A≥35%,AKV(-196℃)≥60J。

4.优先选择的焊材（采购容易）4.1 SMAW优先选择的焊材型号是：ENiCrMo-3,ENiCrMo-4，以及ENiCrMo-6。

规格尺寸从直径2.5~5.0mm(立焊使用2.5~4.0mm)焊条应适于AC焊接。

4.2 GTAW/GMAW优先选择的焊材型号是：ERNiCrMo-3，ERNiCrMo-4。

规格尺寸从直径1.2~2.4mm（GMAW使用1.2mm直径焊丝）。

4.3 SAW优先选择的焊材型号是：ERNiCrMo-3，ERNiCrMo-4。

S235JR 欧标工字钢是一种常用的结构钢材料，在建筑、桥梁、船舶和机械制造等领域得到广泛应用。

其化学成分是评价该钢材性能的重要指标，本文将对 S235JR 欧标工字钢的化学成分进行介绍。

1. 碳含量S235JR 欧标工字钢的碳含量在0.17以下，通常为0.17左右。

适度的碳含量能够提高钢材的硬度和强度，同时保持良好的可焊性和加工性，因此这一碳含量范围得到了广泛的应用。

2. 锰含量S235JR 欧标工字钢中的锰含量通常在1.40以下，控制在1.40左右。

锰能够提高钢材的强度和韧性，同时能够提高钢材的耐磨性和耐热性，因此在结构钢材中起着非常重要的作用。

3. 硅含量硅是一种常见的合金元素，能够提高钢材的强度和硬度，同时也能够改善钢的耐蚀性和抗氧化性能。

在 S235JR 欧标工字钢中，硅含量控制在0.35以下，一般在0.35左右。

4. 磷和硫含量磷和硫是钢材中的有害杂质元素，其含量过高会对钢材的加工性和焊接性能造成影响。

在 S235JR 欧标工字钢中，磷和硫的含量均控制在0.035以下，以确保钢材的质量。

5. 其他元素除了碳、锰、硅、磷和硫之外，S235JR 欧标工字钢中还含有少量的铬、镍、铜和铝等元素。

这些元素虽然含量较低，但对钢材的性能有着不可忽视的影响，能够提高钢材的耐腐蚀性、耐磨性和耐高温性能。

S235JR 欧标工字钢的化学成分在设计和生产中都需要严格控制，以确保钢材具有良好的强度、韧性、可焊性和加工性能，同时也要保证钢材的耐腐蚀性、耐磨性和耐高温性能。

通过对化学成分的合理控制，S235JR 欧标工字钢能够满足各种工程和制造领域的要求，为各类项目的成功实施提供良好的钢材支持。

S235JR 欧标工字钢是一种常用的结构钢材料，其化学成分对钢材的性能及其在各种工程和制造领域的应用起着至关重要的作用。

除了化学成分之外，钢材的机械性能也是评价其优劣的重要指标，本文将结合化学成分，对S235JR 欧标工字钢的机械性能进行介绍。

第四代住宅结构成本指标（含钢量、混凝土量）计算公式特别说明：本文指标为结构模型测算所得，仅用于分析或方案、初设阶段参考。

关于住宅结构成本指标含钢量和混凝土量的计算方式，大家想必都比较熟悉。

这里先要说明下：不同的建设单位规则并不相同，从钢筋的统计方式，到面积的计算方式均有差异。

以常见的100m高层住宅、含钢量42kg/m2为例，按不同规则计算得到的含钢量如下：所以说不同的建设单位之间，含钢量和混凝土量这些成本指标没有相互参考的价值。

因此在探讨第四代住宅的成本指标的时候，我们不想去分析各类规则的影响。

这里将常规住宅的含钢量指标记作→S1。

◆第四代住宅的结构成本指标计算公式和常规项目相比，第四代住宅的结构成本影响影响因素有哪些不同？我们在对指标测算的过程中发现，有以下几点不可忽视：1.飘窗、设备平台随着各地飘窗、阳台新规的出台，飘窗挑板宽度可以做到800m，长度占据整个开间，转角飘窗、全屋飘窗的户型也出现了。

建筑面积100平米的住宅，赠送的飘窗面积可以达到12~15平米。

在以往的含钢量计算标准中，悬挑长度不大于600mm的挑板是不算在结构面积当中的。

但那时候住宅的飘窗面积只有2~3平米，对整体指标影响不大。

现在的飘窗面积已经达到了建筑面积的12%~15%，显然不考虑这部分面积是不合适的。

不过在测算中我们也发现，当前住宅基本采用全现浇外墙或预制混凝土填充墙，如果将混凝土墙改为飘窗，实际的荷载变化并没有那么大。

要注意的是，户型中有转角飘窗且采用大悬挑的话，对梁配筋有一定影响。

还有一点就是S1指标默认是采用全砼外墙的情况。

2.空中花园空中花园不同于大阳台，各地关于空中花园的建筑面积计算规则也并不相同。

这里以《武汉市住宅阳台及空中花园规划管理细则(试行)》（文1）中规定为例，空中花园不计入建筑面积。

（文1附件一中第一.4和二.3条）以常规高层75%的得房率估算，空中花园赠送面积可达到建筑面积的22.5% 空中花园有覆土面积比例要求，同时非覆土区要采用双层混凝土板，荷载远大于常规阳台。

83种钢合金材成分介绍(1)碳素钢指碳含量一般为0.02%〜2%的铁碳合金。

其中含有限量的硅、锰和磷、硫及其他微量残余元素。

一般统称为非合金钢，但碳素钢的内涵没有非合金钢广泛，不包括具有特殊性能的非合金钢。

碳素钢按碳含量分类：①低碳钢。

碳含量小于0.25%的碳素钢。

②中碳钢。

碳含量为0.25%〜0.60%的碳素钢。

③高碳钢。

碳含量大于0.60%的碳素钢。

(2)微合金化钢。

指微合金化低合金高强度钢，是在低碳钢或低合金高强度钢中加人一种或多种能形成碳化物、氮化物或碳氮化物的微量合金元素的钢。

常用的微合金元素为铌、钒和钛，可加一种或多种，如加人多种，其总含量一般不大于0.22%。

(3)低合金钢。

至少应有一种合金元素的含量在GB/T13304相应规定界限范围内，合金元素总含量大于5%的钢。

(4)髙合金钢。

合金元素含量大于10%的合金钢。

高合金钢通常包括不锈钢、耐热钢、铬不锈轴承钢、高速工具钢及部分合金工具钢、无磁钢等。

以下为按用途及使用特性分类的钢：(5)碳素结构钢。

用于建筑、桥梁、船舶、车辆及其他结构，必须有一定的强度、必要时要求冲击性能和焊接性能的碳素钢。

(6)低合金高强度结构钢。

用于建筑、桥梁、船舶、车辆、压力容器及其他结构，碳含量（熔炼分析）一般不大于0.20%,合金元素含量总和一般不大于2.5%，屈服强度不小于295MPa,具有较好的冲击韧性和焊接性能的低合金钢。

(7)耐候钢（耐大气腐蚀钢)。

加人铜、磷、铬、镍等元素提高耐大气腐蚀性能的钢。

这类钢分为高耐候钢和焊接结构用耐候钢。

(8)建筑结构用钢。

用于建造高层和重要建筑结构的钢。

要求具有较高的冲击韧性、足够的强度、良好的焊接性能、一定的屈强比，必要时还要求厚度方向性能。

(9)桥梁用钢。

用于建造铁路和公路桥梁的钢。

要求具冇较高的强度和足够的韧性、低的缺口敏感性、良好的低温韧性、抗时效敏感性、抗疲劳性能和焊接性能。

主要用钢为Q345q、Q370q、Q420q等低合金高强度钢。
