模板工程施工培训材料

模板工程的历史与发展
历史回顾
模板工程起源于古代建筑，随着工业技术的发展和建筑规模的扩大，模板工程逐渐发展成熟。
发展趋势
随着新材料、新工艺和新技术的不断涌现，模板工程将朝着更加高效、环保、智能化的方向发展。
2023
PART 02
模板工程施工流程
REPORTING
施工准备
施工组织设计
根据工程特点和施工条件，制定详细的施工组织设计，包括施工进度计划、资源配置、安全保障
质量评估与反馈
对模板工程施工质量进行评估，总结经验教训，为后续施工
提供参考。
维修与保养
对模板工程进行定期维修与保养，延长其使用寿命，确保工
程安全可靠。
2023
PART 05
模板工程施工安全与环保
REPORTING
施工安全措施
工人安全教育
定期对工人进行安全教育培训，提高工人的安全意识和操作技能。
模板工程的重要性
01
02
03
提高施工效率
模板工程能够实现快速、高效地构建混凝土结构和钢结构，提高施工效率，缩短施工周期。
保证工程质量
通过模板施工，可实现混凝土结构和钢结构的标准化和规范化，提高工程质量。
降低施工成本
模板工程的灵活性和高效性可降低人工成本和材料成本，从而降低整个工程的施工成本。
的问题。
在施工过程中，需要合理选择模板材料和施工方法，确保结构的稳定性和耐久性。同时，还需要考虑施工效率和经济
性，缩短施工周期并降低成本。
水利工程模板工程施工需要遵循相关规范和标准，确保施工质量和安全。在施工过程中，需要进行质量检测和控制，
及时发现和解决问题。

模板工程施工ppt课件

21平台梁外侧模板楼梯模板模板工程施工47模板工程施工4866墙模板的构造与安装模板工程施工49模板工程施工50模板工程施工51模板的拆除addyourtextinhere确定拆除日期1非承重的侧模板拆除日期应在混凝土强度能保证其表面及棱角不因拆除模板而受损坏时方可拆除
建筑施工技术
模板工程施工
1
第三章钢筋混凝土结构工程
钢楞又称龙骨，主要用于支承钢模板并加强其整体刚度。钢楞的材料有 Q235圆钢管、矩形钢管、内卷边槽钢、轻型槽钢、轧制槽钢等。
模板工程施工
11
柱箍又称柱卡箍、定位夹箍，用于直接支承和夹紧各类柱模的支承件，可根据柱模的外形尺寸和侧压力的大小来选用。
模板工程施工
12
梁卡具又称梁托架。是一种将大梁、过梁等
模板工程施工
27
7.台模
台模是浇筑钢筋混凝土楼板的一种大型工具式模板。在施工中可以整体脱模和转运，利用起重机从浇筑完的楼板下吊出，转移至上一楼层，中途不再落地，所以也称“飞模”。台模按其支架结构类型分为立柱式台模、桁架式台模、悬架式台模等.
模板工程施工
28
模板工程施工
29
8.预制混凝土薄板
预制混凝土薄板是一种永久性模板。施工时，薄板安装在墙或梁上，下设临时支撑; 然后在薄板上浇筑混凝土叠合层，形成叠合楼板。
模板工程施工
30
预制混凝土薄板的功能：1、作为底模；2、作为楼板配筋；3、提供光滑平整的底面，可不做抹灰，直接喷浆。
模板工程施工
31
9.压型钢板模板
压型钢板作为组合楼盖施工中的混凝土模板，其主要优点是：薄钢板经压折后，具有良好的结构受力性能，既可部分地或全部地起组合楼板中受拉钢筋作用，又可仅作为浇筑混凝土的永久性模板。

建筑施工技术课件第三版-模板工程施工

4.1.3模板进场 1、进场验收钢管必须持有出厂合格证，材质试验单。支撑钢管必须顺直，无弯曲、重皮、开焊等缺陷。拆模后，必须清除模板上遗留的混凝土残浆后，再刷脱模剂。严禁用废机油作脱模剂，脱模剂材料选用原则应为：既便于脱模又便于混凝土表面装饰。选用的材料有皂液、滑石粉、石灰水及其混合液和各种专门化学制品脱模剂等。 2、模板的修理维护 3、模板材料堆放
（2）具有足够的承载能力、刚度和稳定性，能可靠地承受浇筑混凝土的质量、侧压力以及其他施工荷载；
（3）构造简单、装拆方便，并便于钢筋的绑扎、安装和混凝土的浇筑、养护；
（4）模板的拼缝应严密不漏浆，并能多次周转使用。 2、模板的分类 ①按使用材料：可分为木模板、钢木模板、钢模板、钢竹模板、木胶合板模板、竹胶合板模板、塑料模板、玻璃钢模板、铝合金模板等。
③按施工方法可分为现场装拆式模板、固定式模板、移动式模板。
（1）木模板 1）基础模板 ①基础的特点是高度不大而体积较大，基础模板一般利用地基或基槽(坑)进行支撑。 ②安装时，要保证上下模板不发生相对位移，如为杯形基础，则还要在其中放入杯口模板。
1-拼板；2-拼条图4-2 拼板的构造
1-拼板；2-斜撑；3-木桩；4-铁丝图4-3 阶梯形基础模板
（2）组合钢模板组合钢模板是一种工具式模板，由钢模板和配件两部分组成，配件包括连接件和支承件两部分。钢模板通过各种连接件和支承件可组合成多种尺寸、结构和几何形状的模板，以适应各种类型建筑物的梁、柱、板、墙、基础和设备等施工的需要，也可用其拼装成大模板、滑模、隧道模和台模等。施工时可在现场直接组装，亦可预拼装成大块模板或构件模板用起重机吊运安装。定型组合钢模板组装灵活,通用性强,拆装方便;每套钢模可重复使用50～100次;加工精度高,浇筑混凝土的质量好,成型后的混凝土尺寸准确,棱角整齐,表面光滑,可以节省装修用工。

模板工程施工培训

1.1 模板安装
φ48钢管木枋
φ25钢筋土字撑
楼板
公共部位吊模效果
反梁详图
内空吊模每边可采用铁丝或对拉螺杆定位
固定三角板边长宜大于250mm
净空大于2m时应设定型木方顶撑
为防止吊模踩踏变形，垫墩设置位置及间距要求： • 离转角处10cm 每边均应设置1 个垫墩； • 模板接缝处每边均应设置1个垫墩； • 中间每间距1m 应设置1个垫墩
板模板材用1200*2400*8mm覆膜竹胶板或九夹板。模板背楞均采用50*100木方。除核心筒、梯间内模、外墙边柱外模采用定型木模外，其余构件模板均采用散拼散拆方式。
（二）、支撑体系
1、结构支撑体系统一采用钢管扣件脚手架支撑体系（或大模体系、腕扣脚手架支撑体系等更高要求支撑体系），顶部统一设置可调支撑，严禁使用扣件加固作为竖向荷载主要受力支撑构件；柱、墙、平板模板次梁统一使用方钢管或木方；平板支撑的主梁需采用两根方钢管或钢管拼接使用；梁底、梁侧采用50*100木方做为龙骨加固；框架梁加固必修采用专用夹具对拉进行加固，间距不大于800mm，严禁使用步步紧等简易加固措施。
模板工程材料准备
（1）模板采用不小于15mm厚竹胶合模板，柱、剪力墙龙骨、平板模板次梁统一使用方钢管（规格40*60*1.8）梁龙骨采用木枋采用截面尺寸为 50mm×100mm。（2）模板支撑体系采用钢管脚手架、顶托支撑体系，钢管采用直径Φ48mm，壁厚为3.5mm的焊管。（3）堆放模板、木枋的场地为现浇混凝土地坪，设置排水坡度。模板、木枋堆放的底部应垫高50mm，防止模板、木枋泡水。模板、木枋堆码应平整，防止变形。模板叠放高度不应大于1.6m，大模板存放必须有防倾倒措施。
梁板模板

模板工程安全施工技术培训教程

1 对模板工程的一些规定
落实《建设工程安全生产管理条例》中监理安全责任
建设部《危险性较大工程安全施工方案编制及专家审查办法》（建质[2004]213号）规定的有关分部工程必须编制专项施工方案。应由施工单位技术负责人签字，同时应附计算书、安全验算结果和必要的参考资料。
高大模板工程、30m以上高空作业工程，施工单位还应组织不少于5人的专家论证、审查。
3）公司技术负责人审批把关不严，项目经理、施工员、安全员未认真履行岗位职责；
4）监理单位福建某监理公司未认真履行监理职责，对现场存在安全隐患督促整改不力。
三明梅列区某桥坍塌事故
2005年12月14日三明梅列区某桥在施工中整体坍塌，造成6人死亡。该项目由三明市梅列区列西街道列西村龙泉寺寺务委员会集资建设，三明市交通规划设计院设计，中国航空港建设总公司总承包部直属工程处施工（合同承包单位），福建新东南工程建设监理有限公司监理。该桥是三钢到龙泉山村通往龙泉寺的一座石拱桥，桥长70.68米，拱高度20.82米，桥上部结构为单拱（跨径40米），下部结构为明挖扩大基础，U型桥台，桥面宽7.5米，造价96万元，属大桥类。
2007年11月19日中午1时左右，武汉天兴洲大桥铁路南岸引桥工地突发事故，5名工人在12 米高处进行桥墩混凝土浇筑作业时，浇筑用的模板突然倒塌，5人坠入旁边的水坑中，造成1 人死亡、4人不同程度受伤。
2008年1月2日上午10时50分左右，位于合肥市大别山路上的“威尼斯水城”建筑工地发生了一起模板坍塌事故，10余名正在施工的工人从10余米高的作业面坠下。事故导致12名工人受到不同程度的伤害，其中1人经抢救无效身亡。事故发生时，该工程正在进行采光井混凝土浇筑施工，突然满堂钢管脚手架坍塌，正在施工作业的工人随之坠下。

建筑施工模板安全技术规范学习课件

02
水平拉杆
没有与建筑物临时拉接发生的坍塌事故
现浇钢筋混凝土梁、板，当跨度大于4m时，模板应起拱；当设计无具体要求时，起拱高度宜为全长度的1/1000～3/1000.
现浇多层或高层房屋和构筑物，安装上层模板及其支架应符合下列规定：
下层楼板应具有承受上层施工荷载的承载能力，否则应加设支撑支架；
3
应进行全面的安全技术交底，操作班应熟悉设计与施工说明书，并应做好模板安装作业的分工准备。采用爬模、飞模、隧道模等特殊模板施工时，所有参加作业人员必须经过专门技术培训，考核合格后方可上岗。
6.1 一般规定
模板及其支架在安装过程中，必须设置有效防倾覆的临时固定设施。
04
当满堂或共享空间模板支架立柱高度高度超过8m时，若地基土达不到承载要求，无法防止立柱下沉，则应先施工地面下的工程，再分层回填夯实基土，浇筑地面混凝土垫层，达到强度后方可支模。
Q235—A级钢材
扣件必须符合规范要求
木材选用质量好的材料，不得有腐朽、霉变、虫蛀、折裂、枯节的木材。其外观、节理、防腐、含水率符合规范要求
外径48㎜的钢管,壁厚满足规范要求.
材质、机械性能（截面特性不便取值）符合要求
材质、性能、尺寸符合要求
PART02
4 荷载及变形
01
02
03
对大型浇筑设备，如上料平台、混凝土输送泵等按实际情况计算；采用布料机上料进行浇筑混凝土时，活荷载标准值取4kN/m2。
05
6.1.2 模板构造与安装应符合下列规定：
01
竖向模板和支架立柱支承部分安装在基土上时，应加设垫板，垫板应有足够强度和支承面积，且应中心承载。基土应坚实，并应有排水措施。对湿陷性黄土应有防水措施；对特别重要的结构工程可采用混凝土、打桩等措施防止支架柱下沉。对冻胀性土应有防冻融措施。

模板工程专项施工方案ppt课件

6
三、模板的设计
1、设计依据 ①、业主提供结构、建筑施工图。 ②、按质量要求进行模板设计，在模板满足强度
和刚度要求前提下，尽可能提高表面光洁度，阴阳角顺直。 ③、尽可能采用定型模板，减少拼缝。 ④、模板设计中有的支撑采用活撑前沿钢管架。
7
2、模板的设计选型（一）、基础模板底板侧模采用18mm厚胶合板，背楞采用双钢管，水平
间距70cm，竖向间距50cm，外撑钢管。基础梁侧模也采用18mm厚胶合板，背楞采用双钢管，水平间距35cm，竖向间距50cm，两侧用钢管对拉固定。（二）、墙柱模板柱模板选用18mm胶合板，竖楞为5mm×10mm方木，横楞为Φ48×3.50钢管，间距500mm。墙模板选用18mm 胶合板，竖、横楞均为Φ48×3.50双钢管，间距横向 400mm，竖向600mm。
4
木料
m3 140 m3
5
对拉螺栓
根
1600
6
山形卡
只 2000
7
螺帽
只 3000
8
铁钉
T 1.10
备注包括各类扣件 12厚竹胶板包括各类方料各类长短螺杆
3
2、机械设备
ቤተ መጻሕፍቲ ባይዱ
序号 1 2 3 4 5 6 7
机械名称木工下料机木工压刨机电动套丝机
台钻冲击钻电锤电焊机
机械型号 Y100L2-4
MB103A QT4-B ZX20 ZH-19
Q26 BX-250A
机械数量 1 2 1 1 1 4 1
单位台台台台台台台
4
3、人员配备
序号
工程分部名称
人数
备注
1
基础（包括地下室）

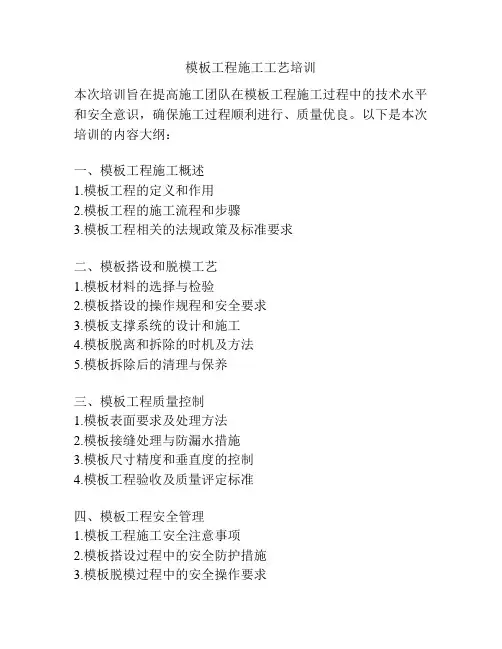

模板工程施工工艺培训

模板工程施工工艺培训本次培训旨在提高施工团队在模板工程施工过程中的技术水平和安全意识，确保施工过程顺利进行、质量优良。

以下是本次培训的内容大纲：一、模板工程施工概述1.模板工程的定义和作用2.模板工程的施工流程和步骤3.模板工程相关的法规政策及标准要求二、模板搭设和脱模工艺1.模板材料的选择与检验2.模板搭设的操作规程和安全要求3.模板支撑系统的设计和施工4.模板脱离和拆除的时机及方法5.模板拆除后的清理与保养三、模板工程质量控制1.模板表面要求及处理方法2.模板接缝处理与防漏水措施3.模板尺寸精度和垂直度的控制4.模板工程验收及质量评定标准四、模板工程安全管理1.模板工程施工安全注意事项2.模板搭设过程中的安全防护措施3.模板脱模过程中的安全操作要求4.应急措施和事故处理方法五、模板工程施工案例分享1.优秀模板工程案例分析2.常见问题及解决方案分享3.经验总结和技术创新展望六、模板工程施工实践1.实地考察模板工程施工现场2.实际操作演练与技术指导通过本次培训，相信每位参与者都能够全面了解模板工程施工的各个环节及流程，掌握正确的操作方法和技巧，提高施工效率和质量，注重安全管理，为工程项目的成功完成做出应有的贡献。

同时，也希望大家能够在实践中不断总结经验，进一步提高专业能力，为行业的发展做出更大的贡献。

七、模板材料的选择与检验1. 模板材料的种类：常见的模板材料有胶合板、钢模板、塑料模板等，根据工程需求和使用环境选择合适的材料。

2. 模板材料的质量要求：参考相关标准要求进行材料选用，包括材料的强度、耐久性、防火性能等指标。

3. 模板材料检验：在施工前对所选材料进行检验，主要包括检查材料的平整度、抗弯承载能力、防水性能等。

八、模板搭设的操作规程和安全要求1. 模板搭设前的准备工作：包括施工图纸的研究、施工现场的清理、模板材料的准备等。

2. 模板支撑系统的设计：根据结构设计要求，设计合理的支撑系统，确保模板的稳定和承载能力。

2024版工程培训PPT模板

工程案例分析
通过实际工程案例，分析工程建设的流程、技术难点和解决方案。
培训时间安排
根据培训内容和学员需求，合理安排培训时间和进度。
02
工程基础知识
工程领域概述
工程领域的定义和范围
介绍工程领域的基本概念，包括工程学科的定义、工程领域的分类和涵盖范围等。
工程领域的未来趋势
探讨工程领域的未来发展方向、新兴技术和趋势，以及面临的挑战和机遇。
工程安全与风险管理措施
工程安全技术措施探讨如何采取技术措施，提高工程项目的安全性，如优化设计方案、采用先进施工工艺等。
工程风险管理策略根据工程风险等级，制定相应的风险管理策略，如风险规避、风险减轻、风险转移等。
工程安全与风险管理实践分享工程安全与风险管理的实践经验，包括安全管理制度建设、应急预案制定、安全培训等，提高工程人员的风险管理能力。
05
工程团队协作与沟通
工程团队协作概述
工程团队协作的定义与重要性工程团队协作的核心要素
工程团队协作的挑战与解决方案
工程团队沟通技巧与方法
有效的沟通技巧倾听与理解表达清晰与准确
工程团队沟通技巧与方法
01
尊重与包容
02
团队沟通方法
定期会议与进度汇报
03
工程团队沟通技巧与方法
在线协作工具与平台面对面交流与讨论
职业规划
根据个人兴趣和特长，制定合理的职业规划，选择适合自己的工程领域和发展方向。
THANK YOU
ห้องสมุดไป่ตู้
工程团队协作实践案例分析
1
案例一：跨部门协作挑战及应对策略
背景介绍
2
协作挑战分析
3

模板及支架工程施工技术标准培训

1 工艺流程测量放线→搭设支架及主次楞→铺设平台模板→铺梯段底模及外帮板→绑扎钢筋→安装楼梯踏步立模→检查验收钢筋模板→浇筑混凝土→拆模。
2 施工操作要点 …… （一一对应叙述）
4.7 安全、环保措施
4.7.1 模板支架安装搭设与拆除人员必须是经考核合格的专业架子工。架子工应持证上岗。模板支架顶部的实际荷载不得超过模板体系设计及施工方案的规定。不得将外脚手架、缆风绳、泵送混凝土和砂浆的输送管道等固定在模板支架上。
• 3 立杆底部应设置垫板。
4.3.4 模板工程应具备以下作业条件：
• 1 模板支架的支撑面地面已整平夯实，支撑面垫层混凝土或混凝土结构的强度已达到规定值，承载力足够。
• 2 模板、连接件及支承工具已经备齐。（墙柱合模前）墙、柱钢筋绑扎完毕，水电管及预埋件已安装，钢筋保护层垫块已全部绑好；各施工缝接槎处混凝土已处理并清理干净。注意墙柱施工缝剔凿时要严格按墙柱外边线剔凿，不得超出外边线。
• 次楞方钢管的规格型号应符合施工方案要求，外观检查合格。
4.5 施工操作工艺 4.5.1 基础模板施工操作工艺
1 工艺流程
测量放线→钢筋绑扎→模板预拼装→模板支设→浇筑混凝土→模板拆除。
2 施工操作要点
基础模板工程施工操作应按下列步骤进行：
1）测量放线：将控制模板标高、轴线的控制点引测至基坑（槽）壁上，或已安装好的柱或墙的竖向钢筋上；在混凝土垫层上弹出轴线和基础外边线。
• 3.1.5 采用滑模、爬模等类型模架体系时应严格执行相应规范标准。滑模和爬模等工具式模板工程、高大模板
支架工程、顶模体系的专项施工方案应按有关规定进行专家技术论证。专项施工方案的编制及论证要求应符合建设部《关于印发<危险性较大的分部分项工程安全管理办法 >的通知》（建质【2009】87号文）的规定。 • 3.1.6 模板及支架应根据安装、使用和拆除工况进行设计，并满足承载力、刚度和整体稳固性要求。应能可靠地承受新浇筑混凝土的自重、侧压力和施工过程所产生的荷载及风荷载。

钢筋混凝土模板工程ppt课件

模板的分类
模板工程
模板的构造模板的拆除
模板的设计钢筋的种类与验收
钢筋加工
钢筋工程
钢筋的连接钢筋的配料
钢筋的代换
钢筋的绑扎安装与验收混凝土的配料
混凝土的拌制
混凝土工程
混凝土的运输
混凝土的浇注成型
混凝土的养护预应力用钢材
预应力混凝土工程
预应力张拉锚固系统预应力用液压千斤顶
预应力混凝土施工工艺
10
模板工程
施工技术与组织
混凝土结构工程中为什么要使用模板?
由水泥、砂石、水以及外加剂经过搅拌机搅拌出的混凝土具有一定流动性。需要浇筑在与构件形状尺寸相同的模型内，经过凝结硬化，才能成为所需要的结构构件。
模板就是使钢筋混凝土结构或构件成型的模型板，是混凝土构件成型的一个十分重要的组成部分。
模板工程 ——模板的分类
约瑟夫·莫尼哀
右图为首座钢筋混凝土桥，桥长16米、宽4米，是座人行的拱式体系桥。
约瑟夫·莫尼哀主持建造的首座钢筋混凝土桥
概述—混凝土结构工程
混凝土结构的应用
建筑工程（天津117大厦）
特种结构（烟筒）
特种结构（水塔）
桥梁
水利工程（长江葛洲土结构工程
滑升模板提升模板移动式模板
“模壳” 永久性模板
大模板飞模
隧道模
模板工程 ——模板的分类
一、按所用材料分类
序号名称
1 木模板
2 钢模板
3 钢框木（竹）胶
合板
4 无框模板
材料
木材
钢材
热轧异型钢为框覆膜胶合板、覆架；以木、竹胶膜高强竹胶合板、
合板作为面板覆膜复合板

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

⑸对于通排柱模板，应先装两端柱模板，校正固定后，再在柱模板上口拉通线校正中间各柱模板。
独立柱模板的支撑
4.1 模板工程
3 梁模板梁的特点是跨度大、宽度小而高度大。梁模板及支撑系统要
求稳定性好,有足够的强度和刚度,不产生超过规范允许的变形。
⑴ 梁模板应在复核梁底标高、校正轴线位置无误后进行。
⑵梁底板下用顶撑(琵琶撑)支设，顶撑间距视梁的断面大小而定，一般0.8～1.2m，顶撑之间应设水平拉杆和剪刀撑，使之互相拉撑成为一整体，当梁底距地面高度大于6m时，应搭设排架或满堂红脚手架支撑；为确保顶撑支设的坚实，应在夯实的地面上设置垫板和楔子。
T形梁支模
⑶ 梁侧模下方应设置夹木，将梁侧模与底模板夹紧，并钉牢在顶撑上。梁侧模上口设置托木，托木的固定可上拉(上口对拉)或下撑(撑于顶撑上)，梁高度 ≥700mm 时，应在梁中部另加斜撑或对拉螺栓固定。
4.1 模板工程
有斜撑的梁模板
梁底模板及支架
预应力大梁的钢管排架支模
台阶型基础要保证上下模板不发生相对位移。土质良好时，阶型基础的最下一阶可采用原槽浇筑。
2 柱模板
柱子的特点是断面尺寸不大而高度较大。
⑴ 弹线及定位：先在基础面(楼面)弹出柱轴线及边线，同一柱列则先弹两端柱，再拉通线弹中间柱的轴线及边线。按照边线先把底盘固定好，然后再对准边线安装柱模板。
⑵ 柱箍的设置：为防止砼浇筑时模板发生鼓胀变形，柱箍应根据柱模断面大小经计算确定，下部的间距应小些，往上可逐渐增大间距，但一般不超过1.0m。柱截面尺寸较
大时，应考虑在柱模内设置对拉螺栓。
4.1 模板工程
柱子木模板
4.1 模板工程
花辨形墩柱模板拼装现场
矩形柱模板支设现场
4.1 模板工程
⑶柱模板须在底部留设清理孔，沿高度每 2m 开有砼浇筑孔和振捣孔。
柱模门子板
独立柱模板的校正
⑷ 柱高≥4m时，柱模应四面支撑，柱高≥6m时，不宜单根柱支撑，宜几根柱同时支撑组成构架。
U型卡钢定型模板
钩
对
头
拉
螺
螺
栓
栓
② 钢木定型模板
面板由钢板改为复塑竹胶合板、纤维板等，自重比钢模轻1/3，用钢量减少1/2，是一种针对钢模板投资大、工人劳动强度大的改良模板。
4.1 模板工程
钢框木模板
钢框复塑竹胶合模板
钢框木定型模板组合的大模板
2) 覆塑竹胶合模板
4.1 模板工程
覆塑竹胶合模板是目前广泛使用的一种模板。有单面覆塑和双面覆塑，规格为2440～1220mm，厚度10～12mm。竹胶合模板组织严密、坚硬强韧，板面平整光滑，可钻可锯、耐低温高温，可用于施工现浇清水砼专用模板。
4.1 模板工程
2 模板的分类
按材料分：有木模板、竹模板、钢木模板、钢模板、塑料模板、铸铝合金模板、玻璃钢模板等。
按工艺分：有组合式模板、大模板、滑升模板、爬升模板、永久性模板以及飞模、模壳、隧道模等。
模板系统的组成：包括模板板块和支架两大部份。模板板块是由面板、次肋、主肋等组成。支架则有支撑、桁架、系杆及对拉螺栓等不同的形式。
4.1 模板工程
1) 组合式模板
组合模板是一种工具式的定型模板，由有一定模数的若干类型的板块、角模、支撑和连接件组成，拼装灵活，可拼出多种尺寸和形状，通用性强，适应各类建筑物的梁、柱、板、墙、基础等构件的施工需要，也可拼成大模板、隧道模和台模等。
组合式钢模板
组合式钢模板
4.1 模板工程
① 组合式钢模板
钢定型模板由边框、面板、横肋组成，面板为2.3～2.5mm 的钢板，模板类型主要有平面模板、阴角模板、阳角模板和连接模板，连接件主要有U型卡、钩头螺栓、对拉螺栓和扣件等。钢模板一次性投资大，需多次周转使用才有经济效益，工人操作劳动强度大，回收及修整的难度大，钢定型模板已逐渐较少使用。
阴角模板
密肋楼板浇筑砼前
4.1.2 模板的构造
1 基础模板基础的特点是高度小而体积较大。
1) 柱下单独基础模板
模板安装前，应核对基础垫层标高，弹出基础的中心线和边线，将模板中心线对准基础中心线，然后校正模板上口标高，符合要求后要用轿杠木搁置在下台阶模板上，斜撑及平撑的一端撑在上台阶模板的背方上，另一端撑在下台阶模板背方顶上。
⑷ 当梁的跨度≥4m时，梁模板的跨中要起拱，起拱高度为梁跨度的1～3‰。
4.1 模板工程
大梁模板的支设
4.1 模板工程
4 板模板板模板一般面积大而厚度不大，板模板及支撑系统要保证
能承受砼自重和施工荷载，保证板不变形、不下垂。
⑴ 底层地面应夯实，底层和楼层立柱应垫通长脚手板，多层支架时，上下层支柱应在同一竖向中心线上。
酚醛树脂胶合板模板
竹胶合板模板铺设楼面模板
3) 模壳
是用于钢筋砼密肋楼板的一种工具式模板。密肋楼板由薄板与间距较小的密肋组成，模板的拼装难度大，且不经济。采用塑料或玻璃钢按密肋楼板的规格尺寸加工成需要的模壳，则具有一次成型、多次周转的便利。
4.1 模板工程
采用模壳的密肋楼板
模壳成品堆场
密肋楼板模壳安装
4.1 模板工程
阶形独立基础模板安装
4.1 模板工程
弹出基础中线
安装基础模板
2) 杯口基础模板
杯芯模板
杯芯模两侧要钉上轿
杠木,以便搁置在上台阶模板
上，杯芯模不设底模板，以轿杠
利杯口底部砼振捣。
木
高质量的柱下独立基础
上阶模板Leabharlann 钢钢管管背背方方平撑
下阶模板
4.1 模板工程
1) 条形基础模板
先核对垫层标高，在垫层上弹出基础边线，将模板对准基础边线垂直竖立，模板上口拉通线，校正调平无误后用斜撑及平撑将模板钉牢；有地梁的条形基础，上部可用工具式梁卡固定，也可用钢管吊架或轿杠木固定。
4.1 模板工程 4.1.1 模板工程的基本要求及模板分类
1 模板工程的基本要求
模板是使砼构件按几何尺寸成型的模型板，施工中要求能保证结构和构件的形状、位置、尺寸的准确；具有足够的强度、刚度和稳定性；装拆方便能多次周转使用；接缝严密不漏浆。
模板工程对施工成本的影响显著。一般工业与民用建筑中，平均1m3砼需用模板7.4m2，模板费用约占砼工程费用的30%，占用工总量的50%。在砼结构施工中选用合理的模板形式、模板结构及施工方法，对加速砼工程施工和降低造价有显著效果。
