高中物理考点：电场线的理解及应用

电场线高二物理知识点电场线是描述电场强度的一种图形表示方法。

它是指以电荷所在位置为起点，沿着电场方向，通过无数电场点的轨迹，形成的连续曲线。

在高二物理中，电场线是一个重要的知识点。

本文将从电场线的概念、性质以及应用等方面进行介绍。

一、电场线的概念电场线是一种用来表示电场强度的图形表示方法。

在电荷附近，电场线是从正电荷出发，指向负电荷的；在正电荷附近，则是从其中心辐射状向外发出；在负电荷附近则是朝外发散。

电场线密集的地方电场强度大，而电场线稀疏的地方电场强度小。

电场线既可以是连续的曲线，也可以是折断的线段。

电场线的方向和电场强度的方向相符。

二、电场线的性质1. 电场线不会相交：因为如果电场线相交，则意味着在相交的点上存在两个不同的电场强度，这与电场的定义相矛盾。

2. 电场线趋向于垂直于导体表面：在导体表面上，电场线的切线方向总是与导线表面垂直。

3. 电场线趋向于垂直于等势面：电场线和等势面相交的点上，电场线的切线方向和等势面法线方向垂直。

4. 电场线在导体内部不会存在：在导体内部，电子会被导体中的其他电子吸引，导致电子运动方向趋于随机，不存在明显的电场线。

5. 电场线的密度表示电场强度：电场线的密度越大，表示在该区域电场强度越大；电场线的密度越小，表示在该区域电场强度越小。

三、电场线的应用1. 利用电场线判断电场强度分布：通过观察电场线的分布情况，可以判断出电场强度在空间中的变化情况。

例如，电场线密集的地方表示电场强度大，而电场线稀疏的地方表示电场强度小。

2. 分析电场中带电粒子的运动轨迹：带电粒子在电场中会受到电场力的作用，沿着电场线方向运动。

因此，通过观察带电粒子在电场线上的运动轨迹，可以推断出它在电场中的受力情况。

3. 设计电场探测仪器：电场线的分布可以直观地揭示电场的特性，因此可以设计出一些基于电场线分布的电场探测仪器，用于检测和测量电场的强度。

4. 研究电场中的电介质特性：电场线在电介质中的分布情况与电介质特性有关，通过观察电场线的分布，可以研究电介质的绝缘性能以及介电常数等特性。

电场强度与电场线的描述电场是物理学中一个重要的概念，用于描述与电荷相互作用的现象。

电场强度和电场线是描述电场特性的关键概念和工具。

本文将就电场强度和电场线的概念、描述以及其在物理学中的应用进行详细阐述。

一、电场强度的概念电场强度是描述电场中电荷受力情况的物理量，用符号E表示。

在电场中放置一个试验电荷q_0，当它受到电场力F_e作用时，电场强度E的定义为E=F_e/q_0。

电场强度的单位为牛顿/库仑（N/C）。

二、电场强度的描述为了更好地理解和描述电场强度，我们可以通过等势线和场线来进行描绘。

等势线是指在电场中，处于同一电势的点组成的曲线。

场线则是描述电荷周围电场方向的线条。

1. 等势线的描述等势线上各点的电势相等，且垂直于电场线的方向。

电场强度与等势线的关系是在等势线上任意两点之间，电场强度与等势线的切线方向垂直。

等势线的密集程度表明了电场强度的大小，密集的等势线表示电场强度较大，稀疏的等势线则表示电场强度较小。

2. 场线的描述场线是描述电荷周围电场方向的线条，其方向与电场强度的方向相同。

场线从正电荷指向负电荷，或由正电荷无线延伸到无穷远处。

场线的密集程度表示电场强度的大小，密集的场线表示电场强度较大，稀疏的场线表示电场强度较小。

场线的分布形态可以描述电场的空间分布情况。

三、电场强度与电场线的应用电场强度与电场线在物理学中有着广泛的应用，以下是其中的几个方面：1. 电荷受力分析通过电场强度的描述，可以计算出电荷在电场中所受的力，从而探究电荷的受力情况。

利用电场线可以直观地了解电荷受力的方向。

2. 电势能计算电场强度与电势能存在一定的关系，可以通过电场强度的分布计算电荷的电势能。

电场线可以辅助理解电势能在电场中的分布规律。

3. 电场的工作与能量转换在电场中，电荷在电场力的作用下进行移动，从而进行电场的工作与能量转换。

电场线可以帮助我们理解电荷在不同位置的势能变化和能量转换过程。

4. 电场的引力与斥力对于引力和斥力的电场，通过电场强度和电场线的描述，我们可以更加深入地理解电荷之间的相互作用情况以及电场的特性。

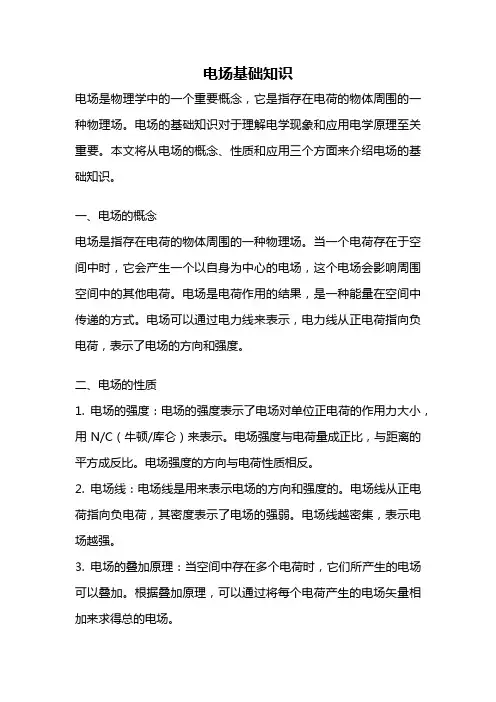

电场基础知识电场是物理学中的一个重要概念，它是指存在电荷的物体周围的一种物理场。

电场的基础知识对于理解电学现象和应用电学原理至关重要。

本文将从电场的概念、性质和应用三个方面来介绍电场的基础知识。

一、电场的概念电场是指存在电荷的物体周围的一种物理场。

当一个电荷存在于空间中时，它会产生一个以自身为中心的电场，这个电场会影响周围空间中的其他电荷。

电场是电荷作用的结果，是一种能量在空间中传递的方式。

电场可以通过电力线来表示，电力线从正电荷指向负电荷，表示了电场的方向和强度。

二、电场的性质1. 电场的强度：电场的强度表示了电场对单位正电荷的作用力大小，用N/C（牛顿/库仑）来表示。

电场强度与电荷量成正比，与距离的平方成反比。

电场强度的方向与电荷性质相反。

2. 电场线：电场线是用来表示电场的方向和强度的。

电场线从正电荷指向负电荷，其密度表示了电场的强弱。

电场线越密集，表示电场越强。

3. 电场的叠加原理：当空间中存在多个电荷时，它们所产生的电场可以叠加。

根据叠加原理，可以通过将每个电荷产生的电场矢量相加来求得总的电场。

4. 电场的势能：电场对电荷做功时，会使电荷的势能发生变化。

电场的势能与电荷的电势差成正比，与电荷量无关。

电场的势能可以通过电势能公式来计算。

5. 电场的能量：电场具有能量，它是由电荷所带电势能转化而来。

电场的能量密度表示了单位体积电场中的能量大小。

6. 电场的屏蔽效应：电场在导体内部受到屏蔽，导体内部的电场强度为零。

这是因为导体内部的自由电子会受到电场力的作用而移动，使得导体内部的电场被屏蔽掉。

三、电场的应用电场的基础知识在现代科学和技术中有广泛的应用。

以下列举几个例子：1. 静电除尘：利用电场的作用力可以将空气中的尘埃和颗粒物带电，然后通过电场的作用力将其吸附到带有相反电荷的电极上，从而实现除尘的效果。

2. 静电喷涂：利用电场的作用力可以将液体喷雾带电，然后通过电场的作用力将其吸附到带有相反电荷的工件上，从而实现喷涂的效果。

高中物理电场知识点一、电场概念电场是指电荷在空间中所形成的一种物理场，是由于电荷的存在而产生的，可以对其他电荷施加电力作用。

二、电场强度1.定义：电场强度E是单位正电荷所受到的电力的大小，标量量，单位是伏/米(V/m)。

2.计算：由于电场强度是单位正电荷所受力的大小，可以通过电场强度的定义公式E=F/q计算，其中F为电荷所受力，q为单位正电荷的电荷量。

三、电场线与电势1.电场线：电场线是指在电场中，在任意一点的切线方向上，使得切线方向为电场强度方向的曲线。

2.电势：电势是指单位正电荷所具有的电位能，是标量量，用V表示，单位是伏特(V)。

3.电势的计算：电势的计算可以通过电场力做功的公式V=W/q计算，其中W为电场力对电荷做的功，q为电荷量。

四、点电荷的电场1.点电荷：电量集中在一个极点上的电荷称为点电荷。

2. 点电荷的电场强度：点电荷的电场强度E与与其距离r的关系式为E=kq/r^2，其中k为电场常数，q为点电荷的电荷量。

五、均匀带电直导线的电场1.均匀带电直导线：均匀带电直导线是指线上的电荷分布均匀的直导线。

2.均匀带电直导线的电场强度：均匀带电直导线上点P处的电场强度E与点P到直导线的距离r的关系式为E=λ/2πεr，其中λ为导线上单位长度的电荷量，ε为真空介电常数。

六、均匀带电平面的电场1.均匀带电平面：电荷均匀分布在一个平面上的电荷平面。

2.均匀带电平面的电场强度：均匀带电平面上点P处的电场强度E与点P到平面的距离d的关系式为E=σ/2ε，其中σ为平面上单位面积的电荷量。

七、电势差与电势能1. 电势差：在电场中，两点A和B之间的电势差Vab是指单位正电荷从A点移动到B点所获得的电位能的变化量。

2.电势能：电荷在电场中具有的电位能，当电荷与电势零点之间存在电势差时，电荷具有电势能。

八、电容和电容器1.电容：电容C是指单位电势差U所存储的电荷量，是标量量，单位是法拉(F)。

2.电容器：电容器是指能够存储电荷并且具有电容的器件。

物理高二知识点电场线物理高二知识点：电场线电场线是描述电场强度和方向的一种图形表示方法，通过电场线可以直观地了解电场的分布情况和性质。

本文将为您介绍电场线的基本概念、作图方法和应用。

一、电场线的概念电场线是一种惯用的图示电场的手段，它是垂直于电场力线的曲线。

在空间中，电场线是无数根互不相交的曲线，每根电场线上的任意一点处的切线方向就是该点的电场强度的方向。

二、电场线的作图方法1. 了解电荷分布情况在绘制电场线前，首先需要明确电荷的位置和性质。

电场线的起源是正电荷或负电荷，可以是单个电荷，也可以是多个电荷。

了解电荷的性质和位置，有助于确定电场线的起点和方向。

2. 划定等势线等势线是垂直于电场线的曲线，沿等势线上的各点的电势相等。

在绘制电场线时，可以先画出一些等势线，以便更好地描述电场区域的特点。

3. 确定电场线的方向和密度根据电场线的定义，我们知道电场线上任意一点处的切线方向即为该点的电场强度方向。

在作图过程中，可以通过画出电场线的方向箭头来表示电场强度的方向。

同时，根据电场线的密度，可以表示电场强度的大小。

4. 进行电场线的绘制根据以上步骤确定电场线的起点、方向和密度后，可以开始绘制电场线。

从电荷周围开始绘制，通过调整画线的曲率和长度，使电场线尽可能地反映电场的特点与分布情况。

三、电场线的应用1. 判断电场分布情况通过观察电场线的密度和分布形态，可以判断出电场所在区域的特点，并进一步研究电场的性质及其对电荷的影响。

2. 分析电场力的大小和方向根据电场线的形状和密度，可以推测电场力的大小和方向。

电场线越密集，说明电场力越强；电场线的方向箭头也可以帮助我们了解电场力的方向。

3. 预测电场中带电粒子的运动轨迹带电粒子在电场中受到电场力的作用，其运动轨迹可以通过电场线来预测。

带正电荷的粒子将沿着电场线指向正电荷的方向运动，而带负电荷的粒子则相反。

4. 研究电场势能和电场能量电场线的等势线是电场的力线，任何一点的电场力功都为零。

电场中的电势和电场线电场是物理学中一个重要的概念。

在电场中，电势和电场线是两个关键概念。

本文将对电场中的电势和电场线进行论述，并探讨它们的性质和应用。

一、电势的概念和性质电势是描述电场中某一点的电能与单位电荷之比。

在静电场中，电势可以表示为V=-∫E·dr，其中E是电场强度，r是沿着电势线的路径。

电势具有以下性质：1. 电势是标量。

电势没有方向，只有大小。

它描述了电场对电荷的作用程度。

2. 电势与路径无关。

在静电场中，电势只与电点的位置有关，与路径无关。

因此，两个位置间的电势差只取决于起点和终点的位置。

3. 电势的单位是伏特（V）。

二、电场线的概念和性质电场线是描述电场分布的一种可视化方法。

它是一个想象的曲线，与电场的方向相切。

电场线具有以下性质：1. 电场线从正电荷指向负电荷。

电场线的方向指示了电场中正电荷受力的方向。

2. 电场线趋向于垂直于等势面。

等势面是与电势相等的点所构成的曲面。

电场线与等势面垂直，因为等势面上的点电场强度为零。

3. 电场线的密度表示电场的强度。

电场线越接近，表示电场越强。

相反，电场线越稀疏，表示电场越弱。

三、电场的应用电场的概念和性质对于理解和应用于现实世界中的许多现象具有重要意义。

1. 静电防护电场可以用于保护人类和设备免受静电的危害。

例如，工厂中的静电和粉尘可能引发火灾，因此在关键场所设置恰当的电场可以减少或消除静电累积。

2. 静电喷涂静电能够使涂料均匀地沉积在物体表面上，被广泛应用于汽车喷涂等行业。

利用静电，能够在物体表面形成一层厚度均匀的涂料。

3. 电感耦合等离子体质谱技术电场在等离子体质谱技术中起关键作用。

该技术通过电场将样品分离成离子，并利用电势差将离子引导到相应的检测器，从而获得样品的化学信息。

4. 静电电子纺丝静电电子纺丝（Electrospinning）是一种制备纳米纤维薄膜的方法。

通过在高压电场中使高分子溶液产生电荷，可以将溶液薄流入纳米级的纤维。

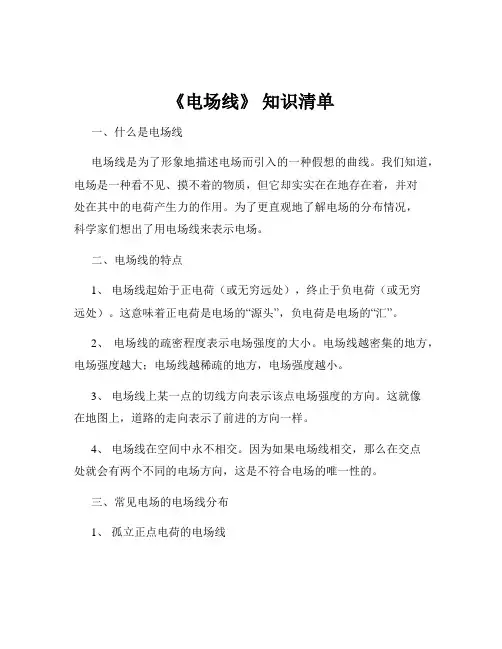

《电场线》知识清单一、什么是电场线电场线是为了形象地描述电场而引入的一种假想的曲线。

我们知道，电场是一种看不见、摸不着的物质，但它却实实在在地存在着，并对处在其中的电荷产生力的作用。

为了更直观地了解电场的分布情况，科学家们想出了用电场线来表示电场。

二、电场线的特点1、电场线起始于正电荷（或无穷远处），终止于负电荷（或无穷远处）。

这意味着正电荷是电场的“源头”，负电荷是电场的“汇”。

2、电场线的疏密程度表示电场强度的大小。

电场线越密集的地方，电场强度越大；电场线越稀疏的地方，电场强度越小。

3、电场线上某一点的切线方向表示该点电场强度的方向。

这就像在地图上，道路的走向表示了前进的方向一样。

4、电场线在空间中永不相交。

因为如果电场线相交，那么在交点处就会有两个不同的电场方向，这是不符合电场的唯一性的。

三、常见电场的电场线分布1、孤立正点电荷的电场线以点电荷为中心，电场线呈放射状向外。

而且距离点电荷越远，电场线越稀疏，表明电场强度逐渐减小。

2、孤立负点电荷的电场线与正点电荷相反，电场线呈放射状向内，同样越远离点电荷，电场线越稀疏。

3、等量同种电荷的电场线当两个点电荷都是正电荷时，电场线在两个电荷连线的中点处最为稀疏，电场强度最小；而在两个电荷连线的中垂线上，中点处的电场强度为零，向两侧电场强度先增大后减小。

当两个点电荷都是负电荷时，电场线分布情况与正电荷类似，只是方向相反。

4、等量异种电荷的电场线电场线从正电荷出发，终止于负电荷。

在两个电荷连线的中垂线上，电场强度方向垂直于中垂线，且从中点向两侧电场强度逐渐减小。

四、电场线与等势面的关系等势面是电场中电势相等的点所组成的面。

电场线与等势面存在着密切的关系：1、电场线总是与等势面垂直。

这是因为如果电场线不与等势面垂直，那么电荷在沿着等势面移动时就会受到电场力的作用而做功，这与等势面的定义（在等势面上移动电荷，电场力不做功）相矛盾。

2、电场线的疏密程度反映了等势面的疏密程度。

高一物理电场知识点总结归纳高一物理学习的一个重要内容就是电场知识。

电场是一个概念相对抽象的物理学知识，但却是理解电学的基石。

在本篇文章中，我将对高一物理学习中的电场知识点进行总结归纳，帮助大家更好地掌握和理解这一重要概念。

1. 电场的定义电场是周围空间中带电粒子所产生的一种物理场。

它是一个矢量场，用来表示空间中每个点的电场强度和方向。

2. 电场的性质(1) 电场是无位置因素的，即它的性质只依赖于点电荷的电荷量和位置，而与观察者的位置无关。

(2) 电场遵循叠加原理，多个电荷的电场矢量可以直接相加。

(3) 电场强度与电荷量成正比，与距离成反比。

3. 电场强度电场强度是电场的一种度量，表示单位正电荷在电场中所受的力。

它是一个矢量，方向与电场力作用的方向一致，大小与电场力的大小成正比。

4. 电场线电场线是用来表示电场分布规律的一种方法。

沿着电场线的方向，电荷在此处受到的力的方向与电场线的方向一致；反之，与电场线垂直。

5. 静电场中的电势电势是电场性质的一个重要参数。

对于一个点电荷，其电势为正。

两个相同电荷之间的电势为正，不同电荷之间的电势为负。

电势的单位是伏特(V)。

6. 电势能电势能是描述电荷在电场中的能量状态的物理量。

当电荷从一个位置移动到另一个位置时，它所获得或失去的能量就是电势能的变化量。

7. 均匀电场中的运动均匀电场是指电场强度大小和方向都相等的电场。

在均匀电场中，电荷受到的力是恒定的，因此它的运动轨迹是匀加速运动。

8. 电势差和电容器电势差指的是在电场中，从一个点移动到另一个点时，单位正电荷所获得或失去的能量。

电容器是一种将电能存储起来的装置，由两个带电板和介质组成。

9. 电场能和电场线的性质电场能是指电荷在电场中具有的能量。

电场线密集说明电场强度大，电场力强；电场线稀疏说明电场强度小，电场力弱。

10. 水平导线中的电荷和电场水平导线中，电荷总是在导线表面分布，并且电场只存在于导线表面。

此时，电场强度的大小与导线的曲率半径有关。

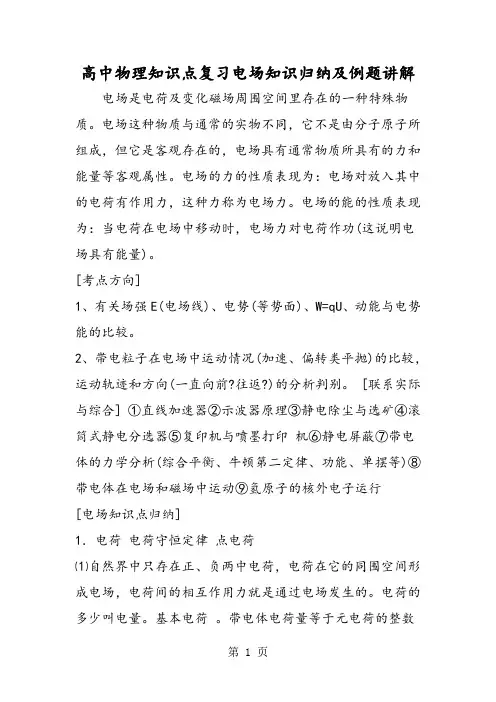

高中物理知识点复习电场知识归纳及例题讲解电场是电荷及变化磁场周围空间里存在的一种特殊物质。

电场这种物质与通常的实物不同，它不是由分子原子所组成，但它是客观存在的，电场具有通常物质所具有的力和能量等客观属性。

电场的力的性质表现为：电场对放入其中的电荷有作用力，这种力称为电场力。

电场的能的性质表现为：当电荷在电场中移动时，电场力对电荷作功(这说明电场具有能量)。

[考点方向]1、有关场强E(电场线)、电势(等势面)、W=qU、动能与电势能的比较。

2、带电粒子在电场中运动情况(加速、偏转类平抛)的比较，运动轨迹和方向(一直向前?往返?)的分析判别。

[联系实际与综合] ①直线加速器②示波器原理③静电除尘与选矿④滚筒式静电分选器⑤复印机与喷墨打印机⑥静电屏蔽⑦带电体的力学分析(综合平衡、牛顿第二定律、功能、单摆等)⑧带电体在电场和磁场中运动⑨氢原子的核外电子运行[电场知识点归纳]1．电荷电荷守恒定律点电荷⑴自然界中只存在正、负两中电荷，电荷在它的同围空间形成电场，电荷间的相互作用力就是通过电场发生的。

电荷的多少叫电量。

基本电荷。

带电体电荷量等于元电荷的整数倍(Q=ne)⑵使物体带电也叫起电。

使物体带电的方法有三种：①摩擦起电②接触带电③感应起电。

⑶电荷既不能创造，也不能被消灭，它只能从一个物体转移到另一个物体，或从的体的这一部分转移到另一个部分，这叫做电荷守恒定律。

带电体的形状、大小及电荷分布状况对它们之间相互作用力的影响可以忽略不计时，这样的带电体就可以看做带电的点，叫做点电荷。

2．库仑定律在真空中两个点电荷间的作用力跟它们的电量的乘积成正比，跟它们间的距离的平方成反比，作用力的方向在它们的连线上，物理表达式为，其中比例常数叫静电力常量，。

(F：点电荷间的作用力(N)， Q1、Q2：两点电荷的电量(C)，r：两点电荷间的距离(m)，方向在它们的连线上，作用力与反作用力，同种电荷互相排斥，异种电荷互相吸引)库仑定律的适用条件是(a)真空，(b)点电荷。

物理电场线知识点电场线是物理学中一个重要的物理模型, 电场线的引入,是人类认识抽象事物本质规律的一个重要的方法。

下面是店铺为你整理的物理电场线知识点，一起来看看吧。

物理电场线知识点1.定义：为了形象描述电场中各点电场强度的强弱及方向，在电场中画出一些曲线，曲线上每一点的切线方向都跟该点的场强方向一致，曲线的疏密程度表示电场的强弱.2.特点：(1)电场线始于正电荷(或无穷远)，终于负电荷(或无穷远);(2)电场线互不相交;(3)电场线和等势面在相交处互相垂直;(4)沿着电场线的方向电势降低;(5)电场线密的地方等差等势面密;等差等势面密的地方电场线也密.3.几种典型的电场线.(1)等量同种电荷的电场如图2甲所示①两点电荷连线中点O处的场强为零，此处无电场线.②两点电荷连线中点O附近电场线非常稀疏，但场强不为零.③从两点电荷连线中点O沿中垂面(线)到无限远，电场线先变密后变疏，即场强先变大后变小.④两点电荷连线中垂线上各点的场强方向和中垂线平行.⑤关于O点对称的两点A与A′、B与B′的场强等大、反向.(2)等量异种电荷的电场如图2乙所示.①两点电荷连线上各点的场强方向从正电荷指向负电荷，沿电场线方向场强先变小再变大.②两点电荷连线的中垂面(线)上，电场线的方向均相同，即场强方向相同，且与中垂面(线)垂直.③关于O点对称的两点A与A′、B与B′的场强等大同向.物理电场线解题方法1.电场线与带电粒子在电场中的运动轨迹的关系：根据电场线的定义，一般情况下，带电粒子在电场中的运动轨迹不会与电场线重合，只有同时满足以下三个条件时，两者才会重合：(1)电场线为直线;(2)电荷初速度为零，或速度方向与电场线平行;(3)电荷仅受电场力或所受其他力合力的方向与电场线平行.2.关于电场线的问题往往与带电粒子的运动联系起来进行考查，解答这类问题应抓住以下几个关键：(1)分析清楚粒子的运动情况，特别是速度和加速度如何变化;(2)根据力和运动的关系，确定粒子所受电场力的大小方向如何变化;(3)根据电场力与场强的关系，确定场强的大小、方向如何变化，从而确定电场线的分布规律.(4)熟悉几种常见电场的电场线分布特点。

物理老师分享：电场线高中物理选修知识点总结！知识点总结关于对电场线的理解(1) 电场是一种客观存在的物质，而电场线不是客观存在的，也就是说电场线不是电场中实际存在的线，而是为了形象地描述电场而画出的，是一种辅助工具．电场线也不是任意画出的，它是根据电场的性质和特点画出的曲线．(2) 电场线的疏密表示场强的大小，电场线越密的地方场强越大．(3) 曲线上各点切线方向表示该点电场强度方向．(4) 电场中的任何两条电场线都不相交．(5) 在静电场中，电场线总是从正电荷出发，终止于负电荷，电场线不闭合．(6) 电场线不是电荷运动的轨迹，电荷沿电场线运动的条件是①电场线是直线；②电荷的初速度为零且只受电场力的作用在电场中运动，或电荷的初速度不为零但初速度方向与电场线在一条直线上．打开今日头条，查看更多图片几种常见电场的电场线分布特征（1) 正、负点电荷形成的电场线．(如图1-3-5所示)① 离电荷越近，电场线越密集，场强越强．方向是正点电荷由点电荷指向无穷远，而负为电荷则由无穷远处指向点电荷．② 在正(负)点电荷形成的电场中，不存在场强相同的点．③若以点电荷为球心作一个球面，电场线处处与球面相垂直，在此球面上场强大小处处相等，方向处处不相同．(2) 等量异种点电荷形成的电场线．(如图1-3-6所示)① 两点电荷连线上各点，电场线方向从正电荷指向负电荷，场强大小可以计算．② 两点电荷连线的中垂面(中垂线)上，电场线方向均相同，即场强方向均相同，且总与中垂面(线)垂直．在中垂面(线上)到O点等距离处各点的场强相等(O为两点电荷连线中点)．③ 在中垂面(线)上的电荷受到的电场力的方向总与中垂面(线)垂直，因此，在中垂面(线)上移动电荷时电场力不做功．(3) 等量同种点电荷形成的电场线．(如图1-3-7所示)① 两点电荷连线中点处场强为零，此处无电场线．② 两点电荷中点附近的电场线非常稀疏，但场强并不为零．③ 两点电荷连线中垂面(中垂线)上，场强方向总沿面(线)远离(等量正电荷)．④ 在中垂面(线)上从O沿面(线)到无穷远，是电场线先变密后变疏，即场强先变强后变弱．⑤ 两个带负电的点电荷形成的电场线与两个正电荷形成的电场线分布完全相同，只是电场线的方向相反．(4) 带等量异种电荷的平行板间的电场线(即匀强电场的电场线)．(如图1-3-8所示)① 电场线是间隔均匀，互相平行的直线．② 电场线的方向是由带正电荷的极板指向带负电荷的极板．(5) 点电荷与带电平板间的电场线．(如图1-3-9所示)匀强电场（1）电场中各点电场强度的大小和方向处处均相同的电场，叫匀强电场．(2) 匀强电场的电场线为间隔均匀、相互平行的直线．相互平行而间隔不均匀的电场线是不存在的．(3) 两块靠近的平行金属板，大小相等，互相正对，分别带有等量的正负电荷量，它们之间的电场除边缘附近外就是匀强电场．点击学长头像，私信“资料”领取第一轮高考复习资料包！。

电场线的理解和应用咱们聊聊这电场线啊，就像是天空中的星星连线，虽然摸不着，但咱能感觉到它那股子神秘劲儿。

你想象一下，在一个静谧的夜晚，抬头望向那繁星点点，是不是感觉它们之间有种微妙的联系，就像是大自然悄悄画好的一张网？电场线，就是那电场的“星图”，虽然咱们看不见电场本身，但电场线就像是它的指纹，独一无二，又清晰可辨。

首先，得明白这电场线是干啥的。

它啊，就像是电场的向导，指引着电荷们该怎么走。

正电荷看到电场线，就像是找到了回家的路，一路顺着箭头跑；而负电荷呢，则是反着来，跟电场线唱反调。

这场景，就像是游乐场里的碰碰车，有规矩地绕着轨道转，只不过咱们的电场线，那可是无形的轨道。

再来说说这电场线的特性吧。

它们啊，都是从正电荷出发，到负电荷结束，中间还可能分叉、合并，就像是河流汇入大海，又或者是树枝分出细枝末节。

而且啊，电场线还有个有趣的特性，那就是它们不会相交。

你想啊，如果两条路在同一点上交汇了，那电荷们还不得晕头转向，不知道该往哪儿走了？所以啊，电场线们都很自觉，各走各的道，互不干扰。

说到这，就得提提电场线的疏密问题了。

这就像是咱们人群中的密集程度，人多的地方挤得慌，人少的地方就宽敞。

电场线密集的地方呢，电场强度就大，电荷们感受到的力量就强；而电场线稀疏的地方呢，电场强度就小，电荷们就像是在散步一样悠闲。

还有啊，电场线还能告诉咱们电场的方向。

就像是风向标一样，只要看到电场线的箭头指向哪里，就知道电场力的方向了。

这对于咱们研究电路、分析电磁现象可太有帮助了。

最后啊，我想说这电场线虽然看不见摸不着，但它却像是电场的灵魂一样，让咱们能够感受到电场的存在和力量。

它就像是自然界中的一个秘密符号，等待着咱们去解读、去探索。

所以啊，朋友们，下次当你再看到那些错综复杂的电路图时，不妨想象一下那些无形的电场线正在其中穿梭、交织吧！。

ʏ戴浩然19世纪30年代,英国科学家法拉第提出了 电荷的周围存在着由它产生的电场 这一观点,随后物理学理论和实验不仅证实了法拉第的这一观点,而且证明了电场是一种客观存在的物质形式㊂电场是看不见㊁摸不着的,为了形象地描述电场中各点电场强度的大小和方向,法拉第还引入了电场线的概念,我们要想顺利走进有趣的电的世界,就必须正确理解电场线,让电场线协助我们完成对电现象的研究㊂一㊁电场线的基本内容1.电场线的画法:电场线是人为地画在三维电场空间中的一条条有方向的曲线,曲线上各点的切线方向表示该点处电场强度的方向,电场线的疏密程度反映电场强度的大小㊂2.电场线的特点:电场线从正电荷或无限远出发,终止于无限远或负电荷;在同一幅图中,电场强度较大的地方电场线较密,电场强度较小的地方电场线较疏;在同一个电场中画出的电场线不能相交(若电场线相交,则交点处就有两个切线方向来表示电场强度的方向,这与电场中每一点的电场强度的方向都是确定的相矛盾),也不能相切(若相切,则切点处电场线趋于无穷密,表明该处的电场强度趋于无穷大,这与实际情况相矛盾)㊂3.常见电场的电场线分布情况如图1所示㊂图1图2例1 如图2所示,带有等量电荷的点电荷Q 1和Q 2固定在M ㊁N 两点,H G 是MN 连线的中垂线,O 是垂足㊂下列说法中正确的是( )㊂A .若两点电荷带有同种电荷,则O M 中点与O N 中点处的电场强度一定相同B .若两点电荷带有同种电荷,则在MN 连线上各点中O 点的电场强度最小,在H G 连线上各点中O 点的电场强度最大C .若两点电荷带有异种电荷,则以O 点为圆心的同一圆周上各点处的电场强度一定相同D .若两点电荷带有异种电荷,则在MN 连线上各点中O 点的电场强度最小,在H G 连线上各点中O点的电场强度最大根据等量同种电荷的电场线分布特点可知,O M 中点与O N 中点处的电场强度大小一定相同,方向一定相反,选项A 错误;O 点的电场强度为0,MN 和H G 连线上除O 点外的其他各点的电场强度都大于0,选项B 错误㊂根据等量异种电荷的电场线分布特点可知,以O 点为圆心的同一圆周上各点处的电场强度的方向并不相同,选项C 错误;O 点的电场强度比MN 连线上的其他各点都小,比H G 连线上的其他各点都大,选项D 正确㊂答案:D二㊁利用电场线解决实际问题1.利用电场线判断试探电荷在电场中受到的静电力的方向㊂因为带正电的试探电荷在电场中受到的静电力的方向与电场线在该点的切线方向相同,带负电的试探电荷在电场中受到的静电力的方向与电场线在该点的切线方向相反,所以利用电场线可以判断试探电荷在电场中受到的静电力的方向㊂图3例2 如图3所示,实线表示由点电荷产生的电场中一簇未标明方向的电场线,虚线表示一带电粒子通过该电场区域时的运动轨迹,A ㊁B 是粒子运动轨迹上33物理部分㊃知识结构与拓展高一使用 2022年5月Copyright ©博看网. All Rights Reserved.的两点㊂若粒子只受静电力作用,则根据图像作出的下述判断中正确的是( )㊂A.粒子一定带正电B .粒子在A ㊁B 两点所受静电力的方向均沿电场线偏向左下方C .粒子在A ㊁B 两点时的速度方向均沿曲线(虚线)切线方向偏向右下方D .粒子在A ㊁B 两点时的加速度方向均沿电场线偏向左下方质点做曲线运动时所受合外力的方向应指向曲线的内侧,因此可以判断粒子在A ㊁B 两点所受静电力的方向均沿电场线偏向左下方,选项B 正确㊂因为电场线未标明方向,所以仅根据粒子所受静电力的方向无法判断粒子所带电荷的电性,选项A 错误㊂根据粒子的受力情况可知,粒子可能从A 点向B 点做加速运动,也可能从B 点向A 点做减速运动,选项C 错误㊂根据牛顿第二定律可知,加速度的方向与合外力的方向相同,因此根据粒子所受静电力的方向可以判断,粒子在A ㊁B 两点时的加速度方向均沿电场线偏向左下方,选项D正确㊂答案:B D2.利用电场线判断试探电荷在电场中受到的静电力的大小㊂因为在同一幅图中电场线密的地方电场强度大,电场线疏的地方电场强度小,所以利用电场线可以判断试探电荷在电场中受到的静电力的大小㊂图4例3 在如图4所示的电场中,中间一根电场线是直线,一带负电的粒子以一定的初速度从A 点进入电场,只受静电力作用,沿电场线运动到B 点,则它的v -t 图像可能是图5中的( )㊂图5根据电场线的分布情况可知,从A 点到B 点,电场强度逐渐变大,粒子所受静电力逐渐变大,加速度逐渐变大㊂若电场线方向向左,则粒子受到的静电力向右,粒子做加速度逐渐变大的加速运动,粒子的v -t 图像可能是图5中的B ;若电场线方向向右,则粒子受到的静电力向左,粒子做加速度逐渐变大的减速运动,粒子的v -t 图像可能是图5中的D ㊂答案:BD图61.在如图6所示的电场中,中间一根电场线是直线,一带正电的粒子从O 点由静止开始仅在静电力的作用下运动到A 点㊂取O 点为坐标原点,水平向右为x 轴正方向,则如图7所示的表示粒子运动速度v 和加速度a 随时间t 的变化图像中可能正确的是( )㊂图7图82.如图8所示,正方形四个顶点处分别固定有点电荷A ㊁B ㊁C ㊁D ,四个点电荷的带电荷量均为q ,其中点电荷A ㊁C 带正电,点电荷B ㊁D 带负电,P 点位于过正方形中心O 并与正方形垂直的直线上,P 点到O 点的距离为x ㊂若从P 点由静止释放一个带正电的试探电荷,则该试探电荷仅在静电力作用下如何运动参考答案:1.B D 2.保持静止状态㊂作者单位:江苏省丹阳市吕叔湘中学(责任编辑 张 巧)43 物理部分㊃知识结构与拓展 高一使用 2022年5月Copyright ©博看网. All Rights Reserved.。

《电场线》知识清单一、什么是电场线电场线是为了形象地描述电场而引入的假想曲线。

它并不是实际存在的物质，而是一种用来帮助我们直观理解电场性质的工具。

我们可以把电场线想象成地图上的道路，只不过这些“道路”表示的是电场的强度和方向。

电场线上每一点的切线方向都与该点的电场强度方向一致，而电场线的疏密程度则表示电场强度的大小。

二、电场线的特点1、电场线始于正电荷（或无穷远），终于负电荷（或无穷远）这就好比水流从高处流向低处，正电荷就像是电场中的“高处”，负电荷则是“低处”，电场线反映了这种“流动”的方向。

2、电场线在空间中不相交如果电场线相交，那么在交点处就会有两个不同的电场方向，这与电场的唯一性相矛盾。

3、电场线的疏密表示电场强度的大小电场线越密集的地方，电场强度越大；电场线越稀疏的地方，电场强度越小。

4、电场线是不闭合的曲线这是因为静电场是有源场，电荷是电场的源。

三、常见电场的电场线分布1、孤立正电荷的电场线以正电荷为中心，电场线呈放射状向外发散。

2、孤立负电荷的电场线电场线呈放射状向负电荷聚拢。

3、等量同种电荷的电场线（1）正电荷两正电荷连线中点电场强度为零，从连线中点沿中垂线向外，电场强度先增大后减小。

（2）负电荷情况与正电荷类似，但电场强度的方向相反。

4、等量异种电荷的电场线（1）两电荷连线的中垂线上，电场强度方向与中垂线垂直，且指向负电荷一侧。

（2）从正电荷到负电荷，电场强度先减小后增大。

5、匀强电场的电场线电场线相互平行且等间距，电场强度大小和方向处处相同。

四、电场线与等势面的关系1、电场线与等势面垂直因为沿着电场线的方向，电势逐渐降低，如果电场线不与等势面垂直，就无法保证在移动电荷时电场力做功与路径无关。

2、电场线的方向指向电势降低的方向顺着电场线的方向移动正电荷，电场力做正功，电势能减少，电势降低。

3、等势面越密集的地方，电场强度越大这就如同等高线越密集的地方，地势越陡峭，电场线越密集，电场强度越大。
