城市轨道交通电力牵引复习资料第一章牵引理论基础1、目前，绝大多数城市轨道交通车辆属于钢轮钢轨式，运行的任何一种工况，都依赖于车轮和钢轨的相互作用力。
在钢轮钢轨式城市轨道交通车辆中，牵引动力由牵引电动机通过传动机构，传递给动车的动力轮对(动轮)，由车轮和钢轨的相互作用，产生使车辆运动的反作用力。
2、空转：因驱动转矩过大，破坏粘着关系，使轮轨间出现相对滑动的现象，称为“空转”。
3、粘着：由于正压力而保持动轮与钢轨接触处相对静止的现象称为“粘着”。
4、蠕滑：在动轮正压力的作用下，轮轨接触处产生弹性变形，形成椭圆形的接触面。
从微观上看，两接触面是粗糙不平的。
由于切向力的作用，动轮在钢轨上滚动时，车轮和钢轨的粗糙接触面产生新弹性变形，接触面间出现微量滑动，即“蠕滑”。
5、蠕滑速度：由于蠕滑的存在，牵引时动轮的波动圆周速度将比其前进速度高，速度差称为蠕滑速度，用蠕滑率表示。
，式中—动轮的前进速度；—动轮的转动角速度。
6、论述：粘着系数与改善粘着的方法。
（P5）（一）影响粘着系数的重要因素：①动轮踏面与钢轨表面状态；②线路质量；③车辆运行速度和状态；④动车有关部件的状态。
（二）改善粘着的方法：①修正轮轨表面接触条件，改善轮轨表面不清洁状态；②试法改善轨道车辆的悬挂系统，以减轻轮对减载带来的不利影响。
常用的措施：撒沙、清洗轨道、打磨钢轨，改进匝瓦材料如用增粘匝瓦，改善车辆悬挂减少轴重转移。
7、制动方法分为三类：①摩擦制动：包括闸瓦制动和盘式制动；②电气制动：包括电阻制动和再生制动；③电磁制动：包括磁轨制动和涡流制动。
8、电磁制动的最大优点是所产生的制动力不受轮轨间的粘着条件限制。
9、摩擦制动和电气制动都是通过轮轨粘着产生制动力的。
10、当动轮对的牵引力大于最大粘着力时，轮对就发生空转。
11、轨道交通车辆在设计时，充分考虑了轮轨之间的粘着利用，但是没有粘着控制系统的轨道车辆动车只能靠其自然特性运行，难以运用到粘着极限。

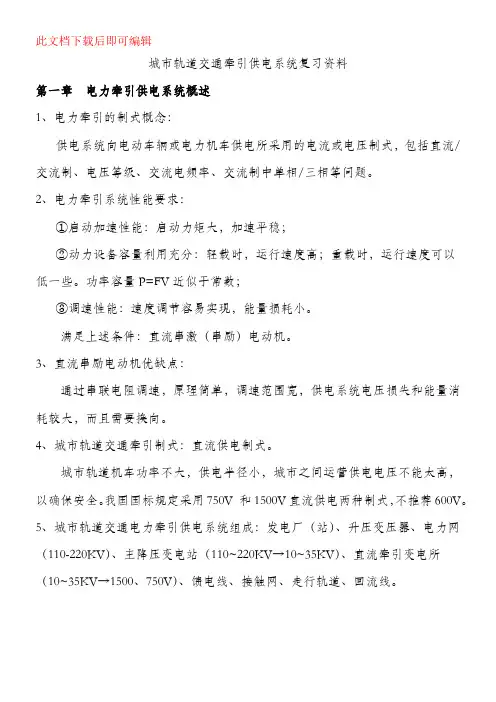

此文档下载后即可编辑城市轨道交通牵引供电系统复习资料第一章电力牵引供电系统概述1、电力牵引的制式概念：供电系统向电动车辆或电力机车供电所采用的电流或电压制式，包括直流/交流制、电压等级、交流电频率、交流制中单相/三相等问题。
2、电力牵引系统性能要求：①启动加速性能：启动力矩大，加速平稳；②动力设备容量利用充分：轻载时，运行速度高；重载时，运行速度可以低一些。
功率容量P=FV近似于常数；③调速性能：速度调节容易实现，能量损耗小。
满足上述条件：直流串激（串励）电动机。
3、直流串励电动机优缺点：通过串联电阻调速，原理简单，调速范围宽，供电系统电压损失和能量消耗较大，而且需要换向。
4、城市轨道交通牵引制式：直流供电制式。
城市轨道机车功率不大，供电半径小，城市之间运营供电电压不能太高，以确保安全。
我国国标规定采用750V 和1500V直流供电两种制式，不推荐600V。
5、城市轨道交通电力牵引供电系统组成：发电厂（站）、升压变压器、电力网（110-220KV）、主降压变电站（110~220KV→10~35KV）、直流牵引变电所（10~35KV→1500、750V）、馈电线、接触网、走行轨道、回流线。
6、组成统一的电力供电系统的优点：①充分利用动力资源；②减少燃料运输；③提高供电可靠性；④提高发电效率。
7、环形供电接线：由两个或两个以上主降压变电站和所有的牵引变电所用输电线联成一个环行。
8、环形供电接线的优缺点：环行供电是很可靠的供电线路，因为在这种情况下，一路输电线和一个主降压变电站同时停止工作时，只要其母线仍保持通电，就不致中断任何一个牵引变电所的正常供电。
但其投资较大。
9、双边供电接线：由两个主降压变电站向沿线牵引变电所供电，通往牵引变电所的输电线都经过其母线联接，为了增加供电的可靠性．用双路输电线供电，而每路按输送功率计算。
这种接线可靠性稍低于环行供电。
当引入线数目较多时，开关设备多，投资增加。
10、电网向牵引变电所供电形式：环形供电接线、双边供电接线、单边供电接线、辐射形供电接线。

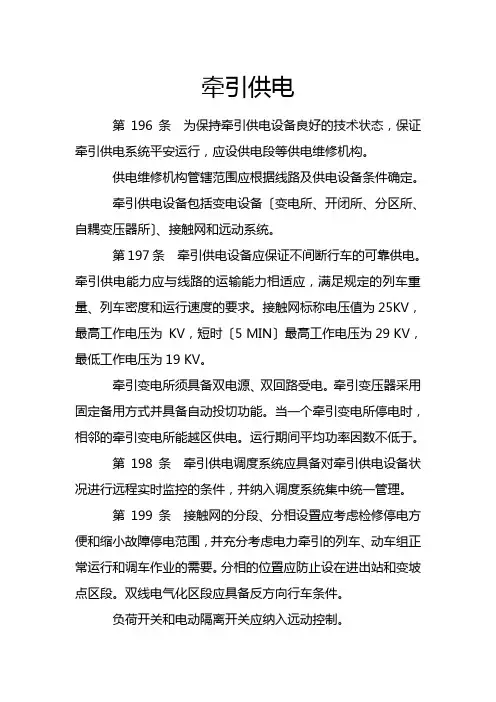

牵引供电第196条为保持牵引供电设备良好的技术状态，保证牵引供电系统平安运行，应设供电段等供电维修机构。
供电维修机构管辖范围应根据线路及供电设备条件确定。
牵引供电设备包括变电设备〔变电所、开闭所、分区所、自耦变压器所〕、接触网和远动系统。
第197条牵引供电设备应保证不间断行车的可靠供电。
牵引供电能力应与线路的运输能力相适应，满足规定的列车重量、列车密度和运行速度的要求。
接触网标称电压值为25KV，最高工作电压为KV，短时〔5 MIN〕最高工作电压为29 KV，最低工作电压为19 KV。
牵引变电所须具备双电源、双回路受电。
牵引变压器采用固定备用方式并具备自动投切功能。
当一个牵引变电所停电时，相邻的牵引变电所能越区供电。
运行期间平均功率因数不低于。
第198条牵引供电调度系统应具备对牵引供电设备状况进行远程实时监控的条件，并纳入调度系统集中统一管理。
第199条接触网的分段、分相设置应考虑检修停电方便和缩小故障停电范围，并充分考虑电力牵引的列车、动车组正常运行和调车作业的需要。
分相的位置应防止设在进出站和变坡点区段。
双线电气化区段应具备反方向行车条件。
负荷开关和电动隔离开关应纳入远动控制。
枢纽及较大区段站应设开闭所。
确需由车站接触网引接小容量非牵引负荷时，须经铁路局批准。
第2021 牵引供电设备检修、试验和抢修应配备牵引供电平安检测监测系统，变电检测、试验设备，接触网检修、检测设备，接触网抢修车列，绝缘子冲洗设备等设备、设施。
第2021 接触网一般采用链型悬挂方式，其最小张力见第10表。
接触线一般采用铜合金材质。
第2021 接触线距钢轨顶面的高度不超过6500 MM；在区间和中间站，不小于5 700 MM〔旧线改造不小于5 330 MM〕；在编组站、区段站和个别较大的中间站站场，不小于6 2021MM；站场和区间宜取一致；双层集装箱运输的线路，不小于6 330 MM。
在电气化铁路竣工时，由施工单位在接触网支柱内缘或隧道边墙标出线路的轨面标准线，开通前供电、工务单位要共同复查确认，有砟轨道每年复测一次，复测结果与原轨面标准线误差不得大于±30 MM。
1牵引供电系统概述1、题干:( )是指同时影响上、下行正线行车设备正常使用而安排的作业时间。
选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。
正确答案：B2、题干:( )是指两条及以上干线在同一车站相连时,需同时影响同一车站两条干线行车设备正常使用而安排的作业时间。
选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。
正确答案：C3、题干:( )是指列车运行图预留的、对复线运营线中的单线单方向行车设备进行维修作业的时间。
选项:——[单选题]A V 型“天窗”B 垂直“天窗”C 同步“天窗”D 临时“天窗”。
正确答案：A4、题干:()适用于故障较多的长输电线路以及主变压器不需要经常切换的场合。
选项:——[单选题]A 内桥接线B 外桥接线C 双 T 接线D 单母线分段正确答案：A5、题干:()适用于故障较少的较短输电线路以及主变压器按固定备用方式需要经常切换的场合。
选项:——[单选题]A 内桥接线B 外桥接线D 单母线分段正确答案：B6、题干:牵引网当量阻抗 Z 为()。
选项:——[单选题]A A、R+XcosφB B、Rsinφ+XC C、Rcosφ+XsinφD D、Rsinφ+Xcosφ正确答案：C7、题干:AT 供电方式牵引变压器二次侧额定电压为()。
选项:——[单选题]A 27.5kVB 55kVC 20kVD 35kV正确答案：B8、题干:我国牵引变电所采用()。
选项:——[单选题]A 自动备用方式B 移动备用方式C 固定备用方式D 手动备用方式正确答案：C9、题干:国家规定:电气化铁道牵引负荷在牵引变电所牵引变压器高压侧的月平均功率因数应达到()以上。
选项:——[单选题]A 0.9B 0.85C 0.8D 0.95正确答案：A10、题干:牵引变电所()就是各相邻牵引变电所进线侧分别接入电力系统的不同相。
选项:——[单选题]A 越区供电B 同相供电C 换相联结正确答案：C11、题干:()把电力系统三相电压变成对称两相电压。
城市轨道交通牵引供电系统复习资料第一章电力牵引供电系统概述1、电力牵引的制式概念：供电系统向电动车辆或电力机车供电所采用的电流或电压制式，包括直流/交流制、电压等级、交流电频率、交流制中单相/三相等问题。
2、电力牵引系统性能要求：①启动加速性能：启动力矩大，加速平稳；②动力设备容量利用充分：轻载时，运行速度高；重载时，运行速度可以低一些。
功率容量P=FV近似于常数；③调速性能：速度调节容易实现，能量损耗小。
满足上述条件：直流串激（串励）电动机。
3、直流串励电动机优缺点：通过串联电阻调速，原理简单，调速范围宽，供电系统电压损失和能量消耗较大，而且需要换向。
4、城市轨道交通牵引制式：直流供电制式。
城市轨道机车功率不大，供电半径小，城市之间运营供电电压不能太高，以确保安全。
我国国标规定采用750V 和1500V直流供电两种制式，不推荐600V。
5、城市轨道交通电力牵引供电系统组成：发电厂（站）、升压变压器、电力网（110-220KV）、主降压变电站（110~220KV→10~35KV）、直流牵引变电所（10~35KV→1500、750V）、馈电线、接触网、走行轨道、回流线。
6、组成统一的电力供电系统的优点：①充分利用动力资源；②减少燃料运输；③提高供电可靠性；④提高发电效率。
7、环形供电接线：由两个或两个以上主降压变电站和所有的牵引变电所用输电线联成一个环行。
8、环形供电接线的优缺点：环行供电是很可靠的供电线路，因为在这种情况下，一路输电线和一个主降压变电站同时停止工作时，只要其母线仍保持通电，就不致中断任何一个牵引变电所的正常供电。
但其投资较大。
9、双边供电接线：由两个主降压变电站向沿线牵引变电所供电，通往牵引变电所的输电线都经过其母线联接，为了增加供电的可靠性．用双路输电线供电，而每路按输送功率计算。
这种接线可靠性稍低于环行供电。
当引入线数目较多时，开关设备多，投资增加。
10、电网向牵引变电所供电形式：环形供电接线、双边供电接线、单边供电接线、辐射形供电接线。
一. 普速铁路接触网工作人员安全等级的规定分为五级。
二.普速铁路接触网工作人员安全等级三级允许担当的工作为1.各种高空和停电作业。
2.间接带电作业。
3.隔离开关倒闸作业。
4.防护工作。
5.要令人及倒闸作业、停电作业、验电接地监护人。
必须具备的条件1.参加接触网运行和检修工作1年以上，具有技工学校或相当于技工学校及以上学历的人员可以适当缩短。
2.熟悉接触网停电和间接带电作业的有关规定。
3.具有接触网高空作业的技能，能正确使用检修接触网用的工具、材料和零部件。
4.具有列车运行的基本知识，熟悉作业区防护的规定及信联闭知识。
5.能进行触电急救。
三.高空作业凡在坠落高度基准面2m以上含两米有可能坠落的高处作业，都称为高处作业。
四.使用车梯进行作业时，应指定车梯负责人，工作台上的人员不得超过两名。
所有的零件、工具均不得放置在工作台的台面上.五.作业平台上有人作业时，作业车移动的速度不得超过10km/h，且不得急剧起，停车。
六.安全带的分类，围杆作业安全带。
坠落悬挂安全带。
全身式安全带。
区域限制安全带。
七.接触网停电作业的一半规定，垂直作业—双线电化区段上下行接触网同时停电进行的接触网作业。
V形作业—双线电化区段上下行接触网一行停电进行的接触网作业。
八.接触网作业组在接到停电作业命令后须先验电接地，然后方可进行作业。
九.接地线的含义，接地线顾名思义就是直接连接大地的线，也称为安全回路线，工作或生活中出现危险时它就把高压直接嫁祸给地球，算是一根生命财产保障线。
在供电系统中接地线是为了在已停电的设备和线路上意外地出现电压时保证检修工作人员安全的重要工具。
按铁路供电部门的规定，接地线必须是由截面积25mm2以上的裸铜软绞线制成。
十.牵引变电所内带电作业有三种内容测试，检查，维修。
十一.遇到有大雨大雪雾霾天气空气湿度相对湿度大于85％时，一般不进行间接带电作业。
十二.牵引变电所内进行远离带电部分作业时，在高压设备外壳上作业时，作业前要先检查设备的接地必须完好。

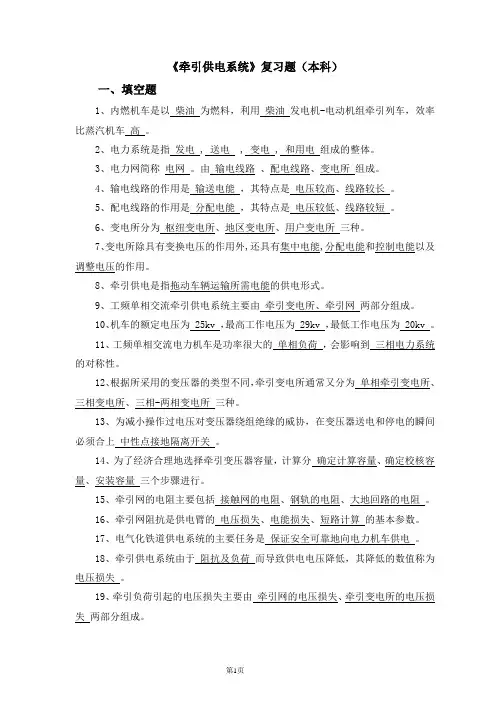

《牵引供电系统》复习题（本科）一、填空题1、内燃机车是以柴油为燃料，利用柴油发电机-电动机组牵引列车，效率比蒸汽机车高。
2、电力系统是指发电 , 送电 , 变电 , 和用电组成的整体。
3、电力网简称电网。
由输电线路、配电线路、变电所组成。
4、输电线路的作用是输送电能，其特点是电压较高、线路较长。
5、配电线路的作用是分配电能，其特点是电压较低、线路较短。
6、变电所分为枢纽变电所、地区变电所、用户变电所三种。
7、变电所除具有变换电压的作用外,还具有集中电能,分配电能和控制电能以及调整电压的作用。
8、牵引供电是指拖动车辆运输所需电能的供电形式。
9、工频单相交流牵引供电系统主要由牵引变电所、牵引网两部分组成。
10、机车的额定电压为 25kv ，最高工作电压为 29kv ，最低工作电压为 20kv 。
11、工频单相交流电力机车是功率很大的单相负荷，会影响到三相电力系统的对称性。
12、根据所采用的变压器的类型不同，牵引变电所通常又分为单相牵引变电所、三相变电所、三相-两相变电所三种。
13、为减小操作过电压对变压器绕组绝缘的威协，在变压器送电和停电的瞬间必须合上中性点接地隔离开关。
14、为了经济合理地选择牵引变压器容量，计算分确定计算容量、确定校核容量、安装容量三个步骤进行。
15、牵引网的电阻主要包括接触网的电阻、钢轨的电阻、大地回路的电阻。
16、牵引网阻抗是供电臂的电压损失、电能损失、短路计算的基本参数。
17、电气化铁道供电系统的主要任务是保证安全可靠地向电力机车供电。
18、牵引供电系统由于阻抗及负荷而导致供电电压降低，其降低的数值称为电压损失。
19、牵引负荷引起的电压损失主要由牵引网的电压损失、牵引变电所的电压损失两部分组成。
20、牵引供电系统目前采用直流制,低频单相交流制,三相交流制,工频单相交流制几种制式.21、牵引变电所的作用是降压,并将三相电源转换成两个单相电源,然后通过馈电线分别供电给牵引变电所两侧的接触网。

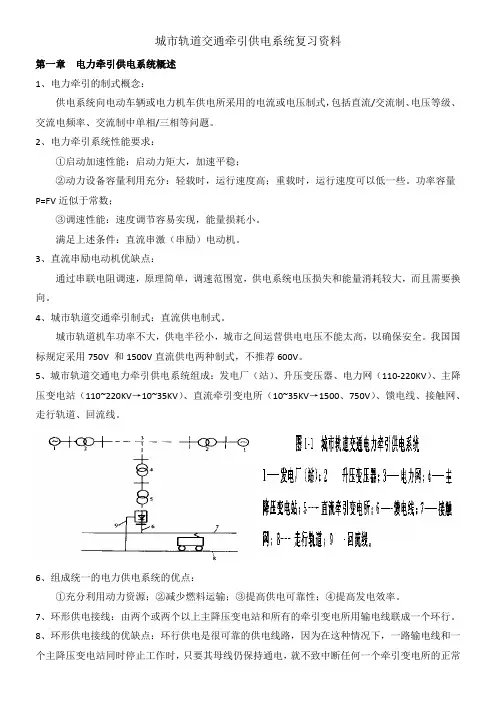

城市轨道交通牵引供电系统复习资料第一章电力牵引供电系统概述1、电力牵引的制式概念：供电系统向电动车辆或电力机车供电所采用的电流或电压制式，包括直流/交流制、电压等级、交流电频率、交流制中单相/三相等问题。
2、电力牵引系统性能要求：①启动加速性能：启动力矩大，加速平稳；②动力设备容量利用充分：轻载时，运行速度高；重载时，运行速度可以低一些。
功率容量P=FV近似于常数；③调速性能：速度调节容易实现，能量损耗小。
满足上述条件：直流串激（串励）电动机。
3、直流串励电动机优缺点：通过串联电阻调速，原理简单，调速范围宽，供电系统电压损失和能量消耗较大，而且需要换向。
4、城市轨道交通牵引制式：直流供电制式。
城市轨道机车功率不大，供电半径小，城市之间运营供电电压不能太高，以确保安全。
我国国标规定采用750V 和1500V直流供电两种制式，不推荐600V。
5、城市轨道交通电力牵引供电系统组成：发电厂（站）、升压变压器、电力网（110-220KV）、主降压变电站（110~220KV→10~35KV）、直流牵引变电所（10~35KV→1500、750V）、馈电线、接触网、走行轨道、回流线。
6、组成统一的电力供电系统的优点：①充分利用动力资源；②减少燃料运输；③提高供电可靠性；④提高发电效率。
7、环形供电接线：由两个或两个以上主降压变电站和所有的牵引变电所用输电线联成一个环行。
8、环形供电接线的优缺点：环行供电是很可靠的供电线路，因为在这种情况下，一路输电线和一个主降压变电站同时停止工作时，只要其母线仍保持通电，就不致中断任何一个牵引变电所的正常供电。
但其投资较大。
9、双边供电接线：由两个主降压变电站向沿线牵引变电所供电，通往牵引变电所的输电线都经过其母线联接，为了增加供电的可靠性．用双路输电线供电，而每路按输送功率计算。
这种接线可靠性稍低于环行供电。
当引入线数目较多时，开关设备多，投资增加。
10、电网向牵引变电所供电形式：环形供电接线、双边供电接线、单边供电接线、辐射形供电接线。
11、最简单单相半波整流：12、单相半波整流原理：13、单相全波整流原理：14、三相半波整流原理：三个二极管轮流导通，导通角均为180°，脉动性减小。
15、三相全波整流原理：时间段1：此时间段A 相电位最高，B 相电位最低，因此跨接在A 相B 相间的二极管D1、D4导电。
电流从A 相流出，经D1，负载电阻，D4，回到B 相，见图14-1-3中红色箭头指示的路径。
此段时间内其他四个二极管均承受反向电压而截止，因D4导通，B 相电压最低，且加到D2、D6的阳极，故D2、D6截止；因D1导通，A 相电压最高，且加到D3、D5的阴极，故D3、D5截止。
时间段2：此时间段A 相电位最高，C 相电位最低，因此跨接在A 相C 相间的二极管D1、D6导电。
16、谜流腐蚀：牵引机车由第三轨作为通电回路，由于钢轨与大地之间不是绝缘的，因此由钢轨回流牵引变电所的电流必有部分经大地流回牵引变电所。
17、谜流腐蚀的防护：①增加轨道与大地间的绝缘；②降低走行航道的电阻；③缩短变电所之间的距离；④金属管道远离轨道线路和其他专门的“电保护”。
第二章 变电所的主要电气设备1、变电所内的电气设备按所属电路性质分类分为两类：一次设备：一次高压电路中所有的电气设备；二次设备：二次控制测量电路中的所有电气设备。
2、一次设备按其在一次电路中的功用分为：变换设备：电力变压器、整流器；控制设备：控制电路开关设备，如高、低压开关设备；保护设备：防护电路过电流或过电压的设备，如高低压熔断器，防雷器； 2ωtAB C ωtOu O O 123456789导电二极管编号123456135135135624466224补偿设备：补偿电路的无功功率以提高系统功率因数的设备，如高电压电容器，静止无功补偿装置；成套设备：高低压配电柜。
3、变压器的作用：将交流电源的电压进行升高或降低。
4、变压器的工作原理：它是一种按电磁感应原理工作的电气设备。
一个单相变压器的原、副边两个线圈绕在一个铁心上，副边开路．原边施加交流电压U1，则原边线圈中流过电流I1，在铁心中产生磁通。
磁通穿过副边线圈在铁心中闭合．在副边感应一个电动势E2。
当变压器副边接负载后，在电势的作用下将有副边电流I2通过，这样负载两端会有一个电压降U2。
5、变压器的主要主要技术指标：额定电压：U N，包括变压器一次侧和二次侧的额定电压U N1和U N2。
额定电流：I N，指线圈额定电流。
额定容量：S N，额定电压和额定电流条件下，连续运行输送的容量；单相S N＝U N I N，三相S N ＝U N I N。
变比K：U N1/ U N2或者N1/N2。
铜损：指变压器一次、二次额定电流流过绕组时产生的能量损耗。
铁损：指变压器在额定电压下，在铁心中产生的能量损耗。
阻抗电压降、空载电流、连接组别。
6、变压器的分类（了解）：①按变压器的应用方式分：有降压变压器和升压变压器；②按变压器的相数分：有单相变压器、三相变压器和多相变压器；③按线圈形式分：有单线圈变压器〔自藕变压器)、双线圈变压器和三线圈变压；④按铁心和线圈相对位置：有心式变压器和壳式变压器两种；⑤按变压器绝缘和冷却的方式分：有油浸式、干式和充气式三种。
7、高压开关设备定义：高压开关设备是指在电压3kV及以上，频率50Hz及以下的电力系统中运行的户内和户外交流开关设备。
8、高压开关（即断路器）的作用：主要用于电力系统（包括发电厂、变电站、输配电线路和工矿企业等用户）的控制和保护，既可根据电网运行需要将一部分电力设备或线路投入或退出运行，也可在电力设备或线路发生故障时将故障部分从电网快速切除，从而保证电网中无故障部分的正常运行及设备、运行维修人员的安全。
9、高压开关设备种类（按灭弧方法）：油断路器、六氟化硫断路器、真空断路器。
10、隔离开关的使用顺序：合闸时，合隔离开关，再合断路器；分闸时，分断路器，再分隔离开关。
11、熔断器：是一种在通过的电流超过规定值时使其焙体熔化而切断电路的保护电器。
12、负荷开关必须与高压熔断器配合使用。
13、互感器：一种特殊的变压器，将高电压、大电流变成低电压和小电流以供继电保护和电气测量使用。
14、互感器的功能：安全绝缘：采用互感器作一次电路与二次电路之间的中间元件，既可以避免一次电路的高电压直接引入仪表、继电保护设备等二次设备，又可避免二次电路的故障影响一次电路，提高了两方面工作的安全性和可靠性，特别是保障了人身安全。
扩大范围：采用互感器以后，相当于扩大了仪表、继电器的使用范围。
由于使用了互感器，可使二次的仪表、继电器规格统一。
15、电压互感器：一次绕组匝数很多，而二次绕组匝数较少，相当于降压变压器。
它接入电路的方式是：一次绕组并联在一次电路中；二次绕组则并联仪表、继电器的电压线圈。
16、电流互感器：将大电流比那换成小电流的电气设备，其一次绕组匝数少，串联接在依次回路中；二次绕组匝数很多，与仪表、继电器等的电流线圈串联，形成一个闭合回路。
17、一个完整的防雷设备一般由接闪器、避雷器、引下线和接地装置等三个部分组成。
18、接闪器：就是专门用来接受雷闪的金属物体，接闪器位于防雷装置的顶部，其作用是利用其高出被保护物的突出地位把雷电引向自身，承接直击雷放电。
19、避雷器是一种过电压保护设备，用来防止雷电所产生的大气过电压沿架空线路侵入变电站或其他建筑物内，以免危及被保护设备的绝缘。
避雷器也可以用来限制内部过电压。
避雷器与被保护设备并联且位于电源侧，其放电电压低于被保护设备的绝缘耐压值。
20、SF6全封闭组合电器：全封闭组合电器是一种新型的组合式电气设备，它是在六氟化硫断路器的基础上进一步发展形成的，把各种控制和保护电器（压电器元件：断路器、母线、隔离开关、接地开关、电流互感器、电压互感器、避雷器、出线套管、电缆终端等）全部进行封装的组合电气设备。
由于六氟化琉气体绝缘性能优越，所以组合电器体积小，节省了变电站占地面积，使变电站建设成本降低。
第三章牵引变电所1、牵引变电所的类型：交流牵引变电所、直流牵引变电所。
2、牵引变电所的作用：变压、变相、变流作用。
3、交流牵引变电所方式的不同又分为：单相牵引变电所、三相牵引变电所、三相—二相牵引变电所。
4、三相—两相牵引变电所（斯科特接线）（问答题：什么是斯科特接线以及其特点是什么？）：这种接线称为斯柯特(scott)接线，由两台单相变压器构成。
在一次侧，底绕组BC和高绕组A0连成例T形，其三个出线端接入电力系统的三相电网。
二次绕组则连成相位相差90°的v形，公共端接钢轨，另两个端分别接入接触网的不同区段。
此种接线方式的优点是当两个供电区段上的电流大小相等时，一次侧的三相电流对称，这样就克服了前两种接线缺陷，使三相电力系统负荷平衡。
可见，如二次侧负荷电流数值相等、时，一次侧三相电流是对称。
5、直流牵引变电所：从双电源受电，经整流机组变压器降压、分相后，按一定整流接线方式有大功率硅整流器把三相交流电变换为与直流牵引网相应电压等级的直流电，向电动车组供电。
6、电气主接线的定义：变电所的电气主接线是指由变压器、断路器、开关设备、母线等及其连接导线所组成的接受和分配电能的电路。
第四章牵引网1、牵引网：牵引网是包括了馈电线、接触网、钢轨回路(包括大地)和回流线的一个大的范畴，它是轨道交通供电系统中向电动车组供电的直接环节。
2、馈电线：馈电线是连接牵引变电所和接触网之间的导线，它把经牵引变电所变换成合乎牵引制式用的电能馈送给接触网。
3、接触网：接触网是一种悬挂在轨道上方沿轨道敷设的、和铁路轨顶保持一定距离的输电网。
4、回流线：是经连接轨道和牵引变电所的导线，通过回流线把轨道中的回路电流导入牵引变电所。
5、接触网的分类：架空式触网和接触轨式触网。
6、接触网的电分段：纵向或横向将接触网从电气连接上互相分开的装置。
7、接触网的电分段区别：纵向分段、横向分段。
纵向电分段指的是沿线路方向进行分段。
横向电分段是在线路之间的分段，如在车辆段的各股道之间进行的分段等。
8、接触网的机械分段：从供电的角度上，接触网要有电分段，而接触网在机械结构上也需要进行分段，这就是接触网的机械分段。
9、跨距：架空式接触网的接触悬挂是通过沿线铁路布置的支柱或固定装置悬挂于铁道的上空，支柱与支柱(或固定装置与固定装置)之间的水平距离称为跨距。
10、弛度：悬挂点水平连线上由于触网自身的重力形成悬弧形状，接触线在跨距中央位置与悬挂点垂直连线的距离称为弛度。
11、架空式接触网由接触悬拄、支持装置、支柱与基础几大部分组成。
接触悬挂是将电能传导给电动车组的供电设备。
支持装置：用来支持悬挂，并将悬挂的负荷传递给支柱或固定装置的。
