主尺的最小分度是1mm,游标尺上有20个小的等分刻度它们的 总长等于 19mm ，因此游标尺的每一分度与主尺的最小分度相差 0.05mm。 当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重 合时，只有游标的第 20 条刻度线与主尺的 19mm刻度线重合 , 其余 的刻度线都不重合。
0 1 2 3
读数：0.05mm
主尺的最小分度是1mm,游标尺上有50个小的等分刻度它们的 总长等于 49mm ，因此游标尺的每一分度与主尺的最小分度相差 0.02mm。 当左右测脚合在一起，游标的零刻度线与主尺的零刻度线重 合时，只有游标的第 50 条刻度线与主尺的 49mm刻度线重合 , 其余 的刻度线都不重合。
游标卡尺 螺旋测微器
2014年10月31日
3.2cm
0cm 1
2
3
4
0cm
1
2
3
4
3.15cm

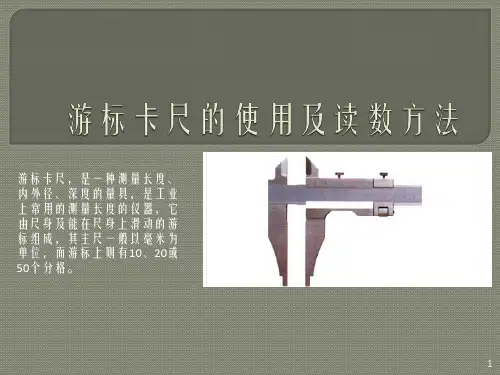

一、游标卡尺
紧固螺钉
10分度游标卡尺的原理
主尺的最小分度是1mm,游标尺上有10个小的等分刻 度它们的总长等于9mm，因此游标尺的每一分度与主尺 的最小分度相差0.1mm。 当左右测脚合在一起，游标的零刻度线与主尺的零 刻度线重合时，只有游标的第10条刻度线与主尺的9mm 刻度线重合,其余的刻度线都不重合。 游标的第一条刻度线在主尺的1mm刻度左边0.1mm处， 游标的第二条刻度线在主尺的2mm刻度左边0.2mm处， 等等。
0 45
可动刻度： 49.6 说明没有超过半 刻度线
读数L= 固定刻度 + 半刻度 + 可动刻度
L= 0 + 0 + 0.496 = 0.496 mm
使用螺旋测微器应注意以下几点：
①测量时，在测微螺杆快要靠近被测物体时应停止使 用旋钮，而改用微调旋钮，避免产生过大的压力，对测 量结果造成误差，同时又能保护螺旋测微器。 ②在读数时，要注意固定刻度尺上表示半毫米的刻线是 否已经露出。 ③读数时，千分位有一位估读数字，不能随便扔掉，即 使固定刻度的零点正好与可动刻度的某一刻度线对齐， 千分位上也应读取为“0”。
