第一章矿井概况第一节概述一、巷道名称：一水平运输大巷二、掘进巷道用途：担负矿井进风、出煤、人员运输任务。
三、巷道设计长度、工程量、坡度及服务年限一水平运输大巷设计长度为732m,坡度3‰，服务年限26.1年。
四、预计开竣工时间本掘进工作面自2013年7月开工，预计2013年9月竣工。
附图l：巷道布置平面图 (附后)。
第二节编写依据1、《矿井兼并重组整合项目初步设计》。
2、《兼并重组整合矿井地质报告》。
3、有关矿压观测资料。
4、《煤矿安全规程》。
5、《煤矿安全质量标准化标准及考核评级办法》。
6、《煤矿井巷工程施工规范》(GB50511-2010)。
7、《煤矿井巷工程质量验收规范》(GB50213-2010)。
8、《煤炭建设工程质量技术资料管理规定与评级办法》(1999年版)。
9、山西省其他有关安全技术规定。
第二章地面相对位置及地质情况第一节地面相对位置及邻近采区开采情况一、井上下对照关系表二、临近采掘情况及对掘进巷道的影响：根据相邻巷道掘进巷道揭露情况及地质报告分析：本区地质构造简单，没有发现断层、陷落柱等构造。
煤层赋存稳定。
三、本矿属于低瓦斯矿井，井田南部边界有原采空区，巷道掘进过程中主要受到水的影响。
四、井底车场东部为运输大巷，运输大巷北部 30m为轨道大巷，运输大巷东部为北轨道巷、北运输巷、北回风巷。
第二节岩层赋存特征一、岩层产状、厚度、结构、岩性及特征运输大巷布置在二叠系下统山西组下部，岩石以粉砂岩、泥岩为主，个别为细粒砂岩；倾角3°——10°，一般为5°；岩层赋存稳定。
二、巷道瓦斯涌出量、瓦斯等级、煤与瓦斯突出倾向、煤层自然发火倾向及发火期、煤尘爆炸性、地温.附图（1-2-1）运输大巷布置在3#煤层底板以下5m的岩层中，瓦斯涌出量较小，但仍需加强管理，防止因裂隙瓦斯涌出导致事故。
经计算矿井生产能力为0.9Mt/a时，矿井绝对瓦斯涌出量为3.85³900000/（330³24³60）＝7.29 m3/min，矿井绝对二氧化碳涌出量为2.95³900000/（330³24³60）＝5.59 m3/min，根据乡宁县煤炭工业局文件乡宁通字［2011］133号文“关于《山西乡宁焦煤集团毛则渠煤炭有限公司2、3号煤层瓦斯涌出量预测报告》审查的批复”，矿井以0.9Mt/a开采2号煤层时最大相对瓦斯涌出量为 2.64m3／t；最大绝对瓦斯涌出量为4.49m3／min。
3-1辅运大巷作业规程第一章：概况第一节：概述一、巷道名称: 供销煤矿3-1辅运大巷。
二、巷道用途: 3-1辅运大巷担负3#煤层采掘所需的材料、设备及人员等辅助运输任务，并兼做进风巷。
三、3-1辅运大巷设计施工长度米，服务年限年，所掘巷道沿3#煤层底板掘进。
四、巷道平面布置：3-1辅运大巷在副斜井右侧84米处开口，并与副斜井井筒中心线夹角为45°,巷道布置祥见《巷道平面布置图》。
开口施工祥见《3-1辅运大巷施工安全技术措施》。
第二节：依据3-1辅运大巷施工的依据是伊东集团神山矿区改扩建项目指挥部关于供销煤矿井巷工程的指导方案及内蒙古煤炭设计研究院设计的巷道断面支护图。
本巷道没有详细的地质说明书。
第二章：地质特征第一节：煤（岩）层赋存特征煤（层）赋存特征见表1、表2。
表1 煤层特征表表2 煤层顶、底板情况第二节：水文地质本面地表为山坡山梁沟谷地形，且盖山厚度不大，地表水对工作面正常掘进影响不大，只是在雨季时由于地表水积聚下渗，会造成3#煤层上部的含水层冲水性增强，届时会出现局部淋水或少量涌水现象。
第三章：巷道断面特征及支护第一节：砌碹段一、巷道断面特征：3-1辅运大巷为半圆拱形断面，净宽4200㎐、净高2800㎐，其中墙高950㎐，基础深250㎐，净断面积㎡，掘进断面积㎡。
二、支护（形式）工艺3-1辅运大巷开口部分用强度大于C20混凝土砌碹，砌体厚度由500㎐变为300㎐。
第二节：锚喷段一、巷道断面特征：3-1辅运大巷进入全煤层中，由半圆拱行段面为矩形断面，净宽4200㎐，净高2800㎐，设计掘进宽度4500㎐，设计掘进高度3200㎐，基础深100㎐，混凝土铺底厚度250㎐。
二、支护（形式）工艺3-1辅运大巷在煤层中采用锚网喷浆支护。
1、顶锚杆采用20×200㎐无纵筋螺纹钢树脂锚杆，锚杆的间距都为800㎐，锚杆排列方式为本三花眼，锚杆锚深1900㎐，外露长度100㎐，顶板挂网采用6.5㎐的圆钢焊制,网孔100㎐×100㎐,钢梯用兵12㎐的圆钢焊制。

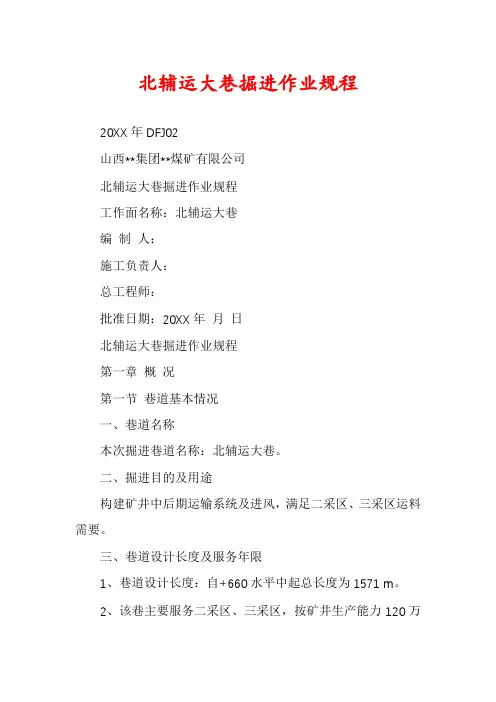

北辅运大巷掘进作业规程20XX年DFJ02山西**集团**煤矿有限公司北辅运大巷掘进作业规程工作面名称：北辅运大巷编制人：施工负责人：总工程师：批准日期：20XX年月日北辅运大巷掘进作业规程第一章概况第一节巷道基本情况一、巷道名称本次掘进巷道名称：北辅运大巷。
二、掘进目的及用途构建矿井中后期运输系统及进风，满足二采区、三采区运料需要。
三、巷道设计长度及服务年限1、巷道设计长度：自+660水平中起总长度为1571 m。
2、该巷主要服务二采区、三采区，按矿井生产能力120万吨/年考虑，服务年限约22.3年。
四、开工时间根据生产安排，本巷道于20XX年6月开工。
第二节编写依据一、设计依据及批准时间依据由**市煤炭局组织评审批复的《120万吨/a开采设计》，批准时间为20XX年8月2日。
二、地质说明书依据山西省煤炭工业厅批准的《生产矿井地质报告》、地测科编制的《北辅运大巷掘进工作面地质说明书》，参考20XX年4月由山西省第六地质工程勘查院编制的《首采区西翼及二采区三维地震勘探报告》资料等。
第二章地面位Z及地质情况第一节地面相对位Z及邻近采区开采情况具体详见下表表1第二节煤（岩）层赋存特征本掘进区域煤层平均厚度5.89m，含0-2层不稳定夹矸。
该区域煤层总体成一向斜构造,两翼倾角一般在0～7°之间变化。
煤层特征情况表表2煤层顶底板情况表表3具体详见附图：煤层柱状图。
第三节地质构造根据《生产矿井地质报告》和《三维地震勘探报告》资料得知，本掘进巷道主要受S1向斜构造，西翼发育次一级褶曲的影响，巷道沿顶板掘进，出现波状起伏，但坡度变化不大，节理可能较发育。
623m－737m段西侧30m有一ⅡDF2正断层，产状326°～335°∠68°,落差0～4米，区内长度约96米，受上述地质构造变化影响，结合已掘进的北回风大巷和北胶带大巷瓦斯检查情况，北辅运大巷煤体内瓦斯含量较高，掘进中应加强通风管理。
作业规程（运输大巷）巴依里煤矿掘进工作面作业规程工作面名称：基本建设人：施工负责人：总工程师：主管矿（井）长：核准日期：执行日期：编号：掘202101号北翼运输大巷（取道车场）盾构闫书伟李明凤余小华高思光年月日年月日会审意见一、存有主要问题：二、处理意见：会审单位及人员盖章：年月日-1-作业规程学习和考试记录负责人：表达人：班次：贯彻落实时间出席人员成绩出席人员成绩年月日姓名工种盖章姓名工种盖章班次应到人数实到人数缺席人数缺席人员姓名早班中班晚班-2-作业规程补足自学和考试记录贯彻时间年月日姓名参加人员工种成绩签字姓名参加人员工种成绩签字负责人：传达人；作业规程复查记录作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员作业规程名称施工单位复查时间参加复查人员-3-目录会审意见…………………………………………………………………………………第一章概况……………………………………………………………………………第一节详述……………………………………………………………………………第二节撰写依据………………………………………………………………………第二章地理十一位z及地质情况…………………………………………………………第一节地面相对十一位z及周边采矿情况………………………………………………第二节煤（岩）层成矿特征…………………………………………………………第三节地质构造………………………………………………………………………第四节水文地质………………………………………………………………………第三章巷道布z及掘进表明…………………………………………………………第一节巷道布z………………………………………………………………………第二节矿压观测………………………………………………………………………第三节掘进设计………………………………………………………………………第四节掘进工艺………………………………………………………………………第四章施工工艺………………………………………………………………………第一节施工方法………………………………………………………………………第二节凿岩（煤）方式………………………………………………………………第三节爆破作业………………………………………………………………………第四节装载与运输……………………………………………………………………第五节管路及轨道铺设………………………………………………………………第六节设备及工具搭载………………………………………………………………第五章生产系统………………………………………………………………………第一节通风……………………………………………………………………………第二节压风……………………………………………………………………………第三节瓦斯避免………………………………………………………………………第四节综合防尘………………………………………………………………………第五节严防救火…………………………………………………………………………第六节安全监控………………………………………………………………………第七节供电……………………………………………………………………………第八节排洪……………………………………………………………………………第九节运输……………………………………………………………………………第十节通信及信号……………………………………………………………………-4-。
皮带大巷作业规程山西汾西正善煤业责任有限公司皮带大巷掘进作业规程目录第一章概况 ........................................................................... . (3)第一节概述 ........................................................................... . (3)第二节编写依据 ........................................................................... ................................................... 3 第二章地面相对位置及地质水文情况 ........................................................................... . (3)第一节地面相对位置及邻近采区开采情况 ........................................................................... ....... 3 第二节煤（岩）层赋存特征 ........................................................................... ............................... 4 第三节地质构造 ........................................................................... ................................................... 4 第四节水文地质 ........................................................................... ................................................. 5 第三章巷道布置及支护说明 ........................................................................... . (5)第一节相对布置 ........................................................................... ................................................. 5 第二节相对断面及支护设计 ........................................................................... .......................... 6 第三节支护工艺 ........................................................................... ............................................... 11 第四章施工方法和施工工 (15)第一节施工前的准备工作 ........................................................................... ............................. 15 第二节施工顺序 ........................................................................... ............................................... 16 第三节施工方法 ........................................................................... ............................................... 16 第四节凿岩方式 ........................................................................... ................................................ 15 第五节爆破作业 ........................................................................... ................................................ 15 第六节装运岩(煤)方式 ........................................................................... .................................... 16 第七节管线、轨道及胶带敷设 ........................................................................... ....................... 17 第八节设备及工具配备 ........................................................................... .................................... 18 第五章劳动组织及主要技术经济指标 (15)第一节劳动组织 ........................................................................... ............................................... 15 第二节循环作业图表 ........................................................................... ......................................... 19 第三节主要技术经济指标 ........................................................................... .............................. 20 第六章生产系统 ........................................................................... . (20)第一节通风系统 ........................................................................... ............................................... 20 第二节压风系统 ........................................................................... ................................................ 23 第三节供水防尘系统 ........................................................................... ....................................... 24 第四节防灭火管........................................... 25 第五节安全监测系统 ........................................................................... ....................................... 26 第六节供电系统............................................................................ ................................................. 27 第七节排水系统 ........................................................................... ................................................ 28 第八节运输系统级管理 ........................................................................... .................................. 28 第九节通讯系统............................................................................ .............................. 29 第十节人员定位系统............................................................................ ...................... 29 第七章灾害预防与避灾路线............................................................................ .................. 29 第八章安全技术措施与职业危害防治............................................................................ .. 311山西汾西正善煤业责任有限公司皮带大巷掘进作业规程第一节施工准备 ........................................................................... ................................................ 31 第二节顶板管理 ........................................................................... ................................................ 32 第三节“一通三防”管理 ........................................................................... ................................ 35 第四节防治水管理 ........................................................................... ............................................. 38 第五节电气设备管理 ........................................................................... ......................................... 39 第六节运输管理 ........................................................................... ................................................ 43 第七节职业危害防治 ........................................................................... ....................................... 46 第八节“三位一体”与“手指口述”安全确认 . (47)第九节其它 ........................................................................... ...................................................... 47 第九章施工组织体系（管理、安全、质保体系） 552山西汾西正善煤业责任有限公司皮带大巷掘进作业规程第一章概况第一节概述一、巷道名称：皮带大巷。

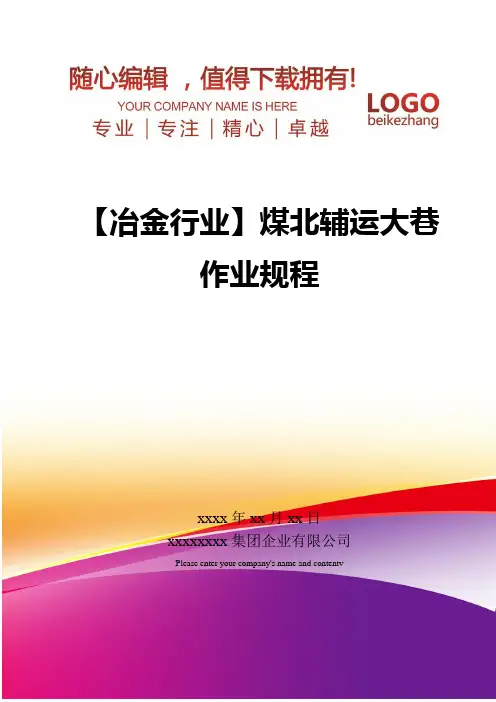

【冶金行业】煤北辅运大巷作业规程xxxx年xx月xx日xxxxxxxx集团企业有限公司Please enter your company's name and contentv中国神华万利煤炭分公司布尔台矿3-1煤北辅助运输大巷掘进作业规程编制单位:内蒙古大雁矿山建设工程有限责任公司布尔台项目部编制时间:二〇〇七年元月二十日目录第一章工程概况及地质概况一、工程概况二、地质概况第二章大巷施工方案、方法及施工组织一、施工方案二、施工方法三、施工组织第三章生产系统一、运输系统二、通风系统三、供电系统四、供水系统五、排水系统六、照明及通讯控制系统七、防灭火系统八、喷雾撒水系统第四章工程质量及煤质管理一、工程质量管理二、工作面文明生产三、生产系统机电设备、机电硐室质量标准第五章工作面灾害防治一、工作面灾害防治二、避灾路线第六章安全技术措施第七章规章制度一、入井人员持证上岗制度二、交接班制度三、顶板管理制度四、工程质量管理制度五、机电设备管理制度六、巡回检查制度七、油脂管理制度八、事故汇报及追查制度九、各工种岗位责任制十、农用车管理制度第八章主要技术经济指标第九章作业规程学习及考试记录作业规程编制依据1、神华万利煤炭分公司布尔台矿建设项目指挥部《布尔台大巷工程招标文件》提供的施工进展情况、施工区域设施布置情况和有关要求。
2、中煤国际工程集团武汉设计研究院《中国神华万利煤炭分公司布尔台矿井3-1煤北大巷平、剖、断面图》【S1806-110（1）G2-2】。
3、《煤矿安全规程》（2004年板）。
4、国家煤矿安全监察局《煤矿安全质量标准化标准及考核评级办法》5、布尔台煤矿项目部《管理制度汇编》。
第一章工程概况及地质概况一、工程概况布尔台煤矿位于内蒙古鄂尔多斯市伊金霍洛旗布尔台乡境内。
现欲施工的万利煤炭分公司布尔台煤矿3-1煤北辅助运输大巷与辅助斜井井筒相连，西南与3-1煤中部辅助大巷相接；3-1煤北辅助运输大巷与3-1煤北回风大巷和3-1煤北主运大巷平行布置。

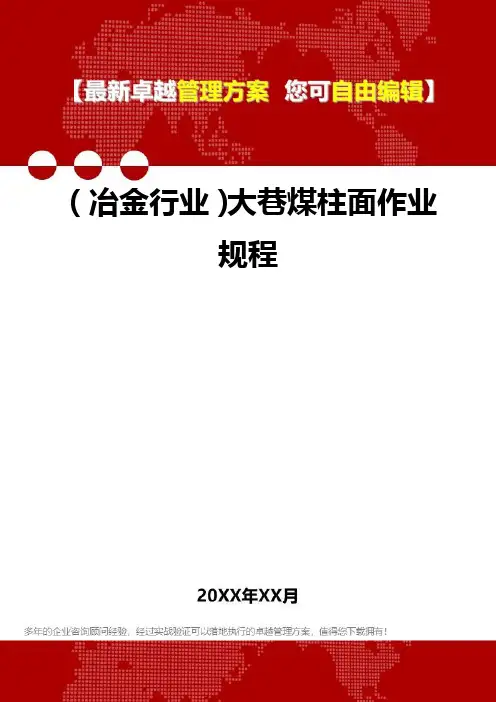

（冶金行业）大巷煤柱面作业规程第一章概况第一节工作面位置及井上下关系工作面位置及井上下关系表一第二节煤层煤层情况表表二第三节煤层顶底板煤层顶底板情况表表三附图1：工作面地层综合柱状图（1：200）。
第四节地质构造该面煤层倾向N3°W～N29°E，走向变化不大；煤层倾角为12°～23°，平均17°。
据现有资料分析，本面地质构造较复杂；预计本面将揭露15条斜交断层，落差最大为2.6m，最小为0.4m；这些断层对工作面的回采影响大，断层附近围岩节理比较发育，强度较低。
一、断层情况以及对回采的影响断层情况表表四二、褶曲情况对回采的影响本面没有褶曲影响。
附图2：工作面上风道下帮、运中巷上帮、切眼东帮巷道素描图（1：200）。
第五节水文地质一、工作面水文地质概况井下位于-120西大巷两侧的煤柱工作面，东至西三煤仓，西至8802工作面（已于2009年3月回采完毕），南至8406、8403工作面（已于1994年11月、1993年8月回采完毕），北至8801、8602工作面（已于2001年3月、1996年6月回采完毕）。
上覆煤7因地质条件复杂，已报集团公司地损处理；下伏煤9平均厚1.40m，尚未掘进。
二、充水因素1、地表水受第四系底部粘土层的阻隔，地表水及第四系水下部煤层无水力联系，工作面回采不受地表水及第四系水威胁。
2、老空水采区内自然泄水畅通，未形成老空积水，故工作面回采不受老空水影响。
3、原大封矿过水原大封矿东翼采区回采完毕后，老空积水沿煤8层顶板四灰，以淋水形式排泄至曹庄矿，最大过水量83 m³/h。
后随采动裂隙的压实，过水量稳定为30 m³/h。
2007年1月9408工作面回采至17m处时，受采动裂隙增大影响，过水量增加，-120m以上最大过水量约60 m³/h，影响了该面的正常推采。
自2010年8月16日该矿停止排水以来，水位持续上升，曹庄矿过水量明显增加，实测-120m 水平最大过水量65 m³/h（堰测法）。
煤矿辅运大巷作业规程施工单位：编制：项目经理：日期：一、工程位置和范围 (1)二、巷道布置 (2)三、巷道施工顺序 (2)四、巷道断面形状、规格用途及工程量 (2)第二章地质概况 (3)一、煤层地质与水文及工程地质情况 (3)二、瓦斯煤尘及发火情况 (4)第三章施工方案、方法、施工组织 (5)一、施工方案 (5)二、施工方法 (6)三、施工组织 (6)第四章生产系统 (7)一、运输系统 (8)二、通风系统 (9)三、供电系统 (10)四、供水系统 (13)五、排水系统 (14)六、压风系统 (15)七、通讯控制系统 (16)八、防灭火系统 (17)九、防尘系统 (18)第六章主要经济技术指标 (20)第七章安全技术措施 (21)一、一般规定 (22)二、顶板管理安全技术措施 (23)三、机电、运输管理安全技术措施 (24)四、巷道贯通安全技术措施 (25)五、通风、瓦斯管理安全技术措施 (26)六、综合防尘措施 (27)七、安全检测措施 (28)八、探放水安全措施 (29)第八章灾害预防及避灾路线 (29)一、水灾事故的预防 (29)二、火灾事故的预防 (30)三、瓦斯事故的预防 (31)四、煤尘事故的预防 (32)五、顶板事故的预防 (33)六、避灾路线和避灾路线图 (34)第一章工程概况一、工程位置和范围按矿井设计，辅助运输大巷布置在3号煤层中，沿着3号煤底板掘进，其南部与主回风大巷相连接，西部与矿主皮带大巷相邻，本条巷道全长560米。
二、巷道布置（附：巷道布置示意图）见巷道布置示意图。
三、巷道施工顺序从主回风大巷东头开口，向北施工辅助运输大巷。
四、巷道断面形状、规格及用途及工程量（附：巷道断面图）辅助运输大巷：采用矩形断面，规格为：宽×高（掘）=5.2×4m，其净高3.7m，净宽5m；用途：矿井北采区辅助运输大巷，工程量560米。
第二章地质概况一、煤层地质与水文地质及工程地质情况1、煤层情况3号煤层赋存于延安组第三段顶部，是矿区主要可采煤层。

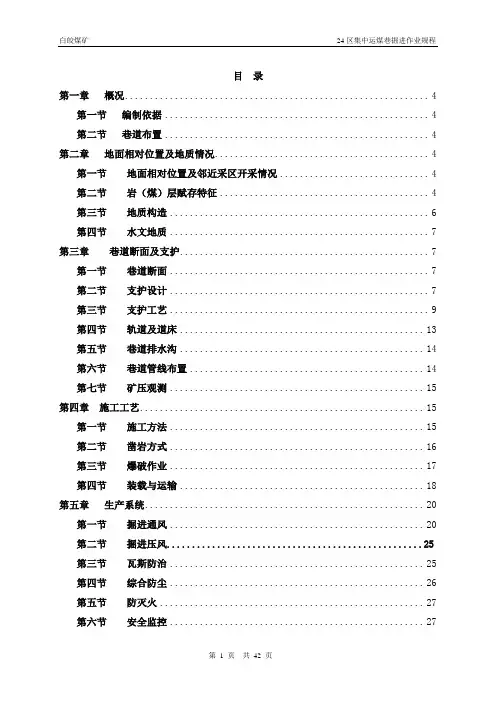

目录第一章概况 (4)第一节编制依据 (4)第二节巷道布置 (4)第二章地面相对位置及地质情况 (4)第一节地面相对位置及邻近采区开采情况 (4)第二节岩（煤）层赋存特征 (4)第三节地质构造 (6)第四节水文地质 (7)第三章巷道断面及支护 (7)第一节巷道断面 (7)第二节支护设计 (7)第三节支护工艺 (9)第四节轨道及道床 (13)第五节巷道排水沟 (14)第六节巷道管线布置 (14)第七节矿压观测 (15)第四章施工工艺 (15)第一节施工方法 (15)第二节凿岩方式 (16)第三节爆破作业 (17)第四节装载与运输 (18)第五章生产系统 (20)第一节掘进通风 (20)第二节掘进压风 (25)第三节瓦斯防治 (25)第四节综合防尘 (26)第五节防灭火 (27)第六节安全监控 (27)第七节供电 (28)第八节排水 (28)第九节照明、通讯和信号 (29)第六章劳动组织及主要技术经济指标表 (29)第一节劳动组织 (29)第二节循环作业 (30)第三节主要技术经济指标 (30)第七章安全技术措施 (31)第一节一通三防安全技术措施 (31)第二节顶板安全技术措施 (33)第三节爆破安全技术措施 (34)第四节防治水安全技术措施 (35)第五节机电安全技术措施 (36)第六节运输安全技术措施 (37)第七节绞车提升安全技术措施 (39)第八节其它安全技术措施 (39)第八章灾害应急措施及避灾路线 (40)第一节灾害应急措施 (40)第二节避灾路线 (42)附表附图附表4-3-1 断面爆破说明书附表6-2-2 正规循环作业图表附图1-2-1 24区集中运煤巷平面图（1:1000）附图1-2-2 24区集中运煤巷地质预计剖面图（1:1000）附图2-2-3 综合柱状图（1:200）附图3-2-4 巷道临时支护平面图（1:50）附图3-2-5 巷道临时支护剖面图（1:50）附图3-2-6 巷道永久支护平面图（1:100）附图3-2-7 巷道永久支护剖面图（1:50）附图3-5-8 水沟断面图（1:25）附图3-6-9 巷道断面图（1:50）附图4-1-10 主要设备布置示意图附图4-3-11 巷道断面炮眼布置三视图（1:50）附图4-3-12 断面炮眼装药结构示意图附图4-4-13 运输系统示意图附图5-1-14 通风系统及放炮岗哨位置示意图附图5-2-15 压风系统示意图附图5-4-16 防尘系统示意图附图5-6-17 安全监测仪器仪表布置示意图附图5-7-18 供电系统示意图附图5-8-19 排水系统示意图附图8-1-20 避灾路线示意图第一章概况第一节编制依据一、经批准的设计经白皎矿批审通过的《24区集中运煤巷施工设计》、《24区集中运煤巷道掘进地质说明书》。

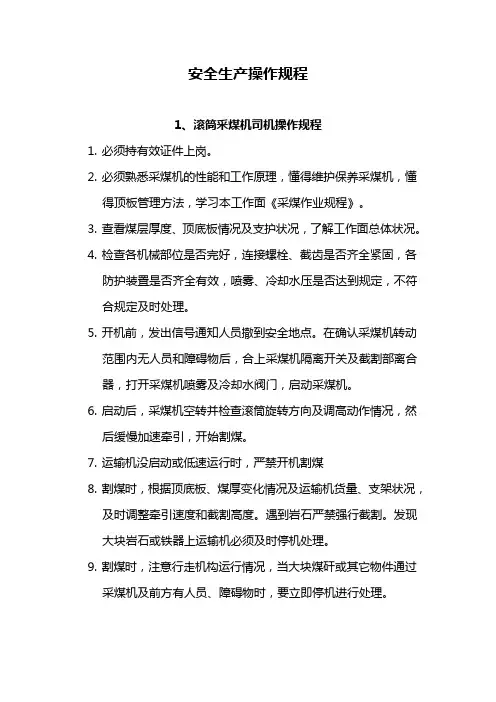

安全生产操作规程1、滚筒采煤机司机操作规程1.必须持有效证件上岗。
2.必须熟悉采煤机的性能和工作原理，懂得维护保养采煤机，懂得顶板管理方法，学习本工作面《采煤作业规程》。
3.查看煤层厚度、顶底板情况及支护状况，了解工作面总体状况。
4.检查各机械部位是否完好，连接螺栓、截齿是否齐全紧固，各防护装置是否齐全有效，喷雾、冷却水压是否达到规定，不符合规定及时处理。
5.开机前，发出信号通知人员撤到安全地点。
在确认采煤机转动范围内无人员和障碍物后，合上采煤机隔离开关及截割部离合器，打开采煤机喷雾及冷却水阀门，启动采煤机。
6.启动后，采煤机空转并检查滚筒旋转方向及调高动作情况，然后缓慢加速牵引，开始割煤。
7.运输机没启动或低速运行时，严禁开机割煤8.割煤时，根据顶底板、煤厚变化情况及运输机货量、支架状况，及时调整牵引速度和截割高度。
遇到岩石严禁强行截割。
发现大块岩石或铁器上运输机必须及时停机处理。
9.割煤时，注意行走机构运行情况，当大块煤矸或其它物件通过采煤机及前方有人员、障碍物时，要立即停机进行处理。
10.牵引时，速度由小到大逐渐增加。
严禁带速度变换牵引方向。
停机时必须先停止牵引。
11.必须携带便携式瓦检仪，当瓦斯浓度达到1％时，停止割煤切断采煤机电源。
12.截割时，保证采高，严禁非技术性挑顶破底，截割痕迹不超过±50毫米。
截割机头（尾）时，采煤机慢进慢出，扫净浮货。
13.采煤机应停在无淋水、帮顶完好地点。
停机前，滚筒落到底板上，最后关闭冷却水，将隔离开关及截割部离合器打开，采煤机开关停电。
本工种存在危险因素及预防措施1、本工种存在危险因素是煤尘大易患煤肺病。
2、配戴防尘口罩，保证采煤机内外喷雾完好，确保喷雾质量, 并定期到指定医疗保健部门体检。
2、放煤工操作规程1、必须持有效证件上岗。
2、必须熟悉液压支架的性能和工作原理，懂得维护保养液压支架，懂得顶板管理方法，学习本工作面《采煤作业规程》。
3、要与支架工及采煤机司机配合，严格按回采工艺作业。
陕煤集团神木红柳林矿业有限公司副斜井、辅运大巷照明工程方案公司总工程师：机电运输部：生产技术部：煤矿总工程师：机电运输科：编制：陕煤集团神木红柳林矿业有限公司2014年4月辅运大巷（延伸段）、北辅运大巷照明工程方案一、位臵范围辅运大巷（延伸段）、北辅运大巷是矿井辅助运输、进风通道，承担矿井人员、材料运输及主要进风任务。
辅运大巷照明工程施工范围为从大巷七--八联巷中部至大巷十二联巷，长度1320m，北辅运大巷自斜联巷至25206绕道，长度2115m。
二、照明工程方案（一）照明工程使用从副斜井、辅运大巷拆除的照明灯具（副斜井383盏，辅运大巷279盏，原有共662盏）、照明综保（副斜井和辅运大巷共8台。
共需安装照明灯具687盏，照明综保16台（辅运大巷6台、北辅大巷10台），运需要补充照明灯具25盏，照明综保8台。
（二）辅运大巷（延伸段）照明工程方案1、照明灯具安装方式（1）照明灯具安装在巷道顶板北侧（见设计图），灯具中心距巷帮0.7m，间距5m，辅运大巷七--八联巷中至十二联巷长1320m，共需安装灯具264盏。
（2）采用两根吊杆在顶板上垂直吊挂方式安装照明灯具，在顶板上安装两条膨涨螺丝（深度100mm）与吊杆连接，用4条U型卡将、灯具后座与吊杆固定，灯可上下调节，平面可调角45度。
（3）绕道、硐室口和巷道高度低于3.8m时不安装灯具。
在巷道较低处及硐室口处，管路上方上无法装灯时，灯具位臵向管路外移，离开管路不少于0.15m。
（4）所有灯具必须上下左右成直线布臵，整齐美观。
安装灯时根椐现场巷道实际情况，每200m取直，保持平直安装，巷道起伏较大时可以顺势安装，确保圆滑过渡。
2、电缆固定方式(1)三条电缆敷设在专用横臵电缆架上（见设计图），一次电源50mm2电缆靠墙辅设，综保二次10mm2电缆辅设第2档，照明灯具连线2.5mm2电缆辅设第3档。
（2）横臵电缆架固定在在巷帮距巷道底板 3.9米处，使用两条12×200mm膨涨螺丝固定，每米设臵一个电缆架，共计1320个电缆架。
辅助运输大巷施工作业规范XXXXXXXXXXXXXXXXXXXXXXXX目录第一章工作面基本概况 ......................................................................... - 1 -第一节工作面井上下及煤层对应关系 (4)第二节工作面上下左右四邻关系、采掘情况及影响 (4)第二章地质概况 .................................................................................... - 4 -第一节煤层赋存特征 (4)第二节地质构造情况 (5)第三节预测瓦斯、火、煤层情况 (5)第四节水文地质情况 (5)第三章巷道布置情况............................................................................. - 5 -第一节巷道简述 (5)第二节施工顺序 (6)第三节巷道中腰线布置 (6)第四章巷道支护 .................................................................................... - 7 -第一节支护设计结论说明 (7)第二节临时支护方式 (7)第三节永久支护 (8)第五章矿压监测................................................................................... - 9 -第一节观测对象 (9)第二节观测内容 (9)第三节数据处理 (10)第六章掘进施工方式......................................................................... - 10 -第一节工艺流程 (10)第二节施工设备 (14)第三节作业方式 (15)第四节运煤方式 (15)第五节过特殊区段的施工工艺 (15)第七章安全质量管理......................................................................... - 15 -第一节工程质量验收要求 (15)第二节文明生产管理要求 (16)第三节煤质管理要求 (17)第四节机电设备管理要求 (17)第八章劳动组织、循环图表与主要经济技术指标.............................. - 19 -第一节劳动组织图表 (19)第二节循环图表 (19)第三节主要技术经济指标表 (19)第九章危险源及有害因素辨识............................................................ - 19 -第十章安全技术措施......................................................................... - 22 -第一节顶板管理安全技术措施 (22)第二节机掘作业安全技术措施 (25)第三节、风镐落煤专项安全技术措施 (26)第四节机电检修、机电设备安全防护技术措施 (27)第五节运输、装卸车、抬运设备安全措施 (32)第六节矿井其他自然灾害预防措施 (34)第七节矿压监测安全技术措施 (38)第八节抹角施工安全技术措施 (38)第九节井下工作面急救器材使用、管理制度 (40)第十节其它安全技术措施 (41)第十二章工作面避灾路线 ................................................................... - 41 -第一节避灾原则 (41)第二节避灾路线 (42)第一章工作面基本概况第一节工作面井上下及煤层对应关系一、巷道名称：水平辅助运输大巷二、巷道用途：满足井下通风、行人、运输、管线敷设的需要三、地面位置：巷道南790m为高岭村；北330m为杨家庄村第二节工作面上下左右四邻关系、采掘情况及影响巷道东边为北翼胶带大巷，西面为北翼进风大巷，北面为北翼辅助运输大巷北工作面，南接水平西翼辅助运输大巷。
中国神华万利煤炭分公司布尔台矿3-1煤北辅助运输大巷掘进作业规程编制单位:内蒙古大雁矿山建设工程有限责任公司布尔台项目部编制时间:二〇〇七年元月二十日目录第一章工程概况及地质概况一、工程概况二、地质概况第二章大巷施工方案、方法及施工组织一、施工方案二、施工方法三、施工组织第三章生产系统一、运输系统二、通风系统三、供电系统四、供水系统五、排水系统六、照明及通讯控制系统七、防灭火系统八、喷雾撒水系统第四章工程质量及煤质管理一、工程质量管理二、工作面文明生产三、生产系统机电设备、机电硐室质量标准第五章工作面灾害防治一、工作面灾害防治二、避灾路线第六章安全技术措施第七章规章制度一、入井人员持证上岗制度二、交接班制度三、顶板管理制度四、工程质量管理制度五、机电设备管理制度六、巡回检查制度七、油脂管理制度八、事故汇报及追查制度九、各工种岗位责任制十、农用车管理制度第八章主要技术经济指标第九章作业规程学习及考试记录作业规程编制依据1、神华万利煤炭分公司布尔台矿建设项目指挥部《布尔台大巷工程招标文件》提供的施工进展情况、施工区域设施布置情况和有关要求。
2、中煤国际工程集团武汉设计研究院《中国神华万利煤炭分公司布尔台矿井3-1煤北大巷平、剖、断面图》【S1806-110（1）G2-2】。
3、《煤矿安全规程》（2004年板）。
4、国家煤矿安全监察局《煤矿安全质量标准化标准及考核评级办法》5、布尔台煤矿项目部《管理制度汇编》。
第一章工程概况及地质概况一、工程概况布尔台煤矿位于内蒙古鄂尔多斯市伊金霍洛旗布尔台乡境内。
现欲施工的万利煤炭分公司布尔台煤矿3-1煤北辅助运输大巷与辅助斜井井筒相连，西南与3-1煤中部辅助大巷相接；3-1煤北辅助运输大巷与3-1煤北回风大巷和3-1煤北主运大巷平行布置。
东南分别是3-1煤北主运大巷和3-1煤北回风大巷，间距均为40m。
3-1煤北辅运大巷设计长度2778m，方位角为51016'37"。
北辅运大巷掘进工作面作业规程考试题姓名：工种：1、煤矿所指的三大规程是___________、_____________、____________。
2、煤矿的五大灾害是指_________、_________、_________、__________、___________。
3、煤矿井下供电系统的“三专”是指___________、_____________、____________，“两闭锁”是指_____________、____________。
4、_____________是保护人身安全的最后一道防线。
5、电器设备未经验电，一律视为____________。
6、在急救员未赶到前，现场人员对伤员的救护首先应遵守_____________的救护原则。
7、在低瓦斯矿井中，采掘工作面的瓦斯浓度检查次数每班至少____次。
8、入井人员必须戴___________、随身携带_________和_________。
9、我队施工的巷道名称为______________________。
10、掘进时最大空顶距为___________。
11、我施工队的避灾路线是什么？12、煤矿安全生产的方针是什么？13、冒顶前的预兆是什么？14、煤矿生产经常提到的“三不伤害”是指什么？15、煤矿井下电器设备“三大保护”指的是什么？1、安全规程、操作规程、作业规程。
2、水、火、瓦斯、煤尘、顶板。
3、专用变压器，专用开关，专用线路。
风电闭锁，瓦斯电闭锁。
4、个体防护。
5、有电，不准用手触及。
6、三先三后。
7、2。
8、安全帽，矿灯，自救器。
9、北辅运大巷巷道延伸掘进10、 4.45米11、火灾、瓦斯、煤尘事故避灾路线：北辅运掘进工作面→北辅运大巷→电动风门→辅运平硐→地面水灾避灾路线：北辅运掘进工作面→北辅运大巷→电动风门→辅运平硐→地面12、安全第一预防为主13、顶板有响声、煤壁片帮、顶板掉渣、有裂缝出现脱层现象、顶板来压支护变型。
目录第一章概况 (1)第一节概述 (1)第二节编写依据 (3)第二章地面位置及地质情况 (4)第一节地面位置及邻近采区开采情况 (4)第二节煤（岩）层赋存特征 (4)第三节地质构造 (6)第四节水文地质 (6)第三章巷道布置及支护说明 (8)第一节巷道布置 (8)第二节矿压观测 (8)第三节支护说明 (9)第四节支护工艺 (11)第四章施工方案及施工工艺 (14)第一节施工方法 (14)第二节凿煤（岩）方式 (14)第三节装载与运输 (15)第四节管线敷设 (16)第五节设备及工器具配备 (18)第五章劳动组织及主要技术经济指标 (20)第一节劳动组织 (20)第二节作业循环 (20)第三节主要经济技术指标 (21)第六章生产系统 (22)第一节通风系统 (22)第二节瓦斯防治 (28)第三节综合防尘 (28)第五节安全监测监控系统 (30)第六节供电系统 (31)第七节供、排水系统 (36)第八节运输系统 (37)第九节照明、通讯、信号系统 (38)第七章质量标准及保证措施 (39)第一节质量体系 (39)第二节施工前目标质量控制 (39)第三节施工中的目标质量控制 (40)第四节施工后的质量控制 (41)第八章安全技术措施 (42)第一节安全风险辨识 (42)第二节安全管理一般规定 (42)第三节“一通三防”管理 (45)第四节顶板管理 (48)第五节防治水 (49)第六节机电管理 (49)第七节运输管理 (51)第八节安全风险辨识 (53)第九章标准化施工、环境保护 (55)第一节文明施工规定 (55)第二节质量标准化环境管理制度 (56)第三节煤质管理 (56)第十章冲击地压防治 (58)第一节冲击危险性评价结论及冲击危险区域划分 (58)第二节冲击地压监测预警 (59)第三节冲击地压防治方法及效果检验方法 (65)第四节冲击地压安全防护措施 (69)第十一章灾害应急措施及避灾路线 (74)第一节水害应急措施 (74)第二节火灾措施 (75)第三节瓦斯与煤尘爆炸事故的应急措施 (76)第四节顶板事故的应急措施 (76)第五节安全避险六大系统 (77)第六节避灾路线 (78)第一章概况第一节概述一、巷道名称3-1煤南翼辅助运输大巷。
第一章编制概况第一节概述一、巷道名称本作业规程的巷道为6#运输大巷。
二、目的及用途作为将来6#煤层的主运输巷道，形成6#煤运输系统，满足6#煤采区的运煤、排矸需要。
三、巷道设计长度及服务年限1、6#运输大巷设计长度总长为846m（平距），开口位置位于6#措施巷内，巷道施工方位角为0°0′0″，沿煤层顶板开拓；施工完毕后以76.463m 处为巷道中线按270°0′0″（正西方向）继续施工6#上仓皮带巷，设计长度59.554m（平距），按给定腰线进行施工；后继施工煤仓，设计长度9.6m （平距）。
2、服务年限：39.5年3、本次施工83m（0-83m）。
四、预计开工竣工时间本巷道预计开工时间2014年11月25日，2014年12月15日竣工。
第二节编制依据1、依照新版《煤矿安全规程》、《操作规程》、《矿山井巷工程施工及验收规范》、《煤矿安全质量标准化标准及考核评级办法》、《山西中阳张子山煤业有限公司120万吨初步设计》、《山西中阳张子山煤业有限公司地质报告书》、《山西中阳张子山煤业有限公司甲烷涌出预测报告》等进行编制。
2、施工蓝图：6号煤运输大巷施工图S1145-122-036号煤上仓皮带巷平、剖断面图S1145-115-026号煤层平剖面图S1145-148-013、地质说明书及批准时间地质说明书为《6#运输大巷地质说明书》，批准时间为2014年9月。
第二章地面相对位置及地质情况第一节地面相对位置及临近采区开采情况该巷道位于井田南部，周边全部为实体煤层，地面相对位置位于矿区东侧山体，地表为农田、村庄。
附图：《6#运输大巷煤层底板等高线预测图》表-1 井上、下对照关系情况表附图：《6#运输大巷井上、下对照图》第二节煤(岩)层赋存特征一、煤（岩）层产状、厚度、结构、坚固性系数、层间距6号运输道大巷，位于6号煤层。
6号煤层位于太原组顶部，L5灰岩为其直接顶板，下距K2灰岩1.50m，上距5上号煤层14.37-23.01m，平均16.53m。
水坝滩煤矿辅助运输大巷作业规程编制：审核：批准：陕西省三秦建设集团总公司水坝滩煤矿项目部编制日期：2014-3-27目录第一章工程概况...........................第一节概述....................第二节编写依据...........................第三节地质情况............................第二章地质情况........第一节地质情况..................第二节煤（岩）层赋存特征....................第三节地质构造.............................第四节水文地质............第三章巷道布置及支护说明...................第一节巷道布置.............................第二节矿压观测............................第三节支护设计.............................第四节支护工艺..................第四章施工工艺.......................第一节施工方法.............................第二节凿岩方式.......................第三节爆破作业...........................第四节装载与运输................第五节管线及轨道敷设................第六节设备及工具配备第五章生产及辅助系统...................第一节通风....................第二节压风..............................第三节瓦斯防治.........................第四节综合除尘....................第五节防灭火...........................第六节安全监控...........................第七节供电..............................第八节排水...............................第九节运输.......................第十节照明、通信、信号..................第六章劳动组织及主要技术指标.............第一节劳动组织..........................第二节循环作业............................第三节主要技术指标...................第七章安全技术措施.........................第一节一般规定第二节一通三防.........................第三节顶板..................第四节爆破............................第五节防治水措施...................第六节机电管理.......................第七节运输管理...................第八节环境保护与文明施工....................第九节冬天与雨季施工措施...................第十节其他管理....................第八章灾害应急措施及避灾线路............第一节灾害生时应急措施....................第二节灾害预防.......第三节灾害发生时工作面撤离路线.....................作业规程审批意见作业规程贯彻记录第一章概况第一节概述一、巷道名称：辅助运输东大巷二、位置与煤（岩）层、相邻巷道的关系:巷道在3#煤层中布置。
（冶金行业）煤北辅运大巷作业规程中国神华万利煤炭分公司布尔台矿3-1煤北辅助运输大巷掘进作业规程编制单位:内蒙古大雁矿山建设工程有限责任公司布尔台项目部编制时间:二〇〇七年元月二十日目录第一章工程概况及地质概况一、工程概况二、地质概况第二章大巷施工方案、方法及施工组织一、施工方案二、施工方法三、施工组织第三章生产系统一、运输系统二、通风系统三、供电系统四、供水系统五、排水系统六、照明及通讯控制系统七、防灭火系统八、喷雾撒水系统第四章工程质量及煤质管理一、工程质量管理二、工作面文明生产三、生产系统机电设备、机电硐室质量标准第五章工作面灾害防治一、工作面灾害防治二、避灾路线第六章安全技术措施第七章规章制度一、入井人员持证上岗制度二、交接班制度三、顶板管理制度四、工程质量管理制度五、机电设备管理制度六、巡回检查制度七、油脂管理制度八、事故汇报及追查制度九、各工种岗位责任制十、农用车管理制度第八章主要技术经济指标第九章作业规程学习及考试记录作业规程编制依据1、神华万利煤炭分公司布尔台矿建设项目指挥部《布尔台大巷工程招标文件》提供的施工进展情况、施工区域设施布置情况和有关要求。
2、中煤国际工程集团武汉设计研究院《中国神华万利煤炭分公司布尔台矿井3-1煤北大巷平、剖、断面图》【S1806-110（1）G2-2】。
3、《煤矿安全规程》（2004年板）。
4、国家煤矿安全监察局《煤矿安全质量标准化标准及考核评级办法》5、布尔台煤矿项目部《管理制度汇编》。
第一章工程概况及地质概况一、工程概况布尔台煤矿位于内蒙古鄂尔多斯市伊金霍洛旗布尔台乡境内。
现欲施工的万利煤炭分公司布尔台煤矿3-1煤北辅助运输大巷与辅助斜井井筒相连，西南与3-1煤中部辅助大巷相接；3-1煤北辅助运输大巷与3-1煤北回风大巷和3-1煤北主运大巷平行布置。
东南分别是3-1煤北主运大巷和3-1煤北回风大巷，间距均为40m。
3-1煤北辅运大巷设计长度2778m，方位角为51016'37"。
大巷道设计断面形状为矩形断面，设计支护形式为锚喷（锚杆、锚索、金属网、喷射混凝土）联合支护。
3-1煤北主运输大巷掘进宽度5600m、掘进高度3600m，掘进断面积20.16m2；净宽5.4m、净高3.2m，净断面积17.28m2。
附巷道平面图、断面图二、地质概况1、地理位置及煤岩情况：布尔台井田地处东胜煤田南部，位于内蒙古自治区鄂尔多斯市伊金霍洛旗布尔台乡境内，井田范围东西长约19km，南北宽约13km，面积为185.23km2，规划井田实际面积约170.96km2。
布尔台矿3-1煤北辅助运输大巷所处围岩为3-1煤层中。
在施工区域内煤岩赋存较稳定，煤层结构简单，局部含1-2层夹矸，层位稳定，煤层厚度为2.85-3.67m，层节理不发育，普氏系数f＜3。
3-1煤层与3-2煤层层间距1.41m-33.48 m,平均13.34 m。
在施工区域内煤层产状：走向NW200，倾向SW700，煤层倾角小于30。
3-1煤顶板以中粒砂岩、砂质泥岩为主；底板以砂质泥岩为主，局部为泥岩、粉砂岩。
2、地质构造情况：本区位于东胜煤田中部，其基本构造形态为一单斜构造。
据3-1煤北主运及回风大巷探明3-1煤层局部有落差为0-10米左右小断层;区内具有宽缓的波状起伏，但未发现较大褶皱，无岩浆岩侵入。
3水文地质情况：施工区域的水主要来自煤层及顶板裂隙水，在掘进过程中会出现淋、滴水现象，预计工作面涌水量在20m3/h左右，对巷道施工有一定影响。
4、瓦斯、煤尘、地温情况：瓦斯：瓦斯涌出量微小，在0.01-0.47ml/g，且瓦斯成分中可燃气均小于48%，都在二氧化碳-氮气沼气带里，均属瓦斯风化带，故布尔台矿为低瓦斯矿井。
煤尘：、区内各主要煤层干燥无灰基挥发份较高，均在30%以上，另据邻区石圪台生产大样测定结果可知：火焰长度大于400mm，最低岩粉量为60%，因此区内各煤层均具有爆炸危险性。
煤的自燃：区内煤层变质程度低，挥发分较高，且含有黄铁矿结核或薄膜，给煤层自燃提供了有利条件，据区内四个钻孔燃点测定结果表明，ΔT1-30值均大于20，煤层自燃倾向等级为很易自燃煤层。
故本区煤层为很易自燃煤层。
地温：平均地温梯度2.440C/100m，无地温异常，属地温正常区域，矿井无地温危害。
地压：无地压异常。
5、其它应注意的问题：要合理确定巷道层位，保证工作面顶板的完整性，同时需加强巷道顶板管理。
第二章大巷施工方案、方法及组织一、施工方案根据巷道的煤岩特性和地质及施工条件，考虑到大巷的施工工期要求，兼顾安全、优质、快速的原则，确定采用如下施工方案：大巷采用掘进机掘进，短段掘支、小段长多循环方式，掘支段长采用6m。
因本次施工只对掘进和锚杆支护进行施工，喷射混凝土及底板混凝土不在施工范围，故未予考虑。
二、施工方法1、掘进方法3-1煤北辅助运输大巷采用EBZ-150型综掘机掘进，实现截割、装载、转载、运输连续化。
掘进工作面运输选用1台DSP-1063/1000型胶带输送机运输。
巷道掘进参数：掘进宽度5600mm、掘进高度3600mm。
掘进机掘进主要施工工序如下：截割→装煤（矸）→转装→运煤（矸）。
⑴、截割：采用EBZ-150型综掘机截割。
截割时按设计宽度、高度确定掘进轮廓，截割顺序自下而上进行。
顶板稳定段掘进6.0m后转换工序进行支护。
最大空顶距6.0m。
大巷施工层位沿3-1煤煤层底板掘进（煤层底板作巷道底板）。
对局部煤层变薄带，为确保机掘的顺利进行，岩层部分要采取放震动炮措施。
震动炮炮眼布置由现场根据岩层厚度情况确定；起爆雷管采用毫秒电雷管前5段、炸药采用煤矿许用乳化炸药。
⑵、装煤：采用掘进机自带耙爪装载机进行装载。
⑶、转载：采用掘进机自带刮板转载机和皮带转载机进行转载。
⑷、运煤：工作面所出煤（矸）经转载后使用DSP1063/1000型胶带输送机运出。
附综掘机切割路线图：2、支护方法3-1煤北辅运大巷支护形式：锚（锚杆、锚索）网（钢筋网）喷（喷射混凝土）联合支护，巷道两帮距巷道底板1.5米以上挂网锚喷。
本《作业规程》只对顶、帮锚杆支护确定施工方法，不在施工范围内的支护未予确定。
锚杆支护参数如下：顶部和帮部锚杆均采用Ф16×1800mm圆钢锚杆；锚固形式均端头锚固；锚固剂均为CK2350树脂锚固剂，1卷/眼。
顶板和帮部锚杆间排距均为1000×1000mm；锚杆锚固力均不小于50KN；顶板和帮部均采用φ6.5钢筋网，网孔为100×100mm，钢筋网铺设的搭接长度为100㎜。
为保证施工安全，锚索支护滞后于锚杆支护距离不超过25m。
施工顺序和方法如下：顶部锚杆在截割完成后由外向里及时进行钻装，帮部锚杆滞后掘进工作面30m平行作业。
锚杆支护施工工序和工艺过程如下：钻锚杆眼→装填树脂药卷→挂设钢筋网→安装锚杆。
（1）钻锚杆眼：顶部锚杆眼施工采用MYT-120C型液压锚杆钻机，钻杆采用B19中空六角钢钻杆，钻头采用D29mm钻头。
帮部锚杆采用电煤钻打眼,钎杆采用麻花钎杆。
钻眼前要按激光给定的中心和锚杆布置图定好眼位，并按锚深要求在钻杆上作好标记，然后用锚杆钻机垂直（75°≮）顶底板钻进，钻进达到设计深度后退出钻杆。
施工时由外向里逐排钻眼安装锚杆。
（2）装填树脂药卷：锚杆套上托板戴上螺帽，将脂药卷插入锚杆眼口，然后用锚杆上端头送入锚杆眼内，再将锚杆尾端套在搅拌杆上用液压锚杆钻机顶至眼底。
（3）挂设钢筋网：人工将金属网按着设计要求和压茬关系挂上。
（4）安装锚杆：树脂药卷顶入眼底后，锚杆机升压捅破药卷开启锚杆机进行搅拌15s，托板紧贴顶板后停机，等待30～40s后开动钻机上紧螺母。
树脂达到终凝时间用扳手进行紧固，达到设计扭矩100 N.ｍ，锚固力≥5T。
掘进过程中如顶板不稳定、离层、局部破碎段要采取临时支护措施加强支护，改变掘支段长，采用逐米掘支施工方案。
地质构造带、煤岩破碎带与监理工程师联系采取与其适应的支护措施和施工方法。
三、施工组织1、劳动组织形式：为了便于施工组织和管理，考虑到该工程设计要求和施工工期要求、井下巷道布置特点及施工要求。
采用综合队劳动组织形式。
施工队设置生产班二个、机电维修班一个。
综掘生产班设置掘进机司机、支护工、输送机司机、机电维修工、排水、巷道清理等工种。
主要完成掘进、锚杆支护、煤（矸）运输、排水、巷道清理等工作。
机电维修班设置机电、通风、运输等工种，主要完成生产系统和施工设备的安装及维护、供排水管路及风筒延接、物料运输等工作。
劳动力配备详见《劳动力配备表》。
2、工作制度采用“三.八”制作业，两班半生产、半个班检修。
3、掘进工作面循环方式及月进尺大巷掘进采用正规循环作业，小班多循环方式。
循环进尺6.0m，小班2个循环、圆班5个循环，循环率按80%考虑。
月进尺：S=6×5×30×80%=720m。
工作面循环详见《掘进工作面作业循环图表》。
劳动力配备表第三章生产系统一、运输系统1、主要运输系统主要运输系统利用现设在主井井筒和3-1煤北回风大巷的胶带运输系统。
掘进巷道工作面的煤（矸）运输方式采用胶带运输机运输。
其运输环节如下：3-1煤北辅运大巷掘进工作面煤（矸）经工作面胶带输送机运至联巷转载皮带机，再转至3-1煤北主运大巷胶带输送机再由联巷转载皮带机运至3-1煤北回风大巷胶带输送机，后再经联巷转载皮带机运至主井筒胶带输送机,然后运至地面。
3-1北辅助运输大巷选用DSP-1063/1000型胶带运输机1台，联巷转载选用22kw电滚筒驱动皮带输送机1台。
工作面掘进1000m后挪移一次胶带运输机和转载皮带机。
2、辅助运输系统辅助运输利用辅助井筒采用农用车直接运输，大巷内同样采用农用车运输。
其运输环节如下：地面需入井的材料、设备、配件等采用农用车直接运输至掘进工作面。
井下需升井的材料、设备、配件等也使用农用车直接通过辅助井筒运至地面。
需下井的人员经辅助井筒至3-1煤北辅运大巷至工作面，升井人员由工作面至辅运大巷由辅助井筒至地面。
附生产系统图二、通风系统1、通风方式掘进工作面采用压入式通风。
2、通风系统由于3-1煤北主运输大巷的设计工程量较大，通风距离长，为合理解决施工期间的通风，采用以下两种方式：（1）在通风距离1500m以内，采用地面设局扇由主风井直接向掘进工作面供风；通风距离超过1500m以后，矿井还不能形成临时通风系统，在3-1煤北主运输大巷和3-1煤北回风大巷的联巷之间设置风库。
新风自地面局扇压入至风库，再经风库内局扇压至掘进工作面。
污风经3-1煤北主运输大巷和风井井筒回至地面。
（2）通风距离超过3000m以后，仅靠局扇无法解决通风问题时，要在风井井筒设置临时主扇，通过通风构筑物形成主、副井井筒进风、风井井筒回风的矿井施工临时通风系统。
