《嵌入式系统原理与实验》实验指导实验三调度器设计基础一、实验目的和要求1.熟练使用Keil C51 IDE集成开发环境，熟练使用Proteus软件。
2.掌握Keil与Proteus的联调技巧。
3.掌握串行通信在单片机系统中的使用。
4.掌握调度器设计的基础知识：函数指针。
二、实验设备1.PC机一套2.Keil C51开发系统一套3.Proteus 仿真系统一套三、实验容1.甲机通过串口控制乙机LED闪烁（1）要求a.甲单片机的K1按键可通过串口分别控制乙单片机的LED1闪烁，LED2闪烁，LED1和LED2同时闪烁，关闭所有的LED。
b.两片8051的串口都工作在模式1，甲机对乙机完成以下4项控制。
i.甲机发送“A”，控制乙机LED1闪烁。
ii.甲机发送“B”，控制乙机LED2闪烁。
iii.甲机发送“C”，控制乙机LED1，LED2闪烁。
iv.甲机发送“C”，控制乙机LED1，LED2停止闪烁。
c.甲机负责发送和停止控制命令，乙机负责接收控制命令并完成控制LED的动作。
两机的程序要分别编写。
d.两个单片机都工作在串口模式1下，程序要先进行初始化，具体步骤如下：i.设置串口模式（SCON）ii.设置定时器1的工作模式（TMOD）iii.计算定时器1的初值iv.启动定时器v.如果串口工作在中断方式，还必须设置IE和ES，并编写中断服务程序。
（2）电路原理图Figure 1 甲机通过串口控制乙机LED闪烁的原理图（3）程序设计提示a.模式1下波特率由定时器控制，波特率计算公式参考：b.可以不用使用中断方式，使用查询方式实现发送与接收，通过查询TI和RI标志位完成。
2.单片机与PC串口通讯及函数指针的使用（1）要求：a.编写用单片机求取整数平方的函数。
b.单片机把计算结果向PC机发送字符串。
c.PC机接收计算结果并显示出来。
d.可以调用Keil C51 stdio.h 中的printf来实现字符串的发送。
《单片机原理及应用》实验报告姓名:学号：班级：应用物理指导教师：日期：实验1 计数显示器一、实验目的熟悉51单片机的基本输入输出应用，掌握Proteus模块的原理图绘图方法及单片机系统仿真运行方法二、实验原理由共阴极数码管LED1和LED2、P0口、P2口，上拉电阻RP1及Vcc组成的输出电路；由按钮开关BUT、P3.7和接地点组成的输入电路，该电路在编程软件的配合下，可实现计数显示功能：可统计按钮BUT的按压次数，并将按压结果以十进制数形式显示出来；当显示值达到99后可自动从1开始，无限循环。
三、实验内容（1）观察Proteus模块的软件结构，熟悉菜单栏、工具栏、对话框等基本单元功能（2）学会选择元件、画导线、修改属性等基本操作（3）学会可执行文件加载及程序仿真运行方法（4）验证计数显示器的功能四、实验要求提交实验报告并包括如下内容：电路原理图、电路原理分析、仿真运行截图及实验小结1.实验原理图2.仿真运行截图3.实验小结通过这次实验让我认识了kell和proteus软件的基本功能，学会了用kell编写程序用proteus仿真运行。
在这次实验中同时也遇到了很多问题。
比如因为第一次使用这两个软件对界面还不太熟悉，浪费了很多的时间也产生了很多错误，但之后与同学们的交流过程中，慢慢的对这两个软件有了更深入的了解，在后期仿真的时候才能得心应手的处理问题。
这个计数显示器的实验让我进一步了解了单片机与数码管的魅力，看到了电子元件的神奇之处，只要按动按键就能让数码管的数字逐次加一，这大大激发了我的学习单片机兴趣，这次实验也会成为我以后学习单片机的奠基石，因为它打开了我认识单片机的大门，让我认识到了单片机的魅力，并让我沉浸其中。
实验2 指示灯开关控制器一、实验目的学习51单片机I/O口基本输入输出功能，掌握汇编语言的编程与调试方法。
二、实验原理输入电路由外接在P1口的8只拨动开关组成；输出电路由外接在P2口的8只低电平驱动的发光二极管组成。
第一章 DICE-5208K开发型单片机综合实验仪概述一、系统简介DICE-5208K型单片机实验系统由DICE-5208K开发型单片机综合实验箱、DICE-3000型仿真器、扩展卡和DICE-51仿真开发系统软件等组成。
是《MCS-51单片机原理与接口》、《单片机控制技术》、《C8051Fxxx高速SOC单片机原理及应用》、《EDA》、《VHDL硬件描述语言》、《CPLD/FPGA应用基础》等课程教学的配套实验设备。
新增加了几乎所有最实用、新颖的接口电路（如1 WIRE /I2C/SPI总线等）和通讯类接口实验（如USB2.0通讯/TCP/IP网络通讯/CAN总线/红外线收发等）。
可进行MCS-51、C8051F嵌入式单片机、CPLD/FPGA等课程的开放式实验教学。
二、主要特点1.该实验系统配置DICE-3000型高性能MCS-51硬件仿真器，64K数据空间，64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。
可运行于WIN98/2000/NT/XP操作系统平台。
2.实验系统带有ISP在线下载电路,学生在完成实验后可脱离仿真机和PC机独立运行学生自行设计的单片机系统。
（可在线编程AT89S51/52/53系列单片机）。
3.该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有DICE-EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。
4.该实验系统可扩展CPLD/FPGA模块,并配有相应的并口下载电路,轻松变成一台EDA实验开发平台。
5.该实验系统可扩展“数控式电子演示装置”,该装置是本公司的专利产品,结合上位演示软件和USB接口,可为该实验系统扩展多达十五个生动、形象、复杂的实验,其中大部分是闭环实验,实验践性非常强。
单片机原理实验报告实验一计数显示[目的]熟悉Proteus仿真软件，掌握单片机原理图的绘制方法【实验内容】（1）熟悉Proteus仿真软件，了解软件的结构和功能（2）学习如何使用ISIS模块，学习设置图纸、选择元件、画线、修改属性等基本操作（3）了解如何加载可执行文件和运行程序仿真（4）了解Proteus在单片机开发中的作用，完成单片机电路原理图的绘制[实验步骤]（1）观察Proteus软件的基本结构，如菜单、工具栏、对话框等。
（2）Proteus中绘制电路原理图，并根据表A.1将组件添加到编辑环境中（3）在Proteus中，观察仿真结果，检查电路图绘制的正确性【实验示意图】【实验源程序】#include <reg51.h>位 P3_7=P3^7;无符号字符 x1=0;x2=0 ;无符号字符数=0；无符号字符 idata buf[10]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f}；无效延迟（int时间）{整数 k，j；for(;time<0;time--)for(k=200;k>0;k--)for(j=500;j<0;j--);}无效初始化（）{P0=buf[x1]；延迟（10）；P2=buf[x2]；延迟（10）；}无效的主要（）{在里面（）;而（1）{x1=计数/10；x2=计数%10；P0=buf[x1]；延迟（10）；P2=buf[x2]；延迟（10）；如果（P3_7==0）// {延迟（10）；而（！P3_7）；如果（计数==99）计数=0；别的计数=计数+1；}}}[实验结果]阐明计数器的作用是按下K1后，数码管LED1和LED2会显示按键的按下次数， LED1代表一位， LED2代表十位。
当计数器达到99时，再次按下K1键，显示值再次从0开始。
实验2指示灯开关控制器[目的]学习如何编程和调试汇编语言【实验内容】（1）熟悉Proteus仿真软件，了解软件的结构和功能（2）学习如何用汇编语言编程（3）ISIS 模块中输入、编译和调试汇编程序（4）了解MCU程序控制原理，实现指示灯/开关控制器的预期功能[实验步骤]( 1 ) 在ISIS中画出电路原理图, 并在编辑环境中添加相应的元器件 .( 2 )在ISIS中编写汇编语言程序( 3 ) 利用ISIS 的汇编调试功能检查程序的语法和逻辑错误( 4 )观察仿真结果，检查程序和电路的正确性【实验示意图】【实验源程序】#include <reg51.h> 无效延迟（int时间）{整数 k，j；for(;time<0;time--) {for(k=100;k<0;j--) for(j=500;j<0;j--); }}无效初始化（）{P1=0x00；延迟（20）；P1=0xff；延迟（20）；P1=0x00；延迟（20）；P1=0xff；延迟（20）；P1=0x00；延迟（20）；P1=0xff；延迟（20）；}无效的主要（）{在里面（）;P1=0x00；延迟（20）；P1=0xff；延迟（20）；而（1）{P1=P2 ;}}[实验结果]阐明点击运行，8个LED 一起闪烁3次。

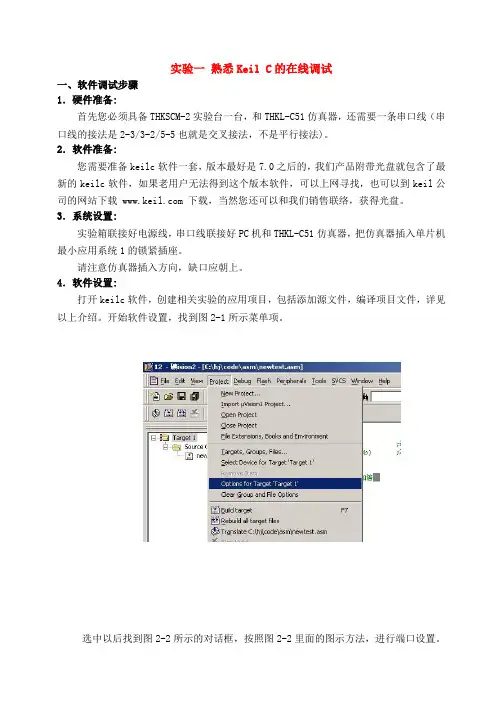

实验一熟悉Keil C的在线调试一、软件调试步骤1．硬件准备:首先您必须具备THKSCM-2实验台一台，和THKL-C51仿真器，还需要一条串口线（串口线的接法是2-3/3-2/5-5也就是交叉接法，不是平行接法)。
2．软件准备:您需要准备keilc软件一套，版本最好是7.0之后的，我们产品附带光盘就包含了最新的keilc软件，如果老用户无法得到这个版本软件，可以上网寻找，也可以到keil公司的网站下载 下载，当然您还可以和我们销售联络，获得光盘。
3．系统设置:实验箱联接好电源线，串口线联接好PC机和THKL-C51仿真器，把仿真器插入单片机最小应用系统1的锁紧插座。
请注意仿真器插入方向，缺口应朝上。
4．软件设置:打开keilc软件，创建相关实验的应用项目，包括添加源文件，编译项目文件，详见以上介绍。
开始软件设置，找到图2-1所示菜单项。
图2-1 Project菜单选中以后找到图2-2所示的对话框，按照图2-2里面的图示方法，进行端口设置。
选择硬件仿真。
图2-2设置Debug选项卡进入Target设置,如图2-3。
选择串行口，波特率选择38400，这样就设置好了。
图2-3 Target设置5．开始调试按实验指导提供的方法连接好实验导线。
打开相关模块的电源开关（关闭不相关模块的电源开关），打开总电源开关。
按图2-4中的按钮开始调试。
图2-4 调试窗口这时候如果出现图2-5所示对话框，那么硬件系统应复位一次，关闭总电源开关2秒后从新打开电源。
图2-5 联接失败对话框然后按图2-5所示的"Try Again"，可进入调试阶段。
如图2-6所示。
图2-6 调试窗口按图2-6 中按钮，即可运行程序。
如果想停止运行程序，应按一下THKL-C51仿真器的复位按钮，等待约2秒后，程序便停止运行，再次按图2-6中的按钮可返回到图2-4界面。
二、软件仿真根据一个实例作软件仿真的过程。
本实例指定外部存储器的起始地址和长度，将其内容赋同一值。
《实验一 应用系统开发过程演示》实验报告参考一．实验目的1．了解单片机应用系统的开发过程，获得感性认识。
2．了解开发箱/开发板的使用方法3．了解仿真软件的基本功能和使用方法。
二．实验环境（一） EL 型微机教学实验系统：1. 设备：：北京精议达盛科技有限公司EL-MUT3多CPU 单片机/微机实验实训系统2. 软件：北京精议达盛科技有限公司8051调试软件4.0版 二．实验电路（一） EL 型微机教学实验系统实验电路（二） 仿真软件开发调试环境： 1.英国 Labcenter electronics 公司的Proteus EDA 工具软件， 2. 美国Keil 公司的µVision 集成开发环境 （二） 仿真软件实验电路：三. 操作步骤：（一）EL 型微机教学实验系统操作步骤1. 连线：P1.0~P1.7接LED1~LED82. 新建汇编语言源文件3. 另存为D:\J08X\SY1.ASM4. F3编译生成目标文件，F5进入调试：工具栏上“R ”打开寄存器窗，“H ”打开反汇编窗口F8，单步执行,观察相关寄存器窗口中有关寄存器中数据的变化。
四. 源程序(括号中为EL 型微机教学实验系统中的程序)ORG 0000H (ORG 4000H ） SJMP MAIN (LJMP MAIN) ORG 0040 H (ORG 4100H) MAIN: MOV A,#0FEH LOOP: MOV P2，A （MOV P1,A ） LCALL D_1s RL A AJMP LOOP ；以下为延时子程序 D_Is: MOV R6,#100 ;1s D10ms: MOV R5,#40 :10ms DL: MOV R4,#123 N0P DJNZ R4,$ DJNZ R5,DL DJNZ R6,D10ms RET END（二） 仿真软件开发调试环境： ◆Proteus 工具软件下， 1.新建设计 ①选取元件 A T89C51,RES,LED-RED ②在工作区放置元件,地线,电源 电阻RES 阻值200Ω,模式DIGITAL ③连线 2. 源程序设计,生成目标文件代码 “Source →Add/RemoveFiles ”新建源程序文件D:\J08X\L Y1.ASM “Source → SY1.ASM ”在文本编辑器编写源程序 通过“Source →BuildAll ”编译源程序，生成目标程序。

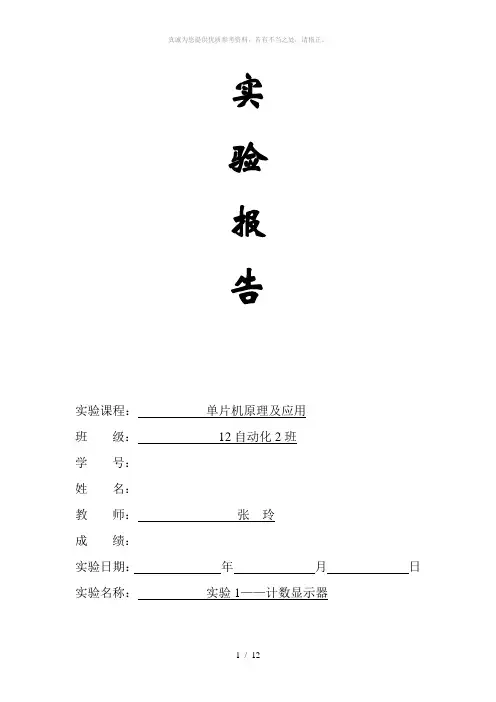

实验报告实验课程：单片机原理及应用班级：12自动化2班学号：姓名：教师：张玲成绩：实验日期：年月日实验名称：实验1——计数显示器一、实验目的：学习Proteus 软件的使用，掌握单片机原理图的绘图方法。
二、实验内容：1、绘制“计数显示器”电路原理图；2、利用提供的hex文件验证此电路的运行效果。
三、实验要求：提交的实验报告中应包括：1、绘图方法简述，要求说明元件与电源的选取、摆放及属性编辑，总线与标签的画法等内容；2、电路原理图；3、仿真运行效果展示，要求就仿真文件加载方法及3～4幅运行截图进行简要说明；4、实验小结，说明遇到的主要问题或实验1体会等。
参考电路原理图如下：元件类别电路符号元件名称Microprocessor ICs “U1”80C51Miscellaneous “X1”/12MHz CRYSTALCapacitors “C1”～“C2”/1nF CAPCapacitors “C3”/22μF CAP-ELECResistors Packs “RP1”/7-100ΩRESPACK-7Resistors “R1”/100ΩRESOptoelectronics “LED1”～“LED2”7SEG-COM-CAT-GRNSwitches & Relays “BUT”BUTTON1、编程思路及C51源程序：2、电路原理图：3、仿真运行效果展示：4、实验小结:熟悉Proteus软件，了解软件的结构组成与功能;学习ISIS模块的使用方法，学会设置图纸、选元件、线画总线、修改属性等基本操作；学会可执行文件加载及程序仿法；理解Proteus在单片机开发中的作用，完成单片机电路原理图的绘制。
实验名称：实验2——LED指示灯循环控制一、实验目的熟悉μVision3编译软件、掌握C51编程与调试方法。
二、实验内容1、按照教材P243的图A.34，绘制实验二电路原理图；2、编写C51程序，实现8个LED灯依次点亮的功能：P0.0→P0.1→P0.2→P0.3→┅→P0.7→P0.6→P0.5→┅→P0.0的顺序，无限循环，间隔约50ms；3、观察仿真结果，完成实验报告。
单片机与嵌入式系统实验报告一、软件模拟调试实验：本部分实验内容主要为指令系统和汇编语言程序设计。
采用软件模拟调试的方法，目的在于通过这些实验使学生巩固所学知识，加深对MCS-51单片机内部结构、指令系统的理解，更进一步掌握汇编语言程序设计的方法和技巧。
实验一数据传送实验实验目的1、熟悉软件模拟调试环境。
2、掌握汇编语言程序设计的方法，加深对指令的理解。
3、学会软件模拟调试和察看、验证结果方法。
4、印证数据传送指令的功能、寻址方式以及PC指针、SP指针、DPTR指针、Ri指针分别对代码段、堆栈段、外扩数据存储器段、位寻址区等不同存储器的访问方式。
实验步骤1、进入调试软件环境，输入源程序；2、汇编源程序；3、用单步方式运行程序；4、检查并记录各寄存器和存储单元内容的变化。
实验内容：将8031内部RAM 40H—4FH单元置初值A0H—AFH，然后将片内RAM 40H—4FH单元中的数据传送到片内RAM 50H—5FH单元。
将程序经模拟调试通过后，运行程序，检查相应的存储单元的内容。
源程序清单：ORG 0000HRESET：AJMP MAINORG 003FHMAIN：MOV R0，#40HMOV R2，#10HMOV A，#0A0HA1：MOV @R0，AINC R0INC ADJNZ R2, A1MOV R1，#10HMOV R0, #50HMOV R2, #10HA3: MOV A, @R1MOV @R0, AINC R1INC R2DJNZ R2, A3SJMP $END实验结果与分析：1、按照实验内容补全程序。
2、对源程序进行编译并查看相应程序存储器的内容，将源程序对应的机器码记录入下表，掌握ORG伪指令及汇编的过程。
ORG的作用及相关注意事项：ORG表示之后的语句从哪里开始，有的单片机里面的固定区域是用来做堆栈或者是子程序跳转地址的入口。
PC表示：下一条要执行的指令PSW表示：程序状态字，其各位的含义为：cy进位标志位AC辅助进位标志位Ov溢出标志位p校验位SP表示：堆栈指针R0~R7的物理位置：0000H-0007H3、运行机器码，查看片内数据区、CPU内寄存器的变化情况，按要求将结果记录入下表。
单片机原理及应用课程实验报告专业：班级：姓名：学号：实验一、keilC51及proteus软件的使用一、实验目的：1、掌握keil和proteus软件的基本操作2、通过具体实例掌握keil和proteus软件的使用。
二、实验原理: keil使用步骤，proteus使用步骤三、程序：四、实验结果分析：五、总结：学会了使用keil和proteus软件，掌握了利用keil和proteus软件进行仿真的步骤。
实验二、并行输入/输出接口实验一、实验目的：1、进一步熟悉keil仿真软件、proteus仿真软件的使用。
2、了解并熟悉单片机I/O口和LED灯的电路结构，学会构建简单的流水灯电路。
3、掌握C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。
二、实验原理：MCS 51单片机的串行口在实际使用中通常用于三种情况：利用方式0 扩展并行i/0 接口：利用方式1 实现点对点的双机通信；利用方式2 或方式3 实现多机通信。
利用方式0 扩展并行i/0 接口MCS 5 1 单片机的串行口在方式0 时，若外接一个串入并出的移位寄存器，就可以扩展并行输出口；若外接一个并入串出的移位寄存器，就可以扩展并行输入口。
三、程序：#include<reg51.h>sbit P1_0=P1^0;void main(){unsigned char i;unsigned int j;SCON=0x00;i=0x01;for(;;){P1_0=0;SBUF=I;while(!TI) {i}P1_0=1;TI=0;for(j=0;j<=254;j++){;}i=i*2;if(i==0x00) i=0x01;}}四、实验结果分析：五、总结：进一步熟悉了keil仿真软件、proteus仿真软件的使用。
了解并熟悉单片机I/O口和LED灯的电路结构，学会了构建简单的流水灯电路。
掌握了C51中单片机I/O口的编程方法和使用I/O口进行输入输出的注意事项。
实验三、定时器/计数器实验（1）—查询方式产生500us的方波一、实验目的：1、熟悉keil仿真软件、proteus的使用和C51定时程序的编写；2、了解51单片机中定时、计数的概念，熟悉51单片机内部定时/计数器的结构与工作原理；3、掌握查询方式处理定时/计数的工作过程，4、掌握定时/计数器在C51中的设置与程序的书写格式以及使用方法。
二、实验原理:通常利用定时/ 计数器来产生周期性的波形。
利用定时/ 计数器产生周期性波形的基本思想是：利用定时/ 计数器产生周期性的定时，定时时间到则对输出端进行相应的处理。
例如产生周期性的方波只需定时时间到对输出端取反一次即可。
不同的方式定时的最大值不同，如定时的时间很短，则选择方式2 。
方式2 形成周期性的定时不需重置初值；如定时比较长，则选择方式0 或方式1 ；如时间很长，则一个定时/ 计数器不够用，这时可用两个定时/ 计数器或一个定时/ 计数器加软件计数的方法。
三、程序：#include <reg51.h>sbit P1_0=P1^0;void main(){TMOD=0x02;TH0=0x06;TL0=0x06;TR0=1;for(;;){if(TF0){TF0=0;P1_0=!P1_0;}}}四、实验结果分析：五、总结：熟悉了keil仿真软件、proteus的使用和C51定时程序的编写；了解51单片机中定时、计数的概念，熟悉了51单片机内部定时/计数器的结构与工作原理；掌握了查询方式处理定时/计数的工作过程，掌握了定时/计数器在C51中的设置与程序的书写格式以及使用方法。
实验四、定时器/计数器实验（2）—中断方式产生500us的方波一、实验目的：1、熟悉keil仿真软件、proteus的使用和C51定时程序的编写；2、进一步熟悉51单片机内部定时/计数器的结构与工作原理；3、掌握中断方式处理定时/计数的工作过程。
二、实验原理从P 1.0 输出周期为500 us 的方波，只需P 1.0 每250 us 取反后一次即可。
当系统时钟为12MHz 时，定时/ 计数器TO 工作于方式2 时，最大的定时时间为256 us ，满足250us 的定时要求，方式控制字应没定为000000 1 0B （02H ）。
系统时钟为12Mhz ，定时250us，计数值N 为250 ，初值X = 256 -250 =6 ，则THO = TLO =06 H 。
:三、程序：#include <reg51.h>sbit P1_0=P1^0;void main(){TMOD=0x02;TH0=0x06;TL0=0x06;EA=1;ET0=1;TR0=1;while(1);}void time0_int(void) interrupt 1{P1_0=!P1_0;}四、实验结果分析：五、总结：熟悉了keil仿真软件、proteus的使用和C51定时程序的编写；进一步熟悉了51单片机内部定时/计数器的结构与工作原理；掌握了中断方式处理定时/计数的工作过程。
实验五：串行接口实验（1）—工作方式0扩展并行IO口一、实验目的：1, 掌握串行口工作方式0的程序设计；2、熟悉51单片机串口的结构和工作原理3、掌握串口工作方式0的工作特点。
二、实验原理:MCS 51单片机的串行口在实际使用中通常用于三种情况：利用方式0 扩展并行i/0 接口：利用方式1 实现点对点的双机通信；利用方式2 或方式3 实现多机通信。
利用方式0 扩展并行i/0 接口MCS 5 1 单片机的串行口在方式0 时，若外接一个串入并出的移位寄存器，就可以扩展并行输出口；若外接一个并入串出的移位寄存器，就可以扩展并行输入口。
三、程序：#include<reg51.h>sbit P1_0=P1^0;void main(){unsigned char i;unsigned int j;SCON=0x00;i=0x01;for(;;){P1_0=0;SBUF=I;while(!TI) {i}P1_0=1;TI=0;for(j=0;j<=254;j++){;}i=i*2;if(i==0x00) i=0x01;}四、实验结果分析：五、总结：掌握了串行口工作方式0的程序设计；熟悉了51单片机串口的结构和工作原理。
掌握了串口工作方式0的工作特点。
实验六：串行接口实验（2）—双机通信一、实验目的：1、掌握串行口工作方式1的程序设计；2、进一步掌握51单片机串口的结构和工作原理3、掌握串口工作方式1的工作特点。
二、实验原理:甲、乙两机处理过程一样，程序相同。
方式选择方式1 ：即8 位异步通信方式，波特率为1200bps ，既要发送，也要接收，所以串口控制字为50H 。
由于选择的是方式1, 波特率由定时/ 计数器TI 的溢出率和电源控制寄存器PCON 中的SMOD 位决定，则需对定时/ 计数器Tl 初始化。
设振荡频率为12MHz ，取SMOD=0，波特率为1200bps ，定时/ 计数器T1选择为方式2 ，则初值如下初值= 256 一foscx2SMOD ／（12 × 波特率× 32 ）= E6H 根据要求，定时/ 计数器T1的方式控制字为20H 。
发送过程采用查询方式，在主程序中读取PI 口的开关状态，通过串口发送；接收过程采用中断方式，接收的内容送P2 口，通过P2 口的发光二极管显示。
三、程序：#include <reg51.h>void main(){unsigned char i;SP=0x60;SCON=0X50;TMOD=0x20;TL1=0xe6;TH1=0xe6;TR1=1;EA=1;ES=1;while(1){P1=0XFF;i=P1;SBUF=i;while(TI==0);TI=0;}}void funins(void) interrupt 4{EA=0;RI=0;P2=SBUF;EA=1;}四、实验结果分析：五、总结：掌握了串行口工作方式1的程序设计；进一步掌握了51单片机串口的结构和工作原理，掌握了串口工作方式1的工作特点。
实验七：中断系统实验（1）—交通灯模拟控制一、实验目的1、掌握单片机外部中断的原理及过程。
2、掌握单片机外部中断程序的设计方法。
3、掌握单片机外部中断时中断方式的选择方法。
二、实验原理:交通灯正常运行时，可分为4 个状态：状态1 ，东西方向绿灯，南北方向红灯20 秒，状态编码“ 00100001 ” ；状态2 ，东西方向黄灯，南北方向红灯3 秒，状态编码“ 01000001 ” ；状态3 ，南北方向绿灯，东西方向红灯20 秒，状态编码“ 00010010 ” 状态4 ，南北方向黄灯，东西方向红灯3 秒，状态编码“ 0001m00 ” 。
东西发生异常时，东西通行，南北禁止，东西方向绿灯闪，南北方向红灯闪60 秒；南北发生异常时，南北通行，东西禁止，南北方向绿灯闪，东西方向红灯闪60 秒。
主程序中实现交通灯正常运行过程，两种异常用外中断0 和外中断1 管理，外接开关模拟异常发生，在中断服务程序中实现异常处理，在主程序中开放外中断0 和外中断1 ，设置为边沿触发方式。
时间单位采用500ms 信号，由定时计数器0 定时50ms ，循环10 次产生，定时计数器0 采用查询方式，主程序中设定定时计数器0 的工作方式：方式1 。
三、程序：#include <reg51.h>void delay500ms(unsigned char k);void main(void){SP=0x60;TMOD=0x01;IE=0x85;TCON=0x05;while(1){P1=0x21;delay500ms(40);P1=0x41;delay500ms(6);P1=0x12;delay500ms(40);P1=0x14;delay500ms(6);}}void int_0(void) interrupt 0{unsigned char i1,i2;i1=P1;for(i2=0;i2<60;i2++){P1=0x21;delay500ms(1);P1=0x00;delay500ms(1);}P1=i1;}void int_1(void) interrupt 2{unsigned char j1,j2;j1=P1;for(j2=0;j2<60;j2++){P1=0x12;delay500ms(1);P1=0x00;delay500ms(1);}P1=j1;}void delay500ms(unsigned char m) {unsigned char k1,k2;TH0=0x3C;TL0=0xB0;TR0=1;for(k1=0;k1<m;k1++){for(k2=0;k2<10;k2++){while(!TF0);TF0=0;TH0=0x3C;TL0=0xB0;}}}四、实验结果分析：五、总结：掌握了单片机外部中断的原理及过程。
