在线烟气检测仪安全操作及保养规程
一、安全操作规程：
1.操作人员在操作前，应经过专业培训，熟悉设备的使用方法和安全操作规程，确保具备操作资格。
2.在进行操作之前，必须仔细阅读并理解设备的使用说明书，按照要求进行操作。
3.使用该设备必须佩戴防护用具，包括防护眼镜、防护手套、防护面罩等。
4.操作人员应确保设备安装牢固，且与电源、气源连接正确。
5.在进行气体检测前，应打开通风设备，确保操作环境的通风良好。
6.操作人员应严格按照操作步骤进行操作，不得擅自修改仪器参数，以免引发设备故障或操作不准确。
二、设备保养规程：
1.定期检查设备的供电线路，确保电源连接牢固，不得有裸露的电线和断线现象。
2.定期清洁仪器表面，保持仪器的清洁干燥，不得在设备表面堆放杂物。
3.定期检查传感器的工作状态，如有损坏或故障应及时更换或修复。
4.检查仪器的气路连接，确保气源供应正常。
避免气路中出现堵塞或泄漏等现象。
5.注意保养仪器的内部部件，清理灰尘和杂质，避免影响仪器的正常工作。
6.定期校准仪器，确保仪器检测结果的准确性。
校准应遵循设备的使用说明书进行。
三、事故处理：
1.在操作过程中，如果发现设备出现异常现象或故障，应立即停止操作，并通知相关人员进行检修。
2.如果发现设备产生异常气味或发热现象，应立即切断电源，隔离事故现场，并及时报告上级领导和设备厂家。
3.在设备发生事故时，应及时进行记录和报告，包括事故的原因、处理过程和改进措施等。
烟气在线监测系统（CEMS）管理规定针对各水泥生产单位在线监测仪运行过程中故障频发，影响监测数据传输，且维修费用高的问题现对在线监测系统做以下规定：1、在线监测仪操作、使用、维护人员必须熟悉仪器性能，严格按说明书或操作手册中的要求进行操作、使用和维护。
操作人员须接受仪器厂家的操作培训，阅读仪器使用说明，掌握仪器基本知识，了解仪器安全信息和注意事项，正确规范地使用仪器和对系统各部进行日常维护。
2、做好在线监测机房的密封防尘工作，确保不漏风、不漏雨，没有灰尘和雨水进入室内，保持机房、仪器、电脑、空调等设备的清洁。
保持室外监测设备的清洁。
3、反吹压缩空气含水含油多的改为无油压缩空气，对现阶段使用的空压机排气端冷干机投入运行，加装高效油水分离器，净化反吹压缩空气质量。
停机后用微量氮气反吹，防止粉尘进入采样管路。
4、在线监测仪由于供电电压不稳定、突然停电造成分析仪黑屏、烧主板等现象，要求在线监测仪供电电源配备UPS不间断电源以减少跳电冲击，造成仪器损坏。
5、做好在线监测机房和仪器的防雷工作，每日检查基站房的各线路，防止用电超负荷和电线短路。
对在线监测仪各仪表和机柜的接地防静电进行严格处理，接地线用4平方毫米或以上线径的多股铜线，仪器要有可要的接地装置，接地电阻实测小于4欧姆。
6、标气的使用必须要符合标准，在有效期内，做好标气的购买和使用记录。
7、保持监测房内环境整洁。
对电源控制器、空调等辅助设施进行经常性检查。
保证监测房内的温度、湿度满足仪器正常运行的要求。
8、严格机房各类机器的操作，并按时做好每天的仪器运行台账，监测数据台账记录工作。
定期对仪器进行比对、校验。
定期对仪器和配套设施进行维护、保养。
9、如发生设备异常停机,应详细记录停机原因并及时汇报。
10、机房走廊严禁堆放各类物件，保证走廊和过道畅通。
11、为保证设备的正常运行,建立专人的负责制,制定操作及维护维修规程和日常维护保养制度,建立日常实地巡检制度、设备保养记录、设备维修记录和设备台帐。
汾阳市生活垃圾焚烧发电项目烟气在线监测系统（CEMS）技术规范书1.总则1.1、本技术规范书仅适用于汾阳市生活垃圾焚烧发电项目烟气排放连续监测系统（CEMS）设备及服务采购招标。
1.2、本技术规范书提出对汾阳生活垃圾焚烧发电厂烟气排放连续监测系（CEMS）设备的功能设计、设备安装、试验、调试、验收等方面的技术要求。
1.3、本技术规范书所提出的是最低限度的技术要求，并未对所有技术细节做出规定，也未具体引述有关标准和规范的条文，投标方应保证提供一套满足本技术规范书和现行工业标准的优质产品及其相应服务。
对国家有关安全、环保等强制性标准,必须满足其要求。
所有提供的设备应有三年CEMS装置安装中使用的成熟经验，不能使用试验性的组件及装置。
所提供的CEMS装置应已经获得中国国家技术监督局计量产品认可和国家环保总局的环保产品认定。
1.4、本技术规范书所使用的标准，如与投标方所执行的标准不一致时，按较高标准执行。
投标方在设备设计和制造中所涉及的各项规程，规范和标准必须遵循现行最新版本的标准。
1.5、如投标方对本技术规范书条文没有异议，则视同为投标方的系统与设备完全符合本规范书的要求；如果有异议，投标方应在技术偏差表中加以详细说明。
1.6、投标方应根据招标方提供的原始数据、技术要求和现场限定的条件，合理选择其供货范围内的设备、工艺方案和材料，保证其性能指标和系统安全可靠地运行，在此基础上应尽可能降低投资、运行经济。
1.7、在签订合同之后，按本技术规范书的要求，投标方应提出汾阳市生活垃圾焚烧发电厂烟气排放在线监测系统（CEMS）的设计、制造、检验/试验、装配、安装、调试、试运、验收、试验、运行和维护等标准清单给招标方，由招标方确认。
所有文件、图纸及通讯，均应使用中文。
1.8、若本技术规范书前后有不一致的地方，应以有利于设备安全运行、工程质量为原则，由招标方确认。
1.9、设备采用的专利、商标涉及到的全部费用均被认为已包含在设备报价中，投标方应保证招标方不承担有关设备专利、商标的一切责任。
烟气在线监测系统CEMS技术规范与监督检查要点烟气在线监测系统(CEMS)是一种通过在线监测烟气排放浓度和流量，实时监测和控制工业排气污染物排放的系统。
CEMS技术规范和监督检查要点是确保烟气在线监测系统的性能和可靠性，下面将详细介绍CEMS技术规范和监督检查要点。
CEMS技术规范要点：1.仪器设备选择：选择符合国家相关标准和要求的在线监测仪器设备，确保其准确度、精度和可靠性。
2.标定方法：采用正规的标定方法对监测仪器进行定期标定，包括零点、满量程和中间点标定。
3.数据采集和处理：确保监测仪器能够实时采集烟气浓度和流量数据，并进行实时处理和记录。
4.数据传输和接收：确保监测仪器能够将采集到的数据通过稳定可靠的方式传输给相关部门和监管机构。
5.报警和故障处理：监测仪器应具备报警和故障处理功能，能够及时发出警报并记录故障情况。
6.维护和保养：定期对监测仪器进行维护和保养，包括清洁、定期更换传感器和维修等。
7.环境适应性：监测仪器应能够适应不同温度、湿度和气压等环境条件，并保证其正常工作。
CEMS监督检查要点：1.仪器设备检查：检查烟气在线监测系统的设备是否符合规范要求，包括仪器型号、参数设置和标定记录等。
2.数据准确性检查：对烟气浓度和流量数据进行抽样分析和比对，确保数据的准确性和一致性。
3.报警和故障记录检查：检查烟气在线监测系统的报警和故障记录，包括报警时间、报警原因和处理情况等。
4.数据传输和接收检查：检查监测仪器的数据传输和接收情况，包括数据传输方式、传输频率和数据接收情况等。
5.校准和标定记录检查：检查监测仪器的校准和标定记录，包括校准时间、校准方法和结果等。
6.维护和保养记录检查：检查监测仪器的维护和保养记录，包括维护时间、维护内容和结果等。
7.环境适应性检查：检查烟气在线监测系统在不同环境条件下的工作情况，包括温度、湿度和气压等。
以上是CEMS技术规范和监督检查的要点，通过严格遵守这些规范和检查要点，可以确保烟气在线监测系统的正常工作和有效使用，提高工业排气污染物的监测和管理水平，保护环境和人民健康。
烟气在线监控（CEMS）及脱硝设施管理制度烟气在线监测系统（CEMS）及脱硝设施管理制度XXXXXX水泥有限公司二零二零年三月窑尾烟气在线监测系统（CEMS）及脱硝设施运行管理规定一.目的为规避生产过程中的环保风险，保证烟气在线监测系统（CEMS）及脱硝设施有效运行,污染物稳定达标排放,脱硝运行成本合理控制。
特明确公司各部门、车间分工及职责规定。
二.范围公司烟气在线监测系统（CEMS）和脱硝设施的运行参数要求。
还原剂（氨水）和相关备品备件的采购、验收、维修。
三.职责3.1公司相关部门、车间职责3.1.1公司安全环保监察部是烟气在线监测系统（CEMS）、脱硝设施管理的职能部门，具体负责：（1）负责监督检查、环保部门检查汇报工作。
（2）负责烟气在线监测系统（CEMS）设备运行、维护及检修工作（第三方承担运营维护的任务部分职责除外），按照HJ75建立巡检记录。
（3）及时通知氨水供货方供应氨水。
3.1.2熟料车间负责SNCR脱硝设备运行、维护及检修工作。
建立巡检记录：氨水充装、现场流量计、液位、阀门开度以及反应设备运行状态参数的电流、电压等记录。
每周不低于一次对氨水喷枪进行检查，同时配合中控做好现场的处理工作。
3.1.3中控室负责烟气在线监测系统（CEMS）、SNCR脱硝设施中央控制端操作与窑系统同步稳定运行，并做好相关记录。
（1）控制要求：中控操作必须实时对烟气在线监测运行数据及时跟踪，对出现异常数据，必须在5分钟内通知车间及安全环保监察部，现场端查看并通知运维处理，同时通知熟料车间排查设备设施、工艺排查运行状况。
（2）运行记录管理，脱硝设施运行记录、在线监测监测设施运行记录和在线监测设施异常情况记录，如窑系统正常运行，在线监测（脱硝）故障停运或数据异常，异常时间段及产生的原因。
3.2在线设施所属烧成车间、中控室应积极协助和配合安全环保监察部做好管理工作，日常巡检、维护保养，以及异常情况必须及时通知并形成原始记录。
CEMS烟气连续在线监测系统使用说明书CEMS烟气连续监测系统说明书使用说明书- 0 -CEMS烟气连续监测系统说明书目录序号前言 21烟气连续在线监测系统介绍 21.1 概述 21.2 气态污染物连续监测系统 51.3 粉尘，温压流，湿度连续监测子系统 91.4 数据处理与通讯子系统 112系统操作 122.1 系统操作准备 122.2 操作步骤 143维护与维修 143.1 每周维护操作步骤 143.2 日常预防维护 163.3 常见故障排查 194保存和运输 205技术服务和培训 21附件:皮托管说明书，粉尘说明书及图纸- 1 -CEMS烟气连续监测系统说明书前言对大气污染源排放的颗粒物(也称烟尘)、气态污染物(包括二氧化硫、氮氧化物等)进行浓度和排放总量连续监测的装置，被称为“烟气排放连续监测系统”或“烟气连续排放监测系统”。
国际上通用称呼CEMS(Continuous Emission Monitoring System)。
烟气排放连续监测系统不仅能用于排放达标监控和排污计量使用，同时还可以用于设备(除尘、脱硫、锅炉燃烧工况)运行状态检查、故障诊断等。
为了我们共同的蓝天，共有的家园，为最终实现我国的大气污染防治计划，安装在线监测仪意义将显得更为重大～一烟气连续在线监测系统介绍1.1概述烟气连续在线监测系统运用烟气红外采样、后散射烟尘浓度测量、皮托管烟气流速测量及计算机网络通讯技术，实现了固定污染源污染物排放浓度和排放总量的在线连续监测。
同时又针对国内煤种较杂、煤质变化大、污染物排放浓度高、烟气湿度大的状况从技术上进行了改进。
并按照国家标准设计定型，提供专业的中文操作平台及中文报表功能、多组模拟量及开关量输入输出接口，可实现现场总线的连接以及多种通讯方法的选用，使系统运行方便灵活。
烟气连续在线监测系统(CEMS)是功能齐全，整体水平最高的固定污染源在线监测系统。
主要由以下几个子系统组成:1) 固态颗粒物连续监测子系统2) 气态污染物连续监测子系统(SO、NO) 2X3) 烟气含氧量、烟气流量、压力、温度，湿度等烟气参数连续监测子系统4) 数据处理与远程通讯系统如以下示意图:- 2 -CEMS烟气连续监测系统说明书技术特性:, 适合中国国情:系统针对国内燃用的煤种较杂、煤质变化频繁、烟尘和气态污染物排放浓度高、烟气湿度高的状况进行了技术上的改进，因而更适合国内条件运行。
烟气（CEMS）在线监测系统一、背景介绍1、项目背景烟气排放连续监测系统（Continuous Emission Monitoring System）简称CEMS。
随着环保事业的发展，CEMS的技术日趋成熟和规范。
目前国内烟气CEMS大多采用“大件系统集成”，即主要分析部件采用进口设备，这样对测量的准确性提供了保证，但国内的大气污染物排放标准与设备厂商所在国或地区相差较大，多数排放企业没有对被测得污染物成分充分地净化处理，在高尘、高湿、流场不稳等客观恶劣监测环境下，使得没有改进的采样探头和分析仪器不太适合这样的监测场所。
烟气CEMS的实施需要对每个监测场所实行严格的现场勘查，熟悉被测试对象，单独的进行合理设计与配置、选材和施工，而不是用统一规格的产品让每一个现场去适应它。
另外烟气CEMS的运行是连续的，国内的市场环境造成销售价格偏低和维护的备品备件跟不上，售后服务自然纸上谈兵。
随着**“十二五”规划中节能减排的政策出台，以及行业内大气污染物排放标准的改版升级，特别是2007年后，湿法脱硫技术的广泛应用，导致许多颗粒物浓度低于150mg／m，因而颗粒物CEMS将主要以适合测量低浓度的散射法为主。
同时气态污染物CEMS将向全谱分析和线状光谱技术方向发展，测量范围则逐渐向低浓度发展，追求更高的准确度和精密度。
对于固定污染源废气自动连续监测系统而言，另外一个重要的组成部分是数据采集与传输系统。
该系统将重点发展数据加标技术，过程监控技术以及物联网技术。
天津智易时代科技发展有限公司根据**环保部对烟气排放连续监测系统的技术要求及有关标准，我们运用了先进的烟气成分分析技术、自动控制技术以及计算机数据处理和网络通讯技术，集成了一套烟气排放连续监测系统。
智易时代CEMS采用国际先进的红外分析仪与烟尘、温度、压力、流量、湿度及相关的辅助设备，结合多年的行业经验，设计了一套功能齐全完善的CEMS。
这套系统很集中的体现了我公司CEMS系统集成的优势，更加符合实际用户所需。
烟气排放连续监测系统（C E M S）运行、操作、维护规程批准：审核：编写：国电宣威发电有限责任公司日期：2010年10月1日自动监测设备相关管理制度相关管理制度及规程：1 .仪器操作、使用和维护规程。
2 .ULTRAMAT 23分析仪表校准规程。
3 .维护人员岗位责任制度。
ULTRAMAT 23分析仪表操作规程一、ULTRAMAT 23分析仪表启动准备1、检查气体取样装置、气体冷却器、液凝罐、过滤器，气路连接取样管路无泄露完好。
2、检查排气、排水系统，蠕动泵及泵管完好。
3、检查监测系统电源正常，接地系统完好。
4、检查温度控制器正常，交流接触器完好。
二、ULTRAMAT 23分析仪表启动1、依次启动采样探头、拌热管加热和冷凝器制冷，使之达到预定温度。
采样探头温度设定120℃，伴热管温度设定120℃，冷凝器2-6℃2、开启压缩空气源，调节各环节压力达到0.4-0.5MPa。
3、使PLC系统上电，检查PLC系统工作正常。
4、接通ULTRAMAT 23分析仪表电源，仪表开始预热。
5、检查ULTRAMAT 23分析仪表自动标定循环正常。
6、采用高纯氮标气对ULTRAMAT 23分析仪表进行O2零点标定及空气满量程标定，检查标定是否成功。
7、采用满量程70%-100%二氧化硫标气对ULTRAMAT 23分析仪表进行SO2标定，检查标定是否成功8、采用满量程70%-100%标气对ULTRAMAT 23分析仪表进行NO标定，检查标定是否成功9、启动DAS数采电脑程序，检查采集值与ULTRAMAT 23分析仪表测量值一致，报表功能打印正常。
10、检查无线数据传输系统—数据采集传输SWC—2000P正常。
11、检查PLC传输、DCS系统数据显示正常，隔离器有无报警是否正常。
12、检查至RTU数据显示各参数是否正常。
三、ULTRAMAT 23分析仪表停机操作1、将ULTRAMAT 23分析仪表切换到吹扫状态，吹扫5-10分钟。

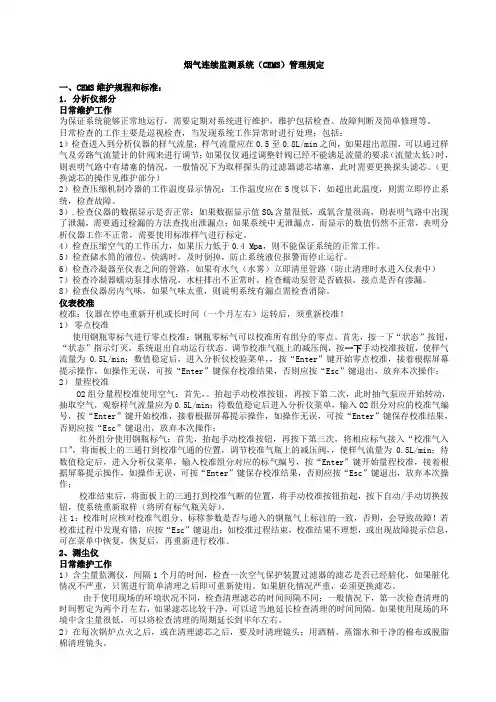

烟气连续监测系统（CEMS）管理规定一、CEMS维护规程和标准：1．分析仪部分日常维护工作为保证系统能够正常地运行，需要定期对系统进行维护，维护包括检查、故障判断及简单修理等。
日常检查的工作主要是巡视检查，当发现系统工作异常时进行处理；包括：1）检查进入到分析仪器的样气流量：样气流量应在0.5至0.8L/min之间，如果超出范围，可以通过样气及旁路气流量计的针阀来进行调节；如果仅仅通过调整针阀已经不能满足流量的要求（流量太低）时，则表明气路中有堵塞的情况，一般情况下为取样探头的过滤器滤芯堵塞，此时需要更换探头滤芯。
（更换滤芯的操作见维护部分）2）检查压缩机制冷器的工作温度显示情况：工作温度应在5度以下，如超出此温度，则需立即停止系统，检查故障。
3）.检查仪器的数据显示是否正常：如果数据显示值SO2含量很低，或氧含量很高，则表明气路中出现了泄漏，需要通过检漏的方法查找出泄漏点；如果系统中无泄漏点，而显示的数值仍然不正常，表明分析仪器工作不正常，需要使用标准样气进行标定。
4）检查压缩空气的工作压力，如果压力低于0.4 Mpa，则不能保证系统的正常工作。
5）检查储水筒的液位，快满时，及时倒掉，防止系统液位报警而停止运行。
6）检查冷凝器至仪表之间的管路，如果有水气（水雾）立即清里管路（防止清理时水进入仪表中）7）检查冷凝器蠕动泵排水情况，水柱排出不正常时，检查蠕动泵管是否破损，接点是否有渗漏。
8）检查仪器房内气味，如果气味太重，则说明系统有漏点需检查消除。
仪表校准校准：仪器在停电重新开机或长时间（一个月左右）运转后，须重新校准！1）零点校准使用钢瓶零标气进行零点校准：钢瓶零标气可以校准所有组分的零点。
首先，按一下“状态”按钮，“状态”指示灯灭，系统退出自动运行状态。
调节校准气瓶上的减压阀，按一下手动校准按钮，使样气流量为0.5L/min；数值稳定后，进入分析仪校验菜单，，按“Enter”键开始零点校准，接着根据屏幕提示操作，如操作无误，可按“Enter”键保存校准结果，否则应按“Esc”键退出，放弃本次操作；2）量程校准O2组分量程校准使用空气：首先，。
烟气（CEMS）在线监测系统一、背景介绍1、项目背景烟气排放连续监测系统（Continuous Emission Monitoring System）简称CEMS。
随着环保事业的发展，CEMS的技术日趋成熟和规范。
目前国内烟气CEMS大多采用“大件系统集成”，即主要分析部件采用进口设备，这样对测量的准确性提供了保证，但国内的大气污染物排放标准与设备厂商所在国或地区相差较大，多数排放企业没有对被测得污染物成分充分地净化处理，在高尘、高湿、流场不稳等客观恶劣监测环境下，使得没有改进的采样探头和分析仪器不太适合这样的监测场所。
烟气CEMS的实施需要对每个监测场所实行严格的现场勘查，熟悉被测试对象，单独的进行合理设计与配置、选材和施工，而不是用统一规格的产品让每一个现场去适应它。
另外烟气CEMS的运行是连续的，国内的市场环境造成销售价格偏低和维护的备品备件跟不上，售后服务自然纸上谈兵。
随着**“十二五”规划中节能减排的政策出台，以及行业内大气污染物排放标准的改版升级，特别是2007年后，湿法脱硫技术的广泛应用，导致许多颗粒物浓度低于150mg／m，因而颗粒物CEMS将主要以适合测量低浓度的散射法为主。
同时气态污染物CEMS将向全谱分析和线状光谱技术方向发展，测量范围则逐渐向低浓度发展，追求更高的准确度和精密度。
对于固定污染源废气自动连续监测系统而言，另外一个重要的组成部分是数据采集与传输系统。
该系统将重点发展数据加标技术，过程监控技术以及物联网技术。
天津智易时代科技发展有限公司根据**环保部对烟气排放连续监测系统的技术要求及有关标准，我们运用了先进的烟气成分分析技术、自动控制技术以及计算机数据处理和网络通讯技术，集成了一套烟气排放连续监测系统。
智易时代CEMS采用国际先进的红外分析仪与烟尘、温度、压力、流量、湿度及相关的辅助设备，结合多年的行业经验，设计了一套功能齐全完善的CEMS。
这套系统很集中的体现了我公司CEMS系统集成的优势，更加符合实际用户所需。
CEMS烟气在线设备操作使用和维护规程cems烟气在线设备操作、使用和维护规程基本操作使用说明线路的证实确认是否已经正确的布置好采样气路，采样管线没有松动、管线的密封性，排气管线没有破裂等不良情况。
气水分离器、溢流罐的供水连接气水分离器上方有一根悬着的橡胶管，此即为加水管。
从此处注入洁净自来水，水自动流入溢流罐。
当溢流罐水位达到2/3处停止加水。
加水橡胶管弯曲段，留一段水，做密封用。
标气、减压阀以及管线的相连接将减压阀连接到气瓶上，拧紧，确保不漏气。
连接聚四氟乙烯管至侧壁穿板接头（标牌对应，零点、标定）冷机运转与运转准备工作1、将总电源的空开置于on。
2、将分析仪电源、冷凝器电源放在on。
3、将面板三通球阀放在取样边线。
4、恳请展开大约1个小时的暖机运转。
5、将掌控单元电源觑上开放在on。
请使用面板旁路针阀、流量计调节，将样气流量调整至1l/min左右。
经过以上的步骤，运转准备完成。
运转的暂停本装置以连续运转为原则。
除了长时间不使用的情况之外，要停止本装置，请按照以下的步骤进行。
恳请将分析仪、冷凝器、掌控单元、电加热管线开关电源放在off。
?恳请将总电源放在off。
冬季时，请将排水罐的水排干。
面板操作方式功能件边线确认确认手动三通球阀在“测量”位置?拧开膜式过滤器前盖，确认滤膜是否装好?检查气路，是否有管路脱落，密封不严本仪器就是智能仪器，拨打电源，5分钟预演后仪器可以展开一次零点标定，并处在测量状态，可以正常采用（以so2/o2为基准）。
so2分析仪其量程<3%的，仪器在预演系统调整期间，先通零点气。
仪器上电后30分钟自动调零一次，以后的调零时间及周期按主菜单的“自动cal预设”中的预设展开。
显示及查看记录说明计算机显示器上可以表明监测的各项数据值，下方存有各种被测量气体的曲线波动值。
在计算机上可以点击右侧的项目来查看各项监测数据的报表，分为：日报表，月报表，年报表等。
系统的保护诀窍探头滤芯元件的更换特别注意高温，接收器滤芯的温度为大约120℃的高温。
CEMS烟气排放连续监测系统运行和操作规程为了使CEMS系统更好运行,充分发挥系统的作用,特指定以下运行规程:1、CEMS系统是比较精密的监测系统，所以操作和维护检修系统人员必须经过严格的系统培训，掌握了系统的原理，未经培训人员请勿操作系统。
2、系统运行过程中运行与维护人员需将控制室内环境温度保持在10—25℃的范围内。
控制室内环境必须干净整齐。
需定期清洁系统仪器表面的灰尘。
3、运行与维护人员必须遵循以下开关机顺序：开机:1）打开总电源开关；2）依次打开系统机柜背面的五个空气开关（从左至右）；3）打开系统面板上空气开关，分析仪主机的空气开关；4）将计算机打开；5）启动采样系统；关机：1）系统采样空气，置换掉系统气路内的样气，关闭分析仪电源；2）关闭采样系统；3）关闭工控机和显示器的电源开关；4）关闭位于机柜面板上分析仪主机的空气开关；5）关闭机柜换气、照明及排水开关；6）关闭总电源开关。
4、系统正常运行时，运行与维护人员需填写系统运行的日常运行记录，日常运行记录包括：系统的数据是否正常，设备运转是否正常，通讯传输是否正常等。
5、系统中的计算机设备为专业计算机，必须使用专用的存储器下载数据，防止感染病毒。
6、运行与维护维修人员应会排除一般的故障。
在检修系统的操作过程中，一定要遵守电气安全操作规程，作好防护措施，针对出现的故障加以排除，如果问题不能排除，请尽快通知生产厂家的维修人员加以排除。
8、有关环境保护及设备报废处理的要求：TR-9300 CEMS系统大部分为金属材料，只有少量电子元器件，因此大部分材料是可回收的，应在设备损坏或不再使用的情况下进行回收再利用，切不可随意丢弃，以保护环境。
1.范围适用于车间操作员操作监测在线监测系统。
2.目的本操作规程提供必需的操作指示给操作人员，保证其安全有效的操作烟气在线监测系统，使其运作符合规范及使用要求。
3.引用文件：无4.术语和定义：无5.工作职责5.1生产部经理负责本程序的实施，除了提供必须的培训、方法给相关的人员外，生产部经理还应该保证本文件得到持续的改进和完善。
5.2车间主任应该对本规程的执行情况进行定期的检查。
5.3车间班长应该确保操作人员按照本操作程序操作，并对其操作完成情况检查确认并做好记录。
5.4车间主控室操作员应该按照本规程的规定操作程序进行操作，并将操作过程中发现的问题及时的向车间班长汇报。
6.工作内容6.1系统组成和参数6.1.1系统组成烟气连续监测系统（简称CEMS）安装于烟气总排放口，采用渗透干燥采样法、非分散红外法和直接测量法监测SO2、NOx、HCl、HF、O2（干基）、CO、CO2、粉尘、压力、温度、流量等。
CEMS系统输出的数据的单位为mg/Nm3（成分含量）、Nm3/h（流量）和℃（温度）。
CEMS采用一个带空调的仪器室和数据采集子系统（DAS）。
6.1.2监测（检测）项目及参数6.1.2.1气态污染物分析仪a）O2：0-400mg/m3b)NOx：0-800mg/m3c) HCl：0-200mg/m3d) HF：0-200mg/m3e) CO：0-200mg/m3f) CO2：0-10%g)输出信号：4-20mADCh)检出限：2%F.S（仪表满量程）i)零点漂移：±2%F.S/30天j)量程漂移：±2%F.S/30天k)零气要求：零气中SO2、NOx均不能超过0.1ppml)线性度：≤±1%F.Sm)反应时间：5-300s6.1.2.2氧量（干基）a)测量范围：0-20.6%b)线性度：≤±1%F.Sc)指示误差：≤±1%F.Sd)响应时间：≤10se)输出信号：4-20mADC6.1.2.3温度测量a)测量范围：0-300℃b)指示误差：±3℃6.1.2.4流速（流量）测量a)测量范围：0-40m/sb)精密度：≤±1%F.Sc)分辨率：0.1m/sd)响应时间：≤10s6.1.2.5压力测量a)测量范围：0-120KPab)精密度：≤±1%F.Sc)响应时间：≤10s6.1.2.6粉尘a)测量范围：0-2000mg/m3（量程可选）b)精密度：≤±2%F.Sc)分辨率：2mg/m3d)响应时间：≤10s6.2系统操作6.2.1设备启动准备：6.2.1.1检查各取样装臵取样管与设备是否连接牢固、紧密；6.2.1.2保持仪器室的清洁和温度、湿度适宜；6.2.1.3检查电源、气源、设备接地是否正常，排水、排气是否正常；6.2.1.4吹扫用仪用压缩空气压力应调至0.5MPa。
烟气排放连续监测系统（C E M S）运行、操作、维护规程批准：审核：编写：国电宣威发电有限责任公司日期：2010年10月1日自动监测设备相关管理制度相关管理制度及规程：1 .仪器操作、使用和维护规程。
2 .ULTRAMAT 23分析仪表校准规程。
3 .维护人员岗位责任制度。
ULTRAMAT 23分析仪表操作规程一、ULTRAMAT 23分析仪表启动准备1、检查气体取样装置、气体冷却器、液凝罐、过滤器，气路连接取样管路无泄露完好。
2、检查排气、排水系统，蠕动泵及泵管完好。
3、检查监测系统电源正常，接地系统完好。
4、检查温度控制器正常，交流接触器完好。
二、ULTRAMAT 23分析仪表启动1、依次启动采样探头、拌热管加热和冷凝器制冷，使之达到预定温度。
采样探头温度设定120℃，伴热管温度设定120℃，冷凝器2-6℃2、开启压缩空气源，调节各环节压力达到0.4-0.5MPa。
3、使PLC系统上电，检查PLC系统工作正常。
4、接通ULTRAMAT 23分析仪表电源，仪表开始预热。
5、检查ULTRAMAT 23分析仪表自动标定循环正常。
6、采用高纯氮标气对ULTRAMAT 23分析仪表进行O2零点标定及空气满量程标定，检查标定是否成功。
7、采用满量程70%-100%二氧化硫标气对ULTRAMAT 23分析仪表进行SO2标定，检查标定是否成功8、采用满量程70%-100%标气对ULTRAMAT 23分析仪表进行NO标定，检查标定是否成功9、启动DAS数采电脑程序，检查采集值与ULTRAMAT 23分析仪表测量值一致，报表功能打印正常。
10、检查无线数据传输系统—数据采集传输SWC—2000P正常。
11、检查PLC传输、DCS系统数据显示正常，隔离器有无报警是否正常。
12、检查至RTU数据显示各参数是否正常。
三、ULTRAMAT 23分析仪表停机操作1、将ULTRAMAT 23分析仪表切换到吹扫状态，吹扫5-10分钟。
2、依次关闭气体分析仪、冷凝器和压缩空气。
3、断开取样管线加热电源，取样探头加热器电源。
ULTRAMAT 23分析仪表校准规程1、对O2零点进行标定从仪器上LED进入主菜单中，进入“CALIBRATION”子菜单输入保护密码，按“ENTER”设为仪器标定(按“ENTER”键进入，移动光标至“CALIBRATION”按“ENTER”进入“CALIBR O2 SENSOR”，按“ENTER”进入“O2 CAL AFTER INSTSLL”按“ ENTER”进入，此时:打开标气旁路阀，通入标准气体流量控制在（1.0~1.2L/min），通入的高纯氮气待氧零点直至显示值与标气值稳定按“ENTER”保存，再按“ESC”键退至“CALIBR O2 SENSOR”再按“ESC”键退出，关上标气阀门，切换原气路进行测量。
注意气路气密性。
2、对SO2进行标定：从仪器上LED进入主菜单中，进入“CALIBRATION”子菜单输入保护密码，按“ENTER”设为仪器标定(按“ENTER”键进入，移动光标至“CALIBRATION”按“ENTER”进入“CALIBR .IR-CHANNELS”，再按“ENTER”进入“SET SPAN GAS VALVES”组分选择SO2,按“ ENTER”进入，移动光标至“ SPAN1+2”按“ENTER”使光标阴影至数字处用“上，下，→”箭头键进行参数设定为标气瓶所标标气数值后，按“ENTER”保存，再按“ESC”键退至“SWITOH RANGES SO2”，移动光标至“UITH RANGE NO”、选择量程“APAN MR1.MR2”按“ENTER”进入标定。
此时:打开标气旁路阀，通入标准气体，需要控制标气的流量在（1.0~1.2L/min），节约用气，直至显示值与标气值稳定，此时按下“ENTER”键使仪器保存标定值，按“ESC”键退出，关上标气阀门，切换原气路进行测量。
注意气路气密性。
3、对NOX进行标定从仪器上LED进入主菜单中，进入“CALIBRATION”子菜单输入保护密码，按“ENTER”设为仪器标定(按“ENTER”键进入，移动光标至“CALIBRATION”按“ENTER”进入“CALIBR .IR-CHANNELS”，再按“ENTER”进入“SET SPAN GAS VALVES”组分选择NO2,按“ ENTER”进入，移动光标至“ SPAN1+2”按“ENTER”使光标阴影至数字处用“上，下，→”箭头键进行参数设定为标气瓶所标标气数值后，按“ENTER”保存，再按“ESC”键退至“SWITOH RANGES NO2”，移动光标至“UITH RANGE NO”、选择量程“APAN MR1.MR2”按“ENTER”进入标定。
此时:打开标气旁路阀，通入标准气体，需要控制标气的流量在（1.0~1.2L/min），节约用气，直至显示值与标气值稳定，此时按下“ENTER”键使仪器保存标定值，按“ESC”键退出，关上标气阀门，切换原气路进行测量。
注意气路气密性。
针对有氮氧化物的仪表才做此项标定。
CEMS检修规程一、系统结构CEMS烟气连续监测系统（CEMS）主要用来连续监测烟气中烟尘和二氧化硫及氮氧化物的排放浓度及排放总量。
系统主要包括：烟气颗粒物监测子系统（烟尘CEMS）、气态污染物监测子系统（烟气CEMS）和排气参数监测子系统等三部分粉尘测量。
CEMS系统采取了模块化的结构，可分解组合，以适应不同的环境和不同的用户需要。
除了在污染源浓度和总量连续监测方面应用以外，还可以作为脱硫效率监测和控制的在线仪器。
系统的主要功能单元大致可分为两部分即室内和室外部分。
室内部分主要有主机柜（包括样气处理、分析仪和数据采集处理等）、供电电源和净化压缩空气源，主要完成系统供电，样气处理、分析，系统标定，数据采集处理以及采样气路的净化等功能。
室外部分主要有采样监测点电器箱、红外测尘仪、流速监测仪、烟气采样探头、空气过滤器以及拌热采样管线和信号控制电缆等组成，主要完成采样监测点的温度、压力、流速等物理量信号的采集，烟气颗粒物含量测量，烟气采样和预处理，以及样气和各种信号的传输等。
二、烟气含量测量它包含四块：A、采样；B、气体预处理；C、气体分析；D、数据处理及传输。
1、采样：1．1采样探头盒含二个220V电磁阀。
供电电源：220V AC 50HZ取样条件：样气温度≤250℃样气压力:0~1000Pa含尘量: ≤200g/M3环境条件:-10~45该装置禁止在有爆炸性气体环境的场合下使用.1.1.1常维护：采样探头盒中碳化硅过滤器需定期清理，一般在三个月至半年，应根据烟气中灰尘量的大小来做适当调整。
清理时要把过滤器从探头上取下，用压缩空气进行内外清理干净。
或用清水进行清洗，但清洗后必须用压缩空气进行内外吹干。
然后原样安装回原来位置，并注意气密性。
1.1.2电磁阀如坏可用备件进行更换，更换时注意接线对应。
2、气体预处理：2.1气体标定：在正常的测量状态下，并确定整个气路无漏气的情况下发觉测量偏差较大，则需进行标定。
方法：在进仪器测量状态下接入样气管开启旁路三通阀至量程标定，从仪器上LED进入主菜单中，进入“CALIBRATION”子菜单输入保护密码，按“ENTER”设为仪器标定(按“ENTER”键进入，移动光标至“CALIBRATION”按“ENTER”进入“CALIBR .IR-CHANNELS”，按“ENTER”进入“SET SPAN GAS VALVES”按“ ENTER”进入，移动光标至“ SPAN1+2”按“ENTER”使光标阴影至数字处用“上，下，→”箭头键进行参数设定为标气瓶所标标气数值后，按“ENTER”保存，再按“ESC”键退至“SWITOH RANGES SO2”，移动光标至“AOTUAL RANGE MR1.MR2”按“ENTER”进入标定)，选择量程MR1或MR2。
此时:打开标气旁路阀，通入标准气体，需要控制标气的流量在（1.0~1.2L/min），节约用气，直至显示值与标气值稳定，此时按下“ENTER”键使仪器保存标定值，按“ESC”键退出，关上标气阀门，切换原气路进行测量。
注意气路气密性。
具体详见说明书。
2.2仪器中各参数已经设定，不得修改。
三、常见故障及维护：3.1冰堵：现象是在确定整个气路不漏气，抽气泵工作正常的状况下，机柜前面板上流量计流量为零。
双通道冷腔出现结冰。
处理方法：1，制冷系统断电，让冰自然溶化，这样耗时较长。
2，用压缩空气进行吹扫，方法是：把预处理单元机箱后的真空泵出口气管和流量计进口气管同时拔下，用压缩空气外部进行吹扫直至冰溶化。
3，检查双通道冷腔是否完整有无损坏。
3.2更换过滤器滤芯：当经过一段时间的使用后，发现样气进口的保护过滤器滤芯发黑或发黄后需要进行更换。
整个操作过程需要注意过滤器的气密性，保护罩不被损坏。
3.3测量：SO2分析数据比正常时偏低。
处理方法：第一步观察O2的数据是否正常，如果正常；第二步检查气路是否漏气，如发现气路有漏气现象及时处理好。
3.4气路漏气的判断：A：堵住真空泵的进口看转子流量计能否归零，如不归零则说明预处理机箱里可能存在气管漏气现象。
B：双通道冷腔入口堵住看看转子流量计能否归零，如不归零，则冷腔有漏气现象，无漏气的情况下则说明冷腔完整，漏气的位置一般在密封圈处或者排水的蠕动泵的排水泵管破裂或脱落。
蠕动泵已损坏密封不严密，处理方法是压紧罩杯更换密封圈；更换蠕动泵排水泵管或者重新连接，更换蠕动泵。
C：在取样平台打开采样探头盒把碳化硅过滤器气管取下堵住，看转子流量计能否归零，如不归零则说明采样气管有漏气，处理方法：更换采样气管线。
3.5转子流量计的流量偏低。
原因：A：气路堵塞，堵塞位置主要包含以下几处：1，冰堵。
处理方法见上。
2，现场采样探头的采样管堵塞或碳化硅过滤器堵塞。
处理方法：取出碳化硅过滤器清洗，并用细棒清通插入烟道的采样管。
3，不锈钢过滤器滤芯堵塞。
B：冷凝器排水的蠕动泵的橡胶管破裂或脱落。
更换或重新插好。
四、日常检查1、分析仪2、取样系统3、取样点ULTRAMAT 23设备运行、维护制度一、日常巡查制度1、设备责任人工作日内必须对烟气在线连续监测系统进行设备巡回检查。
2、固定污染源烟气CEMS应能检测、记录标准状态下烟气污染的排放情况。
烟气CENS自动生成的分钟报表至少有45min的有效数据、日报表至少18h的有效数据、月报表至少22天的有效数据。
3、现场机在线率为90%以上。
正常情况下，掉线后5min之内重新上线：单台数据采集传输仪每日掉线次数5次以内：报文传输稳定在99%以上，数据正确率为100%：4、系统稳定运行一个月，不出现通信稳定、通信协议正确性、数据传输正确性以外的其他联网问题。
