jgd280同步控制器使用说明
- 格式:doc
- 大小:138.50 KB
- 文档页数:15
第 1 页 共16页控制器使用说明书第1章 产品安装1.1 产品规格电机最大转速:5000 r/min;电源电压:AC 220±20% V;电源频率:50Hz/60Hz;最大输出功率:550W;最大电机转矩:3Nm。
1.2 脚踏板的安装将脚踏板①用自攻螺丝紧固在台板②下适当位置(直驱伺服电动机③和控制箱④已固定安装在缝纫机机头⑤上), 并将脚踏板连杆⑥两端分别于脚踏板①和踏脚板⑦连接。
图1-1 直驱一体机控制器安装示意图:踏脚板的安装位置尽量保证踏脚板连杆处于垂直状态,可以使操作工踩踏板是更加舒适灵活。
· 在使用本产品之前,请先阅读《产品说明书》及所搭配的缝纫机机械说明书。
· 本产品必须由接受过专业培训的人员来安装或操作。
·请尽量远离电弧焊接设备,以免产生的电磁波干扰本控制器而发生误动作。
· 请不要在室温45°以上或者0°以下的场所使用。
· 请不要在湿度30%以下或者95%以上或者有露水和酸雾的场所使用。
· 安装控制箱及其他部件时,请先关闭电源并拔掉电源插头。
· 为防止干扰或漏电事故,请做好接地工程,电源线的接地线必须牢固的方式与大地有效连接。
· 所有维修用的零部件,须由本公司提供或认可,方可使用。
· 在进行任何保养维修动作前,必须关闭电源并拔掉电源插头。
控制箱里有高压危险,必须关闭电源一分钟后方可打开控制箱。
· 本手册中标有 符号之处为安全注意点,必须注意并严格遵守,以免造成不必要的损害。
安全事项第 2 页 共16页1.3 接口插头的连接将脚踏板及机头的各连接插头安插到控制器后面对应的插座上,各插座名称如图1-2所示。
连接好,请检查一下插头是否插牢。
图1-2 控制器接口示意图① 脚踏板;②抬压脚电磁铁接口;③机头电磁铁线插口;④机头照明灯接口(黑色);图1-3 控制器接口定义:使用正常的力量插不进去时,请检查插头与插座是否匹配,插入方向或针的方向是否正确!照明灯接口和抬压脚电磁铁接口都是1*2的接口,机头照明灯接口使用黑色接口,请注意区分。

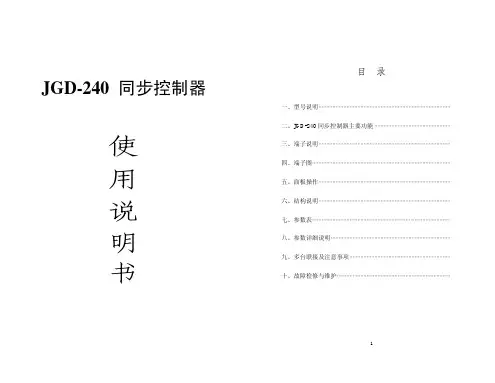

J G D同步控制器使用说明书目录一、型号说明 (1)二、主要结构功能 (3)三、端子说明 (5)四、端子图 (8)五、面板操作 (9)六、参数表 (10)七、参数详细说明 (12)八、多台联接及注意事项 (16)九、故障检修与维护 (17)十、外形尺寸 (18)1JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置,内部采用计算机为核心的全数字化设计,每台控制器能同时控制四台或八台电机的运转,使用非常灵活、简便。
JGD系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明JGD280(A)版本号控制器输出路数(240、280)控制器系列号1.主要特点A、数字化JGD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示。
本控制器内有记忆体,断电后能自动保留用户设置的参数。
B、功能强大1)JGD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)。
2)JGD-280控制器每台可控制八个独立单元有八路输出2(V01~V08)。
3)每个控制单元的输出可作为另外控制单元的输入(单元串、并联使用)。
可将一台控制器作为二台或三台独立控制器使用。
4)具有缓起动、停车功能,时间可设置(0~100秒)。
5)具有故障报警及起动信号继电器输出,其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA,控制输出0~10V,可与各种调速控制器相匹配。
E、使用简便1)用户修改控制参数可在控制器起动状态下进行,便于用户调试设备。
2)具有对设定的参数进行锁定的功能,能避免其他人员误动。
JGD280同步控制器使用说明书默认分类 2007-07-13 22:05:27 阅读822 评论0 字号:大中小订阅JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置,内部采用计算机为核心的全数字化设计,每台控制器能同时控制四台或八台电机的运转,使用非常灵活、简便。
JGD系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明1.主要特点A、数字化JGD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示。
本控制器内有记忆体,断电后能自动保留用户设置的参数。
B、功能强大1)JGD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)。
2)JGD-280控制器每台可控制八个独立单元有八路输出(V01~V08)。
3)每个控制单元的输出可作为另外控制单元的输入(单元串、并联使用)。
可将一台控制器作为二台或三台独立控制器使用。
4)具有缓起动、停车功能,时间可设置(0~100秒)。
5)具有故障报警及起动信号继电器输出,其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA,控制输出0~10V,可与各种调速控制器相匹配。
E、使用简便1)用户修改控制参数可在控制器起动状态下进行,便于用户调试设备。
2)具有对设定的参数进行锁定的功能,能避免其他人员误动。
3)外部连线少,简化用户设计及调试设备工作,大量节省用户的人力、物力、财力。
F、工作可靠JGD系列同步控制器经过精心设计制造,内部工作电源采用开关电源。
具有抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能正常工作,其工作电压在150~300VAC。
冠科电控的操作方法
冠科电控的操作方法如下:
1. 首先,确保电控系统已经安装并连接好。
2. 打开电控软件,一般有一个启动界面,点击开始按钮进入主界面。
3. 在主界面上,会显示出电控系统的各种参数和功能选项。
根据需要,选择相应的功能选项。
4. 对于参数设置,可以通过点击相应的参数项进行设置。
一般会有输入框或滑块来调整参数值,根据需要进行调整。
5. 对于控制操作,可以通过点击相应的控制按钮来进行操作。
比如控制电机的启动、停止、正转、反转等。
6. 如果有需要,还可以进行数据保存或导出,一般有相应的选项或按钮可以完成。
7. 在使用过程中,可以根据情况进行参数调整或控制操作。
8. 结束使用时,可以选择退出软件,或者关闭电控系统的电源。
请注意,不同的冠科电控系统可能会有不同的操作方法和界面布局,以上仅为一般操作方法的示例,具体操作方法请参考相应的使用说明书或联系厂家技术支持。
控制器操作视频的说明书一、产品概述本说明书旨在向用户提供关于控制器操作视频的详细说明,以帮助用户了解并正确操作该控制器。
请确保在使用之前,仔细阅读本说明书并按照其中的操作步骤进行操作。
二、操作前准备1. 检查包装盒,确保产品完好无损。
2. 打开包装盒,取出控制器。
3. 检查控制器是否具备正常的电源供应。
若需要使用电池,请确认电池的电量是否充足,并正确安装电池。
三、控制器功能介绍1. 主要功能本控制器具备以下主要功能:- 控制视频的播放和暂停;- 调节视频音量;- 调节视频画面的亮度与对比度;- 跳转至视频指定时间点。
2. 按键说明请参考以下按键布局以了解各个按钮的功能:- 电源按钮:长按开机/关机。
- 播放/暂停按钮:控制视频的播放与暂停。
- 音量加/减按钮:调节视频的音量。
- 亮度加/减按钮:调节视频画面的亮度。
- 对比度加/减按钮:调节视频画面的对比度。
- 快进/快退按钮:跳转至视频指定时间点。
四、控制器操作步骤1. 开机与关机长按电源按钮数秒,控制器将开机或关机。
确认开机后,屏幕会显示控制器主界面。
2. 播放视频按下播放/暂停按钮,视频将开始播放。
再次按下该按钮,视频将暂停播放。
3. 调节音量按下音量加按钮,视频音量将逐渐增加;按下音量减按钮,视频音量将逐渐减小。
4. 调节亮度与对比度按下亮度加按钮,视频画面的亮度将逐渐增加;按下亮度减按钮,视频画面的亮度将逐渐减小。
按下对比度加按钮,视频画面的对比度将逐渐增加;按下对比度减按钮,视频画面的对比度将逐渐减小。
5. 跳转至指定时间点按下快进按钮,视频将快进到下一个时间点;按下快退按钮,视频将快退到上一个时间点。
6. 关机长按电源按钮数秒,控制器将关机。
确认关机后,控制器将停止工作。
五、注意事项请在使用控制器操作视频前,务必注意以下事项:1. 请勿在潮湿或易受水分的环境中使用该控制器。
2. 请勿将控制器与其他电子设备放置在极端温度或高温的地方。
JGD280同步控制器使用说明书默认分类 2007-07-13 22:05:27 阅读822 评论0 字号:大中小订阅JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置,内部采用计算机为核心的全数字化设计,每台控制器能同时控制四台或八台电机的运转,使用非常灵活、简便。
JGD系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明1.主要特点A、数字化JGD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示。
本控制器内有记忆体,断电后能自动保留用户设置的参数。
B、功能强大1)JGD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)。
2)JGD-280控制器每台可控制八个独立单元有八路输出(V01~V08)。
3)每个控制单元的输出可作为另外控制单元的输入(单元串、并联使用)。
可将一台控制器作为二台或三台独立控制器使用。
4)具有缓起动、停车功能,时间可设置(0~100秒)。
5)具有故障报警及起动信号继电器输出,其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA,控制输出0~10V,可与各种调速控制器相匹配。
E、使用简便1)用户修改控制参数可在控制器起动状态下进行,便于用户调试设备。
2)具有对设定的参数进行锁定的功能,能避免其他人员误动。
3)外部连线少,简化用户设计及调试设备工作,大量节省用户的人力、物力、财力。
F、工作可靠JGD系列同步控制器经过精心设计制造,内部工作电源采用开关电源。
具有抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能正常工作,其工作电压在150~300VAC。
同步控制器说明书080402同步控制器说明书080402目录:1.引言1.1 目的1.2 背景2.产品概述2.1 产品功能2.2 技术规格2.3 外观设计3.安装说明3.1 硬件要求3.2 接口连接3.3 软件安装3.4 配置设置4.使用指南4.1 同步控制器界面4.2 功能操作①同步设置②时间调整③日志记录④报警管理4.3 故障排除5.维护与保养5.1 常规维护5.2 故障排除5.3 后续服务支持6.附录6.1 附件一:示意图 6.2 附件二:数据表格6.3 附件三:用户手册7.法律名词及注释7.1 法律名词解释7.2 附录:法律名词词典8.结束语1.引言1.1 目的本文档旨在提供详细的同步控制器使用说明,帮助用户正确安装、操作和维护同步控制器。
1.2 背景同步控制器是一种用于协调多台设备工作的设备,广泛应用于工业生产和科学实验中,能够精确控制设备之间的时间同步。
2.产品概述2.1 产品功能同步控制器具有以下主要功能:●提供时间同步功能,确保多台设备的操作具有统一的时间基准。
●支持多种通信接口,便于与不同设备进行连接和控制。
●提供灵活的配置选项,可以根据具体需求进行设置。
●支持日志记录和报警管理,方便用户了解设备运行情况和及时响应异常情况。
2.2 技术规格同步控制器的主要技术规格包括:●输入电压:AC 220V●输出电压:DC 24V●通信接口:RS-232、Ethernet●工作温度:0℃~40℃●外形尺寸.200mm150mm50mm2.3 外观设计同步控制器外观简洁大方,采用铝合金外壳,具有良好的散热性能。
面板上配有液晶显示屏和按键,操作简便。
3.安装说明3.1 硬件要求安装同步控制器需要满足以下硬件要求:●一台支持AC 220V电源的工作台或设备。
●适配器或插头,用于将AC 220V电源连接到同步控制器。
●适配器或插头,用于将同步控制器的输出电压连接到设备。
3.2 接口连接根据设备和同步控制器的通信接口类型,正确连接相应的接口线缆。
J M同步控制器使用说明书目录一、型号说明 (1)二、主要结构功能 (3)三、端子说明 (5)四、端子图 (8)五、面板操作 (9)六、参数表 (10)七、参数详细说明 (12)八、多台联接及注意事项 (16)九、故障检修与维护 (17)十、外形尺寸 (18)1JM系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置,内部采用计算机为核心的全数字化设计,每台控制器能同时控制四台或八台电机的运转,使用非常灵活、简便。
JM系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明JM 280 (A)版本号控制器输出路数(240、280)控制器系列号1.主要特点A、数字化JM系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示。
本控制器内有记忆体,断电后能自动保留用户设置的参数。
B、功能强大1)JM系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)。
2)JM-280控制器每台可控制八个独立单元有八路输出2(V01~V08)。
3)每个控制单元的输出可作为另外控制单元的输入(单元串、并联使用)。
可将一台控制器作为二台或三台独立控制器使用。
4)具有缓起动、停车功能,时间可设置(0~100秒)。
5)具有故障报警及起动信号继电器输出,其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA,控制输出0~10V,可与各种调速控制器相匹配。
E、使用简便1)用户修改控制参数可在控制器起动状态下进行,便于用户调试设备。
2)具有对设定的参数进行锁定的功能,能避免其他人员误动。
jgd280同步控制器使用说明使用说明 2009-08-21 15:39 阅读58 评论0字号:大中小JGD系列同步控制器是本公司在原生产的单一型号基础上推出的成系列同步控制装置,内部采用计算机为核心的全数字化设计,每台控制器能同时控制四台或八台电机的运转,使用非常灵活、简便。
JG D系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明1.主要特点A、数字化JGD系列控制器采用单片计算机控制,可通过对控制器进行多种参数设置,设置参数时通过数码显示。
本控制器内有记忆体,断电后能自动保留用户设置的参数。
B、功能强大1)JGD系列控制器每台有三种给定输入方式(内部给定、外部电压给定、外部电流给定)。
2)JGD-280控制器每台可控制八个独立单元有八路输出(V01~V08)。
3)每个控制单元的输出可作为另外控制单元的输入(单元串、并联使用)。
可将一台控制器作为二台或三台独立控制器使用。
4)具有缓起动、停车功能,时间可设置(0~100秒)。
5)具有故障报警及起动信号继电器输出,其驱动能力达5A。
C、高精度本系列控制器输入、输出模拟信号采用高分辨率的A/D、D/A转换器,其分辨率可达0.1%。
D、通用性外部给定输入采用标准的0~10V或4~20mA,控制输出0~10V,可与各种调速控制器相匹配。
E、使用简便1)用户修改控制参数可在控制器起动状态下进行,便于用户调试设备。
2)具有对设定的参数进行锁定的功能,能避免其他人员误动。
3)外部连线少,简化用户设计及调试设备工作,大量节省用户的人力、物力、财力。
F、工作可靠JGD系列同步控制器经过精心设计制造,内部工作电源采用开关电源。
具有抗干扰能力强,工作电压范围宽,能保证在电网电压波动范围大的地方均能正常工作,其工作电压在150~300VAC。
2.主要技术指标A、控制电压输出·输出电压分辨率0.01V ·输出电压驱动能力≤5mA·输出电压稳定度≤0.2%B、给定、反馈信号输入·给定、反馈电压输入分辨率0.01V·外部给定电压输入精度≤0.8%·反馈电压输入精度≤5±0.01VC、内部电源输出负载能力·+24V电源最大输出电流≤200mA·+10V电源最大输出电流≤10mA·5V电源最大输出电流≤100mA3.使用条件工作电压(交流):220V±30% 50~60Hz工作环境温度:0~50℃相对环境湿度:<90% 不结露海拔高度:<1000m周围无腐蚀、粉尘气体及易燃易爆之危险品二、JGD-280同步器主要功能功能实用,抗干扰能力强,稳定可靠。
具有如下特点:该设备由八个单元组成,一路内部主给定,二路外部主给定,八路外部反馈给定,反馈采用±5V内部电源。
*内部主给定GD可采用UP、DOWN键调整。
*该设备提供一路独立+24V/0.2A直流电源。
系统由以下部分组成:1、电源部分把220V交流电变换成以下直流电源:±5V/200mA:+10V/10mA;+24V/0.2A。
其中+24V为单独隔离电源2、主给定部分本控制器内部设有三种独立主给定源,用户可根据需要任意选用。
内部主给定GD:内部主给定GD的范围是0.00~10.00,分辨率为0.01。
同步控制器上电时功能码F34的值赋给GD,或者说GD的开机初始值等于F34。
使用UP、DOWN端子后,GD变化,变化后的GD值在同步控制器失电后丢失,在下次开机时依然用F34值初始化。
F34作为参数不会随UP、DOW N端子操作而变化,F34必须通过参数设置方式进行设置,F34可断电保持。
F34参数设置成功后将立即赋值给GD。
外部给定一G1:外部给定一由9# 和8# 端子输入,给定输入方式可有两种:0~10VDC和4~20mA:这两种给定方式可通过功能码F33进行选择。
外部给定二G2:外部给定二由10# 和11# 端子输入,为0~10VDC信号。
3、主给定上下限处理(导布速功能):Gi’=G下限当Gi<G下限Gi’=Gi当G下限<Gi<G上限Gi’=G上限当Gi>G上限经过主给定上下限处理后,Gi’受到给定下限、给定上限的限制。
4、速度上升下降时间处理:经过速度上升下降时间处理后,Gi’的变化斜率受到升速斜率(10.00/TUP)、降速斜率(10.00/TDOEN)的限制5、单元部分本控制器内部包含八个独立单元。
其功能说明如下:Vi=Si*KSi+Fi*KFi式中:1)Vi为第i单元的输出,范围:0~10V。
2)Si为第i单元的单元给定,输入源由功能码选择。
3)KSi为单元i的给定比例,由功能码设定(范围:0.00~15.00)。
三、端子说明1#: GS +24V地(此“地”为独立地与+10V地±5V地隔离)。
2#: R/S 启动控制端。
3#: +24V +24V独立电源。
4#: ERR 外部故障连锁输入端。
5#: GS 同1#。
6#: UP 升速端子。
(内部给定时起作用)7#: +10V 外部主给定电源。
8#: GND 外部主给定1地。
9#: G1 外部主给定1输入端(有电压和电流两种给定方式)。
10#: G2 外部主给定2输入端(只有电压给定方式)。
11#:GND 外部主给定2地。
12#:+10V 外部主给定电源13#:DOWN 减速端子。
(内部给定时起作用)14#:GND 反馈给定8地,15#:GF8 反馈给定8输入端(-5V~+5V)16#:GND 反馈给定7地,17#:GF7 反馈给定7输入端(-5V~+5V)18#:GND 反馈给下6地。
19#:GF6 反馈给下6输入端(-5V~+5V) 20#:GND 反馈给定5地。
21#:GF5 反馈给定5输入端(-5V~+5V) 22#:GND 部反馈给定4地。
23#:GF4 反馈给定4输入端(-5V~+5V) 24#:GND 反馈给定3地。
25#:GF3 反馈给定3输入端(-5V~+5V) 26#:GND 反馈给定2地。
27#:GF2 反馈给定2输入端(-5V~+5V) 28#:GND 反馈给定地。
29#:GF1 反馈给定1输入端(-5V~+5V) 30#:V1 第一单元输出端(0~10V)。
31#:GND 第一单元地。
32#:V2 第二单元输出端(0~10V)。
33#:GND 第二单元地。
34#:V3 第三单元输出端(0~10V)。
35#:GND 第三单元地。
36#:V4 第四单元输出端(0~10V)。
37#:GND 第四单元地。
38#:V5 第五单元输出端(0~10V)。
39#:GND 第五单元地。
40#:V6 第六单元输出端(0~10V)。
41#:GND 第六单元地。
42#:V7 第七单元电压输出端(0~10V)。
43#:GND 第七单元地。
44#:V8 第八单元输出端(0~10V)。
45#:GND 第八单元地。
46#:+5V47#:GND 提供外部反馈电源。
48#:-5V49#:NC 空。
50#:TB2 继电器J2的输出常闭触点。
51#:TA2 继电器J2的输出公共端。
52#:TC2 继电器J2的输出常开触点。
53#:TB1 继电器J1的输出常闭触点。
54#:TA1 继电器J1的输出公共端。
55#:TC1 继电器J1的输出常开触点。
56#:NC 空。
57#:L 工作电源输入端:AC220V。
58#:N 工作电源输入端:AC220V。
四、端子图五、面板及操作1、操作面板说明a)功能键(ENTER):通过该键可读写每个功能码所对应的参数值。
b)增减键(▲▼):此两键用于在进行功能设定时增加和减少功能码和参数值的大小。
c)切换键(RESET):该键可使系统从参数设置状态退出或实现出错复位。
d)显示器:在运行中可显示各单元的输出值;在功能设定状态可以显示功能码和参数值。
e)指示灯H1:该灯灭,系统停车状态;该灯亮,系统运行状态。
f)指示灯H2:该灯灭,系统运行正常;该灯亮,系统出现故障。
2、典型操作举例例1:改变内部给定电压值F34(从设定值5.00V改为1.00V)a)按ENTER 显示F00;b)按▲键在显示为F34时放开▲键;c)再按ENTER 显示电压值5.00;d)按键▼或▲键直至显示为1.00;e)按ENTER键显示F34;如果参数写保护,将显示Frr,再按ENT键后显示F34,此时F34仍维持原值5.00不变。
f)按RESET键返回正常显示:0.00。
六、参数表功能、参数一栏表X 功能设置范围出厂设定0 退出功能设定状态0 1 第一单元给定源0:给定源为内部主给定1~8:给定源为1~8单元输出(本单元除外)9:给定源为个部主给定一92第二单元给定源93第三单元给定源94第四单元给定源95第五单元给定源10:给定源为外部主给定二F:该单元不使用,单元输出为零96第六单元给定源97第七单元给定源98第八单元给定源99第一单元反馈源1~8:反馈源为外部反馈给定1~8F:该路无反馈输入F1第二单元反馈源 211第三单元反馈源 312第四单元反馈源 413第五单元反馈源 514第六单元反馈源 615第七单元反馈源716第八单元反馈源81 7第一单元给定比例比例的范围:0.00~15.00(精确到小数点后两位)1.001 8第二单元给定比例1.001 9第三单元给定比例1.002 0第四单元给定比例1.002 1第五单元给定比例1.002 2第六单元给定比例1.002 3第七单元给定比例1.002 4第八单元给定比例1.002 5第一单元反馈比例比例的范围:0.00~15.00(精确到小数点后两位)0.202 6第二单元反馈比例0.202 7第三单元反馈比例0.202 82 9第四单元反馈比例0.202 9第五单元反馈比例0.203 0第六单元反馈比例0.203 1第七单元反馈比例0.203 2第八单元反馈比例0.203 3外部主给定一输入方式选择0:电流输入1:电压输入13 4 内部主给定值范围:0.00~10.00(伏)(若输入大于10V,则按输入为10 V处理)5.003 5 速度上升时间范围:0.00~130(秒)(若输入大于130秒,则按130秒处理)136 速度下降时间1 03 7 显示比例系数范围:0.01~15:00 1.003 8 正常状态显示内容的选择0:运行时,显示run停车时,显示JGD1-8:显示1-8单元输出值9-16:1-8单元输入值93 9 初始化操作1:出厂值初始化4 0 参数锁定0:可对参数进行修改1:参数锁定(不能修改)41 给定上限范围:0.00~10.0010.0042 给定下限范围:0.00~10.000.0043内部给定方式设定范围:0,1见详细说明44内部给定上升、下降步长调节范围:0.01~4:000.20七、参数详细说明1.F00进入,退出功能设定状态工作状态下:按下‘ENTER’键,显示器显示‘RESET’,进入参数设定状态。
