施耐德接触器型号

施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。

控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。

该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。

可以替代内置固态继电器。

其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。

2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。

其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。

4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。

6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。

7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。

三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。

接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式两接线端分别在产品的两端，接线灵活方便。

Product data sheetCharacteristicsLC1D09BDCTeSys Deca接触器,3极(3NO),AC-3/AC-3e,<=440V,9A,24VDC,螺钉端子主要信息产品系列TeSys Deca 产品系列TeSys Deca 产品类型接触器产品短名LC1D接触器应用领域应用于功率因数大于等于0.95的交流负载中应用于无感或微感负载、电阻炉使用类别AC-4 AC-1 AC-3AC-3e 极数3P额定工作电压 [Ue]电源回路: <= 690 V AC 25...400 Hz 电源回路: <= 225 V DC额定工作电流 [Ie]25 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-1对于电源回路 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3对于电源回路 9 A (当运行温度 <=60 °C) 当运行电压<=<= 440 V AC AC-3e对于电源回路控制回路电压 [Uc]24 V DC补充信息电动机功率 (kW)5.5 KW 当运行电压<=500 V AC 50/60 Hz (AC-3)2.2 KW 当运行电压<=220/240 V AC 50/60 Hz (AC-3) 4 KW 当运行电压<=380/400 V AC 50/60 Hz (AC-3) 4 KW 当运行电压<=415/440 V AC 50/60 Hz (AC-3) 5.5 KW 当运行电压<=660/690 V AC 50/60 Hz (AC-3) 2.2 KW 当运行电压<=400 V AC 50/60 Hz (AC-4) 5.5 KW 当运行电压<=500 V AC 50/60 Hz (AC-3e) 2.2 KW 当运行电压<=220/240 V AC 50/60 Hz (AC-3e) 4 KW 当运行电压<=380/400 V AC 50/60 Hz (AC-3e) 4 KW 当运行电压<=415/440 V AC 50/60 Hz (AC-3e) 5.5 KW 当运行电压<=660/690 V AC 50/60 Hz (AC-3e)型号LC1D 回路触点类型 3 NO 保护盖带约定发热电流 [Ith]25 A (当运行温度 <=60 °C) 对于电源回路 10 A (当运行温度 <=60 °C) 对于信号回路额定短时耐受电流 [Icw]105 A 当运行温度<=40 °C 可持续10 s 对于电源回路 210 A 当运行温度<=40 °C 可持续1 s 对于电源回路 30 A 当运行温度<=40 °C 可持续10 分钟 对于电源回路 61 A 当运行温度<=40 °C 可持续1 分钟 对于电源回路 100 A 可持续1 s 对于信号回路 120 A 可持续500 ms 对于信号回路 140 A 可持续100 ms 对于信号回路T h e i n f o r m a t i o n p r o v i d e d i n t h i s d o c u m e n t a t i o n c o n t a i n s g e n e r a l d e s c r i p t i o n s a n d /o r t e c h n i c a l c h a r a c t e r i s t i c s o f t h e p e r f o r m a n c e o f t h e p r o d u c t s c o n t a i n e d h e r e i n .T h i s d o c u m e n t a t i o n i s n o t i n t e n d e d a s a s u b s t i t u t e f o r a n d i s n o t t o b e u s e d f o r d e t e r m i n i n g s u i t a b i l i t y o r r e l i a b i l i t y o f t h e s e p r o d u c t s f o r s p e c i f i c u s e r a p p l i c a t i o n s .I t i s t h e d u t y o f a n y s u c h u s e r o r i n t e g r a t o r t o p e r f o r m t h e a p p r o p r i a t e a n d c o m p l e t e r i s k a n a l y s i s , e v a l u a t i o n a n d t e s t i n g o f t h e p r o d u c t s w i t h r e s p e c t t o t h e r e l e v a n t s p e c i f i c a p p l i c a t i o n o r u s e t h e r e o f .N e i t h e r S c h n e i d e r E l e c t r i c I n d u s t r i e s S A S n o r a n y o f i t s a f f i l i a t e s o r s u b s i d i a r i e s s h a l l b e r e s p o n s i b l e o r l i a b l e f o r m i s u s e o f t h e i n f o r m a t i o n c o n t a i n e d h e r e i n .与继电器配合使用的熔丝10 A gG, 对于信号回路 符合 IEC 60947-5-125 A gG 当运行电压<=<= 690 V 配合 1 型, 对于电源回路20 A gG 当运行电压<=<= 690 V 配合 2 型, 对于电源回路平均阻抗 2.5 MΩ - Ith 25 A 50 Hz 对于电源回路额定绝缘电压 [Ui]电源回路: 690 V 符合 IEC 60947-4-1信号回路: 690 V 符合 IEC 60947-1过电压类别III污染等级3额定冲击耐受电压 [Uimp]6 KV 符合 IEC 60947安全可靠等级B10d = 1369863 次 标称负载的接触器 符合 EN/ISO 13849-1B10d = 20000000 次 机械负载的接触器 符合 EN/ISO 13849-1机械寿命30 Mcycles电气寿命0.6 Mcycles 25 A AC-1 Ue条件下 <= 440 V2 Mcycles 9 A AC-3 Ue条件下 <= 440 V2 Mcycles 6.6 A AC-3 Ue条件下 660/690 V2 Mcycles 9 A AC-3e Ue条件下 <= 440 V2 Mcycles 6.6 A AC-3e Ue条件下 660/690 V控制回路特性DC 标准浪涌抑制模块内置双向峰值限流二极管控制电压限额0.1...0.25 Uc (-40…60 °C 线圈释放0.7...1.25 Uc (-40…60 °C 线圈起动浪涌功率 (W) 5.4 W 20 °C)吸持功耗 (W) 5.4 W 在…上 20 °C额定操作功率 (W) 5.4 W动作时间63 ±15 % ms 闭合20 ±20 % ms 分断时间常量28 Ms最大操作频率3600 次/小时当60 °C接线能力电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 不带接线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 2 1…2.5 mm² 接线片外径Ø: 8 mm 电缆类型: 软线 带接线端子电源回路: 螺栓紧固 1 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子电源回路: 螺栓紧固 2 1…4 mm² 接线片外径Ø: 8 mm 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 软线 不带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 2 1…2.5 mm² 电缆类型: 软线 带接线端子控制回路: 螺栓紧固 1 1…4 mm² 电缆类型: 硬线 不带接线端子控制回路: 螺栓紧固 2 1…4 mm² 电缆类型: 硬线 不带接线端子电源回路: 螺钉连接紧固扭矩电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 Ø 6 平口控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 No 2 十字螺丝电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 Ø 6 平口 螺丝: M3.5电源回路: 1.7 N.m 通过 电缆连接器 用螺丝刀 No 2 十字螺丝 螺丝: M3.5控制回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2电源回路: 1.7 N.m 通过 螺栓紧固 用螺丝刀 pozidriv No 2辅助触点类型类型 机械连接 1 NO + 1 NC 符合 IEC 60947-5-1类型 与主触头状态成镜像 1 NC 符合 IEC 60947-4-1每个接触器上可用的辅助触点 1 NO + 1 NC信号回路频率25...400 Hz最小开关电流 [Imin]5 MA 对于信号回路最小开关电压17 V 对于信号回路绝缘电阻> 10 MΩ 对于信号回路不重迭时间 1.5 Ms 失电 NC及NO触点之间1.5 Ms 得电 NC及NO触点之间安装方式导轨安装底板安装环境符合标准IEC 60947-1IEC 60947-4-1GB/T 14048.4产品认证CE[RETURN]UKCA[RETURN]CCCIP 保护等级IP2X 前面板 主回路适用 符合 IEC 60529IP2X 前面板 线圈回路适用 符合 IEC 60529防护措施TH 符合 IEC 60068-2-30周围空气温度-40…60 °C 运行60…70 °C 有降容-60…80 °C 存储工作海拔3000 m 无降容耐火及耐异常高温能力850 °C 符合 IEC 60695-2-11抗冲击、震动性能抗震性能 触点打开时 (2 gn (5...300 Hz)) 符合 IEC 60068-2-6抗震性能 触点闭合时 (4 gn (5...300 Hz)) 符合 IEC 60068-2-6抗冲击性能 11 ms 触点打开时 (10 gn) 符合 IEC 60068-2-27抗冲击性能 11 ms 触点闭合时 (15 gn) 符合 IEC 60068-2-27高度77 Mm宽度45 Mm深度95 Mm净重0.48 Kg包装单位Unit Type of Package 1PCENumber of Units in Package 11Package 1 Height 5.33 CmPackage 1 Width7.83 CmPackage 1 Length10.26 CmPackage 1 Weight523.0 GUnit Type of Package 2S02Number of Units in Package 221Package 2 Height15.0 CmPackage 2 Width30.0 CmPackage 2 Length40.0 CmPackage 2 Weight11.5 KgUnit Type of Package 3PALNumber of Units in Package 3336Package 3 Height60.0 CmPackage 3 Width80.0 CmPackage 3 Length75.0 CmPackage 3 Weight181.444 Kg可持续性产品类型Green Premium 产品REACh法规REACh 声明欧盟ROHS指令符合豁免条件Mercury free支持RoHS exemption information支持中国 ROHS 管理办法中国 ROHS 声明环境披露产品环境文件流通资料产品使用寿命终期信息合同保修保修单18 个月Product Life Status :Commercialised。

施耐德品牌的接触器选型一、引言接触器是一种电气控制装置，用于控制电路的开关、保护和分断。

施耐德作为世界知名的电气设备制造商，提供了多种型号和规格的接触器供用户选择。

本文将针对施耐德品牌的接触器选型进行详细介绍，包括选型的准则、常用的型号和规格、选型流程等。

二、选型准则在进行接触器选型时，需要考虑以下几个准则：1. 电流要求：根据实际应用中的电流大小，选择适合的接触器型号。

施耐德品牌的接触器一般覆盖从几安到几千安的电流范围。

2. 负载类型：根据负载类型（如电阻性负载、感性负载、电容性负载等）选择相应的接触器。

不同类型的负载对接触器的要求不同。

3. 工作环境：根据工作环境的温度、湿度等条件选择合适的接触器。

施耐德品牌的接触器有不同的防护等级，适用于各种环境条件。

4. 电气寿命：根据实际需求和使用寿命要求选择接触器。

施耐德品牌的接触器有不同的电气寿命可供选择。

三、常用型号和规格施耐德品牌的接触器有多个系列，常用的型号和规格如下：1. TeSys D系列接触器：适用于控制和保护应用，具有可靠的电气寿命和高性能。

可选电流范围从9A到150A，适用于各种负载类型。

2. TeSys K系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。

可选电流范围从6A到150A，适用于各种负载类型。

3. TeSys U系列接触器：适用于控制和保护应用，具有高电流和高断电容量。

可选电流范围从80A到630A，适用于大功率负载。

4. TeSys F系列接触器：适用于控制和保护应用，具有高电流和高断电容量。

可选电流范围从115A到1000A，适用于大功率负载。

5. TeSys GC系列接触器：适用于控制和保护应用，具有紧凑的设计和高性能。

可选电流范围从9A到80A，适用于小功率负载。

四、选型流程进行施耐德品牌接触器的选型时，可以按照以下流程进行：1. 确定电流要求：根据实际应用中的电流大小确定所需接触器的电流范围。

2. 确定负载类型：根据实际应用中的负载类型确定所需接触器的类型。

施耐德LC1-D18M7C接触器施耐德接触器型号施耐德电气有限公司(SchneiderElectricSA)是世界500强企业之一，1836年由施耐德兄弟建立。

如今，它的总部位于法国吕埃，施耐德电气公司是全球能效管理领域的领导者，为100多个国家的能源及基础设施、工业、数据中心及网络、楼宇和住宅市场提供整体解决方案，在住宅应用领域也拥有强大的市场能力。

2012财年，施耐德在全球的总营收达到240亿欧元，在100多个国家拥有超过140，000名员工。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

接触器的工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁心产生电磁吸力吸引动铁心，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。

当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。

直流接触器的工作原理跟温度开关的原理有点相似。

以下是产品型号LC1-D09M7CLC1-D115M7CLC1-D12M7CLC1-D150M7CLC1-D18M7CLC1-D170M7CLC1-D25M7CLC1-D205M7CLC1-D32M7CLC1-D245M7CLC1-D38M7CLC1-D300M7CLC1-D40M7CLC1-D410M7CLC1-D50M7CLC1-D475M7CLC1-D65M7CLC1-D620M7CLC1-D80M7C交流接触器LC1-D95M7C交流接触器如需近一步了解，施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电http:/。

schneider接触器有很多系列：
LC1-SK系列：6A以下
LC1-K系列：6A～16A
LC1-D系列：9A～150A
LC1-F系列：115A～800A
LC1-B系列：750A～1800A
LC1D的分经济型和标准型
经济型接触器是从6A到32A的而且辅助触点是一开或一闭的选择的。

标准型接触器是从9A到620A的，9A到95A的的接触器是带一开和一闭的2个辅助触点，115A到620A的是需要后配辅助触点的。

LC1E的接触器是新的产品，主要是针对国能生产的。

估计施耐德想用LC1E的产品替换LC1D的经济型产品，LC1E的电流从6A到95A。

从6A到38A之间辅助触点只能选一开或一闭，40A到95A之间的带有一个开点和一个闭点。

LC1D的外加辅助触点不能用到LC1E上。

价钱方面：
例如LC1D12XXM5N的经济型价钱是84.97元，
LC1D12M7C的标准型价钱是114.79元，LC1E12XXM5N的价钱是78元。

从价钱方面看LC1E型的接触器比LC1D经济型的还便宜。

调价后LC1D经济型接触器的折扣上调了。

比LC1D标准型的折扣都要高。

估计是要主推LC1E型，把LC1D经济型退出市场。

2008年以后施耐德已经慢慢把自己的标志统一成绿色，以后不会再有蓝色的标志了。

注意识别假货。

施耐德分销商提供以上资料和价格对比分析。

仅供参考。

施耐德品牌的接触器选型一、引言接触器是一种电气控制设备，广泛应用于各种电力系统和自动化控制系统中。

施耐德作为全球领先的电气设备制造商，其品牌的接触器备受市场青睐。

本文将详细介绍施耐德品牌的接触器选型，包括选型的依据、选型的步骤和常见的接触器型号推荐。

二、选型依据在进行接触器选型时，需要考虑以下几个主要因素：1. 电流要求：根据实际应用中的负载电流大小，选择合适的接触器额定电流。

施耐德品牌的接触器额定电流范围广泛，可满足不同负载要求。

2. 电压要求：根据实际应用中的电压等级，选择合适的接触器额定电压。

施耐德品牌的接触器具有高耐压能力，可适应各种电压等级。

3. 使用环境：考虑接触器的工作环境温度、湿度和防护等级要求，选择符合要求的接触器型号。

4. 控制方式：根据实际应用中的控制方式（如直流或交流控制），选择相应的接触器类型。

5. 寿命要求：根据实际应用中的使用寿命要求，选择具有较长使用寿命的接触器型号。

6. 安装方式：根据实际应用中的安装方式（如插入式或螺旋式），选择适合的接触器型号。

三、选型步骤进行施耐德品牌接触器的选型，可以按照以下步骤进行：1. 确定负载电流和电压要求：根据实际应用中的负载电流和电压要求，确定所需的接触器额定电流和电压范围。

2. 确定使用环境要求：根据实际应用中的工作环境温度、湿度和防护等级要求，确定所需的接触器型号。

3. 确定控制方式：根据实际应用中的控制方式，选择相应的接触器类型。

4. 确定寿命要求：根据实际应用中的使用寿命要求，选择具有较长使用寿命的接触器型号。

5. 确定安装方式：根据实际应用中的安装方式，选择适合的接触器型号。

6. 选择合适的施耐德品牌接触器型号：根据以上选型依据和步骤，结合施耐德品牌的产品目录和技术手册，选择合适的接触器型号。

四、常见的施耐德接触器型号推荐以下是几个常见的施耐德品牌的接触器型号推荐：1. LC1D09：额定电流为9A，适用于交流控制，具有较小的体积和较长的使用寿命。

施耐德接触器型号各位读友大家好，此文档由网络收集而来，欢迎您下载，谢谢施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。

控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。

该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。

可以替代内置固态继电器。

其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。

2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。

其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。

4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。

6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。

7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。

三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。

接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

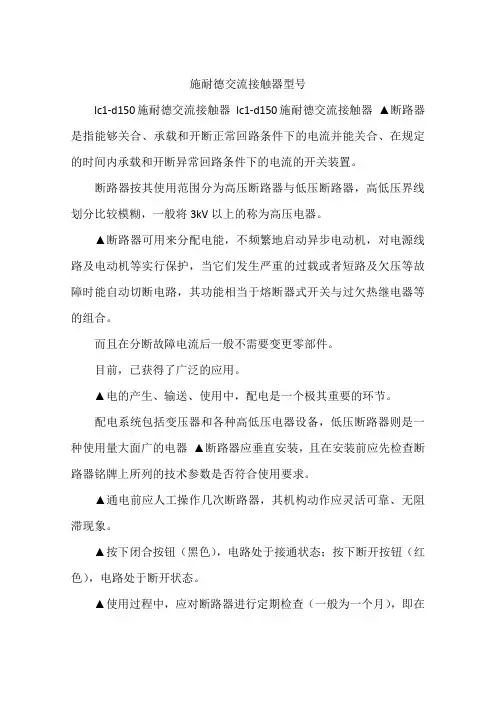

施耐德交流接触器型号lc1-d150施耐德交流接触器lc1-d150施耐德交流接触器▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

▲断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

▲电的产生、输送、使用中，配电是一个极其重要的环节。

配电系统包括变压器和各种高低压电器设备，低压断路器则是一种使用量大面广的电器▲断路器应垂直安装，且在安装前应先检查断路器铭牌上所列的技术参数是否符合使用要求。

▲通电前应人工操作几次断路器，其机构动作应灵活可靠、无阻滞现象。

▲按下闭合按钮（黑色），电路处于接通状态；按下断开按钮（红色），电路处于断开状态。

▲使用过程中，应对断路器进行定期检查（一般为一个月），即在断路器合闸通电状态下，拨动试验按钮（试验按钮用符号Test表示），断路器应可靠断开。

▲当断路器因线路发生过载、短路故障而断开时，应先排除故障后再使断路器重新合闸。

▲本断路器为非维护型，所以当断路器发生故障不能正常工作时，用户不得私自打开断路器进行维修。

▲使用电流调节旋钮，须按线路实际电流调节至相应位置，请勿超负荷使用▲如需近一步了解施耐德接触器，ABB断路器，西门子接触器，西门子断路器，常熟开关，价格，厂家，批发，参数等。

请关注科旭机电 lc1-d32施耐德交流接触器lc1-d32施耐德交流接触器▲断路器是指能够关合、承载和开断正常回路条件下的电流并能关合、在规定的时间内承载和开断异常回路条件下的电流的开关装置。

断路器按其使用范围分为高压断路器与低压断路器，高低压界线划分比较模糊，一般将3kV以上的称为高压电器。

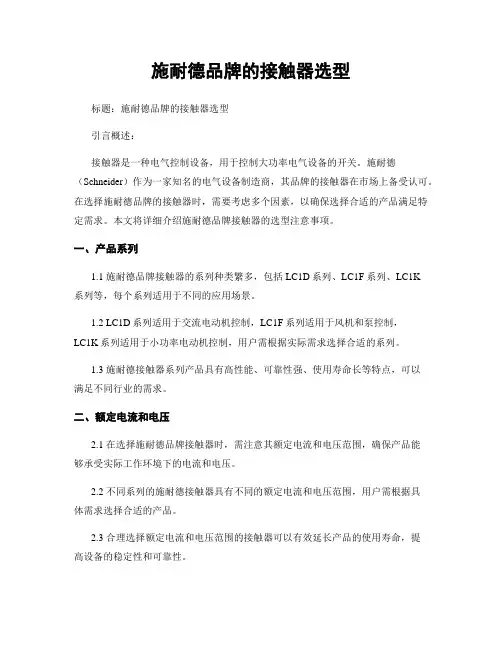

施耐德品牌的接触器选型标题：施耐德品牌的接触器选型引言概述：接触器是一种电气控制设备，用于控制大功率电气设备的开关。

施耐德（Schneider）作为一家知名的电气设备制造商，其品牌的接触器在市场上备受认可。

在选择施耐德品牌的接触器时，需要考虑多个因素，以确保选择合适的产品满足特定需求。

本文将详细介绍施耐德品牌接触器的选型注意事项。

一、产品系列1.1 施耐德品牌接触器的系列种类繁多，包括LC1D系列、LC1F系列、LC1K系列等，每个系列适用于不同的应用场景。

1.2 LC1D系列适用于交流电动机控制，LC1F系列适用于风机和泵控制，LC1K系列适用于小功率电动机控制，用户需根据实际需求选择合适的系列。

1.3 施耐德接触器系列产品具有高性能、可靠性强、使用寿命长等特点，可以满足不同行业的需求。

二、额定电流和电压2.1 在选择施耐德品牌接触器时，需注意其额定电流和电压范围，确保产品能够承受实际工作环境下的电流和电压。

2.2 不同系列的施耐德接触器具有不同的额定电流和电压范围，用户需根据具体需求选择合适的产品。

2.3 合理选择额定电流和电压范围的接触器可以有效延长产品的使用寿命，提高设备的稳定性和可靠性。

三、触点类型3.1 施耐德品牌接触器的触点类型包括常开触点、常闭触点和双触点，用户需根据控制需求选择合适的触点类型。

3.2 常开触点适用于需要保持通电状态的控制，常闭触点适用于需要保持断电状态的控制，双触点适用于需要同时控制两个电路的情况。

3.3 合理选择触点类型可以提高控制系统的效率和稳定性，确保设备正常运行。

四、配件和附件4.1 施耐德品牌接触器的配件和附件包括过载保护、辅助触点、热继电器等，用户可以根据实际需求选择合适的配件和附件。

4.2 过载保护可以有效保护电机免受过载损坏，辅助触点可以扩展接触器的功能，热继电器可以实现电机的热保护功能。

4.3 合理选择配件和附件可以提高接触器的功能性和安全性，确保设备的正常运行和延长设备的使用寿命。

施耐德品牌的接触器选型接触器是一种电气控制设备，用于控制电路的开关和断开。

施耐德是一家知名的电气设备制造商，提供各种类型的接触器产品。

在进行接触器选型时，需要考虑多个因素，包括电流容量、额定电压、使用环境等。

以下是针对施耐德品牌接触器选型的详细介绍。

1. 电流容量：接触器的电流容量是选型的重要参数之一。

根据实际需求，我们需要确定所需的最大电流值。

施耐德品牌的接触器通常提供不同的电流容量选项，如10A、20A、40A等。

根据负载电流大小，选择适当的接触器型号。

2. 额定电压：接触器的额定电压是指接触器能够正常工作的电压范围。

施耐德品牌的接触器通常有不同的额定电压选项，如220V、380V、440V等。

根据实际工作电压，选择符合要求的接触器型号。

3. 使用环境：接触器的使用环境也是选型的重要考虑因素之一。

例如，如果接触器将用于恶劣的工业环境，需要选择具有防尘、防水、耐腐蚀等功能的特殊型号。

施耐德品牌提供了多种适用于不同环境的接触器产品，可以根据实际需求进行选择。

4. 额定寿命：额定寿命是指接触器在正常使用条件下的预期使用寿命。

施耐德品牌的接触器通常具有较长的额定寿命，可以满足不同应用场景的需求。

根据实际使用情况和寿命要求，选择适当的接触器型号。

5. 安装方式：接触器的安装方式也需要考虑。

施耐德品牌的接触器提供了多种安装方式，如固定式、插拔式等。

根据实际安装要求，选择适合的接触器型号。

6. 附加功能：施耐德品牌的接触器还提供了一些附加功能，如过载保护、短路保护、手动操作等。

根据实际需求，选择具备所需附加功能的接触器型号。

7. 价格和供应：最后，还需要考虑接触器的价格和供应情况。

施耐德作为一家知名品牌，其产品通常具有较高的品质和稳定的供应。

根据预算和供应要求，选择适合的接触器型号。

总结：在进行施耐德品牌接触器选型时，需要综合考虑电流容量、额定电压、使用环境、额定寿命、安装方式、附加功能、价格和供应等因素。

施耐德CT系列家⽤交流接触器CT1-16A20A25A（3P）家⽤交流接触器万联189********李凌富QQ413059157CT1-16A施耐德/CT系列家⽤交流接触器CT1-16A /20A /25A (3P)产品型号：CT1-16A 1NO1NC 220~240v产品极数:2额定电压: AC230V额定电流: 16A产品标准 : IEC61095/GB17885产品认证 : CCC CE主触点类型:1NO1NC我公司交流接触器产品已通过CCC、TUV（德国莱茵认证，⾼于CE认证）、CE认证和CB（国际化测试报告）。

该产品应⽤于家庭、宾馆、公寓等场所，实现⾃动适化⽤功于能⼤，规模⽣产的家⽤电器产品中，其主要性能指标符合GB17885、IEC61095的规定。

产品型号：家⽤交流接触器CT-1P+N/1NO/20A家⽤交流接触器CT-2P/16A/1NO+1NC家⽤交流接触器CT-2P/16A/2NO家⽤交流接触器CT-1P/25A/1NO家⽤交流接触器CT-2P/25A/2NO家⽤交流接触器CT-2P/25A/2NC家⽤交流接触器CT-3P/25A/3NO家⽤交流接触器CT-4P/25A/4NO家⽤交流接触器CT-4P/25A/4NC家⽤交流接触器CT-4P/25A/2NO+2NC家⽤交流接触器CT-2P/40A/2NO家⽤交流接触器CT-3P/40A/3NO家⽤交流接触器CT-4P/40A/4NO家⽤交流接触器CT-4P/40A/4NC家⽤交流接触器CT-2P/63A/2NO家⽤交流接触器CT-3P/63A/3NO家⽤交流接触器CT-3P/63A/2NO+1NC⼀、适⽤范围家⽤交流接触器主要适⽤于交流50HZ/60HZ，额定⼯作电压⾄230V的电⼒系统中，在AC-7A使⽤类别下，额定⼯作电压⾄230V，额定⼯作电流⾄16A 的电路中，作远距离开关和主电路控制⽤。

该产品主要适⽤于家⽤电器和类似⽤途的低感负载及家⽤电动机负载的控制。

施耐德交流接触器-施耐德接触器型号施耐德CT接触器一、施耐德CT接触器适用说明iCT 2P 63A 家用接触器专用接触器，主要适用于50Hz或60Hz、在AC-7a 使用类别额定工作电压为240V或277V 时额定电流至63A电路中，适用于起动和控制单相交流电动机(压缩机)及其它单相负载。

控电制器家和用类似用途的低感负载或微感负载，也可用来控制家用电动机负载;此时控制功率要相应降低。

该产品应用于家庭、宾馆、公寓等场所，实现自动适化用功于能大，规模生产的家用电器产品中，主要用于家用电器行业,特别在电能表行业中。

可以替代内置固态继电器。

其主要性能指标符合IEC61095,UL508及GB17885等标准.二、主要参数及技术性能1 、按极数分类：接触器分为二极和四极。

2 、接触器的额定绝缘电压、约定自由空气发热电流、使用类别及其对应的额定工作电流和控制功率3、动作(操作)条件：在周围空气温度为-5℃~+63℃范围内，对接触器吸引线圈施以额定控制电源电压Us，使其发热至稳定状态时，接触器线圈在75% Us～110% Us范围内可靠吸合并工作。

其释放电压既不高于75%Us，又不低于20%Us(二极)，释放电压不低于10%Us(四极)。

4 、接通和分断能力(见表2)5、机械寿命：接触器的机械寿命不小于100万次。

6、电寿命试验的接通通断，电寿命：接触器的电寿命不小于10万次。

7、接触器的使用类别为AC-1、AC－7a；8、接触器在距处，其噪声在40dB 以下。

三、主要结构及工作原理1、接触器为立体布置、双断点，触点采用银基合金、磁系统采用Ｅ型铁心，衔铁采用电工钝铁。

接触器为正装直动式双断点结构，罩盖与躯壳采用耐弧塑料制成，WCT采用自动灭弧，形成封闭灭弧室灭弧好，飞弧距离为零。

触头采用抗熔焊及耐电磨损的银基合金材料制成，导电性能好，寿命长，对环境无污染。

铁芯采用E形结构，体积小。

线圈的接线方式两接线端分别在产品的两端，接线灵活方便。

施耐德交流接触器LC1-D38M7C代表38A/220V的国产D 系列交流接触器，工作频率为50Hz/60Hz。

其中每个数字字母的意义为：LC：交流线圈，1：单个接触器，D系列，线圈电流38A，M：代表电压220V，7：50Hz/60Hz通用，C 国产。

0577保2788顺2628接触器分为交流接触器（电压AC）和直流接触器（电压DC），它应用于电力、配电与用电。

接触器广义上是指工业电中利用线圈流过电流产生磁场，使触头闭合，以达到控制负载的电器。

在电工学上，因为可快速切断交流与直流主回路和可频繁地接通与大电流控制（某些型别可达800安培）电路的装置，所以经常运用于电动机做为控制对象。

结构接触器主要由电磁系统、触点系统、灭弧系统及其它部分组成。

①电磁系统：电磁系统包括电磁线圈和铁心，是接触器的重要组成部分，依靠它带动触点的闭合与断开。

②触点系统：触点是接触器的执行部分，包括主触点和辅助触点。

主触点的作用是接通和分断主回路，控制较大的电流，而辅助触点是在控制回路中，以满足各种控制方式的要求。

③灭弧系统：灭弧装置用来保证触点断开电路时，产生的电弧可靠的熄灭，减少电弧对触点的损伤。

为了迅速熄灭断开时的电弧，通常接触器都装有灭弧装置，一般采用半封式纵缝陶土灭弧罩，并配有强磁吹弧回路。

④其它部分：有绝缘外壳、弹簧、短路环、传动机构等。

0577施耐德LC1-D09交流接触器2788施耐德LC1-D12交流接触器2628施耐德LC1-D18交流接触器施耐德LC1-D25交流接触器0577施耐德LC1-D32交流接触器2788施耐德LC1-D38交流接触器2628施耐德LC1-D40交流接触器施耐德LC1-D50交流接触器0577施耐德LC1-D65交流接触器2788施耐德LC1-D80交流接触器2628施耐德LC1-D95交流接触器施耐德LC1-D115交流接触器0577施耐德LC1-D150交流接触器2788施耐德LC1-D170交流接触器2628施耐德LC1-D205交流接触器施耐德LC1-D245交流接触器0577施耐德LC1-D300交流接触器2788施耐德LC1-D410交流接触器2628施耐德LC1-D475交流接触器施耐德LC1-D620交流接触器。
