【建筑电气工程】江苏省电气资料验收表格

（建筑电气工程）电气验收
表格
电缆桥架安装和桥架内电缆敷设检验批质量验收记录表
GB50303-2002
06030
06040
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅰ）室内
06050
06060
电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表
GB50303-2002
06020
06030
接地装置安装检验批质量验收记录表
GB50303-2002
06010
06020
06060 Array
06070
电线导管、电缆导管和线槽敷设检验批质量验收记录表
GB50303-2002
（Ⅱ）室外
06010
电线、电缆穿管和线槽敷线检验批质量验收记录表
GB50303-2002
06010
06030
06040
06050
06060
槽板配线检验批质量验收记录表
GB50303-2002
06050
电缆头制作、接线和线路绝缘测试检验批质量验收记录表
GB50303-2002
06010
06020
06030
06040
06050 Array
06060。

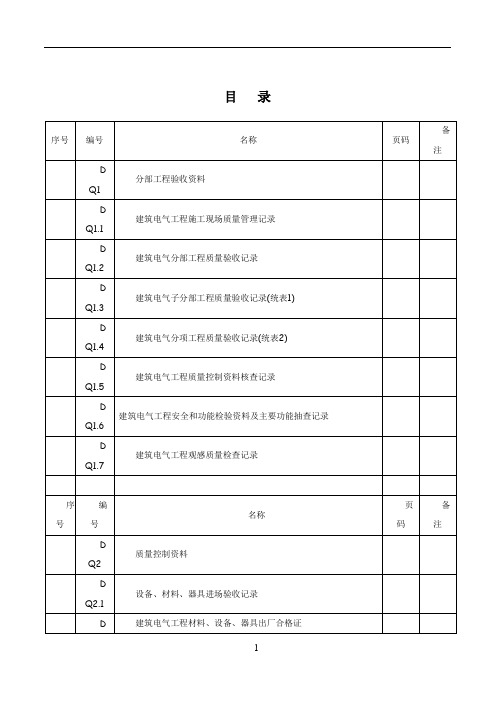

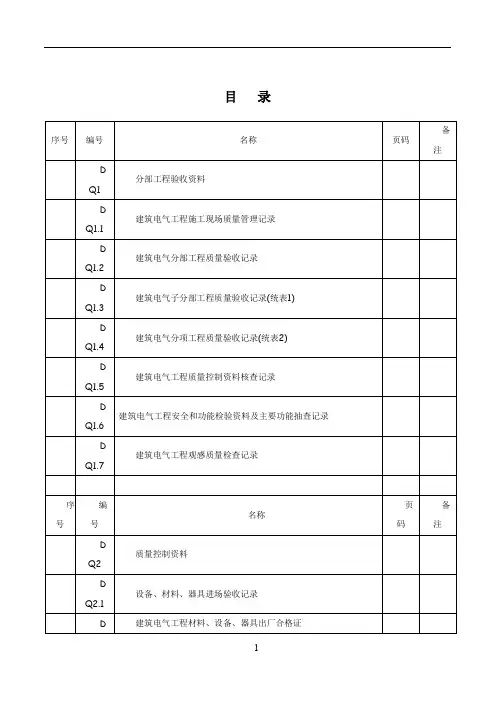

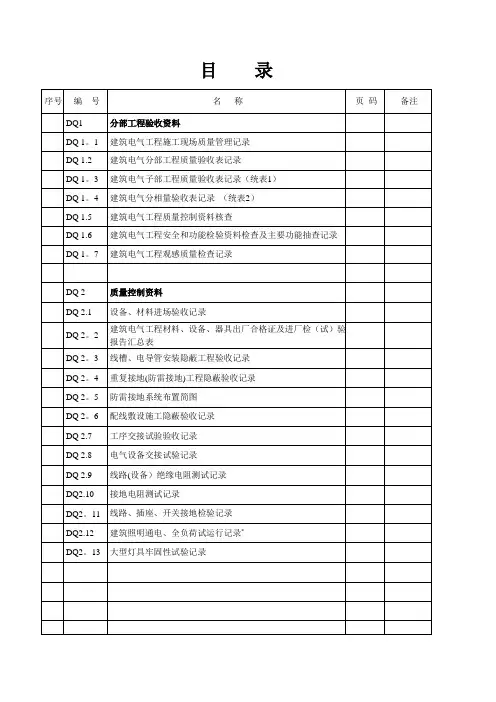

目录
建筑电气工程施工现场质量管理记录DQ1.1
建筑电气分部工程质量验收记录 DQ1.2
建筑电气子分部工程质量验收记录(统表1) DQ1.3
分项工程质量验收记录(统表2) DQ1.4
建筑电气工程质量控制资料核查记录DQ1.5
建筑电气工程安全和功能检验资料及主要功能抽查记录
DQ1.6
建筑电气工程观感质量检查记录 DQ1.7
设备、材料、器具进场验收记录 DQ2.1
建筑电气工程材料、设备、器具出厂合格证
及进场检（试）验报告汇总表
DQ2.2
技术负责人：质量检查员：年月日
线槽、电导管安装隐蔽验收记录DQ2.3
重复接地（防雷接地）工程隐蔽验收记录 DQ2.4
防雷接地系统布置简图DQ2.5
配线敷设施工隐蔽验收记录 DQ2.6
工序交接试验验收记录DQ2.7
电气设备交接试验记录 DQ2.8
线路（设备）绝缘电阻测试记录 DQ2.9
接地电阻测试记录DQ2.10
线路、插座、开关接地检验记录 DQ2.11
建筑照明通电、全负荷试运行记录DQ2.12
大型灯具牢固性试验记录DQ2.13
架空线路及杆上电气设备安装分项工程检验批质量验收记录
DQ3.1.1
变压器、箱式变电所安装分项工程检验批质量验收记录
DQ3.1.2
成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框
安装分项工程检验批质量验收记录 DQ3.1.3
电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录 DQ3.1.4
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.5。

目录注：打“＊”号的验收记录用前面相同的表建筑电气工程概况表提示概况表中可列出主要，关键项目中的重要设备。

对要求填写的内容栏目不够时,可另行附表。

建筑电气工程施工现场质量管理记录DQ1.1提示对主要工种人员和主要仪器、设备栏中不够填写时，可另行附表.建筑电气分部工程质量验收记录DQ1。

2建筑电气子部工程质量验收记录（统表1） DQ1.3分项工程质量验收记录（统表2)DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料核查及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7提示一、观感质量验收记录，检查以目测检查为主，检查结果分为好、一般、差，并将结果直接填入“观感质量验收"栏目中。

分部工程验收时，应含所有分项.二、检验方法应符合下列规定：1。

电气设备、电缆和继电保护系统的接线、布线和试验调整试验结果;2. 空载试运行和负荷试运行结果;3。

绝缘电阻、接地电阻和接地（PE）或接零（PEN）导通状态及插座接线正确性的测试结果；4。

漏电保护装置动作数据值，查阅测试记录或用适配仪表进行抽测，安装、检查动作是否符合要求；5。

负荷试运行时大电流节点温升测量用红外线遥测温度仪抽测或查阅负荷运行记录；6. 螺栓紧固程序用适配工具做拧动试验；7。

需做动作试验的电气装置，高压部分不应带电试验,低压部分无负荷试验；8。

水平度用盘面平整度拉线尺量，各种距离的尺寸用塞尺、游标卡尺、钢尺、塔尺或采用其他仪器仪表等测量;各种盘、屏、板、柜的安装的标高和垂直度应符合要求；9. 外观质量情况目测检查;10. 设备规格型号、标志及接线，对照工程设计图纸及其变更文件检查,应基本完整.设备、材料进场验收记录DQ2。

1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表（检测报告)DQ2。

2技术负责人：质量检查员：年月日提示一、主要电气设备材料：高压设备的空气断路器、油断路器、隔离开关、高压熔断器、变压器、电抗器、避雷器和电容器以及配件属电柜、盘、箱、绝缘子、套管、瓦斯断电器、温度计、电机均应有出厂合格证和检测试验记录.二、其他材料、管材、线材、灯具、开关、插座、低压设备及附件要有出厂合格证和检查记录，管材的材料性能、管径、壁厚应符合设计要求,并有出厂强度检测报告，绝缘油应有化验报告。

（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）（Ⅲ）照明配电箱（盘）GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002（Ⅰ）室内060304□□060405□□060502□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□GB50303—2002060105□□060305□□060406□□060503□□5.17.4电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□5.17.4 电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303—2002060106□□,060407□□060205□□,060506□□普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002普通灯具安装检验批质量验收记录表GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002GB50303—2002。

电气工程竣工验收表格
建筑电气工程施工现场质量管理记录 DQ1.1
建筑电气分部工程质量验收记录 DQ1.2
建筑电气子分部工程质量验收记录 DQ1.3
建筑电气工程质量控制资料核查记录 DQ1.4
DQ1.5 建筑电气工程安全和功能检验资料及主要功能抽查记录
建筑电气工程观感质量检查记录 DQ1.6
设备、材料、器具进场验收记录 DQ2.1
建筑电气工程材料、设备出厂合格证
及进场检验(试验)报告汇总表 DQ2.2
线槽、电导管安装隐蔽验收记录 DQ2.3
配线敷设施工隐蔽验收记录 DQ2.4
线路(设备)绝缘电阻测试记录 DQ2.5
接地电阻测试记录 DQ2.6
线路、插座、开关接地检验记录 DQ2.7
建筑照明通电、全负荷试运行记录 DQ2.8
成套配电柜、控制柜和动力、照明配电箱
安装分项工程检验批质量验收记录 DQ2.9
电线导管、电缆导管和线槽敷设分项工程
检验批质量验收记录 DQ2.10
电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记 DQ2.11 普通灯具安装分项工程检验批质量验收记录 DQ2.12。

目录建筑电气工程施工现场质量管理记录DQ1.1建筑电气分部工程质量验收记录DQ1.2建筑电气子分部工程质量验收记录(统表1) DQ1.3分项工程质量验收记录(统表2) DQ1.4建筑电气工程质量控制资料核查记录DQ1.5建筑电气工程安全和功能检验资料及主要功能抽查记录DQ1.6建筑电气工程观感质量检查记录DQ1.7设备、材料、器具进场验收记录DQ2.1建筑电气工程材料、设备、器具出厂合格证及进场检（试）验报告汇总表DQ2.2技术负责人：质量检查员：年月日线槽、电导管安装隐蔽验收记录DQ2.3重复接地（防雷接地）工程隐蔽验收记录DQ2.4防雷接地系统布置简图DQ2.5配线敷设施工隐蔽验收记录DQ2.6工序交接试验验收记录DQ2.7电气设备交接试验记录DQ2.8线路（设备）绝缘电阻测试记录DQ2.9接地电阻测试记录DQ2.10线路、插座、开关接地检验记录DQ2.11建筑照明通电、全负荷试运行记录DQ2.12大型灯具牢固性试验记录DQ2.13架空线路及杆上电气设备安装分项工程检验批质量验收记录DQ3.1.1变压器、箱式变电所安装分项工程检验批质量验收记录DQ3.1.2成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）及控制框安装分项工程检验批质量验收记录DQ3.1.3电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录DQ3.1.4电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录DQ3.1.5建筑物景观照明灯、航空障碍标志灯和庭院灯安装分项工程检验批质量验收记录DQ3.1.6建筑物照明通电试运行分项工程检验批质量验收记录DQ3.1.7接地装置安装分项工程检验批质量验收记录DQ3.1.8裸母线、封闭母线、插接式母线安装分项工程检验批质量验收记录DQ3.2.1电缆沟内和电缆竖井内电缆敷设分项工程检验批质量验收记录DQ3.2.2。

架空线路及杆上电气设备安装检验批质量验收记录表GB50303－2002060101工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器中性点的接地及接地电阻值测试第4.1.3条2杆上高压电气设备的交接试验第4.1.4条3杆上低压配电装置和馈电线路的交接试验第4.1.5条4电杆坑、拉线坑深度允许偏差/mm+100，-50 5架空导线的弧垂值允许偏差±5% 6水平排列的同档导线间的弧垂值偏差/mm±50一般项目1拉线及其绝缘子、金具安装第4.2.1条2电杆组立第4.2.2条3横担安装及防腐处理第4.2.3条4导线架设第4.2.4条5线路安全距离第4.2.5条6杆上电气设备安装第4.2.6条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日变压器、箱式变电所安装检验批质量验收记录表GB50303－2002060102060201工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变压器安装及外观检查第5.1.1条2变压器中性点、箱式变电所N和PE母线的接地连接及支架或外壳接地第5.1.2条3变压器的交接试验第5.1.3条4箱式变电所及落地配电箱的固定及箱体接地或接零第5.1.4条5箱式变电所的交接试验第5.1.5条一般项目1有载调压开关检查第5.2.1条2绝缘件和测温仪表检查第5.2.2条3装有转件的变压器固定第5.2.3条4变压器的器身检查第5.2.4条5箱式变电所内外涂层和通风口检查第5.2.5条6箱式变电所柜内接线和线路标记第5.2.6条7装有气体继电器顶盖变压器的坡度（沿气体方向）1.0%~1.5%施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303－2002（Ⅰ）高压开关柜060103060202060601工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属框架及基础型钢的接地或接零第6.1.1条2手车式柜的推拉和动、静触头检查第6.1.3条3成套配电柜的交接试验第6.1.4条4柜间线路绝缘电阻测试第6.1.6条5柜间二次回路耐压试验第6.1.7条一般项目1柜间或与基础型钢的连接第6.2.2条2柜间安装接缝、成列安装盘面偏差检查第6.2.3条3柜内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜、屏等面板上电器及控制台、板等可动部位配线第6.2.7条6不直度（mm/m）基础型钢安装允许偏差水平度（mm/全长）不平行度（mm/全长）≤1≤5≤57柜、盘等安装垂直度允许偏差≤1.5‰施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303－2002（Ⅱ）室外060104工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管的接地或接零第14.1.1-1，2条2金属导管的连接第14.1.2条一般项目1埋地导管的埋设深度和选用第14.2.1条2导管的管口设置和处理第14.2.2条3电缆导管的弯曲半径第14.2.3条4金属导管的防腐第14.2.4条5绝缘导管的连接和保护第14.2.9条6柔性导管的长度、连接和接地要求第14.2.10条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线、电缆穿管和线槽敷线检验批质量验收记录表GB50303－2002060105060305060406060503060606工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1交流单芯电缆不得单独穿于钢导管内第15.1.1条2电线穿管要求第15.1.2条3爆炸危险环境照明线路的电线、电缆选用和穿管第15.1.3条一般项目1电线、电缆管内清扫和管口处理第15.2.1条2同一建筑物、构筑物内电线绝缘层颜色的选择第15.2.2条3线槽敷线第15.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆头制作、接线和线路绝缘测试检验批质量验收记录表GB50303－2002060106060205060306060407060506060607工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1高压电力电缆直流耐压试验第18.1.1条2低压电线和电缆绝缘电阻测试第18.1.2条3铠装电力电缆头的接地线及其截面积第18.1.3条4电线、电缆接线第18.1.4条一般项目1芯线与电器设备的连接第18.2.1条2电线、电缆的芯线连接金具第18.2.2条3电线、电缆回路标记和编号第18.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录表GB50303－2002060107060509工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1建筑物彩灯灯具、配管及固定第21.1.1条2霓虹灯检查及固定第21.1.2条3建筑物景观照明灯安装第21.1.3条4航空障碍标志灯的安装第21.1.4条5庭院灯安装第21.1.5条一般项目1建筑物彩灯安装检查第21.2.1条2霓虹灯安装第21.2.2条3建筑物景观照明灯具的构架固定和外露电线电缆保护第21.2.3条4航空障碍标志灯安装距离及动作检查第21.2.4条5杆上路灯固定、灯具动作及熔断器配备第21.2.5条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日建筑物照明通电试运行检验批质量验收记录表GB50303－2002060108060511工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1灯具回路控制与照明箱及回路的标识一致，开关与灯具控制顺序相对应第23.1.1条2照明系统全负荷通电连续试运行时间第23.1.2条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日接地装置安装检验批质量验收记录表GB50303－2002060109060206060608060701工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1接地装置测试点的设置第24.1.1条2接地电阻值测试第24.1.2条3防雷接地的人工接地装置的接地干线埋设第24.1.3条4接地模块的埋设深度、间距和基坑尺寸第24.1.4条5接地模块设置应垂直或水平就位第24.1.5条一般项目1接地装置埋设深度、间距和搭接长度第24.2.1条2接地装置的材质和最小允许规格、尺寸第24.2.2条3接地模块与干线的连接和干线材质选用第24.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日裸母线、封闭母线、插接式母线安装检验批质量验收记录表GB50303－2002060203060301060604工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1可接近裸露导体的接地或接零第11.1.1条2母线与母线、母线与电器接线端子的螺栓搭接第11.1.2条3封闭、插接式母线的组对连接第11.1.3-2，3条4室内裸母线的最小安全净距第11.1.4条5高压母线交流工频耐压试验第11.1.5条6低压母线交接试验第11.1.6条7封闭、插接式母线与外壳同心允许偏差（mm）≤±5一般项目1母线支架的固定第11.2.1条2母线与母线、母线与电器接线端子搭接面处理第11.2.2条3母线的相序排列及涂色第11.2.3条4母线在绝缘子上的固定第11.2.4条5封闭、插接式母线的组装和固定第11.2.5条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆沟内和电缆竖井内电缆敷设检验批质量验收记录表GB50303－2002060204060303工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属支架、导管的接地或接零第13.1.1条2电缆敷设检查第13.1.2条一般项目1电缆支架安装第13.2.1条2电缆的弯曲半径第13.2.2条3电缆的敷设固定和防火措施第13.2.3条4标志牌设立第13.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电缆桥架安装和桥架内电缆敷设检验批质量验收记录表GB50303－2002060302060404工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属电缆桥架、支架和引入、引出的金属导管的接地或接零第12.1.1条2电缆敷设检查第12.1.2条一般项目1电缆桥架检查第12.2.1条2桥架内电缆敷设和固定第12.2.2条3标志牌设立第12.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日电线导管、电缆导管和线槽敷设检验批质量验收记录表GB50303－2002（Ⅰ）室内060304060405060502060605工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属导管、金属线槽的接地或接零第14.1.1条2金属导管的连接第14.1.2条3防爆导管的连接第14.1.3条4绝缘导管在砌体上剔槽埋设第14.1.4条一般项目1电缆导管的弯曲半径第14.2.3条2金属导管的防腐第14.2.4条3柜、台、箱、盘内导管管口高度第14.2.5条4暗配管的埋设深度，明配管的固定第14.2.6条5线槽固定及外观检查第14.2.7条6防爆导管的连接、接地、固定和防腐第14.2.8条7绝缘导管的连接和保护第14.2.9条8柔性导管的长度、连接和接地第14.2.10条9导管和线槽在建筑物变形缝处的处理第14.2.11条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303－2002（Ⅱ）低压成套柜（屏、台）060401工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属框架接地或接零第6.1.1条2电击保护和保护导体的截面积第6.1.2条3抽出式柜的推拉和动、静触头检查第6.1.3条4成套配电柜的交接试验第6.1.5条5柜（屏、盘、台等）间线路绝缘电阻值测试第6.1.6条6柜（屏、盘、台等）间二次回路耐压试验第6.1.7条7直流屏试验第6.1.8条一般项目1柜（屏、盘、台等）间或与基础型钢的连接第6.2.2条2柜（屏、盘、台等）间接缝、成列安装盘偏差第6.2.3条3柜（屏、盘、台等）内部检查试验第6.2.4条4低压电器组合第6.2.5条5柜（屏、盘、台等）间配线第6.2.6条6柜（台）与其面板间可动部位的配线第6.2.7条7不直度/（mm/m）基础型钢安装允许偏差水平度/（mm/全长）不平行度/（mm/全长）≤1≤5≤58垂直度允许偏差≤1.5‰施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录表GB50303-2002060402工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1可接近的裸露导体接地或接零第7.1.1条2绝缘电阻值测试第7.1.2条3100kW以上的电动机直流电阻测试第7.1.3条一般项目1设备安装和防水防潮处理检查第7.2.1条2电动机抽芯检查前的条件确认第7.2.2条3电动机的抽芯检查第7.2.3条4接线盒内裸露导线的距离，防护措施第7.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日低压电气动力设备试验和试运行检验批质量验收记录表GB50303－2002060403工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1电气设备和线路的试验第10.1.1条2现场单独安装的低压电器交接试验第10.1.2条一般项目1运行电压、电流及其指示仪表检查第10.2.1条2电动机试通电检查第10.2.2条3交流电动机空载启动及运行状态记录第10.2.3条4大容量（630A及以上）导线或母线连接处的温升检查第10.2.4条5电动执行机构的动作方向及指示检查第10.2.5条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日开关、插座、风扇安装检验批质量验收记录表GB50303－2002060408060510工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1插座及其插头的区别使用第22.1.1条2插座接线第22.1.2条3特殊情况下的插座安装第22.1.3条4照明开关的安装要求第22.1.4条5吊扇的安装规定第22.1.5条6壁扇安装第22.1.6条一般项目1插座安装和外观检查第22.2.1条2照明开关的安装第22.2.2条3吊扇的吊杆、开关和表面检查第22.2.3条4壁扇的高度和表面检查第22.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录表GB50303－2002（Ⅲ）照明配电箱（盘）060501工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1金属箱体的接地或接零第6.1.1条2电击保护和保护导体截面积第6.1.2条3箱（盘）间线路绝缘电阻值测试第6.1.6条4箱（盘）内结线及开关动作第6.1.9条一般项目1箱（盘）内检查试验第6.2.4条2低压电器组合第6.2.5条3箱（盘）间配线第6.2.6条4箱与其面板间可动部位的配线第6.2.7条5箱（盘）安装位置、开孔、回路编号等第6.2.8条6垂直度允许偏差≤1.5‰施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060504工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1槽板配线的电线连接第16.1.1条2槽板敷设和木槽板阻燃处理第16.1.2条一般项目1槽板的盖板和底板固定第16.2.1条2槽板盖板、底板的接口设置和连接第16.2.2条3槽板的保护套管和补偿装置设置第16.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060505工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1钢索的选用第17.1.1条2钢索端固定及其接地或接零第17.1.2条3张紧钢索用的花篮螺栓设置第17.1.3条一般项目1中间吊架及防跳锁定零件第17.2.1条2钢索的承载和表面检查第17.2.2条3钢索配线零件间和线间距离第17.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060507工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1灯具的固定第19.1.1条2花灯吊钩选用、固定及悬吊装置的过载试验第19.1.2条3钢管吊灯灯杆检查第19.1.3条4灯具的绝缘材料耐火检查第19.1.4条5灯具的安装高度和使用电压等级要求第19.1.5条6灯具金属外壳的接地或接零第19.1.6条一般项目1电线线芯最小载面积第19.2.1条2灯具的外形，灯头及其接线检查第19.2.2条3变电所内灯具的安装位置要求第19.2.3条4装有白炽灯泡的吸顶灯具隔热检查第19.2.4条5大型灯具的玻璃罩安全措施第19.2.5条6投光灯的固定检查第19.2.6条7室外壁灯的防水检查第19.2.7条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060508工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目136V及以下行灯变压器和行灯安装第20.1.1条2特殊场所灯具的等电位联结以及其电源专用漏电保护装置第20.1.2条3手术台无影灯的固定、供电电源和电线选用第20.1.3条4应急照明灯具的安装第20.1.4条5防爆灯具的安装第20.1.5条一般项目136V及以下行灯变压器固定及电缆选择第20.2.1条2手术台无影灯安装检查第20.2.2条3应急照明灯具安装检查第20.2.3条4防爆灯具安装检查第20.2.4条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060602工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1电气交接试验第8.1.1条2馈电线路的绝缘电阻值测试和耐压试验第8.1.2条3相序检验第8.1.3条4中性线与接地干线的连接第8.1.4条一般项目1随带控制柜的检查第8.2.1条2可接近裸露导体的接地或接零第8.2.2条3受电侧低压配电柜的试验和机组整体负荷试验第8.2.3条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002060603工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1核对电源及附件规格、型号和接线检查第9.1.1条2电气交接试验及调整第9.1.2条3电源装置间连线的绝缘电阻值测试第9.1.3条4输出端中性线的重复接地第9.1..4条一般项目1主回路和控制电线、电缆敷设及连接第9.2.2条2可接近裸露导体的接地或接零第9.2.3条3运行时噪声的检查第9.2.4条4机架组装要求且水平度、垂直度偏差≤1.5‰施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002（Ⅰ）防雷引下线060701工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1引下线的敷设、明敷引下线外观质量及防腐第25.1.1条2金属跨接线第25.1.3条一般项目1钢制接地线的焊接和材料规格、尺寸第25.2.1条2明敷接地引下线支持件的设置第25.2.2条3接地线穿越及其保护第25.2.3条4幕墙金属框架和建筑物金属门窗与接地干线的连接及其防腐第25.2.7条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日GB50303－2002（Ⅱ）变配电室接地干线060702工程名称分项工程名称验收部位施工单位专业工长项目经理施工执行标准名称及编号分包单位分包项目经理施工班组长施工质量验收规范规定施工单位检查评定记录监理(建设)单位验收记录主控项目1变配电室内接地干线与接地装置引出线的连接第25.1.2条一般项目1钢制接地线的连接和材料规格、尺寸第25.2.1条2室内明敷接地干线支持件的设置第25.2.2条3接地线的穿越及其保护第25.2.3条4变配电室内明敷接地干线敷设第25.2.4条5电缆穿过零序电流互感器时，电缆头的接地线检查第25.2.5条6配电间的栅栏门、金属门铰链的接地连接及避雷器接地第25.2.6条施工单位检查评定结果项目专业质量检查员：年月日监理（建设）单位验收结论监理工程师（建设单位项目专业技术负责人）年月日。
