母线预留长度

最新安装工程造价常用计算公式最新安装工程造价常用计算公式1、变压器油过滤不论多少次，直到过滤合格为止，以“t”为计量单位，其计算公式：油过滤数量（t）二设备油重（t ）X（1+损耗率）。

2、带形母线计算公式：L=S（按设计图纸计算的单项延长米+母线预留长度）。

3、基础槽钢角钢的.安装长度按设计图纸计算，无规定时按下式计算：①单个柜盘时：L=2（A+B）。

②多个同规格的柜、盘相连接时：L=2n（A+B）式中：L：所求长度;A：柜或屏的宽度;B：柜或屏的厚度;n :柜或屏的个数。

4、盘柜配线长度计算公式：L二盘柜板面半周长X配线回路数。

5、电缆安装工程量计算公式：L=S（水平长度+垂直长度+各种预留长度）X（1+2.5%电缆曲折折弯余系数）。

6、电缆保护管计算公式：横穿公路：L二路基宽度+4米;穿过排水沟：L二沟壁外缘+1米;垂直敷设：管口距地面+2 米;穿过建筑物外墙，按基础外缘以外+1 米7、电力电缆中间头数量确定参考公式：n=L/l-1n:中间头个数L：电缆设计长度l：每段电缆平均长度。

8、接地母线、避雷线敷设工程量公式：L=S（施工图设计水平长度+垂直长度）X （1+3.9%附加长度）。

9、电气配管管内穿导线工程量计算公式：L=(配管计算长度+导线预留长度)X同截面导线根数。

10、 10kV以下架空线路导线架设工程量计算公式：L=(线路总长度+所有预留长度)X导线根数。

11、风管制作安装以施工图不同规格按展开面积计算，不扣除检查孔、测定孔、送风口、吸风口等所占面积。

圆管F=nXDXL式中F ----- 圆形风管展开面积(以m?为单位)；D――圆形风管直径;L――管道中心线长度。

矩形风管周长乘以管道中心线长度计算。

12、除锈、刷油工程。

(1)设备筒体、管道表面积计算公式：S二nXDXL式中n——圆周率;D――设备或管道直径；L――设备筒体高或管道延长米。

(2)阀门表面积计算式：S二nXDX2.5DXKXN式中D——直径;K——1.05;N——阀门个数。

一、母线预留长度：（封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0）1、软母线安装预留长度： 3.9 （包括耐张2.5、跳线0.8、引下线设备连接0.6）2、带型、槽型母线终端：0.3 (从最后一个支持点算起)3、带型槽型母线与分支线连接：0.5 （分支线预留）4、带型母线与设备连接：0.5 （从设备端子接口算起）5、多片重型母线与设备连接： 1.0 （从设备端子接口算起）6、槽型母线与设备连接：0.5 （从设备端子接口算起）二、盘、箱、柜的外部进出线预留：1、各种箱、盘、柜、板、盒：高+宽（盘面尺寸）2、单独安装的各种开关、电阻器：0.5（从安装对象中心算起）3、继电器、信号灯、熔断器等小电器：0.3（从安装对象中心算起）4、分支接头：0.2（分支预留线）三、滑触线安装附加和预留长度：1、圆钢、铜母线与设备连接：0.2（从设备接线端子接口算起）2、圆钢、铜母线终端：0.5（从最后一个固定点算起）3、角钢滑触线终端： 1.0（从最后一个支点算起）4、扁钢滑触线终端： 1.3（从最后一个固定点算起）5、扁钢母线分支：0.5（分支线预留）6、扁钢母线与设备连接：0.5（从设备接线端子接口算起）7、轻轨滑触线终端：0.8（从最后一个支持点算起）8、安全节能及其他滑触线终端：0.5（从最后一个固定点算起）四、电缆预留：（5芯电力电缆敷设乘以定额系数1.3,6芯电力电缆定额乘以1.6，每增加一芯增加30%；铜芯电力电缆头定额乘以系数1.2；双屏电缆头制作人工乘以系数1.05）1、电缆敷设驰度、波形弯度、交叉：2.5%（按电缆全长计算）2、电缆进入建筑物： 2.0（规范规定最小值）3、电缆进入沟内或吊架时引上（下）：1.5（规范规定最小值）4、变电所进、出线： 1.5（规范规定最小值）5、电力电缆终端头： 1.5（检修余量最小值）6、电缆中间接头盒：两端各留2.0（检修余量最小值）7、电缆进控制、保护屏及模拟盘等：高+宽（按盘面尺寸）8、高压开关柜及低压配电盘、箱： 2.0（盘下进出线）9、电缆至电动机：0.5（从电机接线盒算起）10、厂用变压器： 3.0（从地坪算起）11、电缆绕过梁柱等增加长度：按实计算（按被绕物的断面情况计算增加长度）12、电梯电缆与电缆架固定点：每处0.5（规范最小值）五、电气调整试验：1、经修配、改或拆迁的旧设备调试定额乘以系数： 1.12、电力变压器如有“带负荷调压装置”，调试定额乘以系数：1.123、三卷、整流、电炉变压器调试按同容量定额乘以系数： 1.24、变压器系统调试，以每个电压侧有一台断路器为准多一个相应的送配电系统调试。

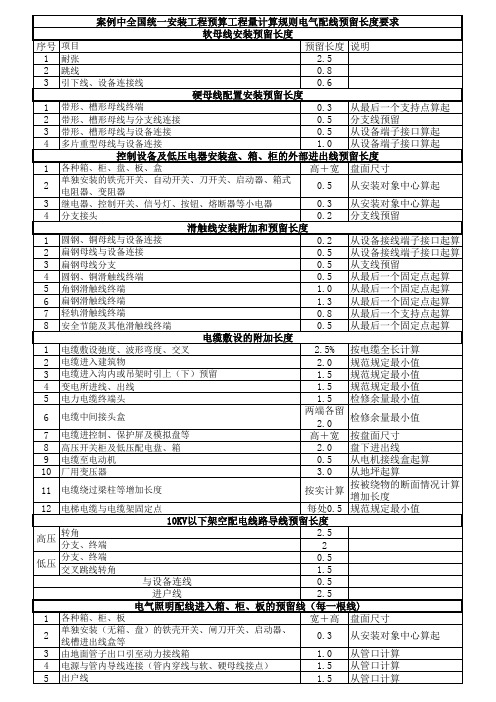

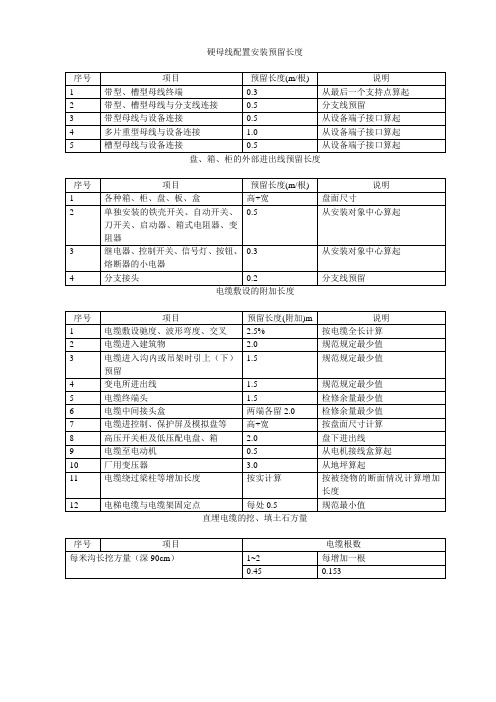

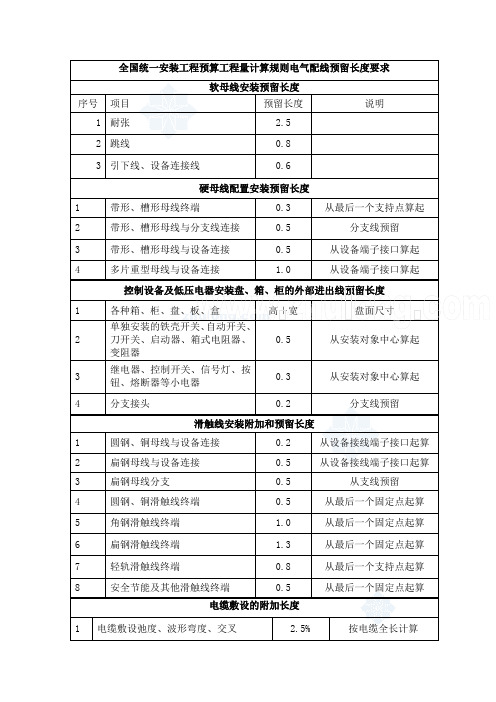

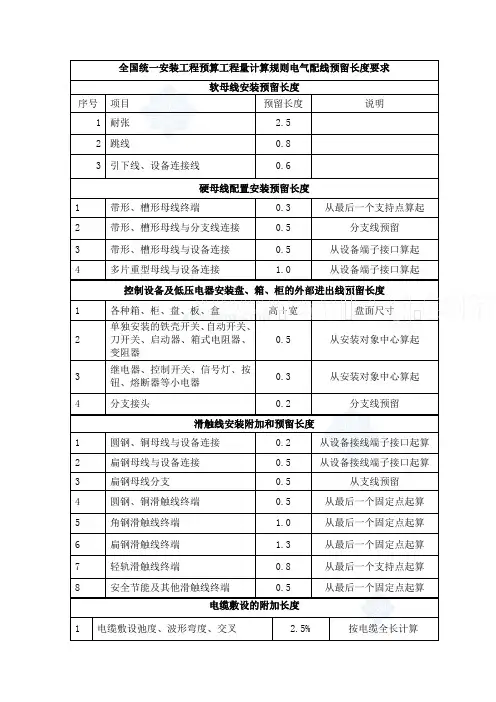

全国统一安装工程预算工程量计算规则电气配线预留长度要求软母线安装预留长度序号项目预留长度说明1 耐张 2.52 跳线0.83 引下线、设备连接线0.6硬母线配置安装预留长度1 带形、槽形母线终端0.3 从最后一个支持点算起2 带形、槽形母线与分支线连接0.5 分支线预留3 带形、槽形母线与设备连接0.5 从设备端子接口算起4 多片重型母线与设备连接 1.0 从设备端子接口算起控制设备及低压电器安装盘、箱、柜的外部进出线预留长度1 各种箱、柜、盘、板、盒高＋宽盘面尺寸2 单独安装的铁壳开关、自动开关、刀开关、启动器、箱式电阻器、变阻器0.5 从安装对象中心算起3 继电器、控制开关、信号灯、按钮、熔断器等小电器0.3 从安装对象中心算起4 分支接头0.2 分支线预留滑触线安装附加和预留长度1 圆钢、铜母线与设备连接0.2 从设备接线端子接口起算2 扁钢母线与设备连接0.5 从设备接线端子接口起算3 扁钢母线分支0.5 从支线预留4 圆钢、铜滑触线终端0.5 从最后一个固定点起算5 角钢滑触线终端 1.0 从最后一个固定点起算6 扁钢滑触线终端 1.3 从最后一个固定点起算7 轻轨滑触线终端0.8 从最后一个支持点起算8 安全节能及其他滑触线终端0.5 从最后一个固定点起算电缆敷设的附加长度1 电缆敷设弛度、波形弯度、交叉 2.5% 按电缆全长计算2 电缆进入建筑物 2.0 规范规定最小值3 电缆进入沟内或吊架时引上（下）预留 1.5 规范规定最小值4 变电所进线、出线 1.5 规范规定最小值5 电力电缆终端头 1.5 检修余量最小值6 电缆中间接头盒两端各留2.0检修余量最小值7 电缆进控制、保护屏及模拟盘等高＋宽按盘面尺寸8 高压开关柜及低压配电盘、箱 2.0 盘下进出线9 电缆至电动机0.5 从电机接线盒起算10 厂用变压器 3.0 从地坪起算11 电缆绕过梁柱等增加长度按实计算按被绕物的断面情况计算增加长度12 电梯电缆与电缆架固定点每处0.5 规范规定最小值10KV以下架空配电线路导线预留长度高压转角 2.5 分支、终端 2低压分支、终端0.5交叉跳线转角 1.5与设备连线0.5进户线 2.5电气照明配线进入箱、柜、板的预留线（每一根线)1 各种箱、柜、板宽＋高盘面尺寸2 单独安装（无箱、盘）的铁壳开关、闸刀开关、启动器、线槽进出线盒等0.3 从安装对象中心算起3 由地面管子出口引至动力接线箱 1.0 从管口计算4 电源与管内导线连接（管内穿线与软、硬母线接点）1.5 从管口计算5 出户线 1.5 从管口计算。

第四节母线、绝缘子一、绝缘子及穿墙套管安装1、绝缘子有单串、双串之分的悬式绝缘子，以“串”为单位。

户内支持绝缘子，以“10个”为单位。

户外支持绝缘子，均按电压等级，以“柱”为单位。

穿墙套管按安装方式及电压等级，以“个”为单位套用定额。

2、悬式绝缘子串，不论其片数的多少，定额不作换算。

悬式绝缘子安装，系指垂直安装的提挂跳线，引下线或阻波器等设备的绝缘子串，绝缘子的耐压试验包括在本系统的调试定额内。

3、穿墙套管安装定额中，包括了其附属的油管路，放油阀等安装。

使用时不论是否是充油式套管，均不作换算。

穿墙套管不管是否带电流互感器，均属于装置性材料，应另计算费用。

4、绝缘子、穿墙套管的安装定额内未包括铁构件的制作及安装，应另套第六章“铁构作的制作及安装”子目。

二、软母线、引下线、跳线及组合软母线1、软母线安装，按电压等级及导线截面以“跨/三相”为计量单位套用定额，跨距为60米，设计跨距不同时，定额不准换算。

导线、绝缘子、线夹、驰度调节金具、均压环、间隔棒等，均按设计用量另计主材费。

2、软母线安装如果是两根以上的，可套用组合软母线安装定额。

每跨母线按两端是单串绝缘子考虑，如果采用双串绝缘子，可在原定额的基础上增补套用一个“2-270”子目。

3、组合软母线安装，按三相为一组计算，跨度（包括水平悬挂部分和两端引下部分之和）以45米为准，跨度的长与短，定额均不作调整，定额只列了26根以下的，如超过26根。

定额可作调整，调整系数由双方协商。

4、组合软母线的施工方法，是按地面组合好后用卷相机起吊挂上去的方法考虑的。

如果采用高空组合方法，定额不作换算。

定额中包括了组合导线两端的接线工作（编制预算时，注意不要把这部分工作作引下线处理），但不包括组合导线两端的铁构件的配制，支持绝缘子及带形母线的安装。

5、软母线两端的耐张绝缘子串的安装，包括在软母线安装定额内。

定额内未包括软导线、绝缘子、线夹、均压环、间隔棒的材料。

应另计主材费。

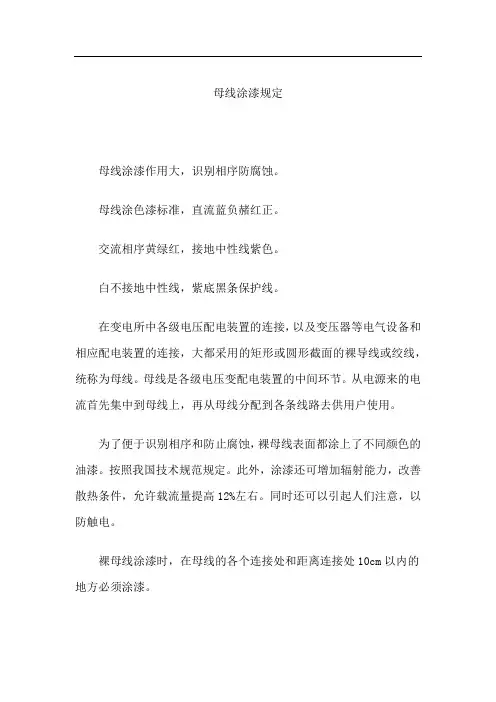

母线涂漆规定
母线涂漆作用大，识别相序防腐蚀。

母线涂色漆标准，直流蓝负赭红正。

交流相序黄绿红，接地中性线紫色。

白不接地中性线，紫底黑条保护线。

在变电所中各级电压配电装置的连接，以及变压器等电气设备和相应配电装置的连接，大都采用的矩形或圆形截面的裸导线或绞线，统称为母线。

母线是各级电压变配电装置的中间环节。

从电源来的电流首先集中到母线上，再从母线分配到各条线路去供用户使用。

为了便于识别相序和防止腐蚀，裸母线表面都涂上了不同颜色的油漆。

按照我国技术规范规定。

此外，涂漆还可增加辐射能力，改善散热条件，允许载流量提高12%左右。

同时还可以引起人们注意，以防触电。

裸母线涂漆时，在母线的各个连接处和距离连接处10cm以内的地方必须涂漆。

在涂有温度漆（测量母线发热程度的变色漆）的地方不应涂漆。

凡是间隔内的硬母线均要预留50～70mm的长度不涂漆，以供停电检修时挂接临时接地线之用。

一、母线预留长度：（封闭式插接母线槽在竖井内安装时，人工和机械乘以系数2.0）1、软母线安装预留长度： 3.9 （包括耐张2.5、跳线0.8、引下线设备连接0.6）2、带型、槽型母线终端：0.3 (从最后一个支持点算起)3、带型槽型母线与分支线连接：0.5 （分支线预留）4、带型母线与设备连接：0.5 （从设备端子接口算起）5、多片重型母线与设备连接： 1.0 （从设备端子接口算起）6、槽型母线与设备连接：0.5 （从设备端子接口算起）二、盘、箱、柜的外部进出线预留：1、各种箱、盘、柜、板、盒：高+宽（盘面尺寸）2、单独安装的各种开关、电阻器：0.5（从安装对象中心算起）3、继电器、信号灯、熔断器等小电器：0.3（从安装对象中心算起）4、分支接头：0.2（分支预留线）三、滑触线安装附加和预留长度：1、圆钢、铜母线与设备连接：0.2（从设备接线端子接口算起）2、圆钢、铜母线终端：0.5（从最后一个固定点算起）3、角钢滑触线终端： 1.0（从最后一个支点算起）4、扁钢滑触线终端： 1.3（从最后一个固定点算起）5、扁钢母线分支：0.5（分支线预留）6、扁钢母线与设备连接：0.5（从设备接线端子接口算起）7、轻轨滑触线终端：0.8（从最后一个支持点算起）8、安全节能及其他滑触线终端：0.5（从最后一个固定点算起）四、电缆预留：（5芯电力电缆敷设乘以定额系数1.3, 6芯电力电缆定额乘以1.6，每增加一芯定额增加30%；铜芯电力电缆头定额乘以系数1.2；双拼电缆头制作人工乘以系数1.05）1、电缆敷设驰度、波形弯度、交叉：2.5%（按电缆全长计算）2、电缆进入建筑物： 2.0（规范规定最小值）3、电缆进入沟内或吊架时引上（下）：1.5（规范规定最小值）4、变电所进、出线（不乘以2）： 1.5（规范规定最小值）5、电力电缆终端头： 1.5（检修余量最小值）6、电缆中间接头盒：两端各留2.0（检修余量最小值）7、电缆进控制、保护屏及模拟盘等：高+宽（按盘面尺寸）8、高压开关柜及低压配电盘、箱： 2.0（盘下进出线）9、电缆至电动机：0.5（从电机接线盒算起）10、厂用变压器： 3.0（从地坪算起）11、电缆绕过梁柱等增加长度：按实计算（按被绕物的断面情况计算增加长度）12、电梯电缆与电缆架固定点：每处0.5（规范最小值）五、电气调整试验：1、经修配、改或拆迁的旧设备调试定额乘以系数： 1.12、电力变压器如有“带负荷调压装置”，调试定额乘以系数：1.123、三卷、整流、电炉变压器调试按同容量定额乘以系数： 1.24、变压器系统调试，以每个电压侧有一台断路器为准多一个相应的送配电系统调试。
