各种桥梁构造图解箱型梁桥： (xiang xing liang qiao) box-girder bridge箱梁结构的根本概念在于全部上部结构变为整体的空心梁，而当主要荷载通过桥上的任何位置时，空心梁的所有各局部(梁肋,顶板和底板)作为整体同时参加受力。

其结果可节省材料，成为薄壁结构，提高了抗扭强度。

箱梁桥可分为单室，双室,多室几种。

组合梁桥： (zhu he liang qiao) composite beam bridge 指以梁式桥跨作为根本结构的组合结构桥，既两种以上体系重叠后，整体结构的反力性质仍与以受弯作用负载的梁的特点一样。

这类桥的特点主要表现在设计计算工作繁重，构造细节及力复杂。

空腹拱桥： (kong fu gong qiao) open spandrel arch bridge 在拱桥拱圈上设置小拱，横墙或支柱来支撑桥面系，从而减轻桥梁恒载并增大桥梁泻水面积者称为空腹拱桥。

实腹拱桥： (shi fu gong qiao) filled spandrel arch bridge在拱桥拱圈上腹部两侧填实土壤或粒料后铺装路面，这种拱桥称为实腹拱桥。

小跨径的砖,石,混凝土拱常采用这种构造形式。

无铰拱桥： (wu jiao gong qiao) hingless arch bridge 如图，在整个拱上不设铰，属外部三次超静定结构。

由于无铰，结构整体钢度大，构造简单，施工方便，维护费用少，因此在实际中使用最广泛。

但由于超静定次数高，温度变化，材料收缩，结构变形，特别是墩台位移会产生较大附加应力。

混凝土空腹无铰拱桥三铰拱桥： (san jiao gong qiao) three-hinged arch bridge如图，在拱桥的两个拱脚和拱的中间各设一铰称为三铰拱。

属外部静定结构构。

因而温度变化,支座沉陷等不会在拱产生附加应力，故当地质条件不良，可以采用三铰拱，但铰的存在使其构造复杂，施工困难，维护费用高，而且减小了整体刚度降低了抗震能力，因此一般较少使用。

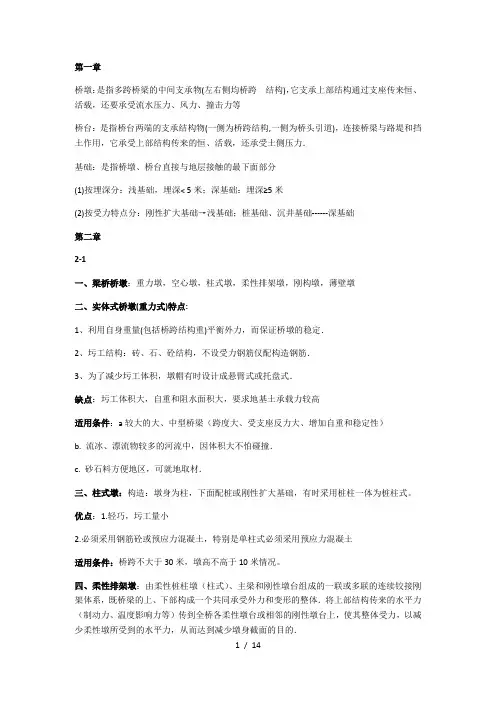

第一章桥墩：是指多跨桥梁的中间支承物(左右侧均桥跨结构)，它支承上部结构通过支座传来恒、活载，还要承受流水压力、风力、撞击力等桥台：是指桥台两端的支承结构物(一侧为桥跨结构,一侧为桥头引道)，连接桥梁与路堤和挡土作用，它承受上部结构传来的恒、活载，还承受土侧压力．基础：是指桥墩、桥台直接与地层接触的最下面部分(1)按埋深分：浅基础，埋深< 5米；深基础：埋深≥5米(2)按受力特点分：刚性扩大基础→浅基础；桩基础、沉井基础------深基础第二章2-1一、梁桥桥墩：重力墩，空心墩，柱式墩，柔性排架墩，刚构墩，薄壁墩二、实体式桥墩(重力式)特点:1、利用自身重量(包括桥跨结构重)平衡外力，而保证桥墩的稳定．2、圬工结构：砖、石、砼结构，不设受力钢筋仅配构造钢筋．3、为了减少圬工体积，墩帽有时设计成悬臂式或托盘式．缺点：圬工体积大，自重和阻水面积大，要求地基土承载力较高适用条件：a较大的大、中型桥梁（跨度大、受支座反力大、增加自重和稳定性）b. 流冰、漂流物较多的河流中，因体积大不怕碰撞．c. 砂石料方便地区，可就地取材．三、柱式墩：构造：墩身为柱，下面配桩或刚性扩大基础，有时采用桩柱一体为桩柱式。

优点：1.轻巧，圬工量小2.必须采用钢筋砼或预应力混凝土，特别是单柱式必须采用预应力混凝土适用条件：桥跨不大于30米，墩高不高于10米情况。

四、柔性排架墩：由柔性桩柱墩（柱式）、主梁和刚性墩台组成的一联或多联的连续铰接刚架体系，既桥梁的上、下部构成一个共同承受外力和变形的整体．将上部结构传来的水平力（制动力、温度影响力等）传到全桥各柔性墩台或相邻的刚性墩台上，使其整体受力，以减少柔性墩所受到的水平力，从而达到减少墩身截面的目的．五、拱桥桥墩与梁桥桥墩不同之处1.拱是推力结构，它给与桥墩（台）以较大的水平推力．2.桥墩的相对水平位移将给拱肋以较大的附加内力，所以拱桥墩台对地基的要求比静定的梁桥墩台为高．3.梁式桥桥面与支座顶的高差就是承重结构（主梁）的建筑高度，而在上承式或下承式拱桥桥面到拱座之间还有拱上结构的高度，水平力对桥墩产生更大的弯矩。

桥梁下部结构分类和受力特点一、桥梁下部结构分类●重力式桥墩、重力式桥台、轻型桥墩、轻型桥台(一)重力式墩、台1.主要特点：●靠自身重量来平衡外力而保持其稳定性●墩、台身比较厚实，可以不用钢筋，用天然石材或片石砼砌筑2.适用：●地基良好的大中型桥梁●流冰、漂流物较多的河流●砂石料方便地区的小桥3.缺点：●圬工体积较大●自重和阻水面积较大4.分类：①桥墩：●普通墩●制动墩：比较厚实，承受单向较大的水平推力，防止出现一侧的拱桥倾坍；及梁桥重力式墩比较，具有拱座等构造设施②桥台：●U型桥台是梁桥和拱桥常用的重力式桥台●适用于：填土高度＜8-10m或跨度稍大的桥梁●缺点：桥台体积和自重较大，增加了对地基的要求③注意点：●桥台的两个侧墙之间填土容易积水，结冰后冻胀，使侧墙产生裂缝●宜使用渗水性较好的土夯填并做好台后排水措施(二)轻型墩、台1.梁桥轻型墩、台（1）梁桥轻型桥墩①钢筋砼薄壁桥墩：●施工简便，外形美观，过水性良好●适用于：地基土软弱地区●需耗费立模的木材和一定数量的钢筋②柱式桥墩：●外形美观●圬工体积少，重量较轻③钻孔桩柱式桥墩：●适合多种场合和各种地质条件●通过增大桩径、桩长、用多排桩加建承台等措施，也能适用于更复杂的软弱地质条件以及较大的跨径和较高的桥墩④柔性排架桥墩:●优点：用料省、修建简便、施工速度快●缺点：用钢量大，使用高度和承载能力受到一定限制●适用于：低浅宽滩河流、通航要求低、流速不大的水网地区河流上修建小跨径桥梁时采用（2）梁桥轻型桥台：①设有支撑梁的轻型桥台：●适用于：单跨桥梁，桥孔跨径6-10m，台高＜6m②埋置式桥台：●桥台受的土压力小，桥台的体积相应的减少●由于台前护坡是用片石做表面防护的一种永久性设施，存在被洪水冲毁而使台身裸露的可能●设计时需慎重的验算强度和稳定性●分类：后倾式、肋形埋置式、双柱式、框架式●桩柱式桥台：适合于各种土壤地基；适用范围：桥孔跨径8-20m，填土高度3-5m●填土高度＞5m，宜采用框架式埋置式桥台③钢筋砼薄壁桥台：●适用于：软弱地基●构造和施工比较复杂，钢筋用量较多④加筋土桥台：●适用于：台后路基填土不被冲刷的中、小跨径桥梁，台高3-5m2.拱桥轻型桥墩、台（1）拱桥轻型桥墩：①带三角杆件的单向推力墩：●只在桥不太高的旱地上采用②悬臂式单向推力墩：●适用于两铰双曲拱桥（2）拱桥轻型桥台：●适用于：跨径＜13m的小跨径拱桥和桥台水平位移量很小的情况●工作原理：当桥台受到拱的推力后，发生绕基底形心轴向路堤方向的转动，台后土产生抗力平衡拱的推力，从而使桥台的尺寸较小①八字形桥台：●适合于：桥下需要通车或过水的情况②U字型桥台：●适合于：较小跨径桥梁③背撑式桥台：●适合于：较大跨径的高桥和宽桥④靠背式框架桥台：●适合于：非岩石地基上修建拱桥桥台其他形式桥台：①组合式桥台：●适用于：各种地质条件②空腹式桥台：●适用于：软土地基、河床无冲刷或轻微冲刷、水位变化小的河道上③齿槛式桥台：●适用于：软土地基和路堤较低的中小跨径拱桥二、桥梁下部结构的构造特点及受力特点(一)桥梁下部结构的构造特点1.重力式桥墩：（1）梁桥重力式桥墩：●由墩帽、墩身、基础等组成●墩帽要满足支座布置和局部承压的需要（2）拱桥重力式桥墩：●具有拱座等构造设施●制动墩比普通墩尺寸更厚实，能承受单向较大的水平推力，防止倾坍2.重力式桥台（U形桥台）：●由台帽、背墙、台身（前墙、侧墙）、基础、锥坡等组成●背墙、前墙、侧墙结合成一体，兼有挡土墙和支撑墙的作用3.梁桥轻型桥墩：（1）钢筋砼薄壁桥墩：●圬工体积小、结构轻巧●比重力式桥墩可节约圬工量70%左右（2）柱式桥墩：●由分离的2根或多根立柱（或桩柱）组成●是公路桥梁中采用较多的桥墩形式之一（3）柔性排架桩墩●由单排或双排的钢筋砼桩及钢筋砼盖梁连接而成●主要特点：可以通过一些构造措施，将上部结构传来的水平力（制动力、温度影响力等）传递到全桥的各个柔性墩台，或相邻的刚性墩台上，以减少单个柔性墩所受到的水平力，从而达到减小桩墩截面的目的4.梁桥轻型桥台（1）设有支撑梁的轻型桥台：●台身为直立的薄壁墙●台身两侧有翼墙●在两桥台下部设置支撑梁●上部结构及桥台锚栓连接，构成四铰框架（2）埋置式桥台：●台身埋在锥形护坡中●只露出台帽在外以安置支座及上部结构（3）钢筋砼薄壁桥台：●由扶壁式挡土墙和两侧的薄壁侧墙构成（4）加筋土桥台：●一般由台帽和由竖向面板、拉杆、锚定板、填料共同组合的台身组成5.拱桥轻型桥墩：（1）带三角杆件的单向推力墩：●在普通墩的墩柱上，从两侧对称地增设钢筋砼斜撑和水平拉杆，用来提高抵抗水平推力的能力●为了提高构件的抗裂性，可以采用预应力砼结构（2）悬臂式单向推力墩：●墩柱顶部向两桥跨处伸出悬臂段●当该墩的一侧桥孔遭到破坏，可以通过另一侧拱座上的竖向分力及悬臂长所构成的稳定力矩来平衡拱的水平推力导致的倾覆力矩6.拱桥轻型桥台（1）八字形桥台：●台身由前墙和两侧的八字翼墙构成（2）U字型桥台：●由前墙和平行于行车方向的侧墙组成●桥台侧墙是拱上侧墙的延伸（不同于U形重力式桥台）（3）背撑式桥台：●在八字桥台或U形桥台的前墙背后加一道或几道背撑，稳定性好（4）靠背式框架桥台：●用三角形框架把台帽、前壁、耳墙和设置在不同标高且具有不同斜度的分离式基础连接而成●水平和仰斜的基底能满足施工期间的稳定性，且能合理承受主拱作用力(二)桥梁下部结构的受力特点1.桥梁墩台总的受力特点：●承担桥梁上部结构所产生的荷载●并将荷载有效传递给地基基础●起着承上启下作用2.桥墩受力特点：●桥墩为多跨桥梁中的中间支承结构物●承受上部结构产生的竖向力、水平力、弯矩●自然界的风力、流水压力●偶然发生的地震力、冰压力、船只和漂流物的撞击力3.桥台受力特点：●桥台设置在桥梁两端，除支承桥跨结构外，又是衔接两岸接线路堤的构筑物●既能挡土护岸，又能承受台背填土及填土上车辆荷载所产生的附加土侧压力4.桥梁墩台的要求：●自身应有足够的强度、刚度、稳定性●对地基的承载能力、沉降量、基础之间的摩阻力也有一定的要求●避免上述荷载作用下产生危害桥梁整体结构的水平、竖向位移和转角位移5.桥梁墩台受力计算：受力计算时的荷载及其组合应根据可能出现的各种荷载情况进行最不利的荷载组合。
