二建机电实务重点总结一1、通风空调工程系统调试的主要内容包括:风量测定与调整、单机试运转、系统无生产负荷联合试运转及调试。
2、架空线路的施工程序包括:挖电杆坑和拉线坑、电杆组合、导线架设、拉线安装。
3、制定吊装方案需要进行工艺计算，工艺计算包括:受力分析与计算、机具选择、被吊设备(构件)校核。
4、电气工程交接试验内容包括:整定保护值;绝缘强度检测;控制系统模拟动作;测量与智能化工程的接口通道。
5、锅炉炉墙砌筑前，应有工序交接证明书，其内容包括:炉子中心线和控制标高的测量记录;炉体冷却装置、管道和炉壳的试压记录;上道工序成果的保护要求。
6、机电工程大、中、小型工程规模标准的指标，针对不同的工程项目特点，具体设置的界定指标有:工程造价、工程量、投资额、年产量等。
7、工程测量的程序:建立测量控制网—设置纵横中心线---设置标高基准点---设置沉降观测点---安装过程测量控制---实测记录等。
8、设备基础施工的测量步骤:(1)设置大型设备内控制网;(2)进行基础定位，绘制大型设备中心线测设图;(3)进行基础开挖与基础底层放线;(4)进行设备基础上层放线。
9、例如:简单的标高基准点一般作为独立设备安装的基准点;预埋标高基准点主要用于连续生产线上的设备在安装时使用。
10、钢材分类:(1)碳素结构钢:Q195，Q215，Q235，Q275，具有良好的塑性和韧性，易于成形和焊接;(2)低合金结构钢:Q295，Q345，Q390，Q420，Q460,主要适用于锅炉汽包、压力容器、压力管道、桥梁、重轨和轻轨等制造;(3)特殊性能低合金高强度钢:包括:耐候钢、耐海水腐蚀钢、表面处理钢材、汽车冲压钢板、石油及天然气管线网、工程机械用钢与可焊接高强度钢、钢筋钢、低温用钢以及钢轨钢等。
11、(1)酚醛复合风管---适用于低、中压空调系统及潮湿环境，但对高压及洁净空调、酸碱性环境和防排烟系统不适用;(2)聚氨酯复合风管----适用于低、中、高压洁净空调系统及潮湿环境，但对酸碱性环境和防排烟系统不适用;(3)玻璃纤维复合风管---适用于中压以下的空调系统;(4)硬聚氯乙烯风管---适用于洁净室含酸碱的排风系统。
二建机电实务核心考点一、有色金属(1)有色金属及其合金包括：铝及铝合金;铜及铜合金;钛及钛合金;镁及镁合金;镍及镍合金。
(2)铝合金按照成分和工艺特点不同分为变形铝合金和铸造铝合金。
(3)铜是抗磁性物质。
(4)铜合金一般分黄铜、青铜和白铜三大类。
黄铜是以锌为主要合金元素的铜合金。
白铜是以镍为主要元素的铜合金，主要用于制造船舶仪器零件、化工机械零件及医疗器械等。
(5)镍合金按其特性和应用领域分为耐腐蚀镍合金、耐高温镍合金和功能镍合金三类。
耐腐蚀镍合金可用于化工、石油、船舶等领域，如阀门、泵、船舶紧固件、锅炉热交换器等。
二、非金属材料的类型(1)高分子材料最常用的分类方法是按性能和用途分类，可分为塑料、橡胶、纤维、胶粘剂、涂料和高分子基复合材。
(2)通用塑料一般指用量大、用途广、成型性好、价格低廉的塑料，如聚乙烯、聚丙烯、聚苯乙烯、聚氯乙烯、酚醛塑料和氨基塑料六大品种。
1)聚乙烯(PE)。
强度较低、耐热性不高(通常80℃，但具有合格的耐蚀性和电绝缘性，耐低温冲击、易加工。
聚乙烯按生产方式不同可分为高压、中压和低压聚乙烯三类。
如低压聚乙烯(压力小于5MPa)常用于制造容器、通用机械零件、管道和绝缘材料等。
2)聚丙烯(PP)。
强度、硬度、刚度和耐热性(150℃不变形)均优于低压聚乙烯，常用于制造容器、贮罐、阀门等。
3)聚氯乙烯(PVC)。
强度、刚度比聚乙烯好。
依据增塑剂用量不同，聚氯乙烯可制成硬质和软质的制品。
硬质聚氯乙烯常用于制作化工耐蚀的结构材料及管道、电绝缘材料等。
软质聚氯乙烯的强度、电性能和化学稳定性低于硬质聚氯乙烯，使用温度低且易老化，软质聚氯乙烯主要用于电线电缆的套管、密封件等。
(3)工程塑料指有优良的力学性能和尺寸稳定性。
可作为工程结构的塑料，如ABS塑料、聚酰胺、聚碳酸酯、聚甲醛等。
2二建机电实务案例解题步骤1、审题、理解考核内容关于题目比较长的考题，应考者往往非常紧张，怕花太长的时间审题导致来不及做答案，往往以较快的速度浏览题目，结果导致在做答案时又要花很长的时间反复浏览分析题目，并且不能真正确定命题者的考核要求，不能吃透模拟场景或业务活动背景材料中内涵的因果关系、逻辑关系、法定关系、表达顺序等内容，答题出现漏项、推断失误、答非所问等状况。
答：设置纵横中心线—设置标高基准点—设置沉降观测点—安装过程测量控制—实测记录等。
答：管道的起点、终点及转折点称为管道的主点。
答：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶的标高。
答：测量标高和计算高程。
答：水平角和竖直角的测量，纵向、横向轴线以及垂直度的控制测量。
答：起重机械分为起重机和非常规轻小型，非常规轻小型分为千斤顶、滑车、起重葫芦、卷扬机。
答：桥架型起重机有梁式起重机、桥式起重机、门式起重机、半门式起重机。
答：额定起升载荷包括最大起重量(额定起重量的最大值)，额定起重量答：起升动力效应=φ2XPQ ，其中φ2=1.1 ， PQ=起升的重物质量。
答：不考虑的有起重机、滑车，考虑的有卷扬机、吊索和卸扣。
答：特点是钢丝直径大，耐磨性好，柔性较差。
应用是用作拉锁、缆风绳及其他少弯曲、容易受磨损时采用。
答：特点是柔性好，耐磨性差。
应用是用于滑轮组及其他弯曲时采用，如牵引运行的跑绳和吊索。
答：若采用 2 个以上吊点起吊时，每点的吊索与水平线的夹角不宜小于60°。
答：滑车组动滑车、定滑车最小距离不得小于 1.5 米。
答：顺穿、花穿、双抽头穿法。
答：起重吊装中一般采用电动慢速卷扬机，卷扬机的主要参数有额定载荷、容绳量和额定速度，严禁超负荷使用卷扬机。
答：卷扬机由卷筒到第一个导向滑车的水平直线距离应大于卷筒长度的 25 倍，且该导向滑车应设在卷筒的中垂线上，保证卷筒的入绳角小于2°，卷扬机上的钢丝绳应从卷筒底部放出，余留在卷筒上的钢丝绳不应少于 4 圈。
答：基本参数有额定起重量、最大工作半径(幅度)和最大起升高度。
答：需要在水平坚硬的地面进行吊装作业，一般施工场地的土质地面可采用开挖回填夯实的方法进行处理。
处理后的地面需要做耐压力测试。
答：( 1 )根据设备或构件的重量、吊装的高度和吊装的幅度收集吊车信息。
( 2 )根据吊车的站位、吊装位置和吊装现场环境确定吊车的使用工况和吊装通道。

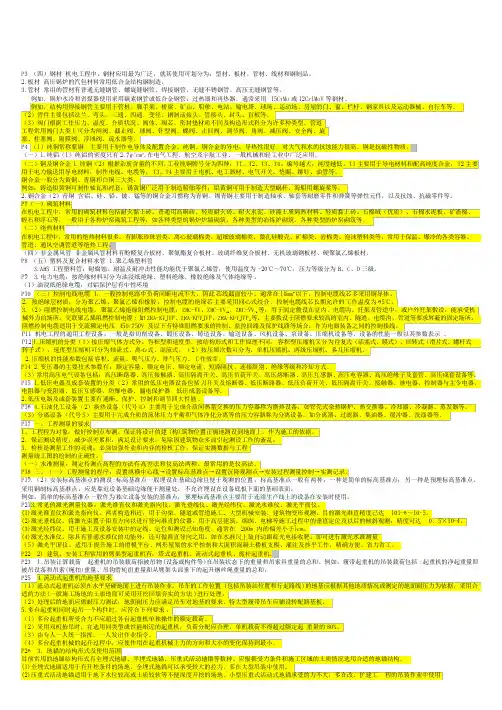

P3 （四）钢材机电工程中，钢材应用最为广泛，就其使用可划分为：型材、板材、管材、线材和钢制品。
2.板材高压锅炉的汽包材料常用低合金结构钢制造。
3.管材常用的管材有普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管等。
例如，锅炉水冷和省煤器使用采用碳素钢管或低合金钢管，过热器和再热器，通常采用15CrMo 或12Cr1MoV 等钢材。
例如，结构用焊接钢管主要用于管桩、脚手架、桥梁、矿山、船舶、电站、输电塔、球场、运动场、房屋的门、窗、栏杆、钢家具以及运动器械、自行车等。
（2）管件主要包括法兰、弯头、三通、四通、变径、钢制活接头、管接头、封头、盲板等。
（3）阀门根据工作压力、温度、介质状况、阀体、阀芯、密封垫材质不同及构造形式科分为许多种类型。
管道工程常用阀门大类上可分为闸阀、截止阀、球阀、针型阀、蝶阀、止回阀、调节阀、角阀、减压阀、安全阀、旋塞、柱塞阀、隔膜阀、浮球阀、疏水器等。
P4（1）纯铜常称紫铜，主要用于制作电导体及配置合金。
纯铜、铜合金的导电、导热性很好，对大气和水的抗蚀能力很高。
铜是抗磁性物质。
3（一）1.纯铝（1）纯铝的密度只有2.7g/cm ,在电气工程、航空及宇航工业、一般机械和轻工业中广泛应用。
（二）铜及铜合金1.纯铜（2）根据杂质含量的不同,工业纯铜牌号分为四种：T1、T2、T3、T4。
编号越大，纯度越低。
T1主要用于导电材料和配高纯度合金，T2主要用于电力输送用导电材料，制作电线、电缆等，T3、T4主要用于电机、电工器材、电气开关、垫圈、铆钉、油管等。
铜合金一般分为黄铜、青铜和白铜三大类。
例如：铸造铅黄铜可制作轴瓦和衬套；锡黄铜广泛用于制造船舶零件；铝黄铜可用于制造大型蜗杆、海船用螺旋桨等。
2.铜合金（2）青铜含铝、硅、铅、铍、锰等的铜合金习惯称为青铜。
锡青铜主要用于制造轴承、轴套等耐磨零件和弹簧等弹性元件，以及抗蚀、抗磁零件等。
P7（一）砌筑材料在机电工程中，常用的砌筑材料包括耐火黏土砖、普通用高锅砖、轻质耐火砖、耐火水泥、硅藻土质隔热材料、轻质黏土砖、石棉绒（优质）、石棉水泥板、矿渣棉、蛭石和浮石等，一般用于各种炉窑砌筑工程等，如各种类型的锅炉炉墙砌筑，各种类型的冶炼炉砌筑、各种类型的炉窑砌筑等。
二级建造师《机电实务》考点整理测量要求和方法一、工程测量原理(一)水准测量原理1、高差法：用水准仪(尺)测待测与已知点间高差，计算得高程。
一次只能测一个待测点2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。
二、工程测量的程序和方法(-)、基本程序是：建立测量控制网一设置纵横中心线一是指标高基准点一设置沉降观测点一安装过程测量控制一实测记录等。
(二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。
(三)、高程控制测量1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。
在已有高程控制网地区进行测量时，可延用原高程系统。
当小测区联测有困难时，亦可采用假定高程系统。
(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。
2、高程控制点布设的方法：一个测区及其周围至少应有3个水准点，设备安装过程中，测量时应注意最好使用一个水准点作为高程起算点。
三、测量竣工图的绘制1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制；安装过程及结果的测量图的绘制。
2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。
(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使用。
四、机电工程中常见的工程测量3、管线工程的测量(3)测量方法：1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。
3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窖井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。
4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
2020年二级建造师《机电实务》重要考点汇总整理P2-4 1.黑色金属1）黑色金属材料按含碳量不同进行分类低中参数汽轮机的低压缸和隔板采用 灰铸铁制造。
2）钢按化学成分和性能不同进行分类碳素结构钢、合金结构钢、特殊性能低合金高强度钢；起重机-Q345型钢；某600MW超临界电站锅炉气包-Q460型钢。
3）机电工程中常用的钢材种类①电站锅炉钢架立柱采用宽翼缘H型钢制造；②炉墙上的刚性梁一般每隔3m左右装设一层，大部分采用强度足够的工字钢制造。
P4-5 2.有色金属有色金属材料包括铜、锌、镍、铝、镁、钛及其合金；2H311020机电工程常用工程设备P11-12 1.通用设备的分类和性能1）泵、风机、压缩机的性能种类性能参数泵流量、扬程、功率、效率、转速、比转数2）高压电器及成套装置3）电工测量仪器仪表1）分类：指示仪表、比较仪表2）电工测量仪器仪表的性能由被测量对象决定。
P15-16 2.专用设备的分类和性能1）石油化工设备的分类2H312000 机电工程专业技术2H312010 机电工程测量技术P17-18 1.工程测量的原理1）水准测量①水准测量是利用水准仪和水准标尺，根据水平视线原理测定两点高差的方法，测定待测点高程的方法有高差法和仪高法。
2）基准线测量①基准线测量是利用经纬仪和检定钢尺，根据两点成一直线原理测定基准线，测定待定点位的方法有水平角测量和竖直角测量。
P18-19 2.机电工程中常见的工程测量1）设备安装基准线和标高基准点的测设①安装基准线的测设中心标板应在浇灌基础时配合土建埋设，也可待基础养护期满后再埋设；（什么时候埋设）放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵横中心线并标注在中心标板上，作为设备安装的基准线；（根据……按……标注在……）②标高基准点的测设标高基准点的埋设位置：基础边缘且便于观测的位置标高基准点的分类及适用范围2）管线工程的测量①管线中心定位是将主点位置测设到地面并用木桩标定，主点包括起点、终点、转折点；②地下管线回填前，测量出起止点、窨井坐标、管顶标高。

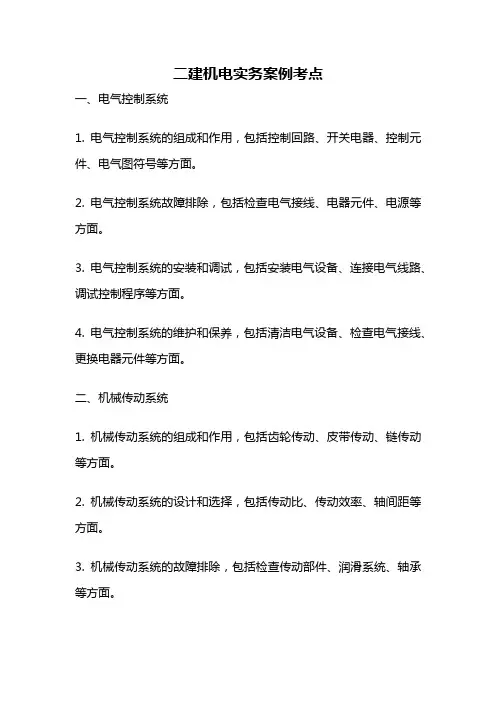

二建机电实务案例考点一、电气控制系统1. 电气控制系统的组成和作用，包括控制回路、开关电器、控制元件、电气图符号等方面。
2. 电气控制系统故障排除，包括检查电气接线、电器元件、电源等方面。
3. 电气控制系统的安装和调试，包括安装电气设备、连接电气线路、调试控制程序等方面。
4. 电气控制系统的维护和保养，包括清洁电气设备、检查电气接线、更换电器元件等方面。
二、机械传动系统1. 机械传动系统的组成和作用，包括齿轮传动、皮带传动、链传动等方面。
2. 机械传动系统的设计和选择，包括传动比、传动效率、轴间距等方面。
3. 机械传动系统的故障排除，包括检查传动部件、润滑系统、轴承等方面。
4. 机械传动系统的安装和调试，包括安装传动部件、调整传动误差、润滑系统等方面。
5. 机械传动系统的维护和保养，包括更换润滑油、清洁传动部件、检查轴承等方面。
三、液压传动系统1. 液压传动系统的组成和作用，包括液压泵、液压缸、液压阀等方面。
2. 液压传动系统的设计和选择，包括工作压力、流量、液压元件的选择等方面。
3. 液压传动系统的故障排除，包括检查液压泵、液压缸、液压阀等方面。
4. 液压传动系统的安装和调试，包括安装液压元件、连接液压管路、调整系统压力等方面。
5. 液压传动系统的维护和保养，包括更换液压油、清洁液压元件、检查液压管路等方面。
四、气动传动系统1. 气动传动系统的组成和作用，包括气源设备、气缸、气动阀等方面。
2. 气动传动系统的设计和选择，包括气源压力、流量、气动元件的选择等方面。
3. 气动传动系统的故障排除，包括检查气源设备、气缸、气动阀等方面。
4. 气动传动系统的安装和调试，包括安装气动元件、连接气动管路、调整系统压力等方面。
5. 气动传动系统的维护和保养，包括更换气源滤清器、清洁气动元件、检查气动管路等方面。

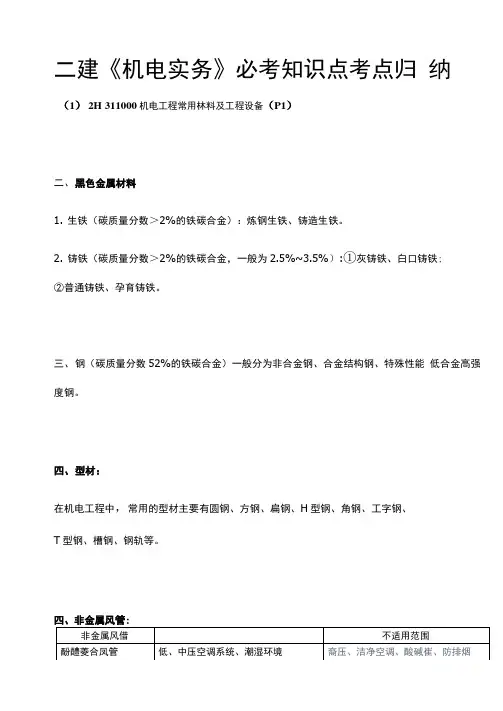

二建《机电实务》必考知识点考点归纳（1） 2H 311000机电工程常用林料及工程设备（P1）二、黑色金属材料1.生铁（碳质量分数＞2%的铁碳合金）：炼钢生铁、铸造生铁。
2.铸铁（碳质量分数＞2%的铁碳合金，一般为2.5%~3.5%）:①灰铸铁、白口铸铁;②普通铸铁、孕育铸铁。
三、钢（碳质量分数52%的铁碳合金）一般分为非合金钢、合金结构钢、特殊性能低合金高强度钢。
四、型材：在机电工程中，常用的型材主要有圆钢、方钢、扁钢、H型钢、角钢、工字钢、T型钢、槽钢、钢轨等。
五、泵的分类和性能泵的分类：按设备安装工程类别分为离心式泵、旋涡泵、电动往复泵、柱塞泵、蒸汽往复泵、计量泵、螺杆泵、齿轮油泵、真空泵等；其中离心式泵效率高,结构简单，适用范围最广；按泵的工作原理和结构形式可分为分为容积式泵、叶轮式泵。
泵的性能常用参数有: 流量、扬程、功率、效率、转速等。
(2 ) 2H 312000机电工程专业技术(P16)一、水准测量方法1.高差法：用水准仪（尺）测待测与已知点间高差,计算得高程。
一次只能测一个待测点2.仪高法:只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。
二、工程测量的程序和方法基本程序是:建立测量控制网-设置纵横中心线-是指标高基准点-设置沉降观测点-安装过程测量控制-实测记录等。
三.管线工程的测量：1.管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位, 也可根据控制点进行管线定位。
2.管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量,应设置管线敷设临时水准点。
3.地下管线工程测量：地下管线工程测量必须在回填前,测量出起止点，窖井的坐标和管顶标高,应根据测量资料便会竣工平面图和纵断面图。
四、流动式起重机基本参数:主要有额定起重量、最大工作半径（幅度）、最大起升高度等。
（3） 2H3130001业机电工程安装技术（P48）一.设备开箱检查机械设备开箱时,施工单位、建设单位（或其代表）、供货单位共同参加，按下列项目进行检查和记录:1.箱号、箱数以及包装情况；2.设备名称、规格和型号,重要零部件还需按标准进行检查验收；3.随机技术文件（如使用说明书、合格证明书和装箱清单等）及专用工具；4.有无缺损件表面有无损坏和锈蚀；5.其他需要记录的事项。

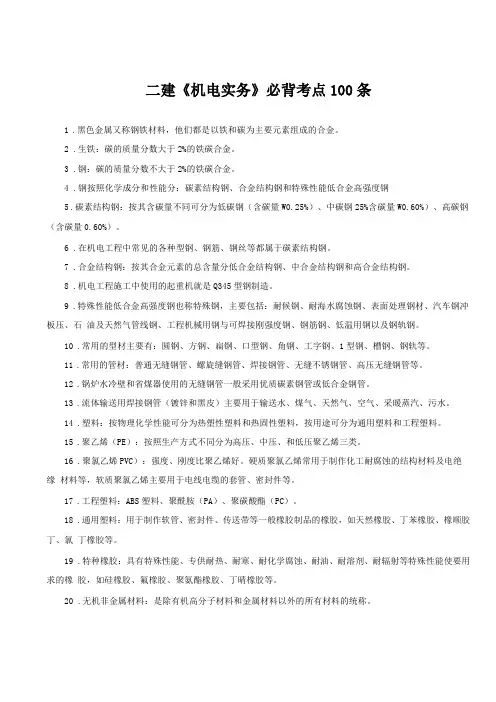

二建《机电实务》必背考点100条1.黑色金属又称钢铁材料，他们都是以铁和碳为主要元素组成的合金。
2.生铁：碳的质量分数大于2%的铁碳合金。
3.钢：碳的质量分数不大于2%的铁碳合金。
4.钢按照化学成分和性能分：碳素结构钢、合金结构钢和特殊性能低合金高强度钢5.碳素结构钢：按其含碳量不同可分为低碳钢（含碳量W0.25%）、中碳钢25%含碳量W0.60%）、高碳钢（含碳量0.60%）。
6.在机电工程中常见的各种型钢、钢筋、钢丝等都属于碳素结构钢。
7.合金结构钢：按其合金元素的总含量分低合金结构钢、中合金结构钢和高合金结构钢。
8.机电工程施工中使用的起重机就是Q345型钢制造。
9.特殊性能低合金高强度钢也称特殊钢，主要包括：耐候钢、耐海水腐蚀钢、表面处理钢材、汽车钢冲板压、石油及天然气管线钢、工程机械用钢与可焊接刚强度钢、钢筋钢、低温用钢以及钢轨钢。
10.常用的型材主要有：圆钢、方钢、扁钢、口型钢、角钢、工字钢、1型钢、槽钢、钢轨等。
11.常用的管材：普通无缝钢管、螺旋缝钢管、焊接钢管、无缝不锈钢管、高压无缝钢管等。
12.锅炉水冷壁和省煤器使用的无缝钢管一般采用优质碳素钢管或低合金钢管。
13.流体输送用焊接钢管（镀锌和黑皮）主要用于输送水、煤气、天然气、空气、采暖蒸汽、污水。
14.塑料：按物理化学性能可分为热塑性塑料和热固性塑料，按用途可分为通用塑料和工程塑料。
15.聚乙烯（PE）：按照生产方式不同分为高压、中压、和低压聚乙烯三类。
16.聚氯乙烯PVC）：强度、刚度比聚乙烯好。
硬质聚氯乙烯常用于制作化工耐腐蚀的结构材料及电绝缘材料等，软质聚氯乙烯主要用于电线电缆的套管、密封件等。
17.工程塑料：ABS塑料、聚酰胺（PA）、聚碳酸酯（PC）。
18.通用塑料：用于制作软管、密封件、传送带等一般橡胶制品的橡胶，如天然橡胶、丁苯橡胶、橡顺胶丁、氯丁橡胶等。
19.特种橡胶：具有特殊性能、专供耐热、耐寒、耐化学腐蚀、耐油、耐溶剂、耐辐射等特殊性能使要用求的橡胶，如硅橡胶、氟橡胶、聚氨酯橡胶、丁晴橡胶等。
2023年二级建造师《机电实务》考点总结考点01P1强金属材料是指具有光泽、延展性、容易导电、传热等性质的材料。
金属材料的性能主要分为四个方面，即：机械性能、化学性能、物理性能、工艺性能P3强阀门按行业分为：通用阀门、工业阀门、石化用工业阀门、核电厂阀门、建筑用阀门等；按结构分为：闸阀、截止阀、节流阀、球阀、蝶阀、隔膜阀、旋塞阀、止回阀、安全阀、减压阀、疏水阀、排污阀、调节阀、分配阀、混合阀、水力控制阀；按驱动方式分为：手动阀门、电动阀门、液压或气动阀门；按温度和压力分为：低（中、高、超高）压阀门、高（中、常、低、超低）温阀门P10强6酚醛复合风管适用于低、中压空调系统及潮湿环境；聚氨酯复合风管适用于低、中、高压洁净空调系统及潮湿环境；玻璃纤维复合风管适用于中压以下的空调系统；硬聚氯乙烯风管适用于洁净室含酸碱的排风系统。
考点02P20强14变压器的主要技术参数有：额定容量、额定电压、额定电流、空载电流、短路损耗、空载损耗、短路阻抗、连接组别等。
P21强14高低）压电器及成套装置的性能主要有：通断、保护、控制和调节四大性能。
电工测量仪器仪表通常都带有参数设置、界面切换、数据通信等性能考点03P22强15检核是测量工作的灵魂，检核分为：仪器检核、资料检核、计算检核、放样检核和验收检核。
P23强16水准测量法的主要技术要求：）各等级的水准点，应埋设水准标石水准点应选在土质坚硬、便于长期保存和使用方便的地点）一个测区及其周围至少应有个水准点。
）水准观测应在标石埋设稳定后进行。
两次观测高差较大且超限时应重测当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数P27强18水准仪的应用范围：用于建筑工程测量控制网标高基准点的测设及厂房、大型设备基础沉降观察的测量。
光学经纬仪主要应用于机电工程建（构）筑物建立平面控制网的测量以及厂房（车间）柱安装垂直度的控制测量。
用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。
二级建造师《机电实务》考点整理测量要求和方法一、工程测量原理(一)水准测量原理1、高差法：用水准仪(尺)测待测与已知点间高差, 计算得高程。
一次只能测一个待测点2、仪高法：只需计算一次水准仪的高程，就可以简便地测算前几个视点的高程。
二、工程测量的程序和方法(一) 、基本程序是：建立测量控制网→设置纵横中心线→是指标高基准点→设置沉降观测点→安装过程测量控制→实测记录等。
(二)、平面控制网建立的测量方法有三角测量法、导线测量法、三遍测量法等。
(三) 、高程控制测量1、高程空射点布设的原则(1)测区的高程系统，宜采用国家高程基准。
在已有高程控制网地区进行测量时，可延用原高程系统。
当小测区联测有困难时，亦可采用假定高程系统。
(2)高程测量的方法有水准测量法、电磁波测距三角高程测量法、常用水准测量法。
2、高程控制点布设的方法：一个测区及其周围至少应有3 个水准点，设备安装过程中，测量时应注意最好使用一个水准点作为高程起算点。
三、测量竣工图的绘制1、机电工程测量竣工图的绘制包括：安装测量控制网的绘制;安装过程及结果的测量图的绘制。
2、绘制测量竣工图要求(1)实测数据应与竣工图上的坐标点必须是一对应的关系。
(2)竣工图中所采用的坐标、图例、比例尺、符号等一般应与设计图相同，以便设计单位、建设单位使用。
四、机电工程中常见的工程测量3、管线工程的测量(3)测量方法：1)管线中心定位的测量方法：定位时可根据地面上已有建筑物进行管线定位，也可根据控制点进行管线定位。
2)管线高程控制的测量方法：为了便于管线施工时引测高程及管线纵、横断面测量，应设置管线敷设临时水准点。
3)地下管线工程测量：地下管线工程测量必须在回填前，测量出起止点，窨井的坐标和管顶标高，应根据测量资料便会竣工平面图和纵断面图。
4、长距离输电线路钢塔架(铁塔)基础施工的测量(1)长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差和基础之间的距离丈量允许偏差应符合规定。
中心桩测定，其允许偏差符合规定。
(2)大跨越当局测量。
在大跨越档距之间，通常采用电磁波测距法或解析法测量。
控制电线电缆控制电缆常用于电气控制系统和配电装置内，固定敷设。
一般控制电路中负荷间断电流不大，因此芯线截面较小，通常在10mm2 以下，控制电缆线芯多采用铜导体。
按其绝缘层材质，分为聚乙烯、聚氯乙烯和橡胶。
其中以聚乙烯电性能为最好，也可应用于高频线路。
控制电缆的绝缘芯主要采用同心式绞合，也有部分控制电缆采用对绞式。
控制电缆线芯长期允许的工作温度为65℃。
符号含义K 表示电缆用途，为控制电缆，绝缘材料：X 为橡胶绝缘，Y 为聚乙烯绝缘，V 为聚氯乙烯绝缘;护套屏蔽类型：V 为聚氯乙烯护套，Q 为铅套，Y 为聚乙烯护套，P 为编织屏蔽;后面两位数字中的第一位中的2 为钢带铠装、3 为细圆钢丝铠装，第二位中的2 为聚氯乙烯外护层、3 为聚乙烯外护层，铜芯符号省略。
仪表电缆(1)仪表用电缆：如YVV、YVVP 等，适用于仪表、仪器及其他电气设备中的信号传输及控制线路。
(2)阻燃型仪表电缆：如 ZRC-YVVP、ZRC-YYJVP、ZRC-YEVP 等，阻燃仪表电缆具有防干扰性能高，电气性能稳定，能可靠地传送交流300V 及以下的数字信号和模拟信号，兼有阻燃等特点，所以此类电缆广泛应用于检测和控制用计算机系统或自动化控制装置上。
敷设时环境温度不低于0℃，弯曲半径不小于电缆外径的10 倍的阻燃场所。
(3)仪表用控制电缆：如KJYVP、KJYVPR、KJYVP2 等，适用于交流额定电压450/750V 及以下仪表用控制电缆产品，巡回检测装置屏蔽电缆采用对绞铝塑复合膜屏蔽和铜丝屏蔽，抗干扰性能优越，常用于计算机测控装置。
铜及铜合金1.纯铜(1)纯铜常称紫铜，主要用于制作电导体及配制合金。
纯铜、铜合金的导电、导热性很好，对大气和水的抗蚀能力很高。
铜是抗磁性物质。
(2)根据杂质含量的不同，工业纯铜牌号分为四种：T1、T2、T3、T4.编号越大，纯度越低。
T1 主要用于导电材料和配高纯度合金;T2 主要用于电力输送用导电材料，制作电线、电缆等;T3、T4 主要用于电机、电工器材、电气开关、垫圈、铆钉、油管等。
2.铜合金铜中加入合金元素后，可获得较高的强度和硬度，同时保持纯铜的某些优良性能。
分黄铜、青铜和白铜三大类。
黄铜是以锌为主要合金元素的铜合金。
白铜是以镍为主要合金元素的铜合金。
主要用于制造船舶仪器零件、化工机械零件及医疗器械等。
锰含量高的锰白铜可制作热电偶丝。
输配电线路的施工要求电气装置安装工程施工技术输配电线路的施工要求电气线路施工前的技术准备包括：图纸会审;编制工程预算;编制电气专业的计划;做好施工所用的机具配置工作;编制电气专业的施工组织设计;开工前进行技术交底等。
一、室外线路施工方法室外线路的形式有输送电力的高压架空线路、配电用的低压架空线路以及直埋电缆、电缆沟和电缆隧道内电缆、保护管内电缆等。
(一)35KV 以下架空电力线路施工1.架空电力线路安装程序挖电杆和拉线坑→基础埋设→电杆组合→横担安装→绝缘子安装→立杆→拉线安装→导线架设→导线展放→导线的连接→紧线→绝缘子上导线固定和跳线连接。
3.电杆上的电气设备安装应牢固可靠，电气连接应接触紧密，不同金属导体连接应有过渡措施，瓷件表面光洁无裂纹、无破损。
(二)接户线施工1.低压架空进户管宜采用镀锌钢管，其管口应装有防水弯头。
入户处螺栓固定式横担应在建筑外墙装饰工程结束后安装。
同一回路的相线和中性线必须穿在同一进户管内。
配电系统如采用TN-C 或TN-C-S 制，在室外进线处的PEN 线或采用TN-S 系统的PE 线均应进行重复接地。
2.接户线架设时，应先绑扎杆上一端，后绑扎进户端。
(三)室外电缆敷设1.对电缆及其附件的外观和电缆结构进行现场检查。
2.电缆在施放前必须进行绝缘电阻测量、直流耐压及泄漏电流测量、充油电缆的绝缘油试验。
3.直埋电缆敷设要求(1) 电缆埋设深度距地面不应小于0.7m。
(2) 与其他地下管线交叉时要保持规定的距离,严禁平行敷设在其正上、正下方。
(3) 不应受到化学、动物和人为等其他原因的损坏。
(4) 人工开挖电缆沟时，沟两侧应留置边坡，防止塌方。
(5) 电缆敷设时的弯曲半径不应小于电缆允许弯曲半径。
4.电缆接头的制作应按随成套接头器材提供的制作使用说明书执行。
二、室内线路安装(一)桥架与支架安装1.金属电缆支架必须进行防腐处理。
铝合金桥架在钢制支架上固定时，应有防电化学腐蚀的措施。
2.直线段钢制桥架超过30m、铝制桥架超过15m 时，应留有伸缩缝或伸缩片。
3.电缆支架应安装牢固、横平竖直，各支架的同层横格架应在同一水平上，其高度偏差不大于土5mm，支架沿走向左右偏差不大于士10mm。
4.电缆桥架转弯处的转弯半径，不应小于该桥架上电缆中的最小允许弯曲半径。
5.长距离电缆桥架每隔30~50m 距离接地一次。
(二)配管及管内穿线1.穿线钢管不得用电焊或火焊切割，加工为弯管后不应有裂纹和明显的凹瘪现象，管口应无毛刺。
2.电力线路的管内穿线是先穿支线再穿干线。
3.穿线工序为：扫管→穿引线→放线→引线与导线绑扎→管内穿线→做接线头(三)吊车滑接线和移动电缆安装 1.吊车滑接线安装的一般工序是：测量定位→安装支架→安装绝缘子→滑接线连接架设→滑接线附属设施安装→接地和防腐。
2.吊车移动电缆的施工程序：安装吊索、滑轨或滑道→安装悬吊装置及软电缆。
(四)电气盘柜内二次回路接线1.用于监视测量表计、控制操作信号、继电保护和自动装置的全部低压回路的接线均为二次回路接线。
敷设二次线应在电气柜盘安装完毕，柜内仪表、继电器及其他电器全部装好后进行。
敷设前应根据安装接线图的编号和端子的排列顺序布置好导线的排列顺序。
2.二次回路的接线要求：按图施工，接线正确;导线与电气元件间连接应牢固可靠;不得有中间接头;电缆和分列导线的端部应标明其回路编号;配线应整齐、清晰、美观;每个接线端子上的接线宜为一根，最多不超过两根。
3.屏蔽电缆的屏蔽层应予接地;非屏蔽电缆，则其备用芯线应有一根接地。
4.柜内两导体间，导电体与裸露的非带电的导体间的电气距离和爬电距离符合要求。
5.导线与接线端子连接，10mm2及以下的单股导线，在导线端部弯一圆圈接到接线端子上，注意线头的弯曲方向与拧入螺母方向一致。
4mm2以上的多股铜线需装接线鼻子，再与接线端子连接。
(五)电动机的接线1.电动机电缆管的管口应在电动机接线盒附近，从管囗到接线盒间的导线应用金属软管保护。
进电动机的导线应做滴水弯。
2.电动机的外壳应可靠接地，接地线应接在电动机指定的标志处。
接地线截面通常按电源线截面的1/3选择，且铜芯线截面不小于1.5mm2。
3.电动机的引出线鼻子焊接或压接应牢固，电气接触良好，裸露带电部分的电气间隙应符合规定。
三、室内电缆敷设(一)敷设要点1.不得损坏电缆沟、隧道、竖井、人孔井的防水层。
2.电缆应从电缆盘的上端引出。
3.用机械敷设时，机械牵引力不得大于电缆允许牵引强度。
4.有防止电缆铠装压扁、电缆绞拧、护层断裂、绝缘破损等机械损伤的措施。
5.黏性油浸绝缘电缆最高点与最低点之间的位差应符合制造厂规定。
6.绝缘电缆切断后，要立即做好防潮密封。
7.并列敷设电缆，有中间接头时应将接头位置错开。
明敷电缆的中间接头应用托板托置固定。
直埋电缆的中间接头盒外面应有防止机械损伤的保护盒。
8.电缆敷设中应及时整理，做到横平竖直、排列整齐，避免交叉重叠;及时在电缆终端、中间接头、电缆拐弯处、夹层内、隧道及竖井的两端等地方的电缆上装设标志牌。
标志牌上应标明：电缆线路的编号、电缆型号、规格与起讫地点。
(二)防火措施在电缆穿过的竖井、墙壁、楼板、进盘孔洞处，用防火堵料密实封堵; 在电缆沟和隧道内设置阻火墙;采用阻燃型电缆;设置报警和灭火装置。
四、母线安装(一)硬母线安装1.硬母线的材质必须有出厂试验报告和合格证，且符合设计要求。
2.安装在同一水平面或垂直面上的支持绝缘子、穿墙套管的顶面应在同一平面上。
3.工作电流大于1500A 时，每相母线固定金具或其他支持金具不应构成闭合磁路。
4.母线间或母线与设备端子间的搭接面应接触良好。
铜质设备接线端子与铝母线连接应通过铜铝过渡段。
母线与地或栅栏等的净距、母线的冷缩热胀、母线夹的间隙等应符合设计要求。
5.母线通过负荷电流或短路电流时产生发热的胀伸能沿本身的中心方向自由移动。
(二)封闭母线安装1.封闭母线安装的一般程序封闭母线开箱检查→核对设备位置及支架位置尺寸封闭母线单元段就位→找正固定→导体连接→外壳连接→电气试验→封闭母线与设备连接。
2.封闭母线不得用裸钢丝绳绑扎起吊，不得任意在地面上拖拉。
