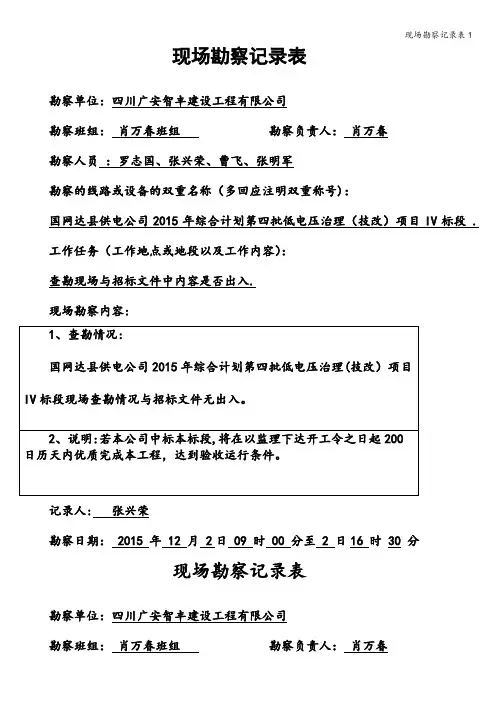

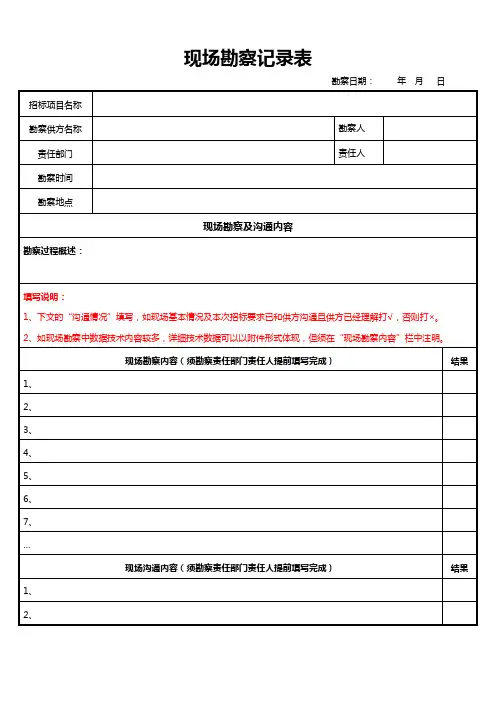

现场勘察记录
勘察单位：麻城市供电公司恒辉电业有限公司工程二部编号
勘察负责人勘察人员
勘察停电线路或设备的双重名称（多回应注明双重称号）：
工作任务（工作地点或地段以及工作内容）：
现场勘察内容
1、需要停电的范围：
2、保留的带电部位：无
3、作业现场的条件、环境及其他危险点：
1）防止车辆行人、冲击施工现场；
2）防误登杆塔、防触电伤人、防倒杆。
4、应采取的安全措施：
1）在施工地点两端设立交通警示牌，并安排专人看守；
2）在工作地段两端需验明确无电压，装设工作接地线；对所有能返送至工作地段的电源都要验电接地。
5、附图与说明：
记录人：勘察日期：年月日时至时
1。

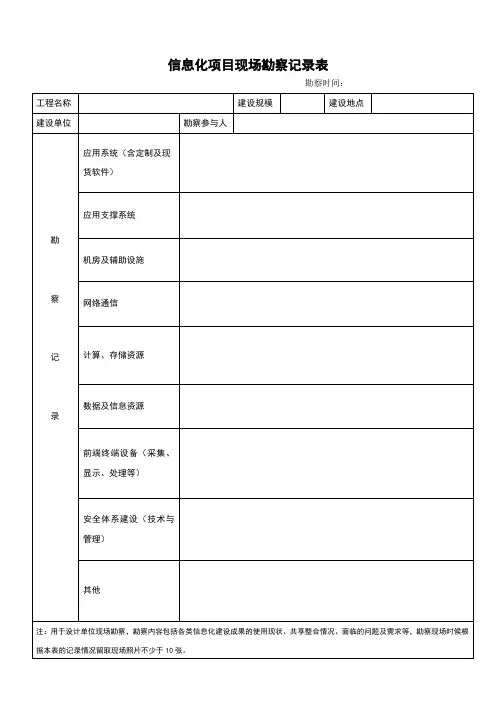

工程勘测记录建设单位：_________________________设计单位：_________________________监理单位：_________________________承建单位：_________________________勘测时间：_________________________一、根底信息勘测单位单位负责人职务单位现场负责人职务参与勘测人员二、物理信息建筑物名称网络设备临时存放点勘测区域位置及范围特征详细情况等其他相关补充说明：三、强电局部〔针对施工点〕施工楼层总配电间位置是否提供布线图、说明原有配电箱空闲接口原有电源插座点数原有UPS安装位置原有施工机房插座数量NO：勘测地址联系联系楼层数及层高辅材及工具临时存放点主干电缆线径是否使用原有配电箱新配电箱安装位置机房取电/供电回路数原有UPS输入/输出功率新装插座数量新装插座点位确定其他相关补充说明：四、装修局部施工场地土建情况〔毛胚/简装/精装〕是否提供装修设计图纸吊顶是否规那么，高度栅格灯安装位置静电地板安装高度是否具有机房、控制室或其它特殊装修要求，具体说明：装修总体详细情况补充说明：五、弱电局部楼层配线间〔IDF〕总数配线间位置〔楼层、房间编号〕是否具有独立的网络中心机房中心机房〔MDF〕位置〔楼层、房间编号〕是否具有独立的控制室控制室位置〔楼层、房间编号〕施工机房位置〔楼层、房间编号〕施工机房面积〔假设多个，名称对应面积〕施工机房长、宽、高〔多个，名称对应尺寸〕是否存在特殊网络〔公安、涉密、党政〕是否提供原有及新装IP地址规划施工机房原有弱电系统〔有或无，有具体列出系统名称〕是否提供建筑及布线图纸(一)线缆敷设空调安装位置确定是否吊顶是否进行墙面粉刷静电地板安装面积：是否确认图纸正确性室外是否有管道或架线预埋预埋或原有管径大小、余量无预埋采用何种敷设方式〔架空、掩埋〕假设有接续点数及距离室外主干线盒到施工楼接续点距离施工是否对其他单位有影响室外走线情况补充说明：垂直干线是否有管道预敷设预敷设或原有管径大小，余量垂直走线是否有弱电专用桥架〔强弱电分开〕干线子系统详细情况补充说明：水平子系统是否有管道预敷设预敷设或原有管径大小，余量水平系统最短与最长距离水平走线是否有弱电专用桥架〔强弱电分开〕水平子系统是否有吊顶水平子系统是否有桥架连接桥架位于吊顶上面还是下面桥架尺寸及安装位置〔具体到CM〕水平子系统详细情况补充说明：施工机房是否已有布线是否延用原有走线方式〔延用/不延用〕假设延用，原有管径大小，是否可以添加线缆是否需要新增线槽或管道不延用，采用何种布线方式〔桥架敷设/地板敷设〕敷设材料选用〔穿管/线槽〕线缆敷设路由有无影响线缆传输质量等因数勘查现场是否有可能超过100米的位置(二)信息点施工点原有网络点数施工点原有语音点数是否有视频及其他点位原有信息点功能是否确定是否提供功能对应表假设不确定具体提供时间有无特殊通信设备接口需求新安装网络信息点数及分布〔公安专网、智能监控专网分别总数及分部〕情况说明：(三)设备安放及网络相关是否存在原有设备原有设备摆放情况原有设备是否需要重新规划是否将新旧设备整合摆放是否提供原有设备详细资料是否有原设备厂商或技术负责人、联系方式参见?附件一：原有设备安装情况调查表?是否记录及整体原有设备参数、连接情况参见?附件一：原有设备安装情况调查表?原有设备系统是否存在问题，是否要求在本次工程建设中引起重视或者解决处理：操作台摆放及安装位置机柜安装位置机柜内设备摆放顺序原有网络出口总带宽干扰与防雷接地〔针对施工点〕(四)建筑物是否具有防雷接地体、网建筑物具备几级防雷接地施工机房是否具有防静电、防雷接地线路各防雷接地接续位置说明：有无强、弱电干扰，假设有源具体说明：六、安防局部〔针对施工点〕具体监控点数是否有监控设备施工点内消防、防盗情况监控及报警详细分布点施工机房门窗是否符合防盗平安等级要求七、其他综合问题是否有影响弱电施工的其他因素：现场其他施工单位及负责人相关情况说明：施工现场建渣清理〔清理内容及清理方、最终清理至位置〕详细情况说明：我方实施人员临时办公位置〔座、椅、取电及网络信息〕详细情况说明：用户单位〔监理〕重点关心的问题：用户单位〔监理〕对隐蔽工程有无具体要求：大屏显示及原有系统融合等需求信息详细情况说明：用户方有无其他特殊要求详细说明：相关界面中标单位其他需求提供补充说明：是否有与其他施工单位交叉作业，各自界面是否确定：用户方需提供的资料及图纸汇总〔以附件形式提供〕：建筑平面鸟缆图建筑平面图机房建筑平面图机房装修效果图纸原有大楼强、弱电走线图机房设备设施布局图原有网络连接拓扑图原有信息点功能及地域分布图原有设备参数说明书其他相关图纸提供备注：八、其他常驻施工现场联系方式邮箱单位姓名座机审核意见：用户单位监理单位前端施工队负责人低压供配电施工队负责人传输施工队负责人设备供给商线材供给商九、审核意见及签字审核意见：负责人〔签字〕：_______________用户单位〔盖章〕负责人〔签字〕：_______________监理单位〔盖章〕年月日年月日审核意见：审核意见：负责人〔签字〕：_______________设计单位〔盖章〕负责人〔签字〕：_______________承建单位〔盖章〕年月日年月日现场勘查记录表格NO：附表一：原有设备安装情况调查表设备名称品牌型号数量单位功率尺寸端口数〔OUT/IN〕已用端口数〔OUT/IN〕厂家联系方式6NO：附表二：建筑物及周围情况草图NO：附表三：机房平面草图NO：附表四：机房设备设施布局草图NO：附表五：机房空间结构草图。

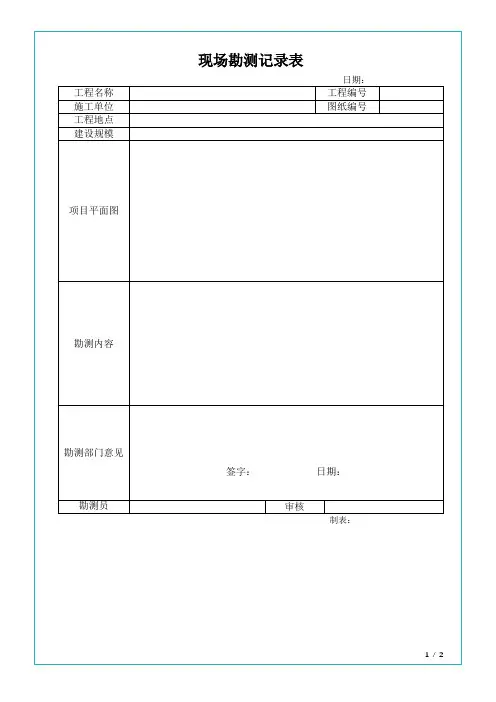

现场勘测记录表（标准版）使用说明一、概述现场勘测记录表是工程项目实施前不可或缺的重要环节，旨在详细记录工程现场的实际情况、勘测结果及初步评估，为后续设计、施工及项目管理提供基础数据支持。
本说明旨在指导如何正确填写和使用《现场勘测记录表（标准版）》，确保勘测工作的规范性和准确性。
二、表格结构解析基本信息区：日期：记录进行现场勘测的具体日期，确保时间的准确性与可追溯性。
工程名称与编号：明确标注所勘测工程的名称及唯一编号，便于识别与管理。
施工单位：指出负责实施该工程的单位名称。
图纸编号：关联到该工程的设计图纸编号，便于查阅与对比。
工程地点：详细描述工程的具体地理位置。
建设规模：简要概述工程的规模，如占地面积、建筑面积等。
项目平面图：虽未直接在表格中展示，但应作为勘测的重要参考资料之一，辅助现场勘测。
勘测内容区：此区域需根据工程实际需求，详细列出需要勘测的具体内容，包括但不限于地质条件、水文状况、周边环境、基础设施现状等。
勘测员应根据实际情况逐一进行勘测，并准确记录勘测结果。
勘测部门意见区：设计多个签字栏，供不同层级的勘测部门人员签字确认。
每个签字栏均包含签字人姓名及日期，以确保勘测结果的审核与认可过程清晰可追溯。
签字人员通常包括勘测员、审核人员等。
勘测员与审核人员信息：表格末尾通常设有勘测员及审核人员的签名栏，用于明确责任主体，并对勘测结果负责。
同时，通过审核人员的审核，确保勘测工作的准确性和合规性。
三、填写指南准确性：所有填写内容应确保准确无误，尤其是勘测数据，需经过反复核对，避免误差。
完整性：勘测内容应全面覆盖，不应遗漏任何关键信息。
同时，各签字栏应确保完整填写，避免空白。
规范性：填写时应遵循一定的格式和规范，如日期格式、单位标注等，确保表格的整洁与统一。
及时性：勘测记录应及时完成，避免拖延，以确保后续工作的顺利进行。
四、作用与意义现场勘测记录表不仅是工程实施前的重要准备工作之一，更是项目管理、质量控制及后期维护的重要依据。
系统设计现场勘察记录表根据GB 50348-2004《安全防范工程技术规范》第3章3.2节的规定，我们对@@@进行了详细的勘察，勘察内容记录如下：第一章被防护对象的基本情况根据GB 50348-2004《安全防范工程技术规范》第3章对现场勘察的规定，全面了解和调查被防护对象的基本情况。
1.1被防护对象的风险等级与所要求的防护级别按照GA 27-2002《文物系统@@@风险等级和安全防护级别的规定》，勘察@@@的使用情况和藏品情况，确定防护目标的具体区域位置和风险等级情况@@@被防护对象的风险等级与所要求的防护级别情况如下：1.1.1防护单位@@@为国家重点文物保护单位。
根据GA27-2002《文物系统@@@风险等级和安全防护级别的规定》（以下简称规定）5.1条：防护级别的确定，原则上应与风险等级相对应，即一级风险单位应达到“5.4.3.1”、“5.4.3.2”、“5.4.3.3”、“5.4.3.4”的各条要求。
@@@内各展室、库房、文物修复室及安防中心控制室均为一级风险部位，相应的防护等级为一级。
1.1.2防护部位及防护目标1.2被防护对象的物防设施与人防组织管理概况1.2.1物防设施能力@@@位于***，西侧为夯土围墙，文物库房所在建筑紧邻夯土围墙，展厅所在建筑与文物库房所在建筑相邻，监控室位于展厅南侧。
1.2.2人防组织管理措施(1) 纪念馆设有专职保卫人员在馆内巡逻。
(2) 夜间有保卫处工作人员巡逻。
1.3被防护对象所涉及的建筑物的基本情况@@@建筑物基本情况一览表第二章被防护对象所在地及周边环境情况2.1地理与人文环境@@@是遗址大规模考古发掘基础上建立起来的一个专题性@@@。
**交界的京当等村，是先周居民的生活栖居地。
是在**遗址大规模考古发掘的基础上，于1987年建立的遗址性@@@。
经过多年考古发掘，已发现邑城、宗庙、宫殿等遗址。
出土有大量青铜器、甲骨文骨片等珍贵文物。
建有西周青铜器@@@收藏并展出了这里发现的许多考古珍品，尤以青铜器数量最多，种类最全。

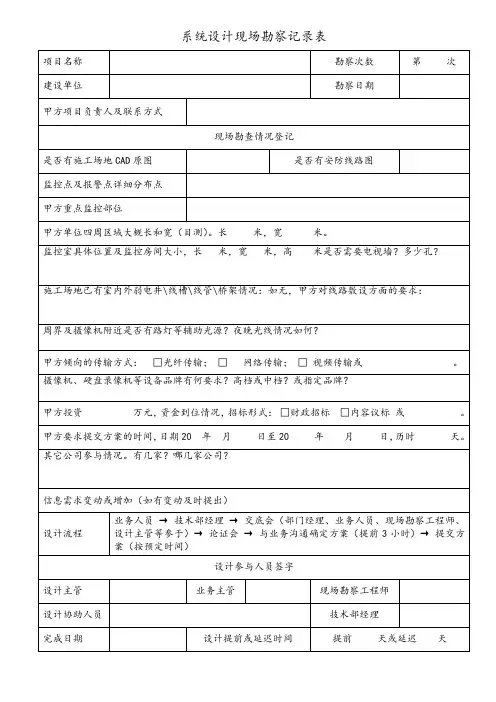

系统设计现场勘察记录表
根据GB 50348-2004《安全防范工程技术规范》第3章3.2节的规定，我们对@@@进行了详细的勘察，勘察内容记录如下：
第一章被防护对象的基本情况
根据GB 50348-2004《安全防范工程技术规范》第3章对现场勘察的规定，全面了解和调查被防护对象的基本情况。
1.1被防护对象的风险等级与所要求的防护级别
按照GA 27-2002《文物系统@@@风险等级和安全防护级别的规定》，勘察@@@的使用情况和藏品情况，确定防护目标的具体区域位置和风险等级情况@@@被防护对象的风险等级与所要求的防护级别情况如下：
1.1.1防护单位
@@@为国家重点文物保护单位。
根据GA27-2002《文物系统@@@风险等级和安全防护级别的规定》（以下简称规定）5.1条：防护级别的确定，原则上应与风险等级相对应，即一级风险单位应达到“5.4.3.1”、“5.4.3.2”、“5.4.3.3”、“5.4.3.4”的各条要求。
@@@内各展室、库房、文物修复室及安防中心控制室均为一级风险部位，相应的防护等级为一级。
1.1.2防护部位及防护目标
1.2被防护对象的物防设施与人防组织管理概况
1.2.1物防设施能力
@@@位于***，西侧为夯土围墙，文物库房所在建筑紧邻夯土围墙，展厅所在建筑与文物库房所在建筑相邻，监控室位于展厅南侧。
1.2.2人防组织管理措施
(1) 纪念馆设有专职保卫人员在馆内巡逻。
(2) 夜间有保卫处工作人员巡逻。
1.3被防护对象所涉及的建筑物的基本情况
@@@建筑物基本情况一览表
第二章被防护对象所在地及周边环境情况
2.1地理与人文环境
@@@是遗址大规模考古发掘基础上建立起来的一个专题性@@@。
**交界的京当等村，是先周居民的生活栖居地。
是在**遗址大规模考古发掘的基础上，于1987年建立的遗址性@@@。
经过多年考古发掘，已发现邑城、宗庙、宫
殿等遗址。
出土有大量青铜器、甲骨文骨片等珍贵文物。
建有西周青铜器@@@收藏并展出了这里发现的许多考古珍品，尤以青铜器数量最多，种类最全。
有目前所发现最长铭文（493字）的青铜器－毛公鼎；有最大的青铜簋－厉王害簋（重30千克多）。
此外，还有各式各样的西周板瓦、筒瓦、瓦当，以及西周甲骨文、陶窑遗址等。
2.2气候环境和雷电灾害情况
调查工程现场一年中温度、湿度、风、雷电等的变化情况及持续时间，作为室外系统实际的依据之一。
以下是当地气候环境数据：
气候：属大陆性半湿润季风气候。
年平均气温13℃，极端最高气温42．7℃，极端最低气温—1 9．5℃，年均降水量592毫米，无霜期209天。
2.3电磁干扰勘察
周围没有工厂和较大的电气设施和通讯设施，从主观观察来看，@@@防护区域内及其附近没有强电磁存在，不会对安全防范系统造成干扰，不会对系统正常运行产生影响。
2.4周边环境
经现场勘察确定@@@周围无噪声及振动干扰。
第三章草拟布防方案并对其所确定的防区进行勘察
3.1周界勘察及布防方案
@@@馆区围墙因年代久远，局部有损坏，因此考虑在文物库房和展厅所在的建筑使用8光束红外幕栏探测器组成封闭的周界防御。
展厅及文物库房等均为平层建筑，外墙为实体墙。
因此对于展厅及文物库房的外墙、窗户及门进行内周界的设计。
具体防护措施是：
1）在出入口配置红外被动入侵探测器，防止非法入侵。
2）在出口配置出入口控制系统，并在每个门上配置电锁反馈信号。
3.2监视区勘察及布防设计
@@@的监视区是指@@@中心广场、游客休息区等区域。
针对各区域不同的特点和环境采取相应的措施，安装室外被动红外探测器进行防护。
在监视区设置室外高速球型摄像机、固定摄像机，这些摄像机的监视范围基本上全部覆盖上述监视区的区域。
3.3防护区勘察及布防设计
@@@的防护区主要是指展厅等。
我们始终遵循前面所述的设计指导思想，结合各区域的布置情况，采用多种技术手段相交叉全面布防，构建一套纵深防护体系。
3.3.1防护区勘察情况一览表
3.3.2防护区布防方案
1) 展厅
（1）第一道防线----；
（2）第二道防线----。
（3）第三道防线----。
（4）在所有的出入口、通道、游客活动区域、文物展示区均设有和。
2) 办公区域
出入口及主要通道安装摄像机。
3.4禁区勘察及布防设计
3.4.1禁区勘察情况一览表
3.4.2禁区布防方案
对禁区的防护始终贯彻纵深防护的原则，结合各区域的建筑布局和藏品布置情况，采用多种报警手段相交叉全面布防，用视频和声音进行复核，并在隐蔽部位安装应急报警按钮；所有的出入口门上都安装门禁系统。
1) 库房
（1）建筑物内周界已在周界系统中设计。
（2）出入口安装门禁系统，并在每个门上配置电锁反馈信号。
（3）库房内部设置双鉴探测器和声强探测器进行全方位交叉防护。
（4）设置有摄像机，有效地监看人员活动情况，同时能够实现报警时的图像和声音符合。
（5）设置紧急报警按钮和有线对讲通讯系统。
2) 监控中心监控中心依据相关规范进行如下布防设计。
（1）出入口安装防盗门，窗户安装防盗网，防盗门上各安装一套门禁控制设备；室外通道安装一台固定式彩色摄像机；
（2）监控中心设置自卫武器；并安装外线、内线电话及无线对讲机。
3.5勘察并拟定前端设备安装方案
前端设备初步确定预安装位置，具体详见布防图。
1）入侵探测器的安装
（1）壁挂式探测器应安装在与可能入侵方向成90度角的方位，高度2.3m 左右，并视防范具体情况确定探测器与墙壁的倾角。
（2）吸顶式探测器，一般安装在重点防范部位上方附近的天花板上，必须水平安装。
（3）探测器一定要安装牢固，不允许安装在暖气片、电加热器、火炉等热源正上方；不准正对空调机、换气扇等物体；不准正对防范区内运动和可能运动的物体。
防止光线直射探测器，探测器正前方不准有遮挡物。
2) 摄像机的安装
（1）安装前应对摄像机进行检测和调整，使摄像机处于正常工作状态。
（2）摄像机转动过程尽可能避免逆光摄像。
（3）室外摄像机若明显高于周围建筑物时，应加避雷措施。
3) 监视器的安装
（1）监视器应端正、平稳安装在监视器机柜(架)上。
应具有良好的通风散
热环境。
（2）主监视器距监控人员的距离为主监视器荧光屏对角线长度的4-6倍。
（3）避免日光或人工光源直射荧光屏。
荧光表面背景光照度不得高于100Lx。
（4）监视器机柜(架)的背面与侧面距墙不应小于0.8m 。
4) 控制设备的安装
（1）控制台应端正、平稳安装，机柜内设备应安装牢固，安装所用的螺钉、垫片、弹簧、垫圈等均应按要求装好，不得遗漏。
（2）控制台或机架柜内插件设备均应接触可靠，安装牢固，无扭曲、脱落现象。
（3）监控室内的所有引线均应根据监视器、控制设备的位置设置电缆槽和进线孔。
（4）所有引线在与设备连接时，均要留有余量，并做永久性标志，以便维修和管理。
3.6草拟线缆的敷设
信息传输系统是安全防范系统的基础组成部分。
依据GB 50348 标准的规定，安全防范系应建立专用传输系统。
建立自敷专线传输系统，是专门为安全防范系统服务的。
专用传输系统由于不受外界的干扰，通信速率快，可使报警信息优先传输。
因此，能加快接处警反应速度，从而保障安全管理系统信息传输畅通无阻。
本方案采用电缆的传输方式，前端设备的信号通过电缆直接传输到监控中心。
草拟电缆敷设方案展厅、库房、办公区域及室外所有的线缆通过直接敷设至监控中心。
前端设备到前端控制器的信号传输采用铜缆传输。
摄像机到光端机采用
SYV75-5视频同轴电缆线进行信号传输，视频传输的最大距离小于300米。
前端云台、镜头控制信号采用RVVP2×1.0信号线进行传输，传输距离小于900米。
前端设备的电源供电采用RVV3*2.5电源线进行传输。
报警信号总线传输采用RVV4×1信号线进行传输，传输距离小于300米，增加总线延伸模块后传输距离小于900米。
探测器至报警模块选用RVV4×0.5信号线进行传输
3.7接地
1) 测量所有接地极电阻，必须达到设计要求。
达不到要求时，可在接地极回填土中加入无腐蚀性的长效降阻剂或更换接地装置。
2) 系统的防雷接地安装，应严格按设计要求施工。
接地安装最好配合土建施工同时进行。
建设单位：设计单位：
年月日年月日。
