星三角降压启动原理

1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z（以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

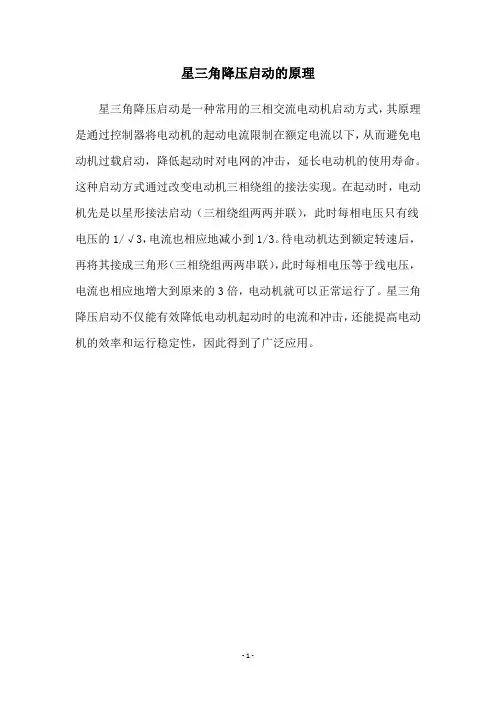

星三角降压启动的原理
星三角降压启动是一种常用的三相交流电动机启动方式，其原理是通过控制器将电动机的起动电流限制在额定电流以下，从而避免电动机过载启动，降低起动时对电网的冲击，延长电动机的使用寿命。

这种启动方式通过改变电动机三相绕组的接法实现。

在起动时，电动机先是以星形接法启动（三相绕组两两并联），此时每相电压只有线电压的1/√3，电流也相应地减小到1/3。

待电动机达到额定转速后，再将其接成三角形（三相绕组两两串联），此时每相电压等于线电压，电流也相应地增大到原来的3倍，电动机就可以正常运行了。

星三角降压启动不仅能有效降低电动机起动时的电流和冲击，还能提高电动机的效率和运行稳定性，因此得到了广泛应用。

- 1 -。

星三角降压启动原理分析注意事项一、星三角降压启动的概念三相异步电机直接启动时，启动冲击电流可达电机额定电流的4∼7倍，这将对电网造成很大的冲击，直接影响电网中其他用电设备的正常工作，也会影响本身以及其他拖动设备的使用寿命。

因此，需要一种启动方式能够降低启动电流、减少对电网电压的冲击。

一般容量在11KW以下的小型电机可直接启动，11KW以上需要采用降压启动，降压后启动电流约为额定电流的2∼3倍，减小了供电干线的电压降，保障了设备的正常运行。

二、星形与三角形电流与电压的关系了解完上述星三角降压启动的概念后，再来探讨一下星形与三角形的电流与电压的关系。

众所周知，我要减少对电网电压的冲击就要减小电流，那么当变压器的功率和输出电压恒定的时候，想要降压电机的电流。

可以通过改变电机定子绕组的接法来减小施加在电机定子绕组的电压和电流!基于三相异步电机星形与三角形绕组展开画法得知，在星形接法的时候线电压等于√3相电压、线电流等于相电流;在三角形接法的时候线电压等于相电压、线电流等于√3相电流。

通过星形与三角形电流的比较得知，星形接法的电流只有三角形接法电流的1/3倍。

三、星三角降压启动原理分析星三角降压启动电路分析首先要将主电路和辅助电路分开分析。

我们看主电路，当KM1与KM2闭合的时候电机为星形接法，当KM1与KM3闭合的时候为三角形接法。

所以可得知KM1接触器为主接触器、KM2为星形接触器、KM3位三角形接触器。

控制电路的分析如下：SB1为启动按钮、SB3位停止按钮、KT为时间继电器。

当按下SB1的时候KM1交流接触器线圈、KM2交流接触器线圈与KT时间继电器线圈同时得电，那么此时电机为星形降压启动。

当延时一段时间后，时间继电器动断触头断开，切断KM2交流接触器线圈的同时，触发KM3交流接触器线圈，此时电机为三角形全压启动!。

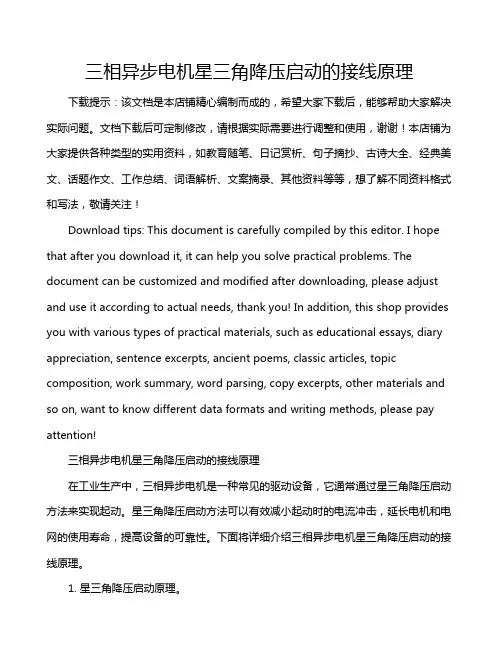

三相异步电机星三角降压启动的接线原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!三相异步电机星三角降压启动的接线原理在工业生产中，三相异步电机是一种常见的驱动设备，它通常通过星三角降压启动方法来实现起动。

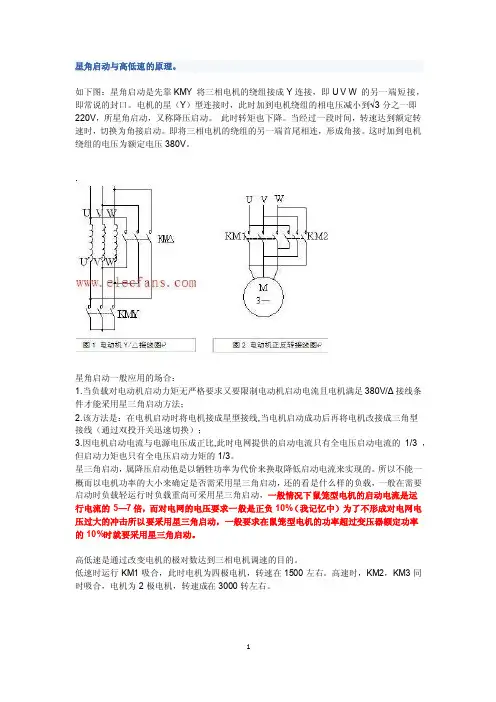

星角启动与高低速的原理。

如下图：星角启动是先靠KMY 将三相电机的绕组接成Y连接，即U V W 的另一端短接，即常说的封口。

电机的星（Y）型连接时，此时加到电机绕组的相电压减小到√3分之一即220V，所星角启动，又称降压启动。

此时转矩也下降。

当经过一段时间，转速达到额定转速时，切换为角接启动。

即将三相电机的绕组的另一端首尾相连，形成角接。

这时加到电机绕组的电压为额定电压380V。

星角启动一般应用的场合：1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

高低速是通过改变电机的极对数达到三相电机调速的目的。

低速时运行KM1吸合，此时电机为四极电机，转速在1500左右。

高速时，KM2，KM3同时吸合，电机为2极电机，转速成在3000转左右。

低速时高速时双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。

根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。

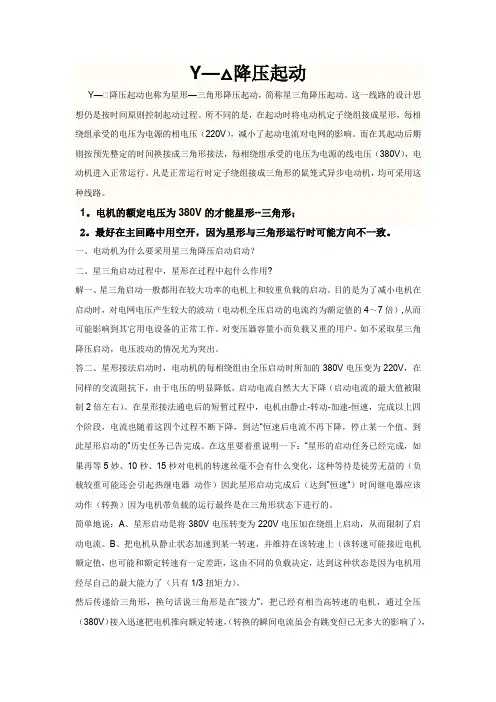

Y—△降压起动Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。

这一线路的设计思想仍是按时间原则控制起动过程。

所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。

而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。

凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。

1。

电机的额定电压为380V的才能星形--三角形；2。

最好在主回路中用空开，因为星形与三角形运行时可能方向不一致。

一、电动机为什么要采用星三角降压启动启动？二、星三角启动过程中，星形在过程中起什么作用?解一、星三角启动一般都用在较大功率的电机上和较重负载的启动。

目的是为了减小电机在启动时，对电网电压产生较大的波动（电动机全压启动的电流约为额定值的4～7倍）,从而可能影响到其它用电设备的正常工作。

对变压器容量小而负载又重的用户，如不采取星三角降压启动，电压波动的情况尤为突出。

答二、星形接法启动时，电动机的每相绕组由全压启动时所加的380V电压变为220V，在同样的交流阻抗下，由于电压的明显降低，启动电流自然大大下降（启动电流的最大值被限制2倍左右）。

在星形接法通电后的短暂过程中，电机由静止-转动-加速-恒速，完成以上四个阶段，电流也随着这四个过程不断下降，到达“恒速后电流不再下降，停止某一个值。

到此星形启动的”历史任务已告完成。

在这里要着重说明一下：“星形的启动任务已经完成，如果再等5妙、10秒、15秒对电机的转速丝毫不会有什么变化，这种等待是徒劳无益的（负载较重可能还会引起热继电器动作）因此星形启动完成后（达到”恒速“）时间继电器应该动作（转换）因为电机带负载的运行最终是在三角形状态下进行的。

简单地说：A、星形启动是将380V电压转变为220V电压加在绕组上启动，从而限制了启动电流。

星三角启动属降压启动，是以牺牲功率为代价来换取降低启动电流来实现的。

星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

星三角降压工作原理
星三角降压启动基本原理就是：启动时先用Y型接法电路，使得电机加载电压为220V，这样减少系统负荷防止过载；电机启动后，改成三角型接法电路，使得电压为380V，进行正常运转。

这样有效保护电机以及电路系统，防止电流过载，不容易烧毁。

星三角降压启动，就是以改变电动机绕组接法，来达到降压启动的目的。

启动时，由主接触器将电源给三角形接法的电动机的三个首端，由星点接触器将三角形接法的电动机的三个尾端闭合。

绕组就变成了星形接法，启动完成后，星点接触器断开运转接触器将电源给电动机的三个尾端。

绕组就变成了三角形接法。

电动机全压运转。

整个启动过程由时间继电器来指挥完成。

星点接触器和运转接触器必须实行连锁。

必须是三角形接线的电动机才能用星三角降压起动。

起动时，用开关将电动机三相绕组接线方式改为星形，每相绕组的电压为220V，起动完毕后用开关再改回三角形接线使各相绕组电压为380V。

这样的起动电流只有全压起动时的1/3。

1、该方法是：在电机启动时将电机接成星型接线，当电机启动成功。

星三角形降压启动原理1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动。

一家之言,姑且听之.本人在实际使用过程中,发现需星三角降压启动的电机从11KW开始就有需要的,如风机、在启动时11KW电流在7-9倍(100)A左右,按正常配置的热继电器根本启动不了,（关风门也没用）热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短，启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C-Z （以下以额定电压380V的电机为例）星形启动：X-Y-Z相连，A、B、C三端接三相交流电压380V，此时每相绕组电压为220，较直接加380V启动电流大为降低，避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小，但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间（约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

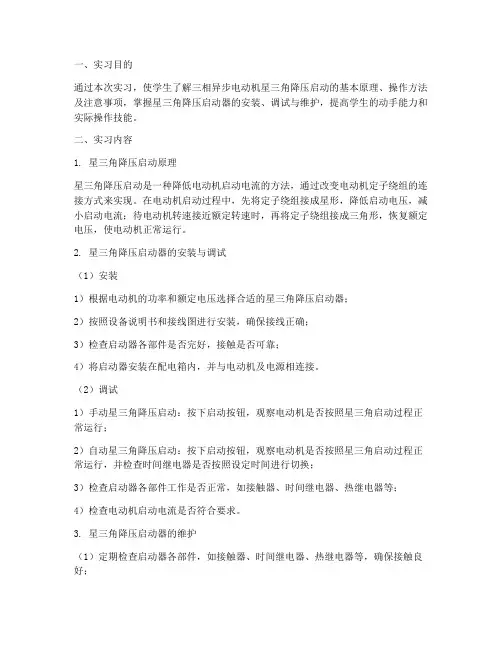

一、实习目的通过本次实习，使学生了解三相异步电动机星三角降压启动的基本原理、操作方法及注意事项，掌握星三角降压启动器的安装、调试与维护，提高学生的动手能力和实际操作技能。

二、实习内容1. 星三角降压启动原理星三角降压启动是一种降低电动机启动电流的方法，通过改变电动机定子绕组的连接方式来实现。

在电动机启动过程中，先将定子绕组接成星形，降低启动电压，减小启动电流；待电动机转速接近额定转速时，再将定子绕组接成三角形，恢复额定电压，使电动机正常运行。

2. 星三角降压启动器的安装与调试（1）安装1）根据电动机的功率和额定电压选择合适的星三角降压启动器；2）按照设备说明书和接线图进行安装，确保接线正确；3）检查启动器各部件是否完好，接触是否可靠；4）将启动器安装在配电箱内，并与电动机及电源相连接。

（2）调试1）手动星三角降压启动：按下启动按钮，观察电动机是否按照星三角启动过程正常运行；2）自动星三角降压启动：按下启动按钮，观察电动机是否按照星三角启动过程正常运行，并检查时间继电器是否按照设定时间进行切换；3）检查启动器各部件工作是否正常，如接触器、时间继电器、热继电器等；4）检查电动机启动电流是否符合要求。

3. 星三角降压启动器的维护（1）定期检查启动器各部件，如接触器、时间继电器、热继电器等，确保接触良好；（2）检查启动器内部接线是否松动，如有松动，应及时拧紧；（3）检查启动器散热器是否清洁，如有灰尘，应及时清理；（4）定期检查启动器保护装置，如过载保护、短路保护等，确保其正常工作；（5）根据电动机的使用情况，定期对启动器进行清洁和保养。

三、实习心得通过本次实习，我深刻认识到星三角降压启动在电动机启动过程中的重要性。

以下是我在实习过程中的一些心得体会：1. 星三角降压启动能够有效降低电动机启动电流，减轻电网冲击，提高电动机启动质量；2. 星三角降压启动器的安装、调试与维护需要严格按照操作规程进行，确保启动器安全可靠地运行；3. 在实习过程中，我学会了如何根据电动机的功率和额定电压选择合适的星三角降压启动器，并掌握了其安装、调试与维护方法；4. 通过本次实习，我提高了自己的动手能力和实际操作技能，为今后的工作打下了坚实基础。

什么是星三角启动？星三角降压启动原理和适用场合 - 电动机在使用三相异步电动机的使用过程中，在启动时电流较大,会对电网产生肯定的冲击，所以容量大的电动机必需实行肯定的方式启动如降压启动等,星一三角形换接启动就是一种简洁便利的降压启动方式.星三角起动可通过手动和自动操作把握方式实现。

那么什么是星三角启动呢？一般的三相异步电动机，功率在3千瓦及以下为Y星形接法，4千瓦及以上为△三角形接法，所以对于一般较大功率的电机都是接受的三角形接线方法。

星三角启动的概念：对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，假如在启动时将定子绕组接成星形，待启动完毕后再接成三角形，就可以降低启动电流，减轻它对电网的冲击。

这样的启动方式称为星三角减压启动，或简称为星三角启动（Y-Δ起动）。

因此星三角启动的实现方法：在电机启动时将电机接成星型接线，当电机启动成功后再将电机改接成三角型接线(通过双投开关快速切换；三相异步电动机接受星三角启动将有以下特点极适用场合：1、异步电机的星三角降压启动，简洁易行，电流降低幅度大；2、因电机启动电流与电源电压成正比，此时电网供应的启动电流只有全电压启动电流的1/3 ，所以启动力矩也只有全电压启动力矩的1/3，只适宜电机空载或轻载启动的场合；3、切换的时间可依据启动过程电流明显减小为标志，即时切换；4、异步电机的星三角降压启动过程的延时切换时间不能早，也不能晚，早了切换电流大，晚了电机低压运行时间长，电机易发热；5、异步电机的星三角降压启动过程，包括Y接降压启动和角接全压运行两个过程；6、属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需接受星三角启动，还的看是什么样的负载。

7、可以用时间、电流变换器，实现延时、电流双信号切换，即能做到即时切换，也不会拖延时间，避开电机连续低压长时间运行；。

电动机星角降压启动所谓电动机星角降压启动，是指电机正常运行时，线圈绕组为三角形接法的电机，电机在运行时，每相绕组所承受的电压是线电压，也就是380V电压，人们为了减小电机启动电流，所以将电机启动时，把绕组通过接触器改接成星形，这时每相绕组所承受的电压，是相电压，既220V电压，电压小了吧，所以电流也跟着降低了阿，降低多少？，降低原来电流的根号三分之一倍，达到了减小启动电流的目的了，他的好处是，减小电机因启动电流很大造成对系统的冲击，适合电源容量相对较小的系统，另，可减小机械冲击，但因为电压的降低，电机的启动转矩降低了原来的三倍，这是它的缺点，但在启动转矩要求不太大的机械设备中，可以满足机械要求，当电机达到或接近额定转速时，再通过接触器由星星形接法，转换成三角，开始在额定电压下运形，当然在电网允许的情况下，或要求起动转矩大等，看其情况也可直接起动。

星-三角启动是一种降压启动方法，启动时三相定子绕组接成星形，待转速接近稳定时改接成三角形。

这样，启动电压，电流都只有三角形连接时的1/√3，由于三角形连接时绕组内的电流是线路电流的1/√3，而星形连接时二者是相等的。

因此，接成星形启动时的线路电流只有接成三角形直接启动时线路电流的1/3.由于启动转矩Mq∝U2，Mq也要降低到直接启动时的1/3，因此这种启动方法只适用于空载或轻载启动。

固定接法的Y或△方式电机，绕组实际所承受的电压是不一样的。

△接法电机的每相绕组是承受电压380V，Y接法电机的每相绕组是承受电压220V，即Y接法比△接法每相绕组承受的电压降低根号3倍(1.732倍)，则Y接法比△接法每相绕组匝数少根号3倍(1.732倍)。

那么，原△接法改为Y接法时，绕组匝数没变(只是接法改变)，这时绕组可承受电压380V 的根号3倍(660V)，能承受660V电压的绕组去承受220V电压，其倍率是220V根号3倍再根号3倍，实际相电流也就是原△接法时电流的1/3了。

星三角降压启动控制原理星三角降压启动控制是现代电气领域中常用的一种方法。

在很多应用场合中，三相异步电动机被广泛应用，通常而言，这些电动机的方式是通过将三个线圈交错排列来达到运转的。

而我们要想让这种电动机在正常情况下启动，需要让其单独运行一阶段，然后再一步步逐渐加速，最终升高至额定速度，星三角降压启动控制的作用则就在于此。

1. 原理星三角降压启动控制的基本原理是：在电动机启动时，首先以星型连接三个线圈，然后将这三个线圈交叉连接，最后将这三个线圈连接成三角形。

这一过程从概念上看很简单，而在实际应用中，需要通过控制系统来完成这一过程。

整个过程是通过对电路的控制来实现的，控制系统不仅要能够准确地识别出电动机的各个状态，还需要控制开关的时间。

2. 控制系统星三角降压启动控制的控制系统主要由电器元件和控制器组成。

电器元件包括断路器、接触器、继电器等，而控制器则是整个系统的核心部分，主要是负责各种数据处理和控制的电子模块。

3. 小结星三角降压启动控制是一种非常常用的电气控制方法，它可以有效地降低电动机启动过程中的电流冲击，照顾到了电机的设备，实现了安全性能上的提高。

在实际应用中，这种方法也能够为电气设备的运转提供稳定的支撑。

4. 实现过程星三角降压启动控制的实现过程包括三个步骤：连接电路、根据运行所需控制器将运行电路中的电器元件切换和按有序的序列切换，最后根据电动机的电气特性将线圈进行连接。

在星形连接时，电动机的三个线圈被以星型排列，每个线圈都连接到不同相的电源。

在这种情况下，电动机的电流和电压都很小，这使得电机容易启动并提高了它的生命周期。

在星形连接的状态下，电动机的电压和相位差都较小，因此电流也较小。

接下来，当应用需要提速时，我们通过控制器将运行电路中的电器元件按序列地切换，将电动机的三个线圈分别换成自己的并联状态。

在自己的并联状态下，电动机的电流和电压都会升高，以满足运行所需。

最终，在电动机运行到额定速度时，我们将电动机的三个线圈连接成三角形。

电机星三角降压启动原理电路图分析本文介绍了异步电动机星三角降压启动的原理和控制电路图。

该接法适合于电动机正常运行时为三角型联接。

所需主要元器件包括三个交流接触器、热继电器、时间继电器、启动和停止按钮各一个，以及五个熔断器。

三个接触器的作用分别是主电路接通电源、Y型启动和△启动。

时间继电器通过设定确定星型到三角型转换的时间，需要延时触点。

热继电器提供过载保护，熔断器为电动机提供短路保护。

星形——三角形降压启动控制电动机起动时，把定子绕组接成星形，以降低起动电压，减小起动电流；待电动机起动后，再把定子绕组改接成三角形，使电动机全压运行。

Y—△起动只能用于正常运行时为△形接法的电动机。

该降压启动方式的适用电机有局限性，降压起动时的电流为直接启动时的1/3.控制回路的操作流程为：按下启动按钮SB2，主回路电源启动，KM线圈得电，其常开触点闭合，实现自保持，SB2复归；时间继电器线圈回路和KM-Y线圈回路也接通，这时Y型启动已经实现。

通过时间继电器时间的整定，Y型回路的时间继电器NC（常闭）触点得电后要延时打开，使Y启动保持住，而△回路KT的NO（常开）触点得电后要延时闭合，使得△型回路不得电，同时Y型启动的接触器常闭接点对△回路有闭锁。

整定时间到后，时间继电器的常开触点瞬时闭合，接通△型回路，KM-△线圈得电，其常开触点闭合，起保持作用，而其常闭触点断开，切断Y型启动回路，同时另一个常闭触点使得KT时间继电器回路断开，KT线圈失电，常闭瞬时复归，常开也复归，电机此时已经处于正常运行状态，实现了降压启动。

需要注意的是时间继电器的触点带有延时，是得电延时还是失电延时，一定要记牢才行。

左凸右凹，指的是物体的左侧向外凸出，而右侧向内凹陷。

这种形状可以用于制造一些特殊的零件，比如齿轮。

延头瞬尾指的是物体的前部较为突出，而后部则突然变细。

这种形状常用于制造一些流体力学上的零件，比如涡轮。

左凹右凸则是左侧向内凹陷，右侧向外凸出。

星三角形降压启动原理1。

当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足380V/Δ接线条件才能采用星三角启动方法；2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）；3。

因电机启动电流与电源电压成正比，此时电网提供的启动电流只有全电压启动电流的1/3 ,但启动力矩也只有全电压启动力矩的1/3。

星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。

所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载,一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10％(我记忆中)为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。

只有鼠笼型电机才采用星三角启动.一家之言,姑且听之。

本人在实际使用过程中，发现需星三角降压启动的电机从11KW开始就有需要的，如风机、在启动时11KW电流在7—9倍(100）A左右,按正常配置的热继电器根本启动不了,（关风门也没用)热继电器配大了又起不了保护电机的作用，所以建议用降压启动。

而在一些启动负荷较小的电机上，由于电机到达恒速时间短,启动时电流冲击影响较小，所以在30KW左右的电机，选用1.5倍额定电流的断路器直接启动，长期工作一点问题都没有。

星三角降压启动的电动机三相绕组共有六个外接端子：A-X、B-Y、C—Z(以下以额定电压380V的电机为例）星形启动：X-Y—Z相连,A、B、C三端接三相交流电压380V，此时每相绕组电压为220,较直接加380V启动电流大为降低,避免了过大的启动电流对电网形成的冲击。

此时的转矩相对较小,但电动机可达到一定的转速。

角形运行：经星形启动电动机持续一段时间(约几十秒钟）达到一定的转速后，电器开关把六个接线端子转换成三角形连接并再次接到380V电源时每相绕组电压为380V，转矩和转速大大提高，电动机进入额定条件下的运行过程。

2.2.4 星形—三角形降压启动这种方式的原理是：起动时把绕组接成星形连接，起动完毕后再自动换接成三角形接法而正常运行。

凡是正常运行时定子绕组接成三角形的笼型异步电动机，均可采用这种降压启动方法（该方法也仅适用于这种接法的电动机）。

图2.11a)是用两个接触器和一个时间继电器自动完成Y —Δ转换的起动控制电路。

由图可知，按下SB2后，接触器KM1得电并自锁，同时KT 、KM3也得电，KM1、KM3主触头同时闭合，电机以星形接法起动。

当电机转速接近正常转速时，到达通电延时型时间继电器KT 的整定时间，其延时动断触头断开，KM3线圈断电，延时动合触头闭合，KM2线圈得电，同时KT 线圈也失电。

这时，KM1、KM2主触头处于闭合状态，电动机绕组转换为三角形连接，电机全压运行。

图中把KM2、KM3的动断触头串联到对方线圈电路中，构成“互锁”电路，避免KM2与KM3同时闭合，引起电源短路。

在电机Y —Δ起动过程中，绕组的自动切换由时间继电器KT 延时动作来控制。

这种控制方式称为按时间原则控制，它在机床自动控制中得到广泛应用。

KT 延时的长短应根据起动过程所需时间来整定。

图2.11b)是用一个复合按钮、一个接触器和一个时间继电器完成Y —Δ转换的电路，工作原理请自行分析。

异步电动机因其结构简单、价格便宜、可靠性高等优点被广泛应用.但在起动过程中起动电流较大,所以容量大的电动机必须采取一定的方式起动,星一三角形换接起动就是一种简单方便的降压起动方式.星三角起动可通过手动和自动操作控制方式实现。

对于正常运行的定子绕组为三角形接法的鼠笼式异步电动机来说，如果在起动时将定子绕组接成星形，待起动完毕后再接成三角形，就可以降低起动电流，减轻它对电网的冲击。

这样的起动方式称为星三角减压起动，或简称为星三角起动（Y-Δ起动）。

采用星三角起动时，起动电流只是原来按三角形接法直接起动时的1/3。

如果直接起动时的起动电流以6～7Ie计，则在星三角起动时，起动电流才2～2.3倍。

星三角自耦降压启动原理咱先说说电机启动这件事儿。

电机就像一个大力士，想让它开始干活儿可不容易呢。

要是直接给它全电压启动，那就像是突然让一个睡眼惺忪的人进行百米冲刺，它会很“难受”的。

为啥这么说呢？因为电机在启动的时候，电流会特别大，就像一股洪水突然涌来。

这大电流可能会对电网造成冲击，就好比一群调皮的孩子突然冲进一个安静的房间，把里面弄得乱七八糟。

而且对电机自身也不好，就像一个人突然承受巨大的压力，可能会累坏了呢。

那怎么办呢？这时候星三角自耦降压启动就闪亮登场啦。

先来说说星三角启动。

电机的三相绕组，正常运行的时候是三角形接法。

但是在启动的时候呢，我们把它接成星形。

这就像是给电机穿上了一件“宽松的衣服”。

你想啊，在星形接法下，电机每相绕组承受的电压就降低了。

原本是承受线电压，现在只承受相电压啦，这个相电压可是线电压除以根号3呢。

电压降低了，电流也就跟着降低了。

这就好比我们把水流的压力减小了，那水流的速度也就不会那么猛啦。

这样一来，在启动的时候，电机的启动电流就不会那么大，对电网的冲击就小多啦，电机也能比较“轻松”地开始转动。

然后呢，当电机转起来，速度慢慢提高了，就像一个人已经从慢慢走路变成了小跑。

这时候，就可以把电机的接法从星形切换到三角形啦。

这个切换就像是给电机换了一套更适合它全力奔跑的装备。

切换到三角形接法后，电机每相绕组承受的电压就变成线电压了，电机就可以正常地、满功率地运行啦。

再来说说自耦降压启动。

自耦变压器可是个很神奇的东西呢。

它就像一个魔法盒子，能把电压按照我们想要的比例变低。

在启动的时候，电机通过自耦变压器接入电网。

比如说，自耦变压器把电压降低到原来的80%或者65%之类的。

这样电机启动的时候，它所得到的电压就低了，电流自然也小了。

自耦降压启动可以根据不同的电机和负载情况，灵活地调整降压的比例，让电机启动得更平稳、更安全。

星三角降压启动原理图
星三角降压启动原理图如下所示：
[图1]：星三角降压启动原理图
图中包括主要的三个元件：变压器、连接器和电路保护器。

首先，变压器的输入端连接到电源，输出端连接到星形连接器。

其次，星形连接器包括三个相位的连接器，分别连接到变压器的三个输出端子上。

最后，电路保护器连接到星形连接器的输出端子上，用于保护电路免受过载和短路等故障的影响。

上述是星三角降压启动的基本原理图，通过这个电气连接方式可以实现降低电动机起动时的电流冲击，保护电动机及其相关设备免受过载和损坏的影响。
