半导体贴片机的结构原理
半导体贴片机是一种用于将半导体元器件（如集成电路、二极管、三极管等）贴附到电路板上的自动化设备。
其结构原理包括以下几个部分：
1. 输送系统：半导体元件通常以卷带的形式供应，输送系统主要用于将卷带中的元件分离并传送到贴片区域。
输送系统通常由供料轮、分离轮、传送带等组成。
2. 传感系统：传感系统用于检测贴片区域是否有无元件、元件位置是否准确等信息。
传感系统通常采用光电传感器、激光传感器等。
3. 位置校准系统：位置校准系统用于确保贴附到电路板上的元件位置准确。
位置校准系统通常包括视觉定位系统和机械定位系统。
视觉定位系统通过摄像头或激光扫描仪等设备来检测电路板上的参考点，然后通过图像处理算法来确定元件的准确位置。
机械定位系统则通过精密的导轨和定位装置来确保元件的精准贴附。
4. 贴附系统：贴附系统用于将元件粘附到电路板上。
通常使用真空吸盘来吸起元件，然后通过运动轨迹控制将元件准确贴附到电路板上，并使用热风或红外线加热等方式将元件与电路板焊接。
5. 控制系统：控制系统用于控制整个贴片机的运行。
通常采用微控制器或PLC 等控制器来完成元件供料、位置校准、贴附等动作的控制，并与操作面板、传感器等进行连接。
综上所述，半导体贴片机的结构原理是通过输送系统将元件供应到贴片区域，通过传感系统检测元件信息，通过视觉定位和机械定位系统确定元件位置，然后通过贴附系统将元件粘附到电路板上，并通过控制系统进行整个贴片过程的控制。

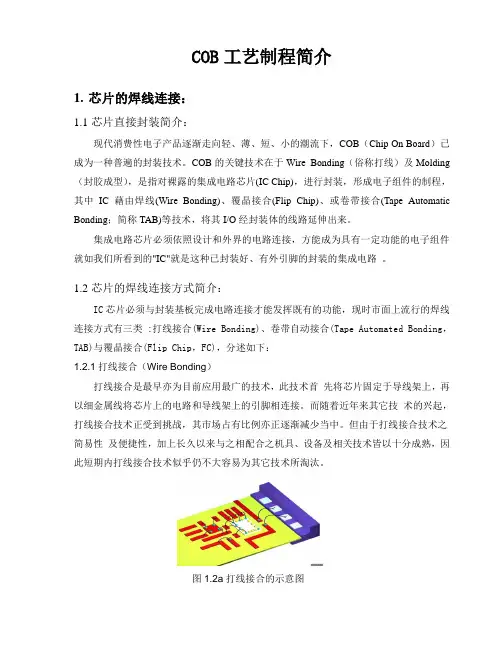

COB工艺制程简介1.芯片的焊线连接：1.1芯片直接封装简介：现代消费性电子产品逐渐走向轻、薄、短、小的潮流下，COB（Chip On Board）已成为一种普遍的封装技术。
COB的关键技术在于Wire Bonding（俗称打线）及Molding （封胶成型），是指对裸露的集成电路芯片(IC Chip)，进行封装，形成电子组件的制程，其中IC藉由焊线(Wire Bonding)、覆晶接合(Flip Chip)、或卷带接合(Tape Automatic Bonding；简称TAB)等技术，将其I/O经封装体的线路延伸出来。
集成电路芯片必须依照设计和外界的电路连接，方能成为具有一定功能的电子组件就如我们所看到的"IC"就是这种已封装好、有外引脚的封装的集成电路。
1.2芯片的焊线连接方式简介：IC芯片必须与封装基板完成电路连接才能发挥既有的功能，现时市面上流行的焊线连接方式有三类 :打线接合(Wire Bonding)、卷带自动接合(Tape Automated Bonding，TAB)与覆晶接合(Flip Chip，FC)，分述如下：1.2.1打线接合（Wire Bonding）打线接合是最早亦为目前应用最广的技术，此技术首先将芯片固定于导线架上，再以细金属线将芯片上的电路和导线架上的引脚相连接。
而随着近年来其它技术的兴起，打线接合技术正受到挑战，其市场占有比例亦正逐渐减少当中。
但由于打线接合技术之简易性及便捷性，加上长久以来与之相配合之机具、设备及相关技术皆以十分成熟，因此短期内打线接合技术似乎仍不大容易为其它技术所淘汰。
图1.2a打线接合的示意图1.2.2卷带式自动接合（Tape Automated Bonding，TAB）卷带式自动接合技术首先于1960年代由通用电子（GE）提出。
卷带式自动接合制程，即是将芯片与在高分子卷带上的金属电路相连接。
而高分子卷带之材料则以polyamide为主，卷带上之金属层则以铜箔使用最多。
柔性电子器件设计与制造工艺柔性电子器件是指采用柔性基底材料进行设计和制造的电子器件。
相比于传统的刚性电子器件，柔性电子器件具有重量轻、可弯曲、可卷曲等特点，适用于众多领域，如可穿戴设备、可卷曲显示器和智能医疗器械等。
本文将介绍柔性电子器件的设计原理和制造工艺。
一、柔性电子器件设计原理柔性电子器件的设计原理是基于柔性基底材料的特性开展的。
柔性基底材料常见的有聚酰亚胺（PI）、聚氨酯（PU）和聚甲基丙稀酸甲酯（PMMA）等。
根据不同的器件设计需求，选择适合的柔性基底材料，并通过特定的工艺来实现柔性电子器件的设计。
在柔性电子器件的设计过程中，需考虑以下几个因素：1.器件功能：确定器件的主要功能，如传感、存储或通信等。
2.材料选择：选择适合的柔性基底材料，并考虑材料的导电、绝缘和耐久性等性能。
3.电路布线：根据器件功能要求，设计合理的电路布线方式，确保信号的稳定传输。
4.组装方式：确定组装方式，如黏贴、印刷或激光刻蚀等，以实现电子元件的固定和连接。
二、柔性电子器件制造工艺柔性电子器件的制造工艺主要包括柔性基底加工、电路制备、封装和加工等多个环节。
1.柔性基底加工柔性基底加工是整个制造过程的基础。
首先，根据设计图纸，将柔性基底材料进行裁切，得到合适尺寸的基底片。
然后，进行清洗和表面处理，以提高材料表面的附着性和稳定性。
2.电路制备柔性电子器件的电路制备方式多种多样，常见的有印刷电路板（PCB）制备、印刷电子、薄膜转移和裸片制程等。
（1）PCB制备：将导电墨水通过印刷方式直接印刷在基底片上制备电路。
该方式适用于简单电路和大面积器件制备。
（2）印刷电子：利用特定的印刷工艺，在柔性基底上印刷电子元件，如电容器、电感器和电阻器等。
该方式适用于柔性基底上的复杂电路制备。
（3）薄膜转移：利用特殊的薄膜材料，将电路图案从载体上转移到柔性基底上。
该方式适用于高精度和高密度电路的制备。
（4）裸片制程：将芯片直接粘合在柔性基底上，形成电子器件。
die bond工艺技术Die Bond是一种常用于封装和连接半导体器件的工艺技术。
它是将芯片和基板之间的金属连接层连接在一起，使芯片能够与外界进行电气和机械连接。
下面将介绍一下Die Bond工艺技术的一般步骤和一些具体应用。
Die Bond工艺技术的一般步骤如下：第一步是准备基板和芯片。
基板上通常有一层金属连接层，而芯片上则有一些金属引线用于连接芯片和基板。
第二步是将芯片放到基板上。
通常先将一小滴导电胶粘在基板上，然后将芯片放在胶粘上。
导电胶具有良好的封装性能和导电性能，可以确保芯片和基板之间的牢固连接。
第三步是通过压力和热力将芯片与基板连接在一起。
一般使用微纳米级的压力将芯片压实，并且通过加热将导电胶固化，使得芯片与基板之间的连接更加牢固。
第四步是剪除多余的导电胶和金属引线。
使用钳子等器具将多余的导电胶去除，以便让芯片与外界进行更好的电气和机械连接。
而金属引线也需要被剪除，以确保芯片与基板之间的连接更加稳定。
Die Bond工艺技术主要应用于半导体封装和连接领域。
它可以用于生产各种电子产品，如智能手机、电脑、电视等。
具体应用包括：1.智能手机生产。
在智能手机的制造过程中，Die Bond工艺技术常用于将芯片连接到主板上，并确保芯片和主板之间的良好连接。
这有助于保证智能手机的正常运行和稳定性。
2.电视制造。
在电视的制造过程中，Die Bond工艺技术可用于将像素驱动器芯片连接到电视面板上。
这是电视显示效果的关键，保证了电视的显示质量和分辨率。
3.电脑制造。
在电脑的制造过程中，Die Bond工艺技术常用于将处理器芯片连接到主板上，并确保芯片和主板之间的良好连接。
这有助于提高电脑的计算和处理速度。
总的来说，Die Bond工艺技术是一种非常重要的封装和连接技术，广泛应用于半导体制造和电子产品制造。
它不仅可以提高产品的性能和可靠性，还可以保证产品的长期稳定性和使用寿命。
随着科技的不断进步，Die Bond工艺技术也在不断演进和改进，为人们提供更好的电子产品。
