塑胶模具结构介绍

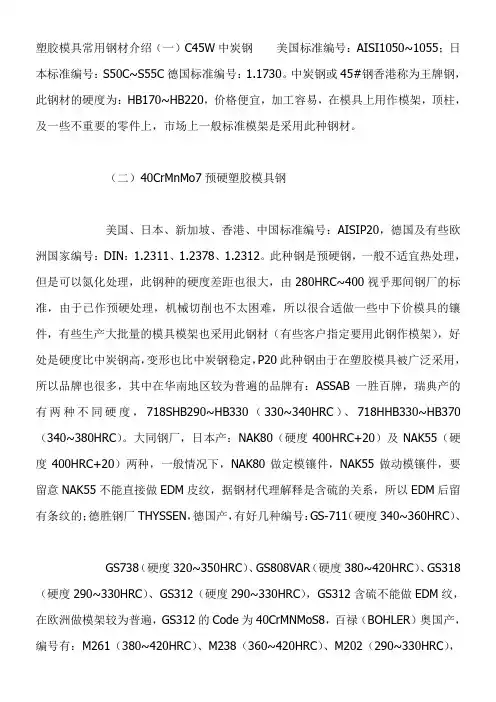

塑胶模具常用钢材介绍（一）C45W中炭钢 美国标准编号：AISI1050~1055；日本标准编号：S50C~S55C德国标准编号：1.1730。中炭钢或45#钢香港称为王牌钢，此钢材的硬度为：HB170~HB220，价格便宜，加工容易，在模具上用作模架，顶柱，及一些不重要的零件上，市场上一般标准模架是采用此种钢材。

（二）40CrMnMo7预硬塑胶模具钢

美国、日本、新加坡、香港、中国标准编号：AISIP20，德国及有些欧洲国家编号：DIN：1.2311、1.2378、1.2312。此种钢是预硬钢，一般不适宜热处理，但是可以氮化处理，此钢种的硬度差距也很大，由280HRC~400视乎那间钢厂的标准，由于已作预硬处理，机械切削也不太困难，所以很合适做一些中下价模具的镶件，有些生产大批量的模具模架也采用此钢材（有些客户指定要用此钢作模架），好处是硬度比中炭钢高，变形也比中炭钢稳定，P20此种钢由于在塑胶模具被广泛采用，所以品牌也很多，其中在华南地区较为普遍的品牌有：ASSAB一胜百牌，瑞典产的有两种不同硬度，718SHB290~HB330（330~340HRC）、718HHB330~HB370（340~380HRC）。大同钢厂，日本产：NAK80（硬度400HRC+20）及NAK55（硬度400HRC+20）两种，一般情况下，NAK80做定模镶件，NAK55做动模镶件，要留意NAK55不能直接做EDM皮纹，据钢材代理解释是含硫的关系，所以EDM后留有条纹的；德胜钢厂THYSSEN，德国产，有好几种编号：GS-711（硬度340~360HRC）、

GS738（硬度320~350HRC）、GS808VAR（硬度380~420HRC）、GS318（硬度290~330HRC）、GS312（硬度290~330HRC），GS312含硫不能做EDM纹，在欧洲做模架较为普遍，GS312的Code为40CrMNMoS8，百禄（BOHLER）奥国产，编号有：M261（380~420HRC）、M238（360~420HRC）、M202（290~330HRC），M202不能做EDM纹，也是含硫，尚有其他品牌，不能尽录。

塑胶模具基本结构详解

塑胶模具是在塑料制品生产中使用的主要工具，它是将液态塑料注入模具中，经过一定的温度和压力处理后形成的产品。塑胶模具的基本结构是由模具基板、模具芯、模具腔、模具导板、模具定位销、模具螺栓和注塑系统组成。

1.模具基板

模具基板是塑胶模具的主要承载部分，是模具的基础结构，其质量主要决定了整个模具的稳定性和使用寿命。通常情况下，模具基板是由钢材制造而成，其材质应该具有高强度、高耐磨性、高韧性以及耐高温的特点。

2.模具芯

模具芯是模具中用来预留产品中空部分的一个孔，通常直接与注塑系统相连。在塑料模具的制造中，模具芯的加工难度较大，生产过程中需要高精密度的加工设备和技术，可以利用CNC机床进行加工。其中，最为常见的模具芯形状包括圆柱形、方形、各种不规则形状等。

3.模具腔

模具腔是指模具中用来成型产品的部分，由于涉及到产品的外观、尺寸、表面光洁度等因素，因此模具腔的加工难度也相对较大。模具腔需要具备高度精密度的尺寸和表面处理，通常要求采用光学除毛刺技术和精密抛光技术来完成。 4.模具导板

模具导板是指在塑料模具中，用来固定模具芯和模具腔的位置和方向关系的部件。通常情况下，模具导板由优质的合金钢、特种材料等制作而成，确保了模具芯和模具腔之间的高度一致性和整体稳定性。

5.模具定位销

模具定位销是模具中用来保持模具芯和模具腔对准的重要部件。其主要作用是确保注塑过程中的模具对位，从而保证了最终产品质量的稳定性和一致性。模具定位销的数量一般根据模具的大小和复杂度来决定，通常为1~16个。

6.模具螺栓

模具螺栓是模具中用来连接、固定模具芯和模具腔的部件。由于注塑过程中会受到较大的压力和温度冲击，因此模具螺栓的材质必须具有高韧性、高强度和高耐磨性等特点，以保证模具系统的整体稳定性和耐用性。

7.注塑系统

注塑系统是塑胶模具中的一个重要部分，其主要作用是将塑料熔化，将熔融塑料注入到模具芯和模具腔中，从而形成最终的产品。其主要组成部分包括进料系统、加热系统、注塑系统、保压系统、冷却系统和排气系统等。

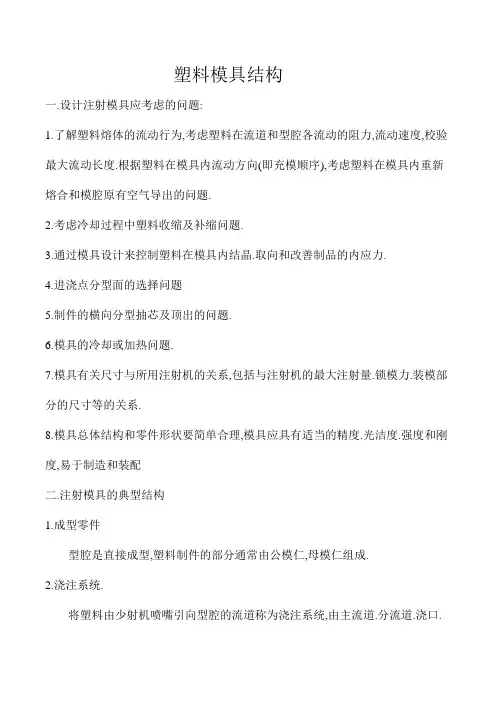

塑料模具结构

一.设计注射模具应考虑的问题:

1.了解塑料熔体的流动行为,考虑塑料在流道和型腔各流动的阻力,流动速度,校验最大流动长度.根据塑料在模具内流动方向(即充模顺序),考虑塑料在模具内重新熔合和模腔原有空气导出的问题.

2.考虑冷却过程中塑料收缩及补缩问题.

3.通过模具设计来控制塑料在模具内结晶.取向和改善制品的内应力.

4.进浇点分型面的选择问题

5.制件的横向分型抽芯及顶出的问题.

6.模具的冷却或加热问题.

7.模具有关尺寸与所用注射机的关系,包括与注射机的最大注射量.锁模力.装模部分的尺寸等的关系.

8.模具总体结构和零件形状要简单合理,模具应具有适当的精度.光洁度.强度和刚度,易于制造和装配

二.注射模具的典型结构

1.成型零件

型腔是直接成型,塑料制件的部分通常由公模仁,母模仁组成.

2.浇注系统.

将塑料由少射机喷嘴引向型腔的流道称为浇注系统,由主流道.分流道.浇口.冷料井所组成.

3.导向部分

为确保动模与定模合模时准确对中面设导向零件.通常有:导柱(GP).定位块.顶出导柱(EGP)等

4.分型抽芯机构

带有外侧凹或侧孔塑件在被顶出之前,必须先进行侧向分型,才能顺利脱模.常见机构有:滑块(包括母模抽芯滑块,母模爆炸式滑块),斜销等.

5.顶出装置

在开模过程中,将塑件从模具中顶出的装置.常见机构有:顶针.顶管.顶出块.斜销等.

6.冷却加热系统

为了满足注射工艺对模具温度的要求,模具设有冷却或加热系统.一般在模具内开设冷却水道,加热或油类物质.

※水孔直径选取Φ4.Φ6.Φ8.Φ10.Φ12.Φ16… …

※”○”型环(见图6 )

A内压式 B外压式

水路的形式(见图7)

＊ 一般隔板式用图(见图7a)

用于小型模具(见图7b)

用于成品模腔很深的模具(见图7c)

7.排气系统

为了在注射过程中将型腔内原有的空气排,常在分型面处开设排气槽,但有时小型塑件排气排气量不大,可直接利用分型面排气.许多模具的顶杆或入子与模具的配合间隙,均可起排气作用.(见图8/9)

模具采购必备基础知识之二：

塑胶模具的结构组成图解说明：

模具注塑成型是批量生产某些形状复杂部件时用到的一种加工方法。具体原理指：将受热融化的塑胶原材料由注塑机螺杆推进高压射入塑胶模具的模腔，经冷却固化后，得到塑胶成形产品。

塑胶模具由动模和定模两部分组成，动模安装在注射成型机的移动模板上，定模安装在注射成型机的固定模板上。在注射成型时动模与定模闭合构成浇注系统和型腔，开模时动模和定模分离以便取出塑料制品。

塑胶模具的结构虽然由于塑胶品种和性能、塑胶制品的形状和结构以及注射机的类型等不同而可能千变万化，但是基本结构是一致的。

一、塑胶模具结构按功能分，主要由：浇注系统、调温系统、成型零件系统、排气系统、导向系统、顶出系统等组成。其中浇注系统和成型零件是与塑料直接接触部分，并随塑料和制品而变化，是塑模中最复杂，变化最大，要求加工光洁度和精度最高的部分。

1.浇注系统：是指塑料从射嘴进入型腔前的流道部分，包括主流道、冷料穴、分流道和浇口等。

2.成型零件系统：是指构成制品形状的各种零件组合，包括动模、定模和型腔（凹模）、型芯（凸模）、成型杆等组成。型芯形成制品的内表面，型腔（凹模）形成制品的外表面形状。合模后型芯和型腔便构成了模具的型腔。按工艺和制造要求，有时型芯和凹模由若干拼块组合而成，有时做成整体，仅在易损坏、难加工的部位采用镶件。

3.调温系统：为了满足注射工艺对模具温度的要求，需要有调温系统对模具的温度进行调节。对于热塑性塑料用注塑模，主要是设计冷却系统使模具冷却（也可对模具进行加热）。模具冷却的常用办法是在模具内开设冷却水通道，利用循环流动的冷却水带走模具的热量；模具的加热除可利用冷却水通热水或热油外，还可在模具内部和周围安装电加热元件。

4.排气系统：是为了将注射成型过程中型腔内的空气及塑胶融化所产生的气体排除到模具外而设立，排气不畅时制品表面会形成气痕（气纹）、烧焦等不良；塑胶模具的排气系统通常是在模具中开设的一种槽形出气口，用以排出原有型腔空气的及熔料带入的气体。熔料注入型腔时，原存于型腔内的空气以及由熔体带入的气体必须在料流的尽头通过排气口向模外排出，否则将会使制品带有气孔、接不良、充模不满，甚至积存空气因受压缩产生高温而将制品烧伤。一般情况下，排气孔既可设在型腔内熔料流动的尽头，也可设在塑模的分型面上。后者是在凹模一侧开设深0．03-0．2mm，宽1．5-6mm的浅槽。注射中，排气孔不会有很多熔料渗出，因为熔料会在该处冷却固化将通道堵死。排气口的开设位置切勿对着操作人员，以防熔料意外喷出伤人。此外，也可利用顶出杆与顶出孔的配合间隙，顶块和脱模板与型芯的配合间隙等来排气。
