工程空调系统调试方案

  • 格式：doc
  • 大小：35.50 KB
  • 文档页数：3

XXX工程空调系统调试方案

一、 为保证XXX工程空调系统顺利开通, 特编制本调试方案, 以做到有计划、有组织、科学合理、忙而不乱、有序进行。

1. 调试准备:

2. 全面检查已完成的各系统工作, 并要落实均已达到质量评定标准的各项内容和要求。

3. 外界条件均已满足本次调试需达到的各项条件, 如：电、蒸汽、水、自控、操作场地、各末端设备安装点的房门能开启、人行道畅通等。

4. 准备必备的施工图纸, 调试所用的各种工机具、仪器仪表、人力、物力的配置并到位。

5. 对各设备的清洗、运转部位润滑剂的添加、各档调节阀、防火阀、风口等的动作状态需得到确认。

组织体系:

序号 姓 名 担任职务 工 作 职 责

1 XXX 总指挥 决策方案, 制定步骤

2 XXX 组长 执行方案, 落实措施

3 XXX 副组长 执行方案, 落实措施

4 XXX 组员 执行方案, 协助实施

5 XXX 组员 执行方案, 协助实施

6 XXX 组员 执行方案, 协助实施

7 XXX 组员 执行方案, 协助实施

8 XX班组 操作人员 按方案操作

6. 按GB50243-2002的规定, 结合电气、自控、管道按部就班, 完成单机调试工作, 并均达到合格参数, 具体操作顺序为:

7. 配合供货商, 首先完成冷却塔的单机调试工作；

8. 配合供货商, 完成冷冻机房内冷水机组的单机调试工作。

9. 然后对各末端设备单机开车前必须手搬三圈, 确认无杂物、无卡壳等后方可启动电机,

点动三次, 认为合格后, 再次开机, 并确认转向、系统吹扫、卫生工作等逐项实施完毕。

10. 各调节阀按经验锁定角度, 开启新风机, 粗调风量（可用飘带显示）, 基本调足平衡,

各自动装置检查一遍, 并手动与电气系统联动, 确认其性能是否良好。

11. 设备空运转8-10小时, 观察运转情况有否异常现象。如发现有异常现象时, 及时停机检查或报告业主, 请供货商技术人员前来解决。

水管路系统短路循环, 重新吹扫一次, 然后将联通阀门隔离, 系统进入全循环。

测定运转电流, 轴承温升, 有条件时测噪声指标和震动频率, 并记录在案。

12. 各单机调试结束后, 进行资料汇总、分析数据, 对于局部参数不达标的, 找出原因,

具体解决。当得到确认后, 进入系统联动阶段, 具体为(暂为调冷空调):

13. 全系统开启, 供回水系统供水, 供水量由小到大, 直至全开为止。

新风系统进行风阀细调, 送风回风调至基本平衡, 送风量达到要求, 并随时记录数值。

按调平后的气流组织送风至各房间内, 此工作保持时间较长, 综合考虑湿度、室外温度、风向、风力, 并记录轴线温度升降图表, 供参考和分析之用。

14. 安全保证措施:

15. 配备足够的防止突发事件发生之用的各种用具, 如: 水桶、擦布、皮管、各种工具等。

16. 调试前, 必须保证各地漏全部畅通, 各配电室有阻止进入水的措施。

17. 地平面上的用电器具, 均要搁高, 不得随地有电缆电线现象。 18. 通讯联络必须畅通, 每人都需备有对讲机、手机等, 并要有足够的备用电板。

重要阀门地点要有人员旁站, 一旦接到切断命令时, 需立即关闭。

业主要配合本次调试工作, 每层要有不少于一名人员, 循环检查观察突发情况, 一旦有异常发生, 要及时汇报, 并阻止无关人员进入作业区, 以防不测。

工期安排:

时间（天）

内 容 1 2 3 4 5 6 7 8 9 10

调试准备

单机调试

联动调试

负荷调试

调试报告:

根据调试内容及经过, 填写应有的全部资料, 整理后汇入竣工资料, 提供给业主备案。

合集下载

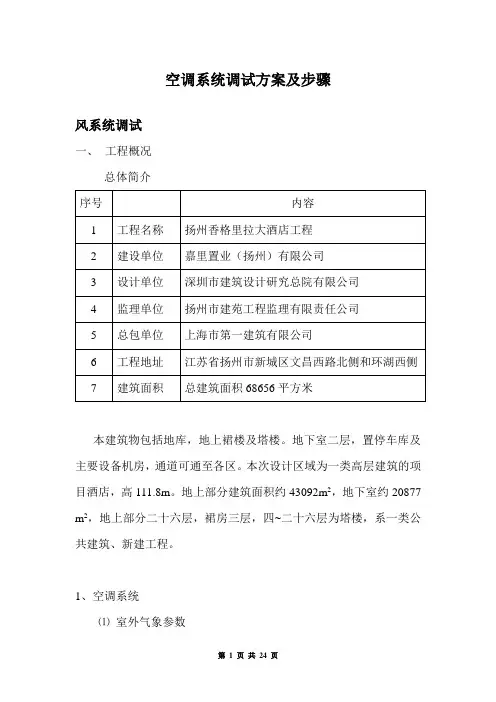

空调系统调试方案及步骤
