PPR管安装方案

安装步骤

图示 安装步骤

【第一步】 切管。用管剪切管。

注意：切割时要把管子断面尽量剪平，否则会影响熔接效果。

【第二步】 标线。在管材熔接口标上熔接深度线。

【第三步】 加热。管材、管件同时插入模头。

注意：加热过短，受热不充分；加热过长，会导致管件塌陷。

【第四步】 熔接。管材管件从熔接器上取出，迅速、平稳、无旋转地插入到位。注意：连接时间过长，会导致连接强度不足或者连接不到位。

【第五步】 冷却。熔接后必须冷却。

注意：在没有充分冷却前，应避免受扭、受弯和受拉。

【第六步】 试压。

注意：冷水管试验压力，应为冷水管道系统设计压力的1.5倍，不得小于0.9MPa；

热水管试验压力，应为热水管道系统设计压力的2.0倍，不得小于1.2MPa。

安装时应严格遵守以下表格数据： 公称外径（mm） 最小承插深度（mm） 加热时间（s） 熔接时间（s） 冷却时间（min）

20 11.0 5 4 3

25 12.5 7 4 3

32 14.6 8 4 4

40 17 12 6 4

50 20 18 6 5

63 23.9 24 6 6

75 27.5 30 10 8

90 32 40 10 8

110 38 50 15 10

·注意事项：

·管材、管件储运、安装过程中，应注意避免敲打、撞击，并注意保持清洁

·管道明装时，应做紫外线防护措施

·管道明装和非直埋暗敷时，应考虑管道因温度变形的补偿措施

·管道安装时，应注意工作环境温度最好＞5℃，若＜5℃，加热时间需延长50％

0

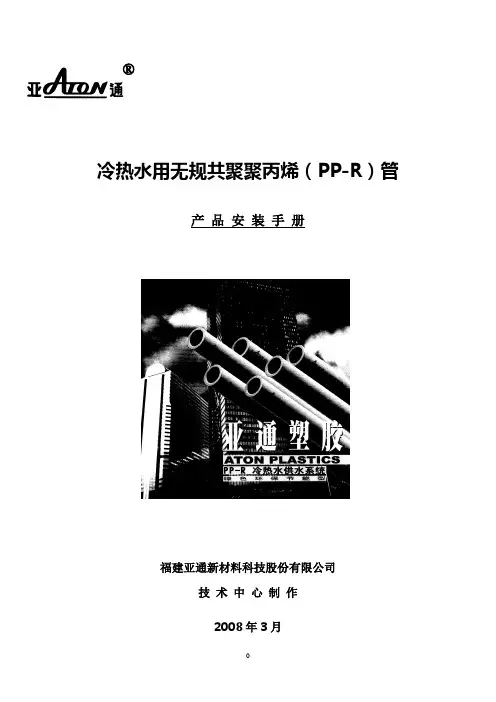

冷热水用无规共聚聚丙烯（PP-R）管

产 品 安 装 手 册

福建亚通新材料科技股份有限公司

技 术 中 心 制 作

2008年3月 ®

1 目 录

前言 ............................................................................................................................... 2

第一章 总 则 ....................................................................................................... 3

第二章 材 料 ....................................................................................................... 3

2．1 一般规定............................................................................................................................. 3

2. 2 产品质量要求 .................................................................................................................................... 3

第三章 设 计 ....................................................................................................... 6

PPR给水管安装

培训内容：

施工工艺：

1、 施工准备 管道测量、放线 、结构压槽、墙体开槽、管道安装 、管道试压、报验

2、 热熔连接按下列步骤进行：

（1）、热熔工具到达工作温度指示灯亮方能开始操作。

（2）、用管剪截管，并使管端面垂直于管轴，去除管端面毛边和毛刺。

（3）、管材、管件连接端面必须清洁、干燥、无油。

（4）、用尺子和笔在管端测量并标示热熔深度，热熔深度符合表1要求：

表1：热熔连接技术要求

公称外径（mm） 热熔深度（mm） 加热时间（S） 加工时间（S） 冷却时间（min）

20 14 5 4 3

25 16 7 4 3

32 20 8 4 4

（5）、连接时，无旋转地同时将管件、管端推到加热头和加热套上，达到规定标志处，加热时间满足表1要求。

（6）、达加热时间后，立即把管材、管件取下，无旋转地直线均匀插入到所标深度，使接头处形成均匀凸缘。

（7）、在表1规定的加工时间内，刚熔接好的接头还可校正，但严禁旋转，校正角度不大于50。

3、 管道安装：

（1） 结构层压槽施工：压槽深度为30mm，管道一般沿墙约200mm处压槽敷设。在结构板砼浇筑24小时后，要对压槽槽沟做一次清理修复。管道敷设应避免穿越门坎、橱柜、烟道等，遇到门坎时应从门侧墙或门垛穿过，若确实要从门坎穿过，必须加设钢套管保护，以防止以后管道被破坏。

（2） 、嵌墙管管槽施工：采用专用开槽机对墙体切割，不得直接用凿子凿槽。管槽尺寸深度为De+20mm，宽度为De+40—60mm。凹槽内表面应平整，不得有尖角等突出物。管槽填充后应挂网再进行土建抹灰，以防墙体开裂。

（3） 沉箱内给水管道不应在沉箱架空敷设，应沿墙剔槽敷设。冷、热水管不得同槽敷设，间距不得小于100mm。

（4） 埋地管道沟底基层应平整夯实，回填土不得夹杂坚硬物与管道直接接触，应先用砂土或颗粒径不大于12mm的土壤回填至管顶300mm处，经夯实后方可回填原土，室内埋地管道深度不宜小于500mm，室外埋深应在冻土层以下，并不得小于500mm，穿越道路时不得小于700mm。

【基本知识】

一、无规共聚聚丙烯（PP-R）

丙烯和另外一种烯烃单体（或多种烯烃单体）共聚而成的无规共聚物，烯烃单体中无烯烃外的其它官能团。

二、热熔连接

由相同牌号热塑性塑料制作的管材，管件的插口与承口互相连接时，采用专用热熔工具将连接部位表面加热熔融，承插冷却后连接成为一个整体的连接方式。

三、公称压力（PN）

管道在工作水温为20℃，预期寿命为50年，以Mpa为单位的允许最大工作压力。例如：S2.5管道工作水温为80℃，预期寿命为50年，管道的允许最大工作压力为0.6Mpa。

四、焊接温度

PP-R材料最佳焊接温度为260±10℃。

五、管系列（用S表示）

是用以表示管材规格的无量纲数值系列。即S=（Dn-en）/2 en（Dn-管材外径、en-管材壁厚）。有S5、S4、S3.2、S2.5四种规格。

【运输及存放要求】

1、搬运管材和管件时，应小心轻放，避免油污，严禁剧烈撞击，与尖锐物品碰撞和抛、摔、滚、拖。防止损伤。

2、管材和管件应存放在通风良好的库房或简易棚内，不得露天存放，防止阳光直射，注意防火安全，远离热源。

3、管材应水平堆放在平地上，管件应逐层码放整齐，堆置高度不得超过1.5m。

【管道连接】

普通PP-R管：

1、管材和管件之间，运营采用热熔连接。

2、PP-R管道与金属管或其它管材连接时应采用螺纹或法兰连接。

3、热熔连接应按下列步骤进行：

a、热熔机具接通电源，达到工作温度（260±10℃）指示灯亮后方能用于接管；

b、连接管材前，若管材端部损伤或有油污，宜去掉40~50mm。切割管材时，应使端部垂直于管轴线。管材切割宜使用管子剪或管子切割机。也可使用钢锯，切割后管材断面应去除毛边和毛刺；

c、管材与管件连接端面应清洁、干燥、无油。

d、标记承插深度。

e、加热时间、加工时间及冷却时间应按热熔机具生产厂家的要求进行。如无要求时，可参照下表：

公称外径

（mm） 最小承插深度
