AutoCAD上机考试试卷

《AutoCAD2006教程》

- 1 - AutoCAD软件认证 综合练习 一、 单选题 1. 重新执行上一个命令的最快方法是（ ）。 （A） 按ENTER键 (B)按空格键 (C)按ESC键 (D)按F1键 2. 运行AutoCAD2002软件,计算机的微处理器主频应在（ ）以上。 （A） 133MHZ (B)233 MHZ (C) 400 MHZ (D)800 MHZ 3. 运行AutoCAD2002软件，至少需要（ ）内存空间。 （A） 32MB (B)40MB (C) 48MB (D)64MB 4. AutoCAD2002中，系统提供了（ ）条命令来绘制圆弧。 （A） 11 (B)6 (C) 8 (D)9 5. AutoCAD2002不能输出以下那种格式（ ）。 （A） JPG (B)BMP (C) SWF (D)3DS 6. AutoCAD2002图形文件和样板文件的扩展名分别是（ ）。 （A） DWT,DWG (B)DWG,DWT (C) BMP,BAK (D)BAK,BMP 7. 运行AutoCAD2002软件，计算机应有（ ）的图形卡和彩色显示器。 （A） 640×480 (B)320×240 (C)1024×768 (D)800×600 8. 取消执行命令的键是（ ）。 （A） 按ENTER键 (B) 按ESC键 (C) 按鼠标右键 (D)按F1键 9. 可以运用以下那些方法来调用命令（ ）。 （A） 在命令状态行输入命令 (B)单击工具栏上按钮 (C) 选择下拉菜单中的菜单项 (D)三者均可 10. 在十字光标被调用的菜单，称为（ ）。 （A） 鼠标菜单 (B)十字交叉线菜单 (C)快捷菜单 (D)此处不出现菜单 11. AutoCAD2002环境文件在不同的计算机上使用而（ ）。 （A） 效果相同 (B)效果不同 (C) 与操作环境有关 (D)与计算机CPU有关 12. 当丢失了下拉菜单，可以用下面哪一个命令重新加载标准菜单（ ）。 （A） LOAD (B)NEW (C) OPEN (D)MENU 13. 哪个功能键可以进入文本窗口（ ）。 （A） 功能键F1 (B) 功能键F2 (C) 功能键F3 (D) 功能键F4 14. 在命令行状态下，不能调用帮助功能的操作是（ ）。 （A） 键入HELP命令 (B)快捷键CTRL+H (C) 功能键F1 (D)键入？ 15. 在AutoCAD中，下列坐标中使用相对极坐标的是（ ）。 （A） （@32，18） (B) （@32<18） (C) （32，18） (D) （32<18） 16. 缺省的世界坐标系的简称是（ ）。 （A） CCS (B)UCS (C) UCSI (D)WCS 17. 设置光标大小需在“选项”对话框中的（ ）选项卡中设置。 （A） 草图 (B)打开和保存 (C) 系统 (D)显示 18. 要快速显示整个图限范围内所有的图形，可使用（ ）命令。 （A） 视图/缩放/窗口 (B) 视图/缩放/动态 (C) 视图/缩放/范围 (D) 视图/缩放/全部 《AutoCAD2006教程》

AutoCAD理论试题

一、单项选择题

绘图系统基本知识和基本操作

l、AutoCAD的系统配置命令是________。

(A)Config (B)device (C)file (D)edit

答案：A

2、在AutoCAD中，自动生成的系统配置文件的文件名为________。

(A)AutoCAD (B)AutoCAD.drv (C)acadl4.cfg (D)acad.drv

答案：C

3、AutoCAD缺省的自动存盘时间为________。

(A)15分钟 (B)30分钟 (C)60分钟 (D)120分钟

答案：D

4、AutoCAD临时文件的扩展名为________。

(A) .BAD (B) .DOG (C) .AC$ (D) .SAV

答案：C

5、AutoCAD中被锁住的绘图文件后缀名为________。

(A) .LOC (B) .DWK (C) .AC$ (D) .DWl

答案： B

6、在AutoCAD中，功能键“F2”的作用是________。

(A)图形显示方式和文本显示方式的切换 (B)获得命令的帮助

(C)将输入的命令作废 (D)说明可以输入命令别名的转换键

答案： A

7、在AutoCAD的一幅图形中，世界坐标系共有________个

(A)1 (B)2 (C)3 (D)任意多

答案： A

8、 AutoCAD中，世界坐标系的英文缩写为________。

(A)WPS (B)WCS (C)RPS (D)UCS

答案： B

9、AutoCAD中，用来选择距离、角度的数制和精度的命令有________。

(A)LIMITS (B)SHELL (C)RENAME (D)DDUNITS

答案： D

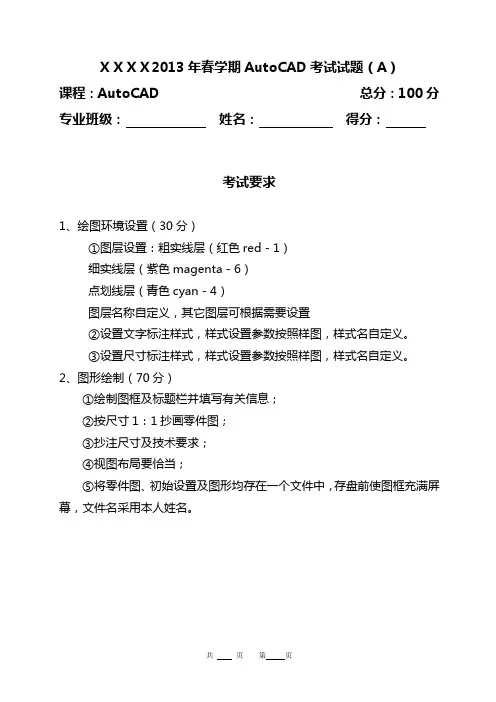

共 页 第 页 ＸＸＸＸ2013年春学期AutoCAD考试试题（A）

课程：AutoCAD 总分：100分

专业班级： 姓名： 得分：

考试要求

1、绘图环境设置（30分）

①图层设置：粗实线层（红色red－1）

细实线层（紫色magenta－6）

点划线层（青色cyan－4）

图层名称自定义，其它图层可根据需要设置

②设置文字标注样式，样式设置参数按照样图，样式名自定义。

③设置尺寸标注样式，样式设置参数按照样图，样式名自定义。

2、图形绘制（70分）

①绘制图框及标题栏并填写有关信息；

②按尺寸1：1抄画零件图；

③抄注尺寸及技术要求；

④视图布局要恰当；

⑤将零件图、初始设置及图形均存在一个文件中，存盘前使图框充满屏幕，文件名采用本人姓名。

共 页 第 页 六安职业技术学院2013年春学期AutoCAD考试试题（B）

课程：AutoCAD 总分：100分

专业班级： 姓名： 得分：

考试要求

1、绘图环境设置（30分）

①图层设置：粗实线层（红色red－1）

细实线层（紫色magenta－6）

点划线层（青色cyan－4）

图层名称自定义，其它图层可根据需要设置

②设置文字标注样式，样式设置参数按照样图，样式名自定义。

③设置尺寸标注样式，样式设置参数按照样图，样式名自定义。

2、图形绘制（70分）

①绘制图框及标题栏并填写有关信息；

②按尺寸1：1抄画零件图；

③抄注尺寸及技术要求；

④视图布局要恰当；

⑤将零件图、初始设置及图形均存在一个文件中，存盘前使图框充满屏幕，文件名采用本人姓名。

《AuToCAD》上机练习综合习题集

（适用于土木工程类专业）

山东水利职业学院

2004年3月

第一部分：基本操作命令练习

一、平面图形的绘制与编辑

1-1、使用“直线(Line)”命令以及“对象捕捉、极轴、对象追踪”等功能绘制下列图形，完成后保存到自己的文件夹。

1-1-1、图1中里面正方形的顶点是外边正方形相应边线的中点。

1-1-2、图2中三角形为边长100的正三角形，内部直线是各角的平分线。

图形名称姓名日期图1 图形名称姓名日期图2

1-1-3、利用坐标法或给定长度法画直线。 1-1-4、利用UCS作图或旋转

图3 图4

1-2、按尺寸1：1绘制如下图形，不注尺寸，完成后保存到自己的文件夹。

要求：1）、建立如下绘图环境：

（1）、设立图形界限297X210，左下角为（0,0）,栅格距离为10，光标移动间距为5，将显示范围设置得和图形范围相同。

（2）、长度和角度单位均采用Decimal（十进制），精度为小数点后2位。

（3）、设立粗实线层，线型、颜色为默认值，线宽为0.3；虚线层，线型为Dashed2，颜色为紫色，线宽为默认值；中心线层，线型为Center2，颜色为红色，线宽为默认值；细实线层，线型、线宽均为默认值，颜色为绿色。

（4）、设立必要的文字样式。

2）、图形各部分应在相应图层中绘制。 1-2-1、圆与圆弧 1-2-2、圆及修剪

图5 图6

1-2-3、圆与正多边形 1-2-4、定数等分（环形阵列）

图7 图8

1-2-5、阵列、文字填写与编辑、复制、镜像 1-2-6、圆弧练习（圆与修剪）

611816图91973152171014201295181341 图10 1-2-7、定数等分 1-2-8、修剪、打断、属性修改、圆的画法
