海藻纤维的制备

海藻Lyocell纤维———Seacell纤维

2006 年 01 月 17 日 Seacell纤维也称海藻纤维，是将海藻与Lyocell纤维结合而成的一种创新纤维。海藻种类很多，能用于纤维制造的有褐藻、红藻、绿藻几种，海藻中含有许多矿物质、碳水化合物、氨基酸、脂肪和纤维素等物质。海藻用在化妆品中可促进皮肤血液循环，激活细胞新陈代谢，具有保护皮肤娇嫩、结实、光滑功效，还具有消炎止痒功能，海藻中含有胡萝卜素，可被采用治疗癌症等。 Linzing公司在制造Seacell纤维过程中，首先将海藻粉末制成小于9微米的微细颗粒，将其粉末加在纤维素的NMMO溶液中，或在纤维素溶解前加入，形成由纤维素、海藻、溶剂（NMMO）和水组成的分散纺丝液，通过干湿法纺丝加工制得Seacell纤维。其强度与普通Lyocell纤维相近，具有较好的可纺性。采用电镜分析，Seacell纤维具有明显的横向取向，晶区取向低，截面呈现多孔性结构。对Seacell纤维活性检测，证明海藻的活性成分在纤维制造过程中没有被破坏，并与多孔纤维基体结合。当使用时，Seacell纤维中海藻的活性物质在湿环境中会从纤维中慢慢释放出来，使皮肤具有健康保健作用。（E05）

德国研制出生物活性纤维——海丝系列纤维

生物活性纤维是指能保护人体不受微生物侵害或具有某种保健疗效的纤维。德国一家公

司生产研制的新型纺织纤维——海丝系列纤维（SeaCell fiber 和 SeaCellactive fiber）具有保健、护肤、抗菌等效果，是生物活性纤维素纤维。

海丝纤维（SeaCell fiber）

海丝纤维是用纤维素和海藻制成的新型保健和医疗专用纤维，它是再生纤维素纤维。

海丝纤维采用溶剂纺丝法Lyocell工艺生产，在纺丝液制备前或制备过程中加入海藻成分。

在Lyocell工艺中，纤维素被直接溶解，不会产生衍生物。溶剂为无毒的N—甲基吗啉—N

—氧化物溶液，简称NMMO。通过溶剂法纺丝形成或直接加工成纤维素纤维。在纺丝过程

信息导航　２０１３年第９期针但工丛。　

共同起草．在手套企业联盟标准的基础上制定修改出　台．该标准主要规定了产品的号型、质量、标志、包装、　运输、贮存要求、试验方法和检验规则等内容，标准的　

出台对于仲村镇乃至全县劳保手套产业发展具有突破　性意义．必将推动整个棉纺手套产业实现规范健康有　

序竞争．促进手套产业实现标准化、规模化、集聚化发　

展．进一步提升仲村镇“中国劳保手套名镇”品牌。　摘自中国纺织报２０１３年８月　

海藻纤维性能研究　

研究海藻纤维性能及其纺织加工特点　测试了海　

藻纤维的形态结构、断裂强力、断裂伸长率、摩擦因数、　

质量比电阻、吸湿回潮率和耐酸碱性．并分析了这些性　能对纺织加工的影响　指出：海藻纤维断裂强力较低，　断裂伸长较大．吸湿性和防静电性好，不耐酸，耐碱但　

不耐强碱　认为海藻纤维不适合纯纺．在加工时应注意　控制好温湿度．且染整和日常洗涤适宜在中性或弱碱　

性条件下进行　摘自《棉纺织技术））２０１３年７期　多梳拉舍尔棉型蕾丝面料的过渡设计　

由于棉纱纤维较短．强度偏低，对多梳拉舍尔棉蕾　丝过渡设计存在一些制约因素。为此．通过系统分析大　

量多梳拉舍尔棉蕾丝面料．结合棉纱的特点．阐述了过　渡设计对棉蕾丝面料设计的重要意义　归纳总结了棉　蕾丝面料的过渡元素及其在各类棉蕾丝面料中的应用　

方法．分析了不同的花型排列方式对主体花纹之间的　过渡设计的影响．探讨了原料选择对过渡设计的制约　及解决办法　为多梳拉舍尔棉蕾丝面料的过渡设计提　

供了思路和方法．有助于提高多梳拉舍尔棉蕾丝面料　

设计的总体水平　摘自《纺织学￥￣）２０１３年８期　

棉针织物一浴法低温练漂技术　

将有机类漂白活化剂和仿酶催化剂复配，制备出　新型双氧水低温漂白复合活化剂．并将其应用于棉针　织物双氧水低温练漂工艺　优化的复合活化剂低温练　

漂工艺为：３０％Ｈ　Ｏ　用量１０　ｇ／Ｌ，复合活化剂１．５　ｇ／Ｌ，　

稳定剂ＰＢＴＣＡ用量０．５　ｇ／Ｌ．低温精练剂１　ｇ／Ｌ，ＮａＯＨ　用量１￣／Ｌ．浴比１：１０。６０　ｏＣ处理６０　ｍｉｎ。该工艺处理后　的织物白度可达７１．４４％．强力损失率为２．４％，与传统　

龙源期刊网

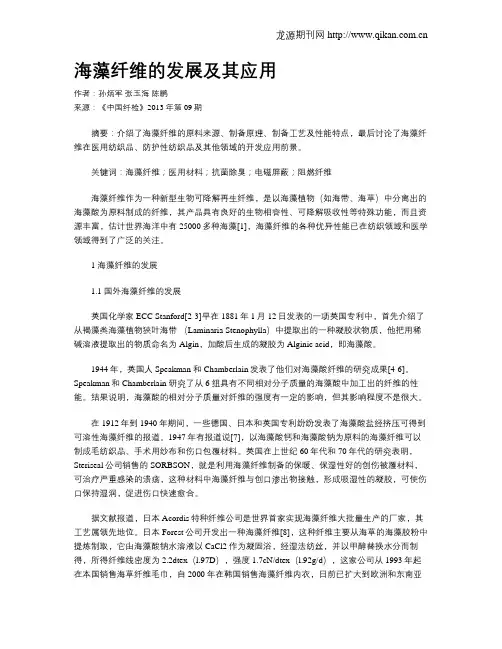

海藻纤维的发展及其应用

作者：孙炳军 张玉海 陈鹏

来源：《中国纤检》2013年第09期

摘要：介绍了海藻纤维的原料来源、制备原理、制备工艺及性能特点，最后讨论了海藻纤维在医用纺织品、防护性纺织品及其他领域的开发应用前景。

关键词：海藻纤维；医用材料；抗菌除臭；电磁屏蔽；阻燃纤维

海藻纤维作为一种新型生物可降解再生纤维，是以海藻植物（如海带、海草）中分离出的海藻酸为原料制成的纤维，其产品具有良好的生物相容性、可降解吸收性等特殊功能，而且资源丰富，估计世界海洋中有25000多种海藻[1]，海藻纤维的各种优异性能已在纺织领域和医学领域得到了广泛的关注。

1 海藻纤维的发展

1.1 国外海藻纤维的发展

英国化学家ECC Stanford[2-3]早在1881年1月12日发表的一项英国专利中，首先介绍了从褐藻类海藻植物狭叶海带 （Laminaria Stenophylla）中提取出的一种凝胶状物质，他把用稀碱溶液提取出的物质命名为Algin，加酸后生成的凝胶为Alginic acid，即海藻酸。

1944年，英国人Speakman 和 Chamberlain发表了他们对海藻酸纤维的研究成果[4-6]。Speakman和Chamberlain 研究了从 6 组具有不同相对分子质量的海藻酸中加工出的纤维的性能。结果说明，海藻酸的相对分子质量对纤维的强度有一定的影响，但其影响程度不是很大。

在1912年到1940年期间，一些德国、日本和英国专利纷纷发表了海藻酸盐经挤压可得到可溶性海藻纤维的报道。1947年有报道说[7]，以海藻酸钙和海藻酸钠为原料的海藻纤维可以制成毛纺织品、手术用纱布和伤口包覆材料。英国在上世纪60年代和70年代的研究表明，Steriseal公司销售的SORBSON，就是利用海藻纤维制备的保暖、保湿性好的创伤被覆材料，可治疗严重感染的溃疡，这种材料中海藻纤维与创口渗出物接触，形成吸湿性的凝胶，可使伤口保持湿润，促进伤口快速愈合。

海藻纤维的制备及其在纺织服装中的应用研究进展

作者：刘秀龙 王云仪

来源：《现代纺织技术》2022年第01期

摘 要：海藻纤维制备方法有湿法纺丝、静电纺丝、微流控纺丝和离心纺丝等，其中湿法纺丝制备的海藻纤维力学性能、耐盐耐洗涤剂性能以及染色性能差，阻碍了其在纺织服装领域的大规模应用。通过纤维改性和功能化改造可改善湿纺海藻纤维性能，拓宽其在纺织服装领域的应用范围。从海藻纤维制备、纺织用海藻纤维性能改性以及纺织用功能型海藻纤维开发3个方面出发，比较海藻纤维不同制备方法间差异并总结纺织服装用海藻纤维力学、耐盐耐洗涤以及染色性能改性方法及纺织用功能型海藻纤维种类。最后指出功能型海藻纤维的制备方法和研究成果的产业化应用是未来的发展方向。

关键词：海藻纤维;制备方法;性能改性;功能型海藻纤维

中图分类号：TS102.6

文献标志码：A

文章编号：1009-265X（2022）01-0026-10

Abstract： The preparation methods of alginate fiber include wet spinning， electrostatic

spinning， microfluidic spinning and centrifugal spinning. Among them， alginate fiber prepared by

wet spinning has poor mechanical properties， salt and detergent resistance and dyeing properties，

which hinder its large-scale application in the field of textiles and garments. Through fiber
