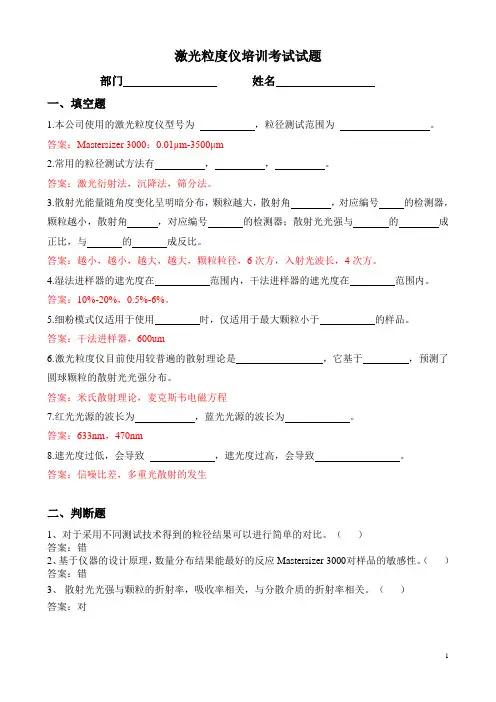

1 激光粒度仪培训考试试题

部门 姓名

一、填空题

1.本公司使用的激光粒度仪型号为 ，粒径测试范围为 。

答案：Mastersizer 3000；0.01μm-3500μm

2.常用的粒径测试方法有 ， ， 。

答案：激光衍射法，沉降法，筛分法。

3.散射光能量随角度变化呈明暗分布，颗粒越大，散射角 ，对应编号 的检测器，颗粒越小，散射角 ，对应编号 的检测器；散射光光强与 的 成正比，与 的 成反比。

答案：越小，越小，越大，越大，颗粒粒径，6次方，入射光波长，4次方。

4.湿法进样器的遮光度在 范围内，干法进样器的遮光度在 范围内。

答案：10%-20%，0.5%-6%。

5.细粉模式仅适用于使用 时，仅适用于最大颗粒小于 的样品。

答案：干法进样器，600um

6.激光粒度仪目前使用较普遍的散射理论是 ，它基于 ，预测了圆球颗粒的散射光光强分布。

答案：米氏散射理论，麦克斯韦电磁方程

7.红光光源的波长为 ，蓝光光源的波长为 。

答案：633nm，470nm

8.遮光度过低，会导致 ，遮光度过高，会导致 。

答案：信噪比差，多重光散射的发生

二、判断题

1、对于采用不同测试技术得到的粒径结果可以进行简单的对比。（ ）

答案：错

2、基于仪器的设计原理，数量分布结果能最好的反应Mastersizer 3000对样品的敏感性。（ ）

第七章 日常维护

§7．1 一般注意事项

在日常存放和使用仪器时，以下几点都是必须做到的：

1、仪器的全套设备不论是否处于工作状态，都应放置在清洁干燥的环境中。

2、粒度仪的全套设备不用时应盖上致密的防尘布。

3、当测完一种样品，必须取下进样料斗，让仪器自动执行清洗料仓程序，确保下一种样品的测量的可靠性。并且用毛刷清除进样料斗上的残余样品。

4、粒度仪测量单元连续开机时间不宜超过5小时。

5、空气压缩机应参照说明书定期更换机油。

6、吸尘器收到的测试废料要定期清理。或当仪器指示负压不足时，必须清理。

7、计算机关机必须按规定的步骤进行，切不可贸然关断电源，否则可能照成难以弥补 的损失。

§7．2 付里叶透镜与准直镜的清洗

当富里叶透镜和准直镜的表面沾上灰尘或其他脏物时，也会造成背景光能上升，使测量结果的可靠性下降。用户应定期检查。一般情况下每半年检查一次。如果环境比较脏，应检查得更频密一些。用户如果发现背景光能比刚交货时有明显上升，那么除了样品测量窗口脏这一原因之外，就是由上述镜子变脏引起的。这时应展开如下清洗步骤：

1、在系统关机后，拔掉测试单元上所有的信号线和电源线；

2、用§3.4.2所用方法将测试单元外罩打开；

3、手动旋下准直激光器的激光射出端部分；（准直镜在激光射出端口）

4、首先取下X旋钮，用螺丝刀将小面板上的三个沉头螺丝旋下，并将小面板取下。用螺丝刀将固定付里叶透镜架的两个沉头螺丝，拨开压板。

5、将Y轴对中旋钮顺时针转动到底。

6、从测试单元的正面抽出已取去X轴对中旋钮的付里叶透镜架；

7、用脱脂棉蘸无水乙醇与无水乙醚的混合溶液（体积比1∶1）轻轻擦拭付里叶透镜，直至异物被除去（注意：透镜清洗时极易划伤，清洗是应掌握尺度，不可粗暴对待）；

8、将擦干净的准直镜和付里叶透镜装回测试单元。

至此，付里叶透镜和准直镜的清洗完成。

31 日常维护

第 1 页 共 7 页 纳米激光粒度仪激光光路偏移是怎么回事 激光粒度仪常见问题解决方法

纳米激光粒度仪作为粉体检测设备，常常会面对多尘环境，测试窗口镜片则是会直接接触粉体样品的光学器件。聚焦透镜或者准直透镜等光学镜片受到使用环境中的浮尘污染或者发生霉菌污染，会使纯洁的测量光束产生杂散光。这些杂散光会混入样品的散射光中干扰测试；测量窗口镜片上的污染物则会直接产生较强的散射光。因此，光学镜片污染是激光粒度仪测试结果漂移的首要元凶。应对方法紧要是尽量让仪器处于干燥无尘的工作环境。常常依照操作规程清洗镜片，保证光学镜片的清洁。

光电探测器及其放大电路参数漂移：这类问题应当属于仪器制造质量水平问题，一般来说任何电子电路和光电探测器都有工况漂移问题，差别只是漂移量不同。这类问题通常仪器用户本身是无法解决的，需要仪器制造商对仪器进行专门的电路工况系数校准。某些高水平的仪器，能够自行校准自身电路工况漂移。

第 2 页 共 7 页

测量参数、测量条件变动：分析模型、样品测量参数、测试环境（例如湿度、测试介质温度等）都有可能影响测试数据。我们首先要保证测试的分析模型、样品测量参数（特别是样品折射率）选择正确。测试环境的影响，视不同样品和仪器工作环境不同，影响也差别很大，很难简单举例说明。需要实在情况实在分析。

激光光路偏移：激光器是会发热的器件，工作周期内，它们会周而复始的发热—降温—发热。任何物体都会有热胀冷缩现象，几何尺寸会随温度变化而变化。而激光粒度仪光路装配精度要求特别高，随着仪器使用周期延长，光路几乎不可避开的会显现偏移现象。光路偏移，会导致测量光束光能衰减、探测器排布角度发生漂移，从而导致测量数据漂移。应对这个问题紧要靠仪器制造商从仪器设计上尽量削减显现光路偏移的可能性，同时定期校准光路也是特别紧要的方法。

第 3 页 共 7 页 进样系统的循环、分散效能波动这个环节导致的数据漂移比较隐匿，所以简单被忽视。样品循环系统使用的介质特性、介质流速（干法仪器而言则是气压和气流量）、超声分散设备的工况、水泵转速这几个要点会明显影响测试数据，需要细心关注。

第 1 页 共 6 页 如何看粒度仪的品质好坏及选购技巧 粒度仪技术指标

激光粒度仪在医药行业具有紧要应用，能够保障不由于药剂微粒的物理属性而影响药物品质。 可依据粒度仪以下特点来选购：

（1）灵敏度：指两个粒度相差很小（如

激光粒度仪在医药行业具有紧要应用，能够保障不由于药剂微粒的物理属性而影响药物品质。

可依据粒度仪以下特点来选购：

（1）灵敏度：指两个粒度相差很小（如D50 相差 1μm）时，分析结果的变化量。

（2）辨别力：辨别力指在认定误差遵奉并服从正态分布条件下，在给定置信度（通常取 99.7%，有时也取 95%）下能检出被测物质的最小量值。

（3）重复性（又称精度 Precision），是指多次重复测量同一样品时各次测定值之间彼此相互一致的程度。

（4）精准度（Accuracy），是指确定试验条件下测定的结果平均值与真值相符合的程度。这里的“真值”指有证标准物质证书上给出的标称值，实际上任何定值方法包括确定法都有误差，这个标准值只是真值的较为牢靠的貌似值。

选择精准度和重复性好的选激光粒度仪，以确保测试数据的精准明确和客观。

1、选用合适的粒度测量范围，粒度范围宽适合的应用广。看超 第 2 页 共 6 页 出主检测器面积的小粒子散射如何检测能够帮忙你挑到更好的仪器，而全范围直接检测也能供应良好的参考。

2、选择激光器时应关注起功率，功率过小会造成散射光能量低，降低灵敏度。气体光源稳定性较固体光源更好。

3、激光衍射光环半径越小越好，才能避开小粒子信/噪比降低而漏检的几率。

4、应接受完全的米氏理论，而不是貌似的米氏理论，才能避开因适用范围受限制造成的漏检几率增大等。

5、接受NIST标准粒子检测仪器的精准性和重复性指标。

6、循环扫描测试次数越多，平均结果的精准性越好，因此扫描速度越高越好。

7、仪器是否符合国际标准，仪器的拆卸、清洗是否便利等，都应在选购中进行考虑。
