矿井信号提升系统基本知识及基本要求学习知识
在矿井中，绞车司机开停绞车都是在信号的指使下进行各种操作的，各种信号是由信号工通过信号系统发送的；该系统工作性能的优劣直接影响提升机的安全运行。提升信号是信号工与提升机操作工之间直接联系的工具，为了保证我们在生产、销售过程中能够熟悉、清楚有关提升信号的要求及规定，下面简要阐述了基本要求及规定：
一、提升信号系统的作用及组成
提升信号系统有电源变压器、开关、按钮、信号指示灯、电铃或电笛、继电器（PLC）及其它电器元件组成。一套完整的提升信号系统应包括以下五部分：
1、工作信号。正常的提升作业信号，应能区分出各种作业放式的开车信号及停车信号；
2、事故信号。出现事故或紧急状态时，发出信号可以立即实现安全制动。
3、检修信号。进行检修使用的信号；
4、各种安全保护信号。作用是保证提升系统在正常工作时，运行的各个环节能够准确有序、安全可靠的动作
5、通信系统。主信号工与提升机操作工之间、井口信号工与井底信号工之间进行直接联络的工具。
二、对提升信号的基本要求和规定
1、对提升信号设备的基本要求
（1）信号电源的额定供电电压不得超过127，并设置独立的信号电源变压器及电源指示灯，信号装置的直接供电线路上严禁分接其它任何负荷。
（2）信号电缆应采用铠装或非铠装通信电缆、橡套电缆或MMV塑力缆。
（3）井筒和巷道内的通信和信号电缆应与电力电缆分挂在井筒两侧；如受条件限制，在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在距电力电缆上放0.1m以上的地方；
2、对提升信号的要求
（1）工作信号必须声光兼备，警报信号必须为音响信号，指示信号一般为灯光信号；
（2）《煤矿安全规程》第三百九十三条规定：每一提升装置，必须装有井底信号工发给井口信号工或从口信号工发给绞车司机的信号装置；井口信号装置必须与绞车的控制回路相闭锁，只有井口信号工发出信号后，绞车才能启动。除有常用的信号装置外，还必须有备用信号装置。井底车场与井口之间，井口与绞车司机台之间，除有上述信号装置外，还必须装设有直通电话。一套提升装置服务几个水平使用时，从各水平发出的信号必须有区别。

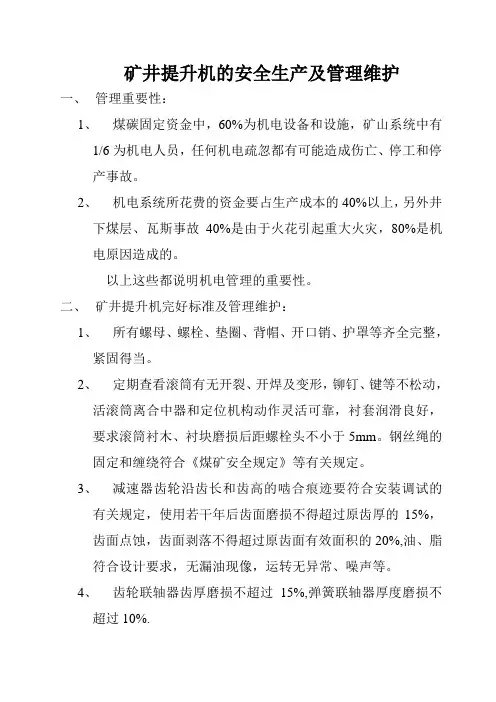

矿井提升机的安全生产及管理维护
一、 管理重要性：
1、 煤碳固定资金中，60%为机电设备和设施，矿山系统中有1/6为机电人员，任何机电疏忽都有可能造成伤亡、停工和停产事故。
2、 机电系统所花费的资金要占生产成本的40%以上，另外井下煤层、瓦斯事故40%是由于火花引起重大火灾，80%是机电原因造成的。
以上这些都说明机电管理的重要性。
二、 矿井提升机完好标准及管理维护：
1、 所有螺母、螺栓、垫圈、背帽、开口销、护罩等齐全完整，紧固得当。
2、 定期查看滚筒有无开裂、开焊及变形，铆钉、键等不松动，活滚筒离合中器和定位机构动作灵活可靠，衬套润滑良好，要求滚筒衬木、衬块磨损后距螺栓头不小于5mm。钢丝绳的固定和缠绕符合《煤矿安全规定》等有关规定。
3、 减速器齿轮沿齿长和齿高的啮合痕迹要符合安装调试的有关规定，使用若干年后齿面磨损不得超过原齿厚的15%，齿面点蚀，齿面剥落不得超过原齿面有效面积的20%,油、脂符合设计要求，无漏油现像，运转无异常、噪声等。
4、 齿轮联轴器齿厚磨损不超过15%,弹簧联轴器厚度磨损不超过10%. 5、 主轴承和减速器轴的水平度偏差不超过0.2mm%,滚动轴承的温度不应超过75℃，滑动轴承的温度不应超过65℃。
6、 制动系统各轴销无松动，不缺油，闸盘无磨损变形，闸瓦与闸盘接触严密，松闸后间隙不小于2mm，如闸瓦磨损达2mm时，需及时调整，以免影响制动力矩，同时检查闸瓦磨损开关是否起作用。
7、 更换闸瓦应逐步交替更换，先换上的一付让它工作一段时间，接触面达到要求后再换另一付，这样即保证运转安全又不影响生产。
8、 要经常检查制动盘和闸瓦工作表面，是否沾有油污，如有必须清洁干净，并及时处理盘形制动器和调绳装置渗油处，避免闸盘和闸瓦沾油，导致摩擦系数降低，影响制动力矩。如果抱不住闸，将造成严重的设备和人身事故。
9、 双筒提升机在进行调绳时，容器必须空载，不得升降人员和物料。为了安全，将游动卷筒容器上提到开口停车位置，并锁住游动卷筒，操纵固定卷筒进行调整绳长。
矿井提升系统安全检查表
检查时间： 年 月 日
序号 检查项目 检查内容 检查结果 备注
1 矿用产品安全标志 是否有矿用产品安全标志。
2 检测检验 提升设备及用于提升人员的罐笼、防坠器、斜井人车、钢丝绳是否由有资质的检测检验机构按规定的检测周期进行检测。
3 特种作业人员资格 特种作业人员，是否取得特种作业操作资格证书。
4 绞车司机配备 在交接班、人员上下井时间内，非计算机控制的提升机，应由正司机开车，副司机在场监护。
5
机 房 机房或硐室应有照明装置，照明应用白光，应有应急照明设施。
6 机房或硐室不应存放易燃、易爆和有毒物品，应配备灭火器，灭火器应在有效期限内，取灭火器不应需要任何工具。设备应有防护栅栏、警示牌
7 是否悬挂了操作人员资格证、点检记录本、交接班记录本、安全教育培训记录本、检修记录本、人员进出登记本、运行记录本、液压系统图、机电原理图、提升系统示意图等。
被检查单位负责人签名： 检查组成员签名： 附件6
平煤股份十三矿职教中心
课 程 名 称
授 课 班 级
教师（签名）
教 研 组 别
年 月 日
说明：
本课程采用教材版本
本 课 程 总 学 时
教 案 上 交 时 间
教研组长审阅（签名）
教务审阅（签名）
教学主任审阅（签名）
本教案评审情况
十三矿职教中心《矿井提升系统》课程
教师：
课题章节 第一节 矿井提升系统概述
第二节 提升容器及其附属装置
授课班级 提升机操作资格培训
教学目的 掌握知识：罐笼、箕斗和矿车的结构和《煤矿安全规程》对提升容器结构、罐道和卸载曲轨的有关规定。
训练能力：跑车防护装置的试验
课时分配
（90分钟） 组织教学 2分钟 布置作业 2分钟
复习旧课 5分钟 小 结 3分钟
讲授新课 75分钟 其 他 3分钟
重点难点 重点：
难点：
教学方法 讲授法
教 具 多媒体
作业布置 课后作业
参考资料 《主提升机司机》
【组织教学】（2分钟）检查出勤、装束、精神状态、师生互相问候。调动学员激情、调节课堂气氛。（调整情绪、提起精神）
【导入新课】（2分钟）
矿井提升系统是矿井生产系统中得重要环节，是联系体面和井下的咽喉要道。矿井提升系统担负着提升全矿井的煤、矸石、材料、设备及人员的重要工作，在矿井生产中有特别重要的地位。
