道桥施工组织课程设计

1

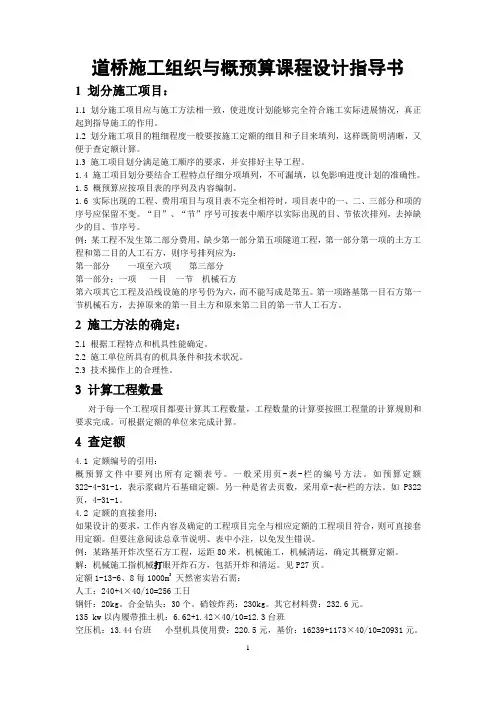

道桥施工组织与概预算课程设计指导书

1 划分施工项目：

1.1 划分施工项目应与施工方法相一致，使进度计划能够完全符合施工实际进展情况，真正起到指导施工的作用。

1.2 划分施工项目的粗细程度一般要按施工定额的细目和子目来填列，这样既简明清晰，又便于查定额计算。

1.3 施工项目划分满足施工顺序的要求，并安排好主导工程。

1.4 施工项目划分要结合工程特点仔细分项填列，不可漏填，以免影响进度计划的准确性。

1.5 概预算应按项目表的序列及内容编制。

1.6 实际出现的工程、费用项目与项目表不完全相符时，项目表中的一、二、三部分和项的序号应保留不变。“目”、“节”序号可按表中顺序以实际出现的目、节依次排列，去掉缺少的目、节序号。

例：某工程不发生第二部分费用，缺少第一部分第五项隧道工程，第一部分第一项的土方工程和第二目的人工石方，则序号排列应为：

第一部分 一项至六项 第三部分

第一部分：一项 一目 一节 机械石方

第六项其它工程及沿线设施的序号仍为六，而不能写成是第五。第一项路基第一目石方第一节机械石方，去掉原来的第一目土方和原来第二目的第一节人工石方。

2 施工方法的确定：

2.1 根据工程特点和机具性能确定。

2.2 施工单位所具有的机具条件和技术状况。

2.3 技术操作上的合理性。

3 计算工程数量

对于每一个工程项目都要计算其工程数量，工程数量的计算要按照工程量的计算规则和要求完成。可根据定额的单位来完成计算。

4 查定额

4.1 定额编号的引用：

概预算文件中要列出所有定额表号。一般采用页-表-栏的编号方法。如预算定额322-4-31-1，表示浆砌片石基础定额。另一种是省去页数，采用章-表-栏的方法。如P322页，4-31-1。

4.2 定额的直接套用：

如果设计的要求，工作内容及确定的工程项目完全与相应定额的工程项目符合，则可直接套用定额。但要注意阅读总章节说明、表中小注，以免发生错误。

《桥梁工程施工组织》课程设计

任务书与指导书

一、目的要求

在学生学完《桥梁施工组织与管理基础》及有关专业课程后，在老师的指导下，独立完成桥梁工程项目的施工组织文件的编制。通过课程设计，巩固课堂所学的知识，加深对施工组织的原则、特点、施工组织方法、工序相互关系及优化方法等基本知识的理解，参与组织桥梁施工现场的管理工作的实用技术训练。

二、设计题目

某桥梁工程施工组织设计

（一）、设计资料见《4-20m中桥施工图(公路Ⅰ级)(万意）)，主要有：

1、工程概况和工程特点；

2、施工组织设计的基础资料；

3、施工条件；

4、有关调查资料。

（二）、设计依据

1、上级有关合同文件，设计图纸及前一阶段的施工组织设计；

2、施工条件；

3、部省颁布的有关规定、定额、规程等。

三、设计方法与设计内容

1、分析设计资料 2 、完成作业工期表

3 、完成工程进度图的编制。

4、 完成桥梁施工的场地布置

5、完成桥梁施工的质量管理

6、完成桥梁施工的安全管理

7 、编写说明

8 、复核、装订文件

四、设计要求：

（一）、基本资料：

1、横道图绘在厘米格纸，并应有工程项目，施工日期，进度线，劳力需要量图，图例，说明等内容。图幅为 3 号。 也可采用计算机打印图纸。

2、网络图应表示出关键线路，工序时间及时差用表格法计算。

3、说明书应简述施工组织及方法，施工班制，工期，劳力不均匀系数等。

4、本施工期内每月考虑公休假2天，雨天1天。

5、施工工期：单号同学：2010-2-1~2010-12-1；双号同学：2010-4-10~2011-2-10。

6、劳力最高人数为150人。

7、本工程以机械施工为主，自采材料料场距桥址10公里。

8、独立完成作业，图表符合规定，文字书写整洁。

9、材料供应特殊要求及其他未尽事宜由老师设定。

（二）、交阅的作业成果

1、设计说明

2、网络图及计算资料

工 程 概 况

本工程为某市市政工程之一的内环线高架二期工程的一个标段。工程位于环城西路的两铁路之间，全长1692.82m，其中271.2m为空心板梁结构，其余1421.62m为脊骨梁结构。在脊骨梁范围内，按高架桥的总体设计布局，在乙马路交叉口的南侧设置了一对上下匝道，见图5-74工程平面图，因此分为标准段脊骨梁和匝道加减速变宽段脊骨梁两部分。脊骨梁标准段梁宽为18m，匝道加减速变宽段桥梁宽从18m，变化到36m，见图5-75。

本工程基础采用钻孔灌注桩桩基，独立式承台基础。钻孔灌注桩桩径分别为φ1000mm和φ1200mm两种，桩长为54～60m不等。板梁结构的墩身断面为1500mm×1500mm，分为双肢墩和三肢墩，脊骨梁标准段墩身断面为4000mm×1000mm，均为单肢墩。加减速变宽段主墩断面4000mm×1000mm，辅墩断面1500mm×1500mm，分双脚墩和三肢墩，匝道均为单支墩，断面为1600mm×1200mm。板梁段盖梁为十字形断面，高2.52m，总宽2.2m。脊骨梁段的上部结构由当中的脊骨梁和两则的大挑悬臂板组成，不设盖梁，标准段脊骨箱梁为高1.8m、宽4.4m的空腹箱梁，加减速变宽段脊骨梁为不对称变宽，脊骨箱梁宽度从4.4m加宽到22.2m，从单室增加到5室的空腹箱梁。大挑悬臂板根部高1m，悬臂长度6.55m脊骨梁的结构形式为五跨一联的连续预应力混凝土梁。

图5-74 高架桥平面示意图

图5-75 脊骨梁剖面图

本工程主要实物量见表5-27。

主 要 实 物 量 表 5-27

部位 项目 单位 数量 部位 项目 单位 数量

基础 钻孔灌注桩 m3 18872.8

上

部

结

构 脊骨箱梁 M3 7464.21

根 316 悬臂板 M3 8349.23

承台 m3 3870.18 纵向预应力束 t 409.13

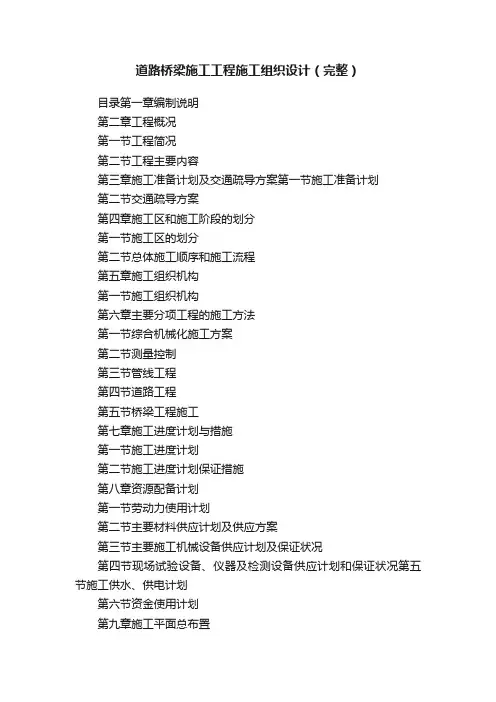

道路桥梁施工工程施工组织设计（完整）

目录第一章编制说明

第二章工程概况

第一节工程简况

第二节工程主要内容

第三章施工准备计划及交通疏导方案第一节施工准备计划

第二节交通疏导方案

第四章施工区和施工阶段的划分

第一节施工区的划分

第二节总体施工顺序和施工流程

第五章施工组织机构

第一节施工组织机构

第六章主要分项工程的施工方法

第一节综合机械化施工方案

第二节测量控制

第三节管线工程

第四节道路工程

第五节桥梁工程施工

第七章施工进度计划与措施

第一节施工进度计划

第二节施工进度计划保证措施

第八章资源配备计划

第一节劳动力使用计划

第二节主要材料供应计划及供应方案

第三节主要施工机械设备供应计划及保证状况

第四节现场试验设备、仪器及检测设备供应计划和保证状况第五节施工供水、供电计划

第六节资金使用计划

第九章施工平面总布置 第一节布置的基本原则

第二节施工规划及布置

第三节施工水电用量计算

第四节现场临时用电计划

第十章质量、安全保证措施

第一节质量保证

第二节本工程质量总目标

第三节企业质量保证体系

第四节质量奖罚说明、质量保证措施及质量承诺

第五节安全保证措施

第十一章文明施工及环境保护

第一节文明施工

第二节文明施工措施

第三节环境保护措施

第十二章工程保修承诺及措施

第一节竣工资料

第二节工程维修及回访

第十三章施工节约措施

第十四章管线、房屋保护方案及措施

第一节已完成管线保护方案及措施

第二节房屋保护方案及措施

第三节各项承诺

第十五章成品保护措施

第十六章施工协调与配合

附表一拟投入本工程的主要施工设备表

附表二拟配备本工程的试验和检测仪器设备表附表三劳动力计划表

附表四计划开、竣工日期和施工进度网络图附表五施工总平面图

附表六临时用地表

第一章编制说明 （一）编制依据

1. 招标文件；

2. 招标施工图纸；

3. 招标答疑；

4. 现场踏勘情况；

（二）执行的规范、规程和规定
