单片机原理与应用课后习题答案

  • 格式：doc
  • 大小：362.50 KB
  • 文档页数：33

word

1 / 33 课后思考题级习题答案

思考题与习题1

一、填空

通用型 和 专用型 。

微控制器 和 单片微型计算机 。

二、简答

1.什么是单片机？

答：单片机也称微控制器，它是将中央处理器、程序处理器、数据处理器、输入/输出接口、定时/计数器串行口、系统总线等集成在一个半导体芯片上的微计算机，因此又称为单片微型计算机，简称为单片机。

2.简述单片机的特点和应用领域。

答：〔1〕单片机体积小，应用系统结构简单，能满足很多应用领域对硬件功能的要求。

〔2〕单片机的可靠性高。

〔3〕单片机的指令系统简单，易学易用。

〔4〕单片机的开展迅速，特别是最近几年，单片机的部结构越来越完善。

3.写出AT89S51与AT89S52芯片的主要区别。

部程序存储区容量不同，52的程序存储空间为8K，部数据存储空间为256B，中断源8个，定时器／计数器有3个，而51的程序存储空间为4K，部数据存储空间为128B，中断源5个，定时器／计数器有2个。

思考题与习题2

一、填空题

1.如果〔PSW〕=10H, 如此部RAM工作存放器区的当前存放器是第二

组存放器，8个存放器的单元地址为 10H ~ 17H 。

2.为寻址程序状态字F0位，可使用的地址和符号有 PSW.5 、

0D0H.5 、 F0 和 0D5H 。

3.单片机复位后，〔SP〕= 07H ，P0~P3= FFH ，PC= 0000H ，PSW= 00H

A= 00H 。

PC 决定的，由于AT89S51单片机的PC是 16 位的，所以最大寻址围为 64KB 。

5.写出位地址为20H所在的位，字节地址 24H.0 。

07H ，最低位的位地址为 00H 。

MHz6OSCf，如此一个时钟周期为，一个机器周期为2us。

8. AT89S51单片机共有26个特殊功能存放器。

9. AT89S51单片机片外数据存储器最多可以扩展64KB。

10.如果CPU从片外ROM的0000H单元开始执行程序，那么EA引脚应接

低电平。

二、选择题

1.PC的值是〔 C 〕。 word

2 / 33

2.对程序计数器PC的操作是〔 A 〕。

C.通过加“1〞指令进展的 D.通过减“1〞指令进展

3.在AT89S51单片机中P0口作为〔 D 〕。

4. 在AT89S51单片机中〔 C 〕。

三、简答题

EA引脚有何功能？如果使用片ROM，该引脚该如何处理？

答：

EA为该引脚的第一功能，为访问程序存储器控制信号。

如果使用片ROM，如此EA信号为高电平。

2.什么是指令周期，机器周期和时钟周期？

答：指令周期是CPU每取出并执行一条指令所需的全部时间；机器周期是CPU完成一个根本操作所需要的时间。时钟周期是指计算机主时钟的周期时间。

3.堆栈的作用是什么？在程序设计时，为什么要对堆栈指针SP重新赋值？答：堆栈是一个特殊的存储区，主要功能是暂时存放数据和地址，通常用来保护断点和现场；堆栈指针SP复位后指向07H单元，00H-1FH为工作存放器区，20H-2FH为位寻址区，这些单元有其他功能，因此在程序设计时，需要对SP重新赋值。

4.单片机复位有几种方法？

答：1、上电复位 2、按键复位 3、看门狗复位 4、软件复位

5. AT89S51单片机运行出错或程序陷入死循环时，如何摆脱困境？

可以采用复位键进展复位，使单片机初始化，也可以在软件中使用看门狗。

6. AT89S51单片机P0~P3口的驱动能力如何？如果想获得较大的驱动能力，采用低电平输出还是高电平输出？

答：P0口每位可驱动8个LSTTL输入，而P1.P2.P3口的每一位的驱动能力，只有P0口的一半。当P0口的某位为高电平时，可提供400μA的电流；当P0口的某位为低电平〔0.45V〕时，可提供3.2mA的灌电流，如低电平允许提高，灌电流可相应加大。所以，任何一个口要想获得较大的驱动能力，只能用低电平输出。

7. AT89S51单片机部RAM低128单元划分为几个局部？每局部有什么特点？

答：工作存放器区、位寻址区、用户RAM区。

每局部特点如下：00H-1FH为工作存放器区，共32个单元，被分为4组，每组有八个存放器〔R0-R7〕。任意时刻，CPU只能使用一组存放器，当前正在使用的存放器组被称为当前存放器。在程序运行过程中如果不使用的存放器也可以作为RAM使用。

20H-2FH为位寻址区，共16个单元。这16个单元可以作为字节单元使用，同时这16个单元的每一位也可以单独使用，即位寻址。

30H-7FH为用户RAM区，用于存放各种数据、中间结果，起到数据缓冲的作用。在实际使用中，常需要把堆栈设在用户RAM中。 word

3 / 33 8. AT89S51单片机的片都包含了哪些功能部件？各个功能部件主要的功能是什么？

答：1个微处理器〔CPU〕；

128个数据存储器〔RAM〕单元；

4KB Flash程序存储器；

4个8位可编程并行I/O口；

1个全双工串行口；

2个16位定时器/计数器；

1个看门狗定时器；

1个中断系统，5个中断源，2个优先级；

26个特殊功能存放器〔SFR〕；

1个看门狗定时器。

9.程序存储器的空间中，有5个特殊单元，分别对应AT89S51单片机5个中断源的入口地址，写出这些单元的地址与对应的中断源。

中断源 中断入口地址

外部中断0 0003H

定时/计数器0溢出中断 000BH

外部中断1 0013H

定时/计数器1溢出中断 001BH

串行中断 0023H

10. AT89S51单片机有几个存储器空间？画出它的存储器结构图。

AT89S51单片机的有3个存储器空间，即片片外统一编制的程序存储器，片数据存储器和片外数据存储器。

11.什么是空闲方式？怎样进入和退出空闲方式？

答：空闲方式：CPU处于休眠的状态，而片所有其他外围设备保持工作状态，即振荡器保持工作，时钟脉冲继续输出到中断、串行口、定时器等功能部件，使它们继续工作，但时钟脉冲不再送到CPU，因而CPU停止工作。

进入：每当CPU执行一条将IDL位置1 的指令，就使它进入空闲方式，CPU即停止工作，进入空闲方式。

退出：两种：一是被允许的中断源请求中断时，由部的硬件电路清0 IDL位，终止空闲方式；另一种方式是硬件复位。RST引脚上的复位信号直接将IDL为清0，从而使单片机退出空闲方式。 word

4 / 33 12.什么是掉电方式？怎样进入和退出掉电方式？

答：掉电：振荡器停止工作，单片机部所有的功能部件全部停止工作。

进入：CPU执行一条将PD位置1的指令，就使单片机进入掉电方式。

退出：唯一的方法是硬件复位，复位后单片机部特殊功能存放器的容被初始化，PCON=0，从而退出掉电方式。

13.AT89S51单片机的控制信号引脚有哪些？说出其功能。

答：

RST(9脚)：复位信号输入端，高电平有效。当振荡器工作时，RST引脚出现两个机器周期以上高电平将使单片机复位。

ALE (30脚)：地址锁存控制信号。当访问外部程序存储器或数据存储器时，ALE输出脉冲用于锁存低8位地址。

PSEN(29脚)：程序储存允许输出端，是外部程序存储器的读选通信号，低电平有效。当AT89S51 从外部程序存储器取指令时，每个机器周期两次PSEN有效，即输出两个脉冲。当访问外部数据存储器，不会出现两次有效的PSEN信号。

EA(31脚)： EA为该引脚的第一功能，为访问程序存储器控制信号。当EA信号为低电平时，对ROM的读操作限定在外部程序存储器；而当EA信号为高电平时，如此对ROM的读操作是从部程序存储器开始，并可延续至外部程序存储器。

四、设计一个电路，使单片机的P0口能驱动8只发光二极管。

思考题与习题3

思考题与习题3

一、 填空

1.假定外部数据存储器3000H单元的容为50H，执行如下指令后，累加器A 中的容为 50H 。

MOV DPTR,#3000H

MOVX A，DPTR

2.假定累加器A中的容为30H，DPTR中的容为2000H，执行指令：

MOVC A，A+DPTR

后，把程序存储器 2030H 单元的容送入累加器A中。

3.(30H)=21H，(31H)=04H，说明如下程序的功能,执行后(30H)=

04H ，(31H)= 21H 。

PUSH 30H

PUSH 31H

POP 30H

POP 31H word

5 / 33 4.程序执行前，在AT89S51单片机片RAM中，〔A〕=33H，〔R0〕=28H，〔28H〕=0BCH，写出执行如下程序后，〔A〕 = 63H 。

ANL A,#60H

ORL 28H,A

XRL A,R0

CPL A

MOVC指令 。

MOVX指令 。

7.执行如下三条指令后，20H单元的容是 0FH

M O V R 0，＃20H

M O V 40H，＃0 F H

M O V ﹫R 0，40H

二、判断

判断以下指令的正误。

(1) MOV R1,R2 ×

(2)MOV 20H,R3 ×

(3)DEC DPTR ×

(4)INC DPTR √

(5)MOVX A,R1 √

(6)MOVC A,DPTR ×

(7)PUSH DPTR ×

(8)CLR R1 ×

(9)MOV 20H,30H √

(10)MOV F0,C √

(11) CPL R7 ×

(12)RC A ×

三、简答

共有哪几种寻址方式？试举例说明。

(1)存放器寻址方式 MOV A,R2

(2)直接寻址方式 MOV A,30H

(3)存放器间接寻址方式MOV A,R0

合集下载

单片机原理与应用复习资料

单片机原理与应用复习资料

1 单片机原理及应用考试复习知识点

第1章 计算机基础知识

考试知识点：

1、各种进制之间的转换

（1）各种进制转换为十进制数

方法：各位按权展开相加即可。

（2）十进制数转换为各种进制

方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。

（3）二进制数与十六进制数之间的相互转换

方法：每四位二进制转换为一位十六进制数。

2、带符号数的三种表示方法

（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。

（2）反码：正数的反码与原码相同。负数的反码把原码的最高位不变，其余各位求反。

（3）补码：正数的补码与原码相同。负数的补码为反码加1。

原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。

3、计算机中使用的编码

（1）BCD码：每4位二进制数对应1位十进制数。

（2）ASCII码：7位二进制数表示字符。0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。

第2章 80C51单片机的硬件结构

考试知识点：

1、80C51单片机的内部逻辑结构

单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。

（1）中央处理器CPU

包括运算器和控制器。

运算电路以ALU为核心，完成算术运算和逻辑运算，运算结果存放于ACC中，运算结果的特征存放于PSW中。

控制电路是单片机的指挥控制部件，保证单片机各部分能自动而协调地工作。程序计数器PC是一个16位寄存器，PC的内容为将要执行的下一条指令地址，具有自动加1功能，以实现程序的顺序执行。

（2）存储器

分类：

随机存取存储器RAM：能读能写，信息在关机后消失。可分为静态RAM（SRAM）和动态RAM（DRAM）两种。

只读存储器：信息在关机后不会消失。

掩膜ROM：信息在出厂时由厂家一次性写入。

单片机原理及应用试题及答案

单片机原理及应用试题及答案

单片机原理及应用试题一

一、填空题（每空1分，共20分）

1、计算机的系统总线有地址总线、控制总线和 数据总线。

2、通常、单片机上电复位时PC= 0000H，SP= 07H；而工作寄存器则缺省采用第 00 组，这组寄存器的地址范围是从00H~ 07H。

3、JZ e 的操作码地址为1000H，e=20H，它转移的目标地址为1022H。

4、汇编语言中可以使用伪指令，它们不是真正的指令，只是用来对汇编过程进行某种控制。

5、假定累加器A的内容30H，执行指令：

1000H：MOVC A，@A+PC

后，把程序存储器1031H单元的内容送累加器A中。

6、MCS-51单片机访问外部存储器时，利用ALE信号锁存来自P0口的低8位地址信号。

7、MCS-51单片机8031中有 2 个 16 位的定时/计数器，可以被设定的工作方式有四 种。

8、MCS-51单片机有 5 个中断源，可分为 2 个中断优先级。上电复位时 外部中断0 中断源的最高。

9、用串行口扩展并行口时，串行接口的工作方式应选为方式0。

10、半导体存储器的最重要的两个指标是 存储容量 和 存储速度 。

11、若某8位D/A转换器的输出满刻度电压为+5V，则D/A转换器的分辨率为5/255=0.0196V。

12、写8255A控制字时，需将A1、A0置为11。

二、选择题（从备选答案中选择一个正确答案，并将代号写在括号内。每题1分，共10分）

1、在CPU内部，反映程序运行状态或反映运算结果的一些特征寄存器是（ B ）

（A）PC （B）PSW （C）A （D）SP

2、要用传送指令访问MCS-51片外RAM，它的指令操作码助记符应是（ B ）

（A）MOV （B）MOVX （C）MOVC （D）以上都是

3、指令ALMP的跳转范围是（C）

（A）256B （B）1KB （C）2KB （D）64KB

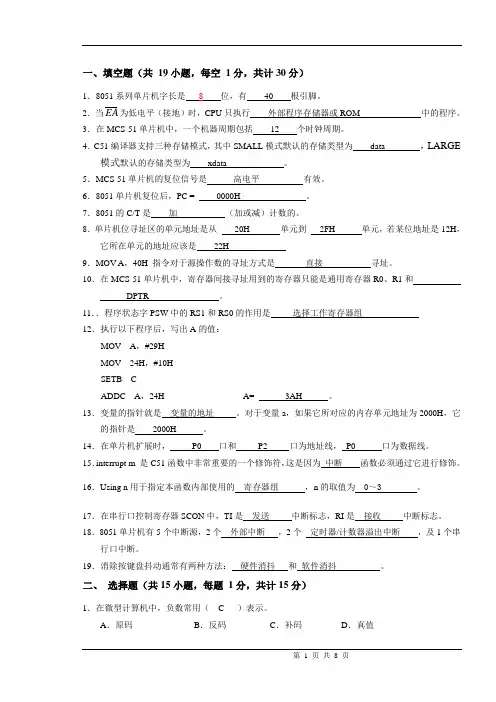

单片机原理与应用试卷7答案

单片机原理与应用试卷7答案

第 1 页 共 8 页 一、填空题（共 19小题，每空 1分，共计30分）

1．8051系列单片机字长是 8 位，有 40 根引脚。

2．当EA为低电平（接地）时，CPU只执行 外部程序存储器或ROM 中的程序。

3．在MCS-51单片机中，一个机器周期包括 12 个时钟周期。

4．C51编译器支持三种存储模式，其中SMALL模式默认的存储类型为 data ，LARGE模式默认的存储类型为 xdata 。

5．MCS-51单片机的复位信号是 高电平 有效。

6．8051单片机复位后，PC = 0000H 。

7．8051的C/T是 加 （加或减）计数的。

8．单片机位寻址区的单元地址是从 20H 单元到 2FH 单元，若某位地址是12H，它所在单元的地址应该是 22H

9．MOV A，40H 指令对于源操作数的寻址方式是 直接 寻址。

10．在MCS-51单片机中，寄存器间接寻址用到的寄存器只能是通用寄存器R0、R1和

DPTR 。

11．．程序状态字PSW中的RS1和RS0的作用是 选择工作寄存器组

12．执行以下程序后，写出A的值：

MOV A，#29H

MOV 24H，#10H

SETB C

ADDC A，24H A= 3AH 。

单片机原理与应用设计复习资料

单片机原理与应用设计复习资料

单片机复习资料------叶新颖

1 一、填空题：

1、89C51内部有 16 字节可位寻址的字节单元，共有 128 个可位寻址位，位地址范围是从 00H ~ 7FH。

2、若MSC-51单片机的fosc=6MHz，则其执行一条除法指令的时间为 8µs 。

注：机器周期Tcy=12/fosc=12/6×106=2µs；乘、除法指令占用4个机器周期，固T=2×4µs=8µs。

3、复位操作后，89C51程序执行的起始地址是 0000H 。 注：见附6 即PC复位后的值

4、单片机的定时/计数器作为计数方式时，外部事件的最高计数频率为晶振频率的 1/24 。

5、 用位寻址方式禁止外部中断1的中断使能： CLR EX1 ；允许T0的计数溢出中断使能： SETB ET0 ；

设置外部中断1中断为高优先级中断：SETB PX1 ；清除串行口输出中断标志： CLR ES 。见附表

6、MCS51单片机指令寻址方式有：寄存器寻址、直接寻址、立即寻址、寄存器间接寻址、基址寄存器加变址寄存器寻址、位寻址、相对寻址 7种。访问片外RAM时，采用寄存器间接寻址方式，访问ROM时，采用的是寄存器寻址方式。

7、MCS-51单片机的程序计数器PC是一个 16 位的计数器，寻址范围达到 64KB 。

8、计算机中按功能把总线分为 数据总线（DB） 、 控制总线（CB）和 地址总线（AB） 。

9、89C51用于区分内外部程序存储器的引脚是EA，使用片内存储器应将其置为 高 电平。

10、单片机内部数据传送指令 MOV 用于单片机内部RAM单元及寄存器之间，单片机与外部数据传送指令 MOVX 用于单片机内部与外部RAM或I/O接口之间， MOVC 指令用于单片机内部与外部ROM之间的查表。

11、编程序时，一般在中断服务子程序和调用子程序中需用保护和恢复现场，保护现场用 PUSH 指令，

恢复现场用 POP 指令。
