实验三网络互连操作实验

格式：doc
大小：1.00 MB
文档页数：22

8 实验三网络互连操作实验

一、实验目的

1. 理解网络互联的基本原理

2．认识路由器的端口、型号

3. 掌握路由器的路由配置

二、实验环境与设备

本实验在PC机上利用模拟软件Packet Tracer进行操作。

三、实验内容

1. 路由器接口的配置

2. 静态路由配置

3. 默认路由配置

4. 动态路由配置

四、实验步骤

1. 认识路由器的接口

（1）Console口：使用专用配置线缆（一头是RJ45水晶头，一头是串口）连接计算机的串口，利用终端仿真程序（如Windows的超级终端）进行路由器配置。

（2）AUX口：主要用于远程配置、拨号连接、与modem连接等，是异步接口。

（3）LAN接口：使用RJ45接口的双绞线的以太网接口

（4）WAN接口：高速同步串口，主要用来与目前广泛应用的DDN、帧中继、X.25等广域网设备进行专线连接。

图4-1 路由器接口

2. 认识模拟器Packet Tracer中路由器的接口

在Packet Tracer添加一个Generic路由器，双击路由器图标，在弹出的窗口中选择Config如图4-2所示，认识路由器的端口。其中，端口FastEthernet是以太网口，通常用来连接内网中的计算机或交换机；端口Serial是串口，通常用来连接另一个网络中路由器的Serial端口，通过这种端口所连接的网络的两端要求配置时钟频率以实现实时同步。 LAN口 CONSOLE口 Auxiliary口 WAN口(串口)

图4-2 模拟路由器的接口

3. 路由器接口的配置

创建如图4-3所示的拓扑结构图。

图4-3 网络拓扑

（1）为主机PC0，PC1，PC2配置IP地址、子网掩码和默认网关。

网络设备接口 IP地址子网掩码默认网关

PC0 FastEthernet 192.168.1.2 255.255.255.0 192.168.1.1

11 PC1 FastEthernet 192.168.2.2 255.255.255.0 192.168.2.1

PC2 FastEthernet 192.168.3.2 255.255.255.0 192.168.3.1

（2）为路由器的各个接口分配IP地址和子网掩码，交换机不用配置。

网络设备接口 IP地址子网掩码默认网关

Router0 F0/0 192.168.1.1 255.255.255.0

S2/0 172.16.1.2 255.255.255.0

Router1 F0/0 192.168.2.1 255.255.255.0

S3/0 172.16.2.2 255.255.255.0

Router2 F0/0 192.168.3.1 255.255.255.0

S2/0 172.16.1.1 255.255.255.0

S3/0 172.16.2.1 255.255.255.0

（3）以下是路由器Router0的两个接口f0/0和s2/0的IP地址的配置命令：

Router>en

Router#conf t

Router(config)#int f0/0

Router(config-if)# ip address 192.168.1.1 255.255.255.0

//配置接口f0/0的IP地址

Router(config-if)#no shutdown //开启f0/0端口

Router(config-if)#exit

Router(config)#int s2/0

Router(config-if)# ip address 172.16.1.2 255.255.255.0

//配置接口s2/0的IP地址

Router(config-if)# clock rate 64000 //设置时钟频率

Router(config-if)#no shutdown //开启f0/0端口

Router(config-subif)#end //返回到特权模式

Router#show ip route //显示路由器的路由表

备注:

enable 进入特权模式

config terminal 进入全局配置模式

interface S1 进入接口配置模式

ip address 172.16.16.1 255.255.0.0 配置地址和子网掩码

exit 推出接口配置模式，到全局配置模式

ip default-gateway 172.16.16.254 在全局配置模式下配置网关

（4）请参考步骤（3），给出配置路由器Router1和路由器Router2的各接口IP地址的配置命令。

[提示]：

 在设置路由器的各接口IP地址和子网掩码后，要用命令：no shutdown开启该接口；

 Router0的串口S2/0和Router2的串口S2/0之间用V.35线缆连接，要在Router0的串口S2/0处设置时钟频率，命令为：clock rate 64000，以实现两个串口的同步通信。

 同样，Router2的串口S3/0和Router1的串口S3/0之间也要设置时钟频率，命令为：clock rate 64000，以实现两个串口的同步通信。

 使用show interface 命令查看各接口的配置结果。

15 Router#show int s2/0

//查看s2/0接口的配置信息

[说明]：如果接口没有用命令：no shutdown开启，则上图中划线部分将提示：Serial2/0 is administratively down, line protocol is down (disabled)。

（5）查看路由器的路由表

使用命令：show ip route显示路由表中的路由信息。保存此时路由器显示的路由信息，以便与后面的实验结果进行比较。（C表示直连路由）

Router0的路由表：

Router1的路由表：

17 Router2的路由表：

（6）测试主机之间的连通性

在PC0中PING PC2，显示PC0与PC2不能连通的原因是：主机不可达，为什么？

18 未设置静态路由。

（7）请把配置结果保存为4-1.pkt，并另存为为4-2.pkt。4-1.pkt文件保留给后续实验时使用。如果在进行静态路由配置时，由于配置错误但找不出错误之处时使用4-1.pkt重新开始配置。

4. 配置静态路由

（1）在Router0中添加一条到网络192.168.3.0的静态路由，命令如下：

Router(config)#ip route 192.168.3.0 255.255.255.0 172.16.1.1

//命令格式：ip route 目的网络子网掩码下一跳IP

[说明]：此时的“下一跳IP”是指Router2的接口s2/0的IP

（2）再去查看Router0路由表，与步骤3（5）中的路由表进行对比，观察路由表的变化情况。

19 （3）在PC0中PING PC2，显示不连通的原因是：请求超时，为什么？

Route2未设置静态路由。

（4）在Router2中添加一条到网络192.168.1.0的路由后，路由表如下：

Router(config)#ip route 192.168.1.0 255.255.255.0 172.16.1.2

（5）在PC0中PING PC2，结果如何？

Ping 通。

（6）参考以上步骤，在Router1和Router2中各添加一条静态路由，以实现PC1与PC2的互通。请写出你所使用的配置命令、主机间的连通性测试结果以及Router1和Router2的路由表。

（7）测试PC0与PC1的连通性

此时，PC0与PC2可以互通，PC1与PC2可以互通，但是PC0与PC1的却是不连通的。请查看Router0和 Router2的路由表，分析不连通的原因。

（8）如何实现PC0与PC1的互通。请写出你所使用的配置命令、主机间的连通性测试结果以及Router0和Router1的路由表。

（9）保存当前配置正确的文件4-2.pkt,并另存为4-3.pkt。

5. 设置默认路由

经过上一个实验（即配置静态路由）的操作后，路由器Router0的路由表如下：（S表示静态路由）

从Router0的路由表中可知，PC0向PC1发送的数据包，由路由表中第3条路由转发给172.16.1.1的接口（即Router2的S2/0接口）； PC0向PC2发送的数据包，由路由表中第4条路由转发给172.16.1.1的接口（即Router2的S2/0接口）；换句话说，PC0想要访问PC1和PC2所在网络，需要在Router0中添加两条静态路由。这两条静态路由的下一跳IP地址相同，并且Router0所在网络只有一条通路连接其它网络。这种情况下，如果使用默认路由，则Router0只需设置一条默认路由就可使PC0可访问PC1和PC2两个网络，这样Router0的路由表将变得更加简单。下面我们来看看默认路由的配置：

【说明】如果直接使用前面实验步骤中保存的4-1.pkt文件，则可以省略步骤（1）。

（1）首先，打开4-3.pkt文件，删除Router0中到达PC1和PC2所在网络的静态路由，删除后只留下直连路由。参考命令如下：

Router#conf t

Router(config)#no ip route 192.168.2.0 255.255.255.0

Router(config)#no ip route 192.168.3.0 255.255.255.0

Router(config)#exit

Router#show ip route //查看是否删除成功

（2）接着，在Router0中添加一条默认路由，命令为：

Router#conf t

Router(config)#ip route 0.0.0.0 0.0.0.0 172.16.1.1

Router(config)#exit

（3）查看Router0的路由表：

Router#show ip route

路由表中的路由信息为：（S*为默认路由）

（4）测试PC0与PC1,PC2的连通性（通）。

计算机网络实验

引言

计算机网络是由若干计算机互连而成的系统，通过网络节点之间的通信，实现信息传输和资源共享。计算机网络实验是网络技术学习中必不可少的一部分，通过实际操作和实验验证，加深对计算机网络原理和技术的理解和掌握。本文将介绍几个常见的计算机网络实验，包括局域网配置、网络协议仿真和网络性能测试。

实验一：局域网配置

实验目的

通过配置局域网，掌握局域网的基本概念、配置方法和常见问题解决方法。

实验步骤

1. 准备至少两台计算机和网络设备（例如交换机）。

2. 划分局域网的IP地质段。

3. 配置计算机的IP地质、子网掩码和网关。

4. 连接计算机和网络设备。 5. 测试计算机之间的连通性。

实验结论

通过本实验，我们学会了如何配置局域网，划分IP地质段，配置计算机的网络参数和测试计算机之间的连通性。

实验二：网络协议仿真

实验目的

通过使用网络仿真工具，理解和模拟网络协议的工作原理和通信过程。

实验步骤

1. 安装网络仿真工具（例如Cisco Packet Tracer）。

2. 创建一个简单的拓扑结构。

3. 配置设备的IP地质和路由。

4. 配置设备之间的网络协议（例如OSPF、RIP）。

5. 运行仿真，并观察设备之间的通信和路由表的变化。

实验结论

通过本实验，我们可以通过网络仿真工具模拟网络协议的工作原理，了解网络设备之间的通信过程和路由表的变化。实验三：网络性能测试

实验目的

通过网络性能测试，评估网络的带宽、延迟和丢包情况。

实验步骤

1. 使用合适的网络性能测试工具（例如iperf、ping）。

2. 配置测试环境，包括测试主机和目标主机。

3. 启动性能测试工具，进行带宽、延迟和丢包率测试。

4. 分析测试结果，评估网络的性能。

实验结论

通过本实验，我们可以使用合适的网络性能测试工具评估网络的带宽、延迟和丢包情况，为网络的优化提供参考。

结论

计算机网络实验是学习计算机网络技术的重要环节，通过实际操作和实验验证，可以加深对计算机网络原理和技术的理解和掌握。本文介绍了几个常见的计算机网络实验，包括局域网配置、网络协议仿真和网络性能测试。通过这些实验，我们可以更好地理解和应用计算机网络的相关知识。

基础网络实验

WEB开发技术

题目: 基础网络实验

姓名：

班级：

教师：朱辉

日期：2013年10月22日

评价

摘要：因特网包探索器用于测试网络连接量的程序，一般用于检测网络通与不通，也叫时延，其值越大，速度越慢。Ping发送一个ICMP即因特网信报控制协议；回声请求消息给目的地并报告是否收到所希望的ICMP。远程登录协议和方式是TCP/IP协议族中的一员，是Internet远程登陆服务的标准协议和主要方式。它为用户提供了在本地计算机上完成远程主机工作的能力。在终端使用者的电脑上使用telnet程序，用它连接到服务器。文件传输协议使得主机间可以共享文件。

FTP 使用 TCP 生成一个虚拟连接用于控制信息，然后再生成一个单独的 TCP 连接用于数据传输。

1.ping的使用及介绍

1.1ping的介绍

Ping指的是端对端连通，通常用来作为可用性的检查，但是某些病毒木马会强行大量远程执行ping命令抢占你的网络资源，导致系统变慢，网速变慢。严禁ping入侵作为大多数防火墙的一个基本功能提供给用户进行选择。通常情况下你如果不用作服务器或者进行网络测试，可以放心的选中它，保护你的电脑。

1.2ping的作用

ping是用来检查网络是否通畅或者网络连接速度的命令。作为一个生活在网络上的管理员或者黑客来说，ping命令是第一个必须掌握的DOS命令，它所利用的原理是这样的：利用网络上机器IP地址的唯一性，给目标IP地址发送一个数据包，再要求对方返回一个同样大小的数据包来确定两台网络机器是否连接相通，时延是多少。

1.3ping各种参数的使用

ping是个使用频率极高的网络诊断程序，用于确定本地主机是否能与另一台主机交换（发送与接收）数据报。根据返回的信息，就可以推断TCP/IP参数是否设置得正确以及运行是否正常。

使用ping的各种参数，测试互联网各类门户网站的速度：

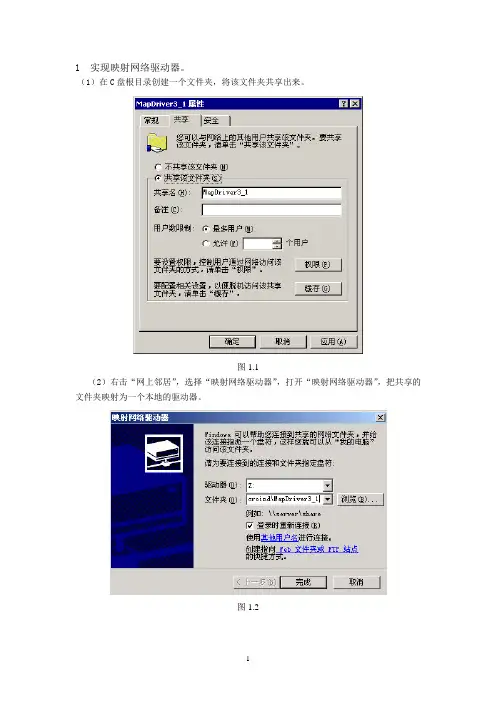

局域网实验3

1 实现映射网络驱动器。

（1）在C盘根目录创建一个文件夹，将该文件夹共享出来。

图1.1

（2）右击“网上邻居”，选择“映射网络驱动器”，打开“映射网络驱动器”，把共享的文件夹映射为一个本地的驱动器。

图1.2

2 实现分布式文件系统的根

（1）在C盘创建一个文件夹，将该文件夹共享出来。

图2.1

（2）单击“开始”-“程序”-“管理工具”-“分布式文件系统”，打开“分布式文件系统”，在管理窗口状态栏单击“操作”，在弹出的下拉菜单中选择“新建DFS根目录”。

图2.2 3

图2.3

3 完成分布式文件系统

（1）在C盘创建一个文件夹，在“分布式文件系统”管理工具窗口中单击要加入DFS链接的DFS根目录。在选中的DFS根上右击，选中“新建dfs链接”，打开“创建一个新的dfs链接”对话框。

图3.1

（2）单击“确定”，完成DFS链接的设置。 4

4 添加计数器日志。

（1）打开“性能”工具，单击选中“性能日志和警报”下的“计数器日志”，在窗口空白处右击，选择“新建日志设置”命令，在对话框填写新建的计数器日志名字，在“常规”下单击“添加”，在“选择计数器”中添加对象及其计数器，单击“添加”。

图4.1

（2）添加完计数器后，单击“关闭”。

5 查看系统性能。

（1）单击“系统监视器”，在窗口空白处右击，选择“属性”。

（2）在“来源”标签的“数据源”选择“日志文件”，并填写日志文件存放的物理位置和文件名。单击“确定”，完成加载。单击添加计数器。

图5.1 5

图5.2

（3）单击“关闭”。

6 用警报监视系统活动。

（1）打开“性能”—“性能日志和警报”，右击“警报”，选择“新的警报设置”，在对话框输入警报名字alert4_1，单击“确定”，打开“alert4_1”窗口。单击“添加”，添加计数器。

图6.1 6

（2）设置“将触发警报，如果值是”右边的“超过”阀值20，“数据采样间隔”设置2s，单击“操作”，单击“确定”完成警报设置。

路由器实验报告

word范文

路由器技术实验报告

------------安徽工业大学计算机与科学技术学院 .

word范文《路由器技术》实验指导书

一．实验总学时（课外学时/课内学时）：22

开实验个数： 7

二．适用专业：计算机专业

三．考核方式及办法：在规定实验时间内完成实验要求,依据实验过程、实验结果和实验报告综合考核。

四．配套的实验教材或指导书：自编实验指导书

五. 实验项目：

实验一：Packet Tracer软件使用交换机的配置与管理

（内容一）：认识 Packet Tracer软件

Packet Tracher介绍

Packet Tracer 是 Cisco 公司针对CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。

Packer Tracer 模拟器软件比 Boson 功能强大，比 Dynamips 操作简单，非常适合网络设备初学者使用。

学习任务：

1、安装 Packer Tracer；

2、利用一台型号为 2960 的交换机将 2pc机互连组建一个小型局域网；

3、分别设置pc机的ip 地址；

4、验证 pc 机间可以互通。

实验设备：

Switch_2960 1 台；PC 2 台；直连线

配置信息：

PC1

IP： 192.168.1.2

Submask： 255.255.255.0

Gateway： 192.168.1.1

PC2

IP： 192.168.1.3

Submask： 255.255.255.0

Gateway： 192.168.1.1 .

word范文

（内容二）：交换机的基本配置与管理

1.实验目标：

掌握交换机基本信息的配置管理。
