液压系统工作原理

.

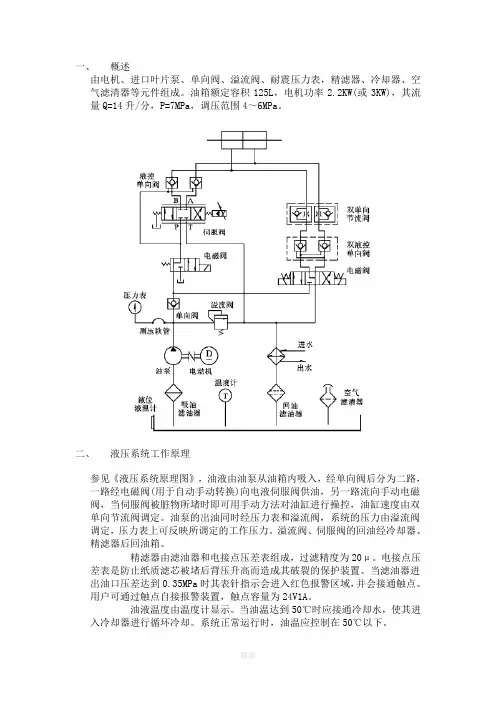

精品 一、 概述

由电机、进口叶片泵、单向阀、溢流阀、耐震压力表，精滤器、冷却器、空气滤清器等元件组成。油箱额定容积125L，电机功率2.2KW(或3KW)，其流量Q=14升/分，P=7MPa，调压范围4～6MPa。

二、 液压系统工作原理

参见《液压系统原理图》，油液由油泵从油箱内吸入，经单向阀后分为二路，一路经电磁阀(用于自动手动转换)向电液伺服阀供油，另一路流向手动电磁阀，当伺服阀被脏物所堵时即可用手动方法对油缸进行操控，油缸速度由双单向节流阀调定。油泵的出油同时经压力表和溢流阀，系统的压力由溢流阀调定，压力表上可反映所调定的工作压力。溢流阀、伺服阀的回油经冷却器、精滤器后回油箱。

精滤器由滤油器和电接点压差表组成，过滤精度为20μ。电接点压差表是防止纸质滤芯被堵后背压升高而造成其破裂的保护装置。当滤油器进出油口压差达到0.35MPa时其表针指示会进入红色报警区域，并会接通触点。用户可通过触点自接报警装置，触点容量为24V1A。

油液温度由温度计显示。当油温达到50℃时应接通冷却水，使其进入冷却器进行循环冷却。系统正常运行时，油温应控制在50℃以下。 .

精品

常闭式盘式制动器液压站液压回路分析

盘式制动器具有结构紧凑、可调性好、动作灵敏、重量轻、惯性小、安全程度高、通用性好等优点，而且盘式制动器成对使用，制动时主轴不承受轴向附加力。在正常制动时，可以将制动器分成两组，先投入一组工作，间隔一定时间后，投入第二组，即实现了二级制动，二级制动使制动时产生的制动减速度不致过大。只有在安全制动时才考虑二组同时投入制动，产生最大的制动力矩。如果有一组产生故障时，也仍然还有一组制动器在工作，不致使制动器的作用完全失效。

由于盘式制动器的上述优点，它被广泛地应用于矿井提升设备的制动系统中。例如，多绳摩擦式提升机和单绳缠绕式提升机采用的都是这种常闭式的盘式制动器。

.

液压系统的工作原理和应用

液压系统是一种利用液体传递力量和控制运动的技术。它通过运用流体力学原理，将液体（通常是油）作为介质，在输油管道和液压机构中传递力量，实现机械装置的控制和动作。液压系统广泛应用于各个领域，例如机械制造、航空航天、汽车工业、工程机械等，为生产和生活提供了极大的便利和效益。

一、液压系统的工作原理

液压系统的工作原理主要基于帕斯卡定律。根据帕斯卡定律，封闭于容器内的任何一点受到的压力都会均匀传递到容器内的各个部分。液压系统利用这一原理，通过增加或减少液体的压力，实现力量的传递和控制。

液压系统中常见的元件包括：液压泵、储油箱、液压马达、液压缸、控制阀等。液压泵负责将机械能转化为流体能；储油箱用于存储和调节油压；液压马达将液体动能转化为机械能，驱动机械装置工作；液压缸则是将液体能量转化为机械能量，通过拉伸和压缩实现线性运动；控制阀调节液体的流量和压力，控制系统的工作。

液压系统的工作过程中，液体从液压泵吸入并推送到液压马达或液压缸。当液压泵施加一定压力将液体推向液压马达或液压缸时，液体在马达或缸内产生动力，推动马达或缸做出相应的运动。

二、液压系统的应用

液压系统具有许多优点，因此广泛应用于各种工业和民用领域。 1. 机械制造 industry

液压系统在机械制造领域中被广泛应用于各种机械设备，如冲床、注塑机、压铸机等。液压系统可以提供高的力量密度和精确的控制，满足了对压力、速度和位置的要求。此外，液压系统的工作平稳、噪音低，使用寿命长，可靠性高，为机械制造业带来了卓越的性能和效益。

2. 航空航天 industry

在航空航天领域，液压系统用于飞机和飞行器的起落架、襟翼、刹车系统等。液压系统在这些应用中承担着重要的作用，提供了动力和控制，确保了飞行器的安全和可靠性。

3. 汽车工业 industry

液压系统在汽车工业中被广泛应用于刹车系统、悬挂系统和转向系统等。液压刹车系统能够提供稳定的制动力，提高刹车效果和安全性能；液压悬挂系统可根据车辆状态和道路状况自动调节悬挂高度和刚度，提高乘坐舒适性和操控性；液压转向系统通过液压力量传递，实现方向盘操纵的轻松和精确。

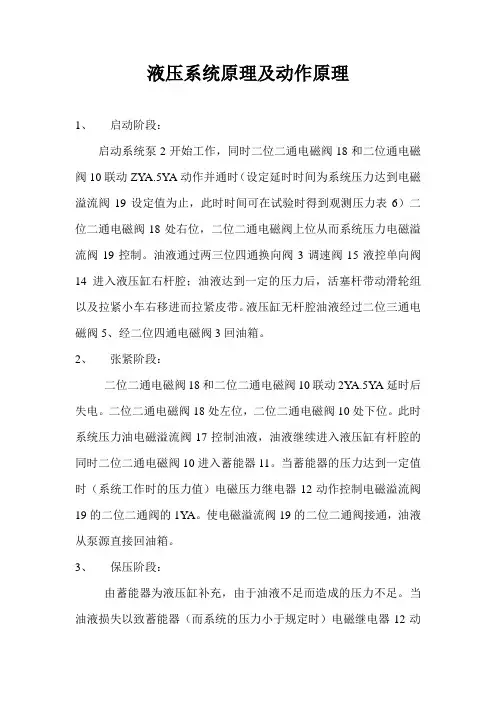

液压系统原理及动作原理

1、 启动阶段：

启动系统泵2开始工作，同时二位二通电磁阀18和二位通电磁阀10联动ZYA.5YA动作并通时（设定延时时间为系统压力达到电磁溢流阀19设定值为止，此时时间可在试验时得到观测压力表6）二位二通电磁阀18处右位，二位二通电磁阀上位从而系统压力电磁溢流阀19控制。油液通过两三位四通换向阀3调速阀15液控单向阀14进入液压缸右杆腔；油液达到一定的压力后，活塞杆带动滑轮组以及拉紧小车右移进而拉紧皮带。液压缸无杆腔油液经过二位三通电磁阀5、经二位四通电磁阀3回油箱。

2、 张紧阶段：

二位二通电磁阀18和二位二通电磁阀10联动2YA.5YA延时后失电。二位二通电磁阀18处左位，二位二通电磁阀10处下位。此时系统压力油电磁溢流阀17控制油液，油液继续进入液压缸有杆腔的同时二位二通电磁阀10进入蓄能器11。当蓄能器的压力达到一定值时（系统工作时的压力值）电磁压力继电器12动作控制电磁溢流阀19的二位二通阀的1YA。使电磁溢流阀19的二位二通阀接通，油液从泵源直接回油箱。

3、 保压阶段：

由蓄能器为液压缸补充，由于油液不足而造成的压力不足。当油液损失以致蓄能器（而系统的压力小于规定时）电磁继电器12动

作。控制电磁溢流阀19的二位二通电磁阀的1YA，失电使之断开，油液流向液压缸有杆腔蓄能器供油。当系统压力达到一定值时（系统的工作时压力值）电磁继电器12动作控制电磁溢流阀19的二位二通阀1YA接通。油液从泵源直接回油箱，这样反复此过程保证液压缸的正常压力。

4、 快退阶段：

系统要停止工作时，控制二位四通电磁阀3 .3YA得电。油液通过二位三通电磁阀13进入油缸无杆腔；有杆腔油液通过液控单向阀14和调速阀15回油箱，同时蓄能器11卸荷。当油缸碰到障碍物后压力油回路堵塞。油液可通过溢流阀7流回油箱从而保护系统

5、 实际工作中：

当意外事情（如突然断带等）发生时，会对油缸产生很大的冲击。此时若不对系统加之保护，定会造成重大损失。为防止类似事情发生，在小车轨道上设置行程开关。断带时，小车快速右移触动行程开关，行程开关控制二位二通电磁换向阀13，使YA得电。左位工作，压力油通过阀13流回油箱，从而保护系统。

液压系统工作原理

液压系统是一种利用液体传递能量并实现各种机械运动的系统。液压系统广泛应用于工程机械、航空航天、冶金设备等领域，其工作原理是通过液体的压力传递力量和控制机械运动。本文将介绍液压系统的工作原理及其相关组成部分。

一、液压系统的工作原理

液压系统的工作原理基于两个基本原则：压力传递原理和压力控制原理。

1. 压力传递原理

压力传递原理是液压系统工作的基础，它通过液体的压力传递力量。在液压系统中，液体被泵入主压力线路，产生压力。这个压力作用于液压活塞上，使其产生力，并将力传递给被控制的机械装置。液体在系统中的传递速度快，因此能够实现高速运动。

2. 压力控制原理

液压系统还依赖于压力控制原理来确保系统的安全和稳定运行。压力控制主要由压力阀完成。在液压系统中，通过调整压力阀的开度，可以控制系统中的压力大小。这样一来，液压系统就能够根据实际需求进行力量的传递和控制。

二、液压系统的组成部分 液压系统由多个组成部分构成，下面将介绍其中的三个重要组成部分：液压泵、液压缸和控制阀。

1. 液压泵

液压泵是液压系统中的心脏，它负责将液体从液压油箱中吸入，并通过压力的形式送入主压力线路。液压泵有多种类型，常见的有齿轮泵、柱塞泵和叶片泵。液压泵的工作原理是通过机械力的作用，将液体压缩并推动到系统中。

2. 液压缸

液压缸是液压系统中的执行元件，它接受液压泵输出的压力，并将其转化为机械能。液压缸由一个活塞和一个活塞杆组成。当液压泵输出的压力作用于液压缸的活塞上时，活塞会受到力的作用而产生运动。

3. 控制阀

控制阀是液压系统中的关键元件，它用于控制液体的流动方向和流量大小。常见的控制阀有单向阀、溢流阀和比例阀等。通过调整控制阀的位置和开闭状态，可以实现液体的流动控制和压力控制。

三、液压系统的应用

液压系统广泛应用于各个领域，其优势在于传动力大、反应迅速、控制方便等。以下是液压系统在几个领域的应用举例： 1. 工程机械：液压系统在挖掘机、起重机等工程机械中得到了广泛应用。通过液压系统的驱动，这些机械能够实现复杂的动作，如提升、旋转等。
