路基施工作业的指导书

1 目 录

一、路基排水作业指导书 ................................................................................................................... 2

（一）路基地表排水施工作业指导书 ............................................................................................... 2

（二）路基地下排水作业指导书 ....................................................................................................... 8

（三）支撑渗沟施工作业指导书 ..................................................................................................... 14

（四）站前站后工程接口部分施工作业指导书 ............................................................................. 20

二、路基基底处理作业指导书 ......................................................................................................... 32

（一）搅拌桩施工作业指导书 ......................................................................................................... 32

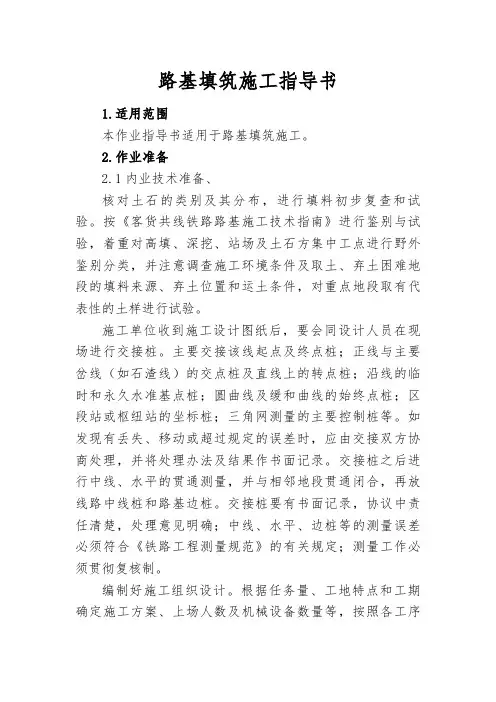

路基填筑施工指导书

1.适用范围

本作业指导书适用于路基填筑施工。

2.作业准备

2.1内业技术准备、

核对土石的类别及其分布，进行填料初步复查和试验。按《客货共线铁路路基施工技术指南》进行鉴别与试验，着重对高填、深挖、站场及土石方集中工点进行野外鉴别分类，并注意调查施工环境条件及取土、弃土困难地段的填料来源、弃土位置和运土条件，对重点地段取有代表性的土样进行试验。

施工单位收到施工设计图纸后，要会同设计人员在现场进行交接桩。主要交接该线起点及终点桩；正线与主要岔线（如石渣线）的交点桩及直线上的转点桩；沿线的临时和永久水准基点桩；圆曲线及缓和曲线的始终点桩；区段站或枢纽站的坐标桩；三角网测量的主要控制桩等。如发现有丢失、移动或超过规定的误差时，应由交接双方协商处理，并将处理办法及结果作书面记录。交接桩之后进行中线、水平的贯通测量，并与相邻地段贯通闭合，再放线路中线桩和路基边桩。交接桩要有书面记录，协议中责任清楚，处理意见明确；中线、水平、边桩等的测量误差必须符合《铁路工程测量规范》的有关规定；测量工作必须贯彻复核制。

编制好施工组织设计。根据任务量、工地特点和工期确定施工方案、上场人数及机械设备数量等，按照各工序互相配合的原则，详细全面地编制好实施性施工组织设计。对于重点工程还应编制个别的实施性施工组织设计。土石方调配、上场劳力和机械设备等设计合理。施工方法先进，组织措施和技术措施切实可行。路基施工工期能保证铺轨的要求。施工组织设计必须经施工单位的主管技术领导组织审查，按要求进行批准后方可实施。

2.2外业技术准备

施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。

2.3 场地准备

⑴准备施工的场地要求征地拆迁、清理施工场地等准备工作已经完成。

⑵场地应该保证足够的平整度，满足设备、人员进场要求。

⑶施工前，设置临时或永久排水系统，预先疏干施工范围内的地表积水，并作好施工防水工作。

.

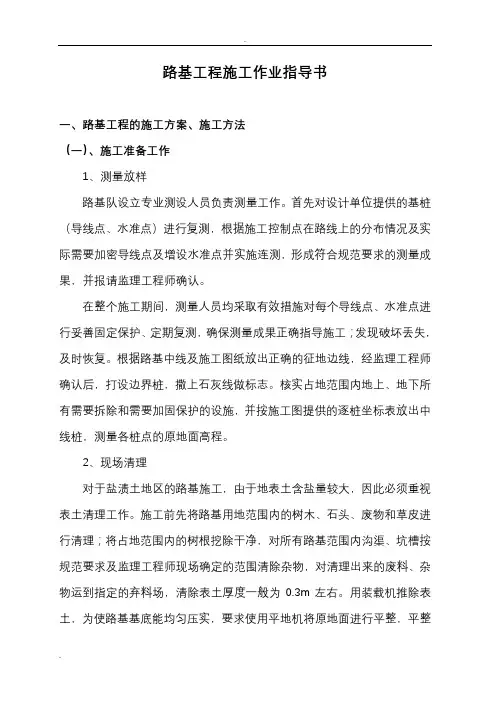

. 路基工程施工作业指导书

一、路基工程的施工方案、施工方法

（一）、施工准备工作

1、测量放样

路基队设立专业测设人员负责测量工作。首先对设计单位提供的基桩（导线点、水准点）进行复测，根据施工控制点在路线上的分布情况及实际需要加密导线点及增设水准点并实施连测，形成符合规范要求的测量成果，并报请监理工程师确认。

在整个施工期间，测量人员均采取有效措施对每个导线点、水准点进行妥善固定保护、定期复测，确保测量成果正确指导施工；发现破坏丢失，及时恢复。根据路基中线及施工图纸放出正确的征地边线，经监理工程师确认后，打设边界桩，撒上石灰线做标志。核实占地范围内地上、地下所有需要拆除和需要加固保护的设施，并按施工图提供的逐桩坐标表放出中线桩，测量各桩点的原地面高程。

2、现场清理

对于盐渍土地区的路基施工，由于地表土含盐量较大，因此必须重视表土清理工作。施工前先将路基用地范围内的树木、石头、废物和草皮进行清理；将占地范围内的树根挖除干净，对所有路基范围内沟渠、坑槽按规范要求及监理工程师现场确定的范围清除杂物，对清理出来的废料、杂物运到指定的弃料场，清除表土厚度一般为0.3m左右。用装载机推除表土，为使路基基底能均匀压实，要求使用平地机将原地面进行平整，平整.

. 度误差不超过5cm。

3、填前碾压

在地表清除完毕后，对路基基底进行充分的碾压，并进行压实度检测，压实度达到规范和设计要求后才能填筑路基。成型后的基底应保持表面密实坚固，无坑槽，不积水，外观顺适，填前碾压宽度为路基坡脚外0.5m左右。组织试验检测人员和质检人员对基底进行压实度检测和高程测量，检测合格后报检监理工程师，经同意后进行路基分层填筑施工。

4、路基填筑前的质量要求

a、路基原地面清表必须彻底，不得有草皮、腐植土、树根等，清表后应整平，清表宽度必须宽出路基坡脚桩1米以外。经压实后填土高度大于1.5m时，原地面压实度≥92%；填土高度小于1.5m时，原地面压实度≥94%；填土高度距路基顶面小于80cm时，原地面压实度≥95%。

路基工程施工作业指导书

第一节 路基土石方工程

一、工程概况

本合同段路基工程其中挖土方13309m3，挖石方11129m3，填方总量为68204，另枣园立交桥填方202841m3，挖方67963m3。

二、路基土石方施工方案、方法及工艺

本合同段路基施工采用机械化一条龙作业，即装、运、推铺、平整、碾压、测试采用配套机械设备，按“四区段、八流程”作业程序组织施工，做到施工正规化、标准化。在施工过程中严格控制含水量及填料质量，以灌砂法、环刀法检测为主，TWC-1型含水量快速测定仪，确保最终压实度，当填土运距在100m以内时采用推土机施工，运距在100m以上时采用挖掘机挖装，自卸汽车运输。路堤填筑采用推土机初平，压路机碾压密实，人工配合机械修整边坡的方法进行施工。

(一)路堤施工

1、填筑路基试验段

在监理工程师的指导下，对各类适用填料做100m(全幅路基)试验路段，取得数据以确定松铺厚度、压实方法、压实设备的类型，最佳组合方式、压实遍数、压实速度等。路基压实工艺及工艺框图见图1-1。

2、路基填筑施工方法及工艺

(1)路基填筑施工工艺流程详见图1-2。

(2)施工方法及要点

①填土路堤

A、地基处理

a.清除所有非适用材料及其它腐植土，并做好基底压实工作。

b.路线经过水坑、洼地时，先挖沟排水疏干，挖出淤泥及腐殖根茎后，才可进行路基施工。

c.基底为耕地或松土时，当松土厚度大于0.3m，应翻挖，分层回填压实。

B、水平分层填筑。按路基横断面全宽纵向分层填土，每层采用同一种填料。基床表层一般分两层，每层松铺厚度不大于0.3m，当地形高低不平，应由低处分层填筑。为保证路堤全断面压实，边坡两侧超填0.3～0.5m，完工后刷坡整平边坡。 C、洒水或晾晒：洒水或晾晒应在平整工作前或伴随平整作业，无论洒水或晾晒，应使填料含水量保持在最佳含水量的±2%之间。
