1 一 绪 论
1、机器的基本组成要素是什么？
【答】机械系统总是由一些机构组成，每个机构又是由许多零件组成。所以，机器的基本组成要素就是机械零件。
2、什么是通用零件？什么是专用零件？试各举三个实例。
【答】在各种机器中经常能用到的零件称为通用零件。如螺钉、齿轮、弹簧、链轮等。
在特定类型的机器中才能用到的零件称为专用零件。如汽轮机的叶片、内燃机的活塞、曲轴等。
3、在机械零件设计过程中，如何把握零件与机器的关系？
【答】在相互连接方面，机器与零件有着相互制约的关系；
在相对运动方面，机器中各个零件的运动需要满足整个机器运动规律的要求；
在机器的性能方面，机器的整体性能依赖于各个零件的性能，而每个零件的设计或选择又和机器整机的性能要求分不开。
二 机械设计总论
1、机器由哪三个基本组成部分组成？传动装置的作用是什么？
【答】机器的三个基本组成部分是：原动机部分、执行部分和传动部分。
传动装置的作用：介于机器的原动机和执行部分之间，改变原动机提供的运动和动力参数，以满足执行部分的要求。
2、什么叫机械零件的失效？机械零件的主要失效形式有哪些？
【答】机械零件由于某种原因丧失工作能力或达不到设计要求的性能称为失效。
机械零件的主要失效形式有
1）整体断裂；
2）过大的残余变形（塑性变形）；
3）零件的表面破坏，主要是腐蚀、磨损和接触疲劳；
4）破坏正常工作条件引起的失效：有些零件只有在一定的工作条件下才能正常工作，如果破坏了这些必要的条件，则将发生不同类型的失效，如带传动的打滑，高速转子由于共振而引起断裂，滑动轴承由于过热而引起的胶合等。
3、什么是机械零件的设计准则？机械零件的主要设计准则有哪些？
【答】机械零件的设计准则是指机械零件设计计算时应遵循的原则。
机械零件的主要设计准则有：强度准则、刚度准则、寿命准则、振动稳定性准则、可靠性准则
4、绘出浴盆曲线并简述其含义？ 2 【答】
福 建 省 高 级 技 工 学 校
福 建 省 机 电 职 业 中 专
学
科
机构
与零件 第七章 回转构件的平衡
第1节 概述
第2节 回转构件的静平衡
第3节 回转构件的动平衡 审 批 签 字
授 课 班 级 03数高 授 课 时 数 2 教 具 多媒体、讲义
授 课 时 间 教 学 方 法 讲 授 比较法
教 学 目 的
了解回转构件平衡的概念及动、静平衡的要求，掌握动、静平衡试验的方法。
教 学 重 点
和 难 点 重点：动、静平衡试验的方法
难点： 动、静平衡试验机理
复 习 提 问 1.简述少齿差减速器的主要工作特点。
2.摆线轮减速器的传动比是多少？
教 学 内 容、 方 法 和 过 程 附 记
复习上节课内容：

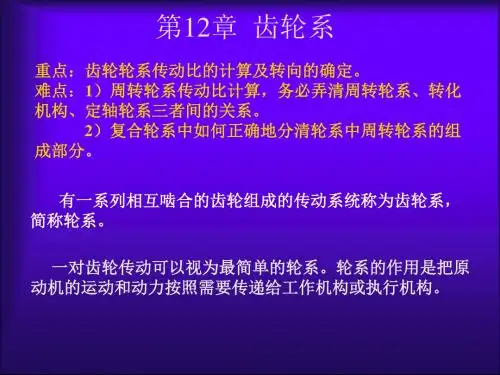

周转轮系
1、周转轮系分类；
2、周转轮系传动比计算；
渐开线少齿差行星传动及摆线针轮行星传动简介
1、动平衡及动平衡条件； 教 案 用 纸 2、动平衡试验的基本原理
提问引入新课：
复习提问栏中2个问题
教
案 用 纸 附 页
教 学 内 容、方 法 和 过 程 附 记 §7-1 概述
一、机械的平衡
对高速及精密机械而言，机械平衡是个非常重要的问题，它包含回转件的平衡和机器在基座上的平衡两方面的内容。
回转件平衡的目的：调整回转件的质量分布，使回转件工作时离心力系达到平衡，以消除附加动压力，尽可能减轻有害的机械振动。
二、回转件离心力的平衡和计算
1、回转件离心力的平衡
措施：安装配重或钻削配重。
2、回转件离心力计算
F = ωrgG2
§7-2 回转件的静平衡
一、静平衡的概念
将不平衡重量分布在同一回转平面内的回转构件的平衡称为静平衡。
二、静平衡及平衡条件
1、质量分布在同一回转面内回转件的不平衡重量产生的离心力的受力特点
各不平衡重量产生的离心力构成一个平面汇交力系。
授课题目： §6—4 用图解法设计凸轮轮廓
授课方式
（请打√）
理论课√讨论课□ 实验课□ 习题课□ 其他□ 课时
安排 2
教学大纲要求：平面凸轮轮廓曲线的设计方法，凸轮机构基本尺寸的确定。
教学目的、要求：掌握平面凸轮轮廓曲线的设计方法，凸轮机构基本尺寸的确定。
教学重点及难点：
重点：盘形凸轮机构凸轮轮廓曲线的设计
难点：凸轮廓线设计中所应用的“反转法”原理
作业、讨论题、思考题：
课后总结分析：
教 学内 容 备注
§6—4 用图解法设计凸轮轮廓
当运动规律选定以后，即可根据运动规律和其他的条件（凸轮转向、基圆半径等）进行凸轮的轮廓设计，凸轮轮廓的设计方法有图解法和解析法两种。
一体化实现，有利于数控加工，度快，易实现，可视化解析法：结果准确，速繁琐，精度低图解法：虽然形象，但CAMCAD/
一、凸轮轮廓设计的基本原理
反转法：在设计凸轮廓线时，可假设凸轮静止不动，而使推杆相对于凸轮作反转运动，同时又在其导轨内作预期运动，做出推杆在这种复合运动中的一系列位置，则其尖顶的轨迹就是所要求的凸轮廓线。(图轮廓线的设计的基本原理)
二、直动从动件盘形凸轮轮廓的设计
1、对心尖顶直动尖顶推杆盘形凸轮机构
试用反转法绘制一对心直动尖顶推杆盘形凸轮机构的凸轮轮廓曲线，已知凸轮的基圆半径为r0=15mm,凸轮以等角速度沿逆时针方向回转，推杆的运动规律如图。
步骤：
（1）绘制并等分位移线图fr,
（2）取与位移曲线相同的比例尺画基圆和从动件尖顶离轴心O最近时从动件的初始位置。
（3）等分基圆得推杆在反转运动中导轨占据的各个位置
（4）求推杆在复合运动中占据的位置 教
学内 容 备注
（5）连线
（6）校核凸轮机构的压力角：max，最大压力角可用诺谟图来确定，若不满足，增大基圆半径重新设计。
2、对心滚子直动从动件盘形凸轮机构
仍采用上述的已知条件，只是在从动件的顶部加上一个半径为rT的滚子。由于滚子中心是从动件上的一个固定点，该点的运动就是从动件的运动，因此可把滚子中心作为尖顶从动件的尖底，按设计尖底从动件凸轮轮廓的方法绘出凸轮轮廓曲线η，η称为凸轮的理论轮廓曲线。与滚子直接接触的凸轮轮廓才是实际轮廓，而理论轮廓与实际轮廓的法向距离恒为滚子半径。因此对心滚子直动从动件盘形凸轮机构的设计步骤为：
机械设计基础作业集
- 1 - 班 级成 绩姓 名任课教师学 号批改日期第9章 机械零件设计概论
9—1填空题
（1）判断机械零件强度的两种方法是 及 ；其相应的强度条件式分
别为 及 。
（2） 在静载荷作用下的机械零件，不仅可以产生 应力，也可能产生 应力。
（3） 在变应力工况下，机械零件的强度失效是 ；这种损坏的断面包括 及
两部分。
（4） 钢制零件的-N曲线上，当疲劳极限几乎与应力循环次数N无关时，称为 循环疲劳；而当N
（5）零件表面的强化处理方法有 、 、 等。
（6）机械零件受载荷时，在 处产生应力集中，应力集中的程度通常随材料强度的增大而 。
9—2选择题
（1）零件的设计安全系数为 。
A 零件的极限应力比许用应力 B 零件的极限应力比零件的工作应力
C 零件的工作应力比许用应力 D 零件的工作应力比零件的极限应力
（2）对大量生产、强度要求高、尺寸不大、形状不复杂的零件，应选择 。
A 自由锻造的毛坯 B 冲压毛坯 C 模锻毛坯 D 铸造毛坯
（3）从经济和生产周期性考虑，单件生产的箱体最好采用 。
A 铸铁件 B 铸钢件 C 焊接件 D 塑料件
（4）我国国家标准代号是 ，国际标准化组织的标准代号是 ，原机械工业部标准代号是 。
A ZB B GB C JB D YB
