胶粘剂的工艺流程

胶带生产工艺流程

胶带生产工艺流程是指胶带从原材料准备到最终成品包装的整个生产过程。下面是一个一般胶带生产工艺流程的简要介绍：

1. 原材料准备：首先需要准备胶带生产所需的原材料，包括聚合物胶粘剂、基材（如BOPP膜）、填料、溶剂等。

2. 混炼：将聚合物胶粘剂与填料、溶剂等混合在一起，通过搅拌或混合设备进行混炼，制成胶粘剂。

3. 上胶：将制成的胶粘剂均匀地涂布在基材上，可以通过涂布机、滚涂机等设备完成。

4. 干燥：将上胶的基材放置在烘箱中进行干燥，将溶剂蒸发掉，以使胶粘剂固化。

5. 涂布背面处理剂：为了方便使用，胶带背面通常涂布有一层处理剂，以便于撕下胶带时不留残胶。

6. 切割：将干燥后的胶带基材进行切割，可以根据需要进行不同宽度和长度的切割。

7. 包装：将切割好的胶带进行包装，常见的包装方式有卷筒包装和平摊包装等。

8. 成品质检：对胶带进行质量检验，包括外观检查、附着力测试、耐温性测试等。

9. 仓储和配送：将合格的胶带成品放入仓库中进行存储，然后按照客户的要求进行配送。

10. 售后服务：对客户收到的胶带是否满意进行跟踪调查，解决客户的问题，并提供相应的售后服务。

以上是一个一般胶带生产工艺流程的简要介绍，实际的生产过程可能会根据不同类型的胶带以及生产设备的不同而有所调整和改变。

有机硅胶粘剂的生产工艺

1. 原料准备：有机硅树脂、催化剂、稀释剂、填料等原料按一定比例计量并混合均匀。

2. 混合反应：将混合好的原料加入反应釜中，在一定的温度和压力下进行混合反应。催化剂的添加会使有机硅树脂经过交联反应形成硅氧烷网络结构。

3. 精炼：混合反应结束后，将反应物进行精炼处理，即将其中的杂质、余量物质和不符合规格的物质去除。精炼方式可采用过滤、离心、蒸馏等方法。

4. 调整性能：将精炼后的有机硅胶粘剂进行性能调整，如增加粘度、改善流变性能、调节干燥速度等。

5. 包装存储：调整后的有机硅胶粘剂通过灌装、称重等方式包装，存储在干燥、阴凉、通风的场所，并密封保存。

以上为一般有机硅胶粘剂的生产流程，不同的生产商具体工艺可能会略有不同。

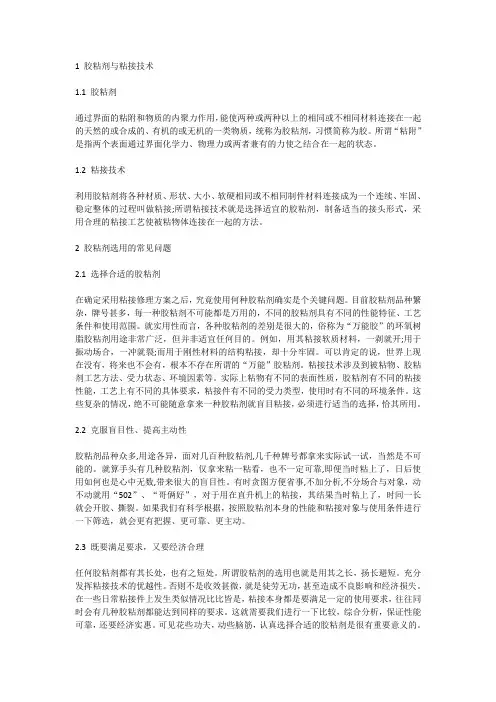

1 胶粘剂与粘接技术

1.1 胶粘剂

通过界面的粘附和物质的内聚力作用，能使两种或两种以上的相同或不相同材料连接在一起的天然的或合成的、有机的或无机的一类物质，统称为胶粘剂，习惯简称为胶。所谓“粘附”是指两个表面通过界面化学力、物理力或两者兼有的力使之结合在一起的状态。

1.2 粘接技术

利用胶粘剂将各种材质、形状、大小、软硬相同或不相同制件材料连接成为一个连续、牢固、稳定整体的过程叫做粘接;所谓粘接技术就是选择适宜的胶粘剂，制备适当的接头形式，采用合理的粘接工艺使被粘物体连接在一起的方法。

2 胶粘剂选用的常见问题

2.1 选择合适的胶粘剂

在确定采用粘接修理方案之后，究竟使用何种胶粘剂确实是个关键问题。目前胶粘剂品种繁杂，牌号甚多，每一种胶粘剂不可能都是万用的，不同的胶粘剂具有不同的性能特征、工艺条件和使用范围。就实用性而言，各种胶粘剂的差别是很大的，俗称为“万能胶”的环氧树脂胶粘剂用途非常广泛，但并非适宜任何目的。例如，用其粘接软质材料，一剥就开;用于振动场合，一冲就裂;而用于刚性材料的结构粘接，却十分牢固。可以肯定的说，世界上现在没有，将来也不会有，根本不存在所谓的“万能”胶粘剂。粘接技术涉及到被粘物、胶粘剂工艺方法、受力状态、环境因素等。实际上粘物有不同的表面性质，胶粘剂有不同的粘接性能，工艺上有不同的具体要求，粘接件有不同的受力类型，使用时有不同的环境条件。这些复杂的情况，绝不可能随意拿来一种胶粘剂就盲目粘接，必须进行适当的选择，恰其所用。

2.2 克服盲目性、提高主动性

胶粘剂品种众多,用途各异，面对几百种胶粘剂,几千种牌号都拿来实际试一试，当然是不可能的。就算手头有几种胶粘剂，仅拿来粘一粘看，也不一定可靠,即便当时粘上了，日后使用如何也是心中无数,带来很大的盲目性。有时贪图方便省事,不加分析,不分场合与对象，动不动就用“502”、“哥俩好”，对于用在直升机上的粘接，其结果当时粘上了，时间一长就会开胶、撕裂。如果我们有科学根据，按照胶粘剂本身的性能和粘接对象与使用条件进行一下筛选，就会更有把握、更可靠、更主动。

胶粘剂配方工艺整理1

聚氨酯热熔胶黏剂的制备工艺

聚己二酸乙二醇酯(相对分子质量2000) 1份MDI 3份l，4一丁二醇2份聚氨酯热熔胶黏剂制备工艺：

将聚已。二酸乙二醇酯和1，4一丁二醇加入釜中，在120℃下真空(1330 Pa)脱水2 h左右，快速加入已预热100～110~C的MDI中。在搅拌下升温至160~C左右，维持

0."5～

1."0 h，待物料变稠，可拉成丝时停止反应，降温出料即得产品。

汽车专用胶黏剂配方

汽车专用胶黏剂配方

1.玻璃底涂胶配方：

硅完偶联剂20丁酮140

丙烯酸树脂20催化剂1xx20

2.涂漆钢框底涂漆配方

多异氰酸酯(MCM-300)40丙烯酸树脂10

xx10乙酸乙酯140

3.单组分湿固化聚氨酯密封胶：

聚氨酯预聚物80催化剂4

xx60甲苯6增塑剂30

耐水耐热的水基聚氨酯胶黏剂制备工艺

烯丙醇一乙烯醇共聚物5份水95份

MDI 14份邻苯二甲酸二丁酯2份

丁二烯一苯乙烯共聚胶乳(固含量45%) 50份

耐水耐热的水基聚氨酯胶黏剂制备工艺：

将5份烯丙醇一乙烯醇共聚物在95份水中混合，再与丁二烯一苯乙烯共聚胶乳混合，然后与MDI、邻苯二甲酸二丁酯混合制得耐水、耐热的水基胶。

木材用粘合剂配方实例 参茨淀粉320xx水500xx

双氧水(3%)10毫升碳酸氢钠

0."65xx

氢氧化钠(10%)，140xx

木材用粘合剂制备方法：

按上剂量将其混合物在16～18℃下，搅拌溶解8小时，即为成品。木材用粘合剂性能及用途：

适用于纸张、纸品、糊壁纸、纸伞、卷烟、缝纫裁剪、工艺美术、书籍装订、制袋制盒、邮票上胶、印刷制板、手杖木工以及制胶合板、铸造成型、纤维加工、上浆剂等。

可单独使用也可和其它树脂并用。可用手工涂布，也可用机械施工。

但在高速机械上不适宜用高粘度的粘合剂。应调节粘度，使之有适当的流动性和干燥速度。

淀粉粘合剂pH值对糊剂的稳定性和粘合强度有很大影响，应注意调节至中性
