Pspice简明教程
PSPICE简明教程
宾西法尼亚⼤学电⽓与系统⼯程系University of Pennsylvania
Department of Electrical and Systems Engineering
编译：陈拓2009年8⽉4⽇
原⽂作者：Jan Van der Spiegel, ?2006 jan_at_/doc/9a0ef02cbd64783e09122bb7.html
Updated March 19, 2006
⽬录1. 介绍
2. 带OrCAD Capture的Pspice⽤法
2.1 第⼀步：在Capture 中创建电路
2.2 第⼆步：指定分析和仿真类型
偏置或直流分析（BIAS or DC analysis）
直流扫描仿真（DC Sweep simulation）2.3 第三步：显⽰仿真结果
2.4 其他分析类型：
2.4.1瞬态分析（Transient Analysis）
2.4.2 交流扫描分析（AC Sweep Analysis）
3. 附加的使⽤Pspice电路的例⼦
3.1变压器电路
3.2 使⽤理想运算放⼤器的滤波器交流扫描（滤波器电路)
3.3 使⽤实际运算放⼤器的滤波器交流扫描（滤波器电路)
3.4 整流电路（峰值检波器）和参量扫描的使⽤
3.4.1 峰值检波器仿真（Peak Detector simulation）
3.4.2 参量扫描（Parametric Sweep）
3.5 AM 调制信号
3.6 中⼼抽头变压器
4. 添加和创建库：模型和元件符号⽂件
4.1 使⽤和添加⼚商库
4.2 从⼀个已经存在的Pspice模型⽂件创建Pspice符号
4.3 创建你⾃⼰的Pspice模型⽂件和符号元件
参考书⽬1. 介绍
是⼀种强⼤的通⽤模拟混合模式电路仿真器，可以⽤于验证电路设计并且预知 SPICE
电路的⾏为，这对于集成电路特别重要，1975年SPICE最初在加州⼤学伯克利分校被开发时也是基于这个原因，正如同它的名字所暗⽰的那样：S imulation P rogram for I ntegrated C ircuits E mphasis.
Orcad使用教程1
第一章 概 论
本章在简要介绍计算机辅助设计(CAD: Computer Aided Design)和电
子设计自动化(EDA: Electronic Design Automation)基本概念的基础
上，介绍OrCAD/PSpice软件的功能和特点，并具体说明调用PSpice软
件进行电路模拟的基本步骤。
1-1 EDA技术和PSpice软件
1-1-1 CAD和EDA
进行电子线路设计，就是根据给定的设计要求，包括功能和特性指标要求，
通过各种方法，确定应采用什么样的线路拓扑结构以及线路中各个元器件
应采用什么参数值。有时还需将设计好的线路进一步转换为印刷电路板版
图设计。要完成上述设计任务，一般需经过设计方案提出、 验证和修改
(若需要的话)三个阶段，有时甚至要经历几个反复，才能完成一个比较好
的电路设计。
按照上述三个阶段中完成任务的手段不同，可将电子线路的设计方式分为
不同类型。如果方案的提出、验证和修改都是人工完成的，则称之为人工
数字电路激励信号源
J 结型场效应晶体管(JFET) V 独立电压源
K 互感(磁芯)，传输线耦合 W 电流控制开关
L 电感 X 单元子电路调用
M MOS场效应晶体管(MOSFET) Z 绝缘栅双极晶体管(IGBT)
注：表中N器件和O器件是在数/模混合电路中对数/模接口型节点进行接
口电路转换时引进的两种等效器件，详见第八章。
2. 元器件模型
电路模拟的精度很大程度上取决于电路中代表各种元器件特性的模型参数
值是否精确。为了方便用户使用，PSpice A/D提供的模型参数库中包括
有超过11300种的半导体器件和模拟集成电路产品的模型参数，以及
1600多种数字电路单元产品的参数。其中不但包括了最新的GaAs器件
和IGBT器件模型参数，对MOSFET器件还提供了6种不同级别的模型，适用于先进的亚微米工艺器件。第十章将介绍不同元器件模型参数的基本含义及其对电路特性模拟的影响。
Pspice教程
1 PSPICE软件的简介与使⽤
1.1 PSPICE的发展与现状
根据实际电路（或系统）建⽴模型，通过对模型的计算机分析、研究和试验以达到研制和开发实际电路（或系统）的⽬的，这⼀过程，称为计算机仿真（Simulation）的⾼效、⾼精度、⾼经济性和⾼可靠性，因此倍受业界喜爱。在设计或分析各类开关电源时,计算机仿真起了重要的作⽤。数字仿真⼿段可⽤以检验设计的系统是否满⾜性能要求。应⽤数字仿真可以减少电路实验的⼯作,与电路实验相⽐,计算机仿真所需时间要少得多,并可以更全⾯、更完整地进⾏,以期改进设计质量。⽬前流⾏的许多著名软件如PSpice、Icape等，它们各⾃都有其本⾝的特点。⽽随着Windows的全⾯普及，PSpice推出了Windows版本，⽤户不⽤象DOS版那样输⼊数据⽹表⽂件，⽽是图形化，只需选择相应的元器件的图标代号，然后使⽤线连接就可以⾃动⽣成数据⽹表⽂件，整个过程变得直观简单。因此它已⼴泛应⽤于电⼒电⼦电路（或系统）的分析中。
⽤于模拟电路仿真的SPICE（Simulation Program with Integrated Circuit Emphasis）软件于1972年由美国加州⼤学伯克利分校的计算机辅助设计⼩组利⽤FORTRAN语⾔开发⽽成，主要⽤于⼤规模集成电路的计算机辅助设计。SPICE 的正式实⽤版SPICE 2G在1975年正式推出，但是该程序的运⾏环境⾄少为⼩型机。1985年，加州⼤学伯克利分校⽤C语⾔对SPICE软件进⾏了改写，1988年SPICE被定为美国国家⼯业标准。与此同时，各种以SPICE为核⼼的商⽤模拟电路仿真软件，在SPICE的基础上做了⼤量实⽤化⼯作，从⽽使SPICE成为最为流⾏的电⼦电路仿真软件。PSPICE则是由美国Microsim公司在SPICE 2G版本的基础上升级并⽤于PC 机上的SPICE版本，其中采⽤⾃由格式语⾔的5.0版本⾃80年代以来在我国得到⼴泛应⽤，并且从6.0版本开始引⼊图形界⾯。1998年著名的EDA商业软件开发商ORCAD公司与Microsim公司正式合并，⾃此Microsim公司的PSPICE产品正式并⼊ORCAD公司的商业EDA系统中。⽬前，ORCAD公司已正式推出了ORCAD PSPICE Release 9.0，与传统的SPICE软件相⽐，PSPICE 9.0在三⼤⽅⾯实现了重⼤变⾰：⾸先，在对模拟电路进⾏直流、交流和瞬态等基本电路特性分析的基础上，实现了蒙特卡罗分析、最坏情况分析以及优化设计等较为复杂的电路特
希望对大家有所帮助，多谢您的浏览！
授课：XXX Pspice是美国MircroSim公司推出的一个通用的电路仿真分析软件, 也就是说，如果要看电路的运行情况，你不用做实验，只要通过这个软件画电路进行仿真就可以看到结果了， 呵呵，兴奋吧，而且MircroSim公司还专门为我们学生度身定做了一个免费的Student Version， 呵呵，更加兴奋了吧，正版的哦。
需要的朋友可以到以下网址下载，或者联系我(sfnt1@)。
(/Download/Pspice/9_1_Student/91pspstu.exe).

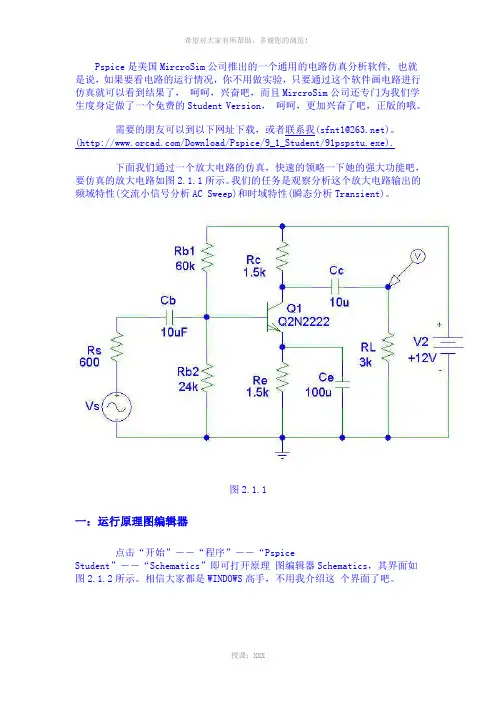

下面我们通过一个放大电路的仿真，快速的领略一下她的强大功能吧，要仿真的放大电路如图2.1.1所示。我们的任务是观察分析这个放大电路输出的频域特性(交流小信号分析AC Sweep)和时域特性(瞬态分析Transient)。
