二、数字测图的作业模式（一）数字测记模式（简称测记式）1.全站仪+电子手簿测图模式2.普通经纬仪+电子手簿测图模式3.平板仪测图+数字化仪测图模式4.RTK-GP数字测记模式（二）电子平板测绘模式（简称电子平板）1.测站电子平板测图模式2.镜站遥控电子平板测图模式3.掌上电子平板模式（三）地图数字化模式（1）数字测记法模式：将野外采集的地形数据传输给电子手簿，利用电子手簿的数据和野外详细绘制的草图，用全站仪或测距仪配合经纬仪测量，电子手薄记录，同时配有人工草图。
利用全站仪采集数据，电子手簿记录，同时人工绘制标注测点点号的草图，到室内将测量好的数据直接由记录器传输到计算机，再由人工按草图编辑图形文件，并键入计算机自动成图，室内在计算机屏幕上进行人机交互编辑、修改，生成图形文件或数字地图，由绘图仪绘制成图。
随着成图软件向实用化发展。
开发了智能化的外业数据采集软件，它不仅作单点点位记录，而且记录成图所需的全部信息，并且有一些记录内容可由软件自动记录，减少了键入数据的工作量。
计算机也初步具备了自动检索编辑图形文件的功能，减免了人工画草图的工作。
计算机成图软件能直接对接收的地形信息数据进行处理。
利用全站仪配合便携式计算机或掌上电脑，以及直接利用全站仪内存进行大比例尺地面数字测图。
（ 2）电子平板测绘模式：电子平板测图是利用电子平板测绘成图系统，把便携计算机与全站仪连接，与传统的平板视距法成图类似，在野外利用电子全站仪测量，将数据传输给便携式计算机，用便携计算机替代大平板，实时进行数据采集，测量工作者在野外实时地在屏幕上进行人机对话，对数据、图形进行处理、编辑，最后生成图形文件或数字地图，电子平板测绘系统是在传统数字化成图系统的基础上开发而成，其数据采集与图形处理在同一环境下完成，实时处理所测数据，具有现场直接生成地形图“即测即显，所见所得”等优点，但对阴雨天、暴晒或灰尘等条件难以适应。
另外，把实地图形显示在屏幕上，操作员可根据实地信息直接成图，也可先把点展在图上，一站结束后再成图。
数字地形测量基本要求1.1数字地形测量1.1.1图根控制测量1.1.1.1图根点精度要求图根点平面位置中误差相对于图根起算点的点位中误差不大于5cm,高程中误差不大于5cm。
1.1.1.2图根控制点的布设(1)图根控制网采用一级图根导线形式，测角中误差为土12〃，测距中误差为土12mm。
界址(界址)控制点宣布设成多结点网形或附合线路形式，附合线路长度不超过1500米。
测区内各等级GPS点可作为图根导线的起算点。
多结点导线线应有足够的网形强度，联测足够数量且分布均匀的高等级控制点，以保证界址(图根)控制点的点位精度均匀分布。
一般情况下不布设二级图根导线。
(2)图根控制点应保证足够的密度，按照数字测量的要求，结合地籍要素测量需要，图根点的密度一类地形每不;不少于96点，二、三类地形每不;不少于 64点，建筑密集区域需适当增加密度。
(3)个别困难地带(如死胡同)，一级导线确实无法贯通的，可用去导线方式补充发展支导线不得超过一站，并且需要往返测量。
(4)图根导线采用全站仪施测，不宜超过两次附合，采用手簿记录或电子记簿。
图根埋石点须用一级图根导线联测。
1.1.1.3图根控制点的埋设(1)图根点采用固定标志，如用水泥钉或在水泥地上刻十字，并标明点号。
点位应选在视野开阔、通视、设站良好，便于使用保存的地方。
(2)埋设图根控制点时，每幅图至少应埋设1个固定点(如大铆钉、水泥桩)，并且每个固定点要和一个相近GPS一级点通视，以保证每幅图不少于2个埋石点。
1.1.1.4图根控制点编号图根控制点的编号以作业小组为单位，以不同的字母开头，后带三位流水号排列，采用“英文字母” + “阿拉伯数字”表示，第一位用大写英文字母A、B、C、……代表作业组号，后用阿拉伯数字流水编号，从1至999,为不影响图面美观，编号不得大于999。
流水编号允许缺号或跳号，但不得重复。
为避免同其它等级控制点混淆，图根控制点编号中的英文字母不使用E、I、O等字母。
二、数字测图的作业模式（一）数字测记模式（简称测记式）1.全站仪+电子手簿测图模式2.普通经纬仪+电子手簿测图模式3.平板仪测图+数字化仪测图模式4.RTK-GPS数字测记模式（二）电子平板测绘模式（简称电子平板）1.测站电子平板测图模式2.镜站遥控电子平板测图模式3.掌上电子平板模式（三）地图数字化模式（1）数字测记法模式：将野外采集的地形数据传输给电子手簿，利用电子手簿的数据和野外详细绘制的草图，用全站仪或测距仪配合经纬仪测量，电子手薄记录，同时配有人工草图。
利用全站仪采集数据，电子手簿记录，同时人工绘制标注测点点号的草图，到室内将测量好的数据直接由记录器传输到计算机，再由人工按草图编辑图形文件，并键入计算机自动成图，室内在计算机屏幕上进行人机交互编辑、修改，生成图形文件或数字地图，由绘图仪绘制成图。
随着成图软件向实用化发展。
开发了智能化的外业数据采集软件，它不仅作单点点位记录，而且记录成图所需的全部信息，并且有一些记录内容可由软件自动记录，减少了键入数据的工作量。
计算机也初步具备了自动检索编辑图形文件的功能，减免了人工画草图的工作。
计算机成图软件能直接对接收的地形信息数据进行处理。
利用全站仪配合便携式计算机或掌上电脑，以及直接利用全站仪内存进行大比例尺地面数字测图。
( 2)电子平板测绘模式：电子平板测图是利用电子平板测绘成图系统，把便携计算机与全站仪连接，与传统的平板视距法成图类似，在野外利用电子全站仪测量，将数据传输给便携式计算机，用便携计算机替代大平板，实时进行数据采集，测量工作者在野外实时地在屏幕上进行人机对话，对数据、图形进行处理、编辑，最后生成图形文件或数字地图，电子平板测绘系统是在传统数字化成图系统的基础上开发而成，其数据采集与图形处理在同一环境下完成，实时处理所测数据，具有现场直接生成地形图“即测即显，所见所得”等优点，但对阴雨天、暴晒或灰尘等条件难以适应。
另外，把实地图形显示在屏幕上，操作员可根据实地信息直接成图，也可先把点展在图上，一站结束后再成图。
GPS-RTK在地形测量中应用的总结摘要：随着GPS RTK测量技术的日益成熟，RTK广泛应用于地形测量。
文章阐述了RTK的作业原理，规范RTK的作业方法，提出在今后的地形测量中运用RTK测量技术应注意的几个要点。
关键词: GPS-RTK；地形测量；应用总结1 引言目前，RTK（Real Time Kinematic）实时动态测量技术已广泛应用于地形测量，它因为操作简单，实时定位精度高而广泛应用于很多测量单位。
而传统的测量主要以布设导线和极坐标的形式，使用经纬仪或全站仪对测区进行控制测量和地形测量，传统的测量方法，耗时费工，并受自然地形条件的限制。
随着RTK 测量技术的成熟和广泛应用，大大改善了传统测量模式，GPS RTK测量技术的发展是一场革命性的突破，它具有操作简单，定位速度快，定位精度高，误差不累计不传播，节省人力物力，效率高，不受通视条件限制等优点。
在地形测量中，RTK技术可以取得良好的生产效益。
2 RTK技术概述2.1 RTK测量技术的工作原理RTK技术是全球卫星导航定位技术与数据通信技术结合的载波相位实时动态差分定位技术，它能够实时地提供测站点在指定坐标系中的三维定位结果。
GPS-RTK测量技术，是GPS测量技术与数据传输技术的结合，是GPS 测量技术的一个新突破。
RTK技术是以载波相位观测量为根据的实时差分GPS 测量技术，其基本思想是：在基准站上设置1台GPS接收机，对所有可见的GPS 卫星进行连续地观察，并将其观测数据通过无线电传输设备，实时的发送给用户观测站。
用户接收机实时的解算整周模糊度，并得出用户接受机的三维坐标及其精度。
基准站实时地将测量的载波相位观测值、伪距观测值、基准站坐标等用无线电传送给运动中的流动站，在流动站通过无线电接收基准站发射的信息，将载波相位观测值实时进行差分处理，得到基准站和流动站的坐标差△X、△Y、△Z;坐标差加上基准站坐标得到流动站每个点的WGS-84坐标，通过坐标转换参数转换得出流动站每个点的平面坐标和高程。
地形图测绘仪器清单一、RTK一套1、主机（充电）2、手簿（充电）3、数据线4、手簿主机连接线4、碳素杆5、手簿托架6、电池7、充电器等8、出省或信号不好时要考虑采用电台模式或GPRS的通讯模式，采用电台模式时要携带电台一套、电瓶以及充电器等，采用GPRS模式是要携带脚架、基座及连接器，采用CORS模式时不需携带脚架、基座及连接器二、静态GPS四台1、主机（充电）2、数据线3、连接器（重要）4、电池5、充电器6、小卷尺7、记录纸8、笔三、全站仪一套1、主机（充电）2、数据线3、USB口-串口转接头4、电池5、充电器6、脚架（区分公英制）7、5米对中杆8、3米对中杆9、棱镜（要与对中杆配套）10、对讲机四、水准仪一套1、主机2、脚架3、2米标尺一副（区分4687、4787）4、2公斤尺垫一副5、记录手簿6、50米皮尺14、仪器校正针五、笔记本电脑1、电池适配器2、鼠标3、USB口-串口转接头（同上）4、移动硬盘或U盘5、接线板若干六、打印机1、电源线2、打印机—电脑连接线3、打印纸七、控制点标志1、控制点标志20只2、道钉（长标志、短标志若干）3、小铁钉若干4、工兵铲5、洋锹6、洋镐7、铁锹8、泥桶9、水桶10、抹子11、榔头八、个人绘图用品1、工具包2、夹板3、2H铅笔4、圆珠笔5、铅笔刀6、橡皮7、20cm直尺8、铅笔袋9、白纸10、记号笔11、喷漆12、榔头13、道钉14、铁钉15、20米皮尺16、手持测距仪2九、参考资料1、地形图图式2、工程测量规范3、必须的电子数据十、其他1、雨鞋2、雨衣3、雨伞4、草帽5、公路防护衣(道路作业时)6、木桩（放样时需要）7、钓竿（测量河床断面时需要）十一、个人用品1、个人生活用品2、所需现金3、个人身份证4、手机（带充电器）5、工作服6、工作鞋7、水杯注：1、所有仪器在出外业之前都要被检查校正，包括水准仪的圆气泡、i角；全站仪的圆气泡、长气泡、对点器；基座的圆气泡和对点器等；设置好GPS的通讯模式。
全站仪使用教程全站仪型号规格全站仪即全站型电子测距仪，是集光、机、电为一体的高技术测量仪器。
它集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体，使测角操作简单化，可以准确方便高效完成多种测量工作，且可避免读数误差的产生，在控制测量、地形测量、地籍与房产测量、施工放样、工业测量及近海定位等广泛应用。
一、全站仪是什么全站仪，即全站型电子测距仪（Electronic Total Station），是一种集光、机、电为一体的高技术测量仪器，是集水平角、垂直角、距离（斜距、平距）、高差测量功能于一体的测绘仪器系统。
与光学经纬仪比较电子经纬仪将光学度盘换为光电扫描度盘，将人工光学测微读数代之以自动记录和显示读数，使测角操作简单化，且可避免读数误差的产生。
因其一次安置仪器就可完成该测站上全部测量工作，所以称之为全站仪。
广泛用于地上大型建筑和地下隧道施工等精密工程测量或变形监测领域。
全站仪能自动地测量角度和距离，并能按一定程序和格式将测量数据传送给相应的数据采集器。
全站仪自动化程度高，功能多，精度好，通过配置适当的接口，可使野外采集的测量数据直接进入计算机进行数据处理或进入自动化绘图系统二、全站仪原理全站仪工作原理全站仪主要由测角系统、测距系统、数据处理系统及通讯接口、键盘、电源等部分构成，其中，测角系统用于完成测角功能；测距系统用于完成测距功能；数据处理系统用于完成对数据的自动记录功能；通讯接口用于将内存与计算机连接起来，实现双向信息传输；键盘用于在测量过程中输入数据或操作指令；电源用于给全站仪提供工作所需能量。
除此之外，全站仪还可根据需要接入同轴望远镜、双轴自动补偿系统等辅助设施，以增加其可完成功能。
全站仪测距原理1、电子测距技术电子测距的基本原理是利用电磁波在空气中传播的速度为已知这一特性，测定电磁波在被测距离上往返传播的时间来求得距离值。
但是，这种直接测距的方法实现起来非常困难，当我们要求较高的测量精度时，对测量时间的要求很高，这在实践过程中是非常困难的。
地形测量实训任务与指导书测绘工程系编制2010年8月地形测量实训任务书一、实习性质与目的：该实习是在工程测量技术、大地测量与卫星定位技术专业学生学完《测量学》教材内容后，为了巩固所学过的理论知识，加强学生们的动手操作能力而安排的一次综合教学实习，为期五周。
通过这次实习应达到如下目的：1、熟练掌握常规光学仪器如经纬仪、水准仪、平板仪的操作与使用方法。
2、掌握测绘大比例尺地形图的方法、过程与要领，为后续专业课的学习和走上工作岗位打下坚实基础。
3、熟练掌握图根控制测量的各项内业计算，加强本专业“测、绘、算”的基本功训练。
4、培养学生们团结合作、团队精神和吃苦耐劳的测绘职业素质。
二、实习内容与流程：1、实训地点：学校南北校区，每班分六个小组，每个小组完成测区一X1:1000的地形图测绘任务。
2、首级控制：首级平面控制采用校内实训基地已有的GPS控制点；首级控制点的高程，由各组按四等水准要求组成闭合或附合水准路线进行观测。
3、地形图分幅：由实习指导老师进行地形图的分幅，即确XX南角坐标。
4、图根控制：每组采用经纬仪导线在本图幅内做图根控制，每幅图要布设足够的图根控制点（开阔地区不少于50个/km2，复杂地区适当增加）。
（1）图根平面控制采用图根导线的形式。
图根导线尽量布设成附和导线形式，复杂地区也可以布设成无定向导线形式，其计算方法参照教材的有关章节。
图根导线测角采用J6经纬仪观测，测距采用全站仪观测。
图根点的进一步加密可采用角度交会或全站仪支导线（不超过2点）。
（2）图根高程控制采用图根水准的方式。
（3）图根控制的精度要求参考《测量学》教材或《工程测量规X》执行，小组要提交合格的图根控制资料与控制点成果表。
5、图根控制的内业计算和展点：图根点的平面位置和高程的计算，要求在原始观测记录检查、摘抄无误的情况下，采用两人对算的形式，对算一致且闭合差符合要求后，方可整理控制点成果表。
控制点成果表整理完毕并检查无误后，方可将图根点展绘到聚酯薄膜绘图纸上。

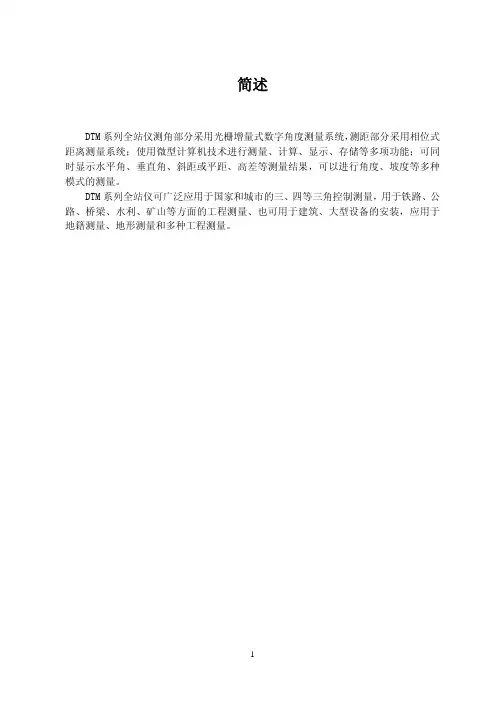

简述DTM系列全站仪测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
DTM系列全站仪可广泛应用于国家和城市的三、四等三角控制测量，用于铁路、公路、桥梁、水利、矿山等方面的工程测量、也可用于建筑、大型设备的安装，应用于地籍测量、地形测量和多种工程测量。
1.仪器各部分名称及其功能1.1部件名称1 左侧板 6 功能按键 11 RS232接口2 横轴中心 7 圆水准器 12 长水准器3 仪器号码 8 基座调整旋钮 13 竖盘微动手轮4 下对点器 9 基座 14 竖盘制动手轮5 显示器 10基座联接旋钮 15 物镜16 提手 20 主架 24目镜17 调焦护罩 21 电池卡钮 25右侧板18 粗瞄器 22 电池 26水平微动手轮19 提手螺钉 23 调焦手轮 27水平制动手轮1.2显示屏显示屏采用点阵图形式液晶显示（LCD），可显示4行汉字，每行10个汉字；测量时第一、二、三行显示测量数据，第四行显示对应的测量模式中的按键功能。
仪器显示分测量模式与菜单模式两种。
◆显示界面示例：角度测量模式 距离测量模式1天顶距： 81°54′21″ 天顶距： 81°54′21″水平角：157°33′58″水平角：157°33′58″斜 距： 130.216 m距离测量模式2 坐标测量模式水平角：157°33′58″ 北向坐标（N/X）： 5.838 m 平 距： 128.919 m 东向坐标（E/Y）： -3.308 m 高 差： 18.334 m 高 程 （Z/Z）： 0.226 m ◆菜单模式示例主菜单（第1页 共3页） 设置子菜单（第2页，共3页） 按F1键进入“数据采集” 按F1键进入“角度单位”按F2键进入“放样” 按F2键进入“最小读数”按F3键进入“内存管理” 按F3键进入“测距单位”◆显示符号显示符号 内容V 垂直角V↑ 垂直角天顶为0模式V→ 垂直角水平为0模式% 坡度HR 水平角（顺时针增）HL 水平角（逆时针增）SD 斜距HD 平距VD 高差N 北向坐标E 东向坐标Z 高程dSD 斜距放样差值dHD 平距放样差值dVD 高差放样差值（精测） 精测模式（跟踪） 跟踪模式（单次） 单次模式OUT 垂直角超出补偿范围或坡度超过±100%°’ “以360度为角度单位GON（g） 以400哥恩为角度单位MIL 以6400密位为角度单位P1/P2/P3 第一/二/三页m 以米为单位ft 以英尺为单位SING：150 测距光强值为1501.3按键说明按键 第一功能第二功能F1～F4 对应第四行显示的功能 功能参见所显示的信息 0～9 输入相应的数字 输入字母以及特殊符号 -输入负号 . 输入点号ESC 退出各种菜单功能 ENT 确定功能★ 夜照明开/关、对比度调节 POWER 开/关机MENU 进入仪器主菜单 向右移动键 进入坐标测量模式 向左移动键进入距离测量模式 平距/斜距/高差切换、向上移动键 ANG 进入角度测量模式向下移动键1.4功能键（软键）软键功能标志在显示屏的第四行.该功能随测量模式的不同而改变. 角度测量模式（二个界面菜单）↓↓↓↓F1 F2F3 F4页数 软键 显示符号 功能F1 置零 水平角置为0°00′00″ F2 锁定 水平角读数锁定F3 置盘通过键盘输入数字设置水平角 第1页 （页1） F4 页1↓ 显示第2页软键功能F1 补偿 设置倾斜改正开或关，若选择开则显示倾斜改正 F2 坡度 垂直角与百分比坡度的切换 F3 左/右 水平角左/右计数方向的转换 第2页 （页2） F4页2↑显示第1页软键功能距离测量模式（两个界面）页数 软键 显示 符号内容F1 测量 启动距离测量F2 模式 设置测距模式为精测/跟踪/单次F3 条件 设置温度、气压、棱镜常数第1页（页1）F4 页1↓ 显示第2页软键功能F1 偏心 偏心测量模式F2 放样 距离放样模式F3 发送 将测量数据传出第2页（页2）F4 页2↑ 显示第1页软键功能坐标测量模式页数 软键显示符号内容F1 测量 启动测量F2 设置 设置测站点、后视点、棱镜高F3 条件 设置温度、气压、棱镜常数F4 发送 将测量数据传出1.5 RS232 数据接口RS232 数据接口用于将全站仪与计算机或电子手簿连接，使测量数据可以传输给计算机或电子手簿；或由计算机将预置的数据输入给全站仪。
1 绪论过去的手工绘图，经纬仪与塔尺的时代离我们远去，过去不不仅劳动强度大，更需要投入大量的人力物力而测量精度还受到仪器与人为因素的影响不能得到充分的保障。
随着电子测量技术的不断发展,电子全站仪GPSRTK等现代化的测量仪器逐渐取代经纬仪在地籍测量中发挥着越来越重要的作用，GPS新技术的出现，可以高精度并快速地测定各级控制点的坐标。
特别是应用RTK新技术，甚至可以不布设各级控制点，仅依据一定数量的基准控制点，便可以高精度并快速地测定界址点、地形点、地物点的坐标，利用测图软件可以在野外一次测绘成电子地图，然后通过计算机和绘图仪、打印机输出各种比例尺的图件。
1.1GPS、RTK的介绍1.1.1 GPS技术GPS系统包括3大部分:空间部分-GPS卫星星座;地面控制部分-地面监控系统;用户设备部分-GPS信号接收机。
空间卫星系统由均匀分布在地球６个轨道平面上的２４颗高轨道工作卫星构成，卫星每２小时沿近圆形轨道绕地球一周，由星载高精度原子钟控制无线电发射机在"低噪声窗口"（无线电窗口中，至８区间的频区天线噪声最低的一段是空间遥测及射电干涉测量优先选用频段）附近发射L1、Ｌ２两种载波，向全球的用户接收系统连续地播发GPS 导航信号。
地面监控系统由均匀分布在美国本土和三大洋的美军基地上的５个监测站、１个主控站和３个注入站构成。
该系统的功能是：监控站用GPS接收系统测量每颗卫星的伪距和距离差，采集气象数据，并将观测数据传送给主控点。
主控站接收各监测站的GPS卫星观测数据、卫星工作状态数据、各监测站和注入自身的工作状态数据，及时编算每颗卫星的导航电文并传送给注入站；控制和协调监测站间，注入时间的工作，检验注入卫星的导航电文是否正确以及卫星是否将导航电文发给了GPS用户系统；诊断卫星工作状态，改变偏离轨道的卫星位置及姿态，调整备用卫星取代失效卫星。
注入站接受主控站送达的各卫星导航电文并将之注入飞越其上空的每颗卫星用户接收系统主要由以无线电传感和计算机技术支撑的GPS 卫星接收机和GPS数据处理软件构成。

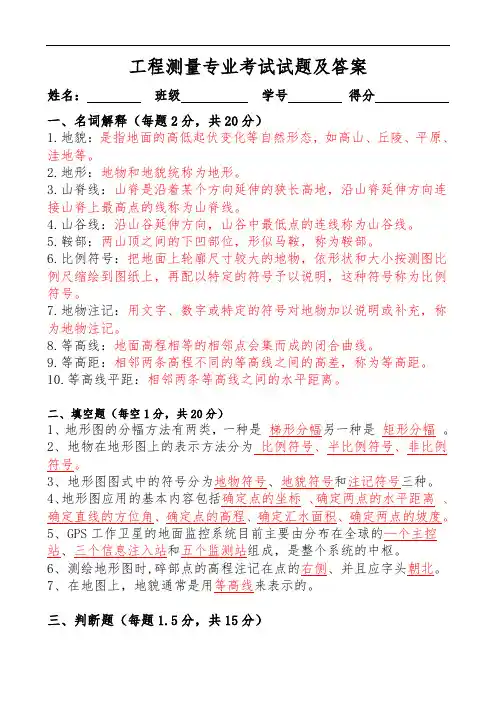

工程测量专业考试试题及答案姓名：班级学号得分一、名词解释（每题2分，共20分）1.地貌：是指地面的高低起伏变化等自然形态，如高山、丘陵、平原、洼地等。
2.地形：地物和地貌统称为地形。
3.山脊线：山脊是沿着某个方向延伸的狭长高地，沿山脊延伸方向连接山脊上最高点的线称为山脊线。
4.山谷线：沿山谷延伸方向，山谷中最低点的连线称为山谷线。
5.鞍部：两山顶之间的下凹部位，形似马鞍，称为鞍部。
6.比例符号：把地面上轮廓尺寸较大的地物，依形状和大小按测图比例尺缩绘到图纸上，再配以特定的符号予以说明，这种符号称为比例符号。
7.地物注记：用文字、数字或特定的符号对地物加以说明或补充，称为地物注记。
8.等高线：地面高程相等的相邻点会集而成的闭合曲线。
9.等高距：相邻两条高程不同的等高线之间的高差，称为等高距。
10.等高线平距：相邻两条等高线之间的水平距离。
二、填空题（每空1分，共20分）1、地形图的分幅方法有两类，一种是梯形分幅另一种是矩形分幅。
2、地物在地形图上的表示方法分为比例符号、半比例符号、非比例符号。
3、地形图图式中的符号分为地物符号、地貌符号和注记符号三种。
4、地形图应用的基本内容包括确定点的坐标、确定两点的水平距离、确定直线的方位角、确定点的高程、确定汇水面积、确定两点的坡度。
5、GPS工作卫星的地面监控系统目前主要由分布在全球的—个主控站、三个信息注入站和五个监测站组成，是整个系统的中枢。
6、测绘地形图时,碎部点的高程注记在点的右侧、并且应字头朝北。
7、在地图上，地貌通常是用等高线来表示的。
三、判断题（每题1.5分，共15分）1、地形图比例尺表示图上二点之间距离d与地面二点倾斜距离D的比值。
（×）2、比例尺越大，表示地物和地貌的情况越详细，测绘工作量越大。
（√）3、平面图和地形图的区别是平面图仅表示地物的平面位置，而地形图仅表示地面的高低起伏。
（×）4、地物在地形图上的表示方法分为等高线、半比例符号、非比例符号。
**中华人民共和国****标准******-****全球定位系统实时动态（RTK）测量技术规范（征求意见稿）****- - 发布****- - 实施* * * * * 发布目次前言 (I)引言 (II)1 范围 (1)2 引用标准 (1)3 术语 (1)4 坐标系统、高程系统和时间系统 (3)5 RTK控制测量技术要求 (3)6 RTK地形测量技术要求 (7)7 仪器设备的要求 (9)8 资料提交和成果验收 (10)附录 A 2000国家大地坐标系地球椭球参数 (11)附录 B 平面控制标石埋设 (12)附录 C 参考点的转换残差及转换参数表 (14)附录 D RTK测量参考站观测手簿 (15)附录 E 同一参考站三次点位平面坐标成果表 (16)附录 F 同一参考站三次观测高程成果表 (17)** ****-****前言本标准的附录A、附录B为规范性附录。
本标准的附录C、附录D、附录E、附录F为资料性附录。
本标准由国家测绘局提出并归口。
本标准主要起草单位：本标准主要起草人：本标准由国家测绘局负责解释。
I** ****-****引言本标准是根据我国现阶段全球定位系统实时动态（RTK）测量的技术水平制定的。
本标准内容涉及目前应用广泛的单参考站RTK测量技术和基于CORS系统的网络RTK测量技术。
本标准是在GB/T 18314《全球定位系统（GPS）测量规范》、CJJ 73《全球定位系统城市测量技术规程》、GB50026《工程测量规范》的基础上，结合生产实际的情况制定的。
全球定位系统实时动态（RTK）定位测量除应符合本标准的要求外，还应符合国家现行的有关强制性标准、规范的规定。
II全球定位系统实时动态（RTK）测量技术规范1 范围本标准规定利用全球定位系统实时动态测量（RTK）技术，实施平面一级、二级、三级控制测量和五等高程控制测量、地形测量的技术要求、方法。
其他相应精度的定位测量可参照本标准执行。
2 引用标准下列文件中的条款通过本标准的引用而成为本标准的条款。
- - .地形地籍测量检查内容及检查方法****************二O O五年二月九日地形地籍测量检查内容及检查方法一、首级控制(平面、高程控制)测量1.1.仪器设备检查情况1.1.1 仪器检定工程是否齐全，检验结果是否符合要求，检验资料是否齐全。
1.1.2 水准仪i角有无检查记录，精度是否符合限差规定。
1.1.3 用于等级水准测量的水准标尺，有无检查标尺零点差及有关的真长改正值。
1.2. 控制网布设1.2.1 所布设的首级控制点是否满足测区要求，特别是测区边缘能否控制，是否能满足下一级控制开展的需要。
1.2.2 所布设的控制点是否逐级开展，有无先布设低等级控制，再布设高等级控制现象，无特殊情况，不能先布低等级控制后布设高等级控制；如有先布设低等级控制，再布设高等级控制时，低等级的控制网与高等级控制网的联测方法及平差方法是否正确；闭合导线的联测及检查是否正确，能否保证控制点点位的精度。
1.2.31.2.4 埋石：a、控制点能否便于较长时间保存。
B、埋石点的标石规格和中心标志是否符合设计书的要求，标石是否规整光滑，字体是否字模压印或锯刻，字体朝向是否符合要求。
C、凿(锯)石点的框边深度、中心钉、字体、朝向是否符合标准和设计书的要求。
D、点之记(Ⅳ等点从上等级)或点位说明(5秒点)是否符合要求，点位略图、交通线路说明是否清楚，点位说明是否清楚。
1.2.5 起算数据：起算点等级、精度、坐标系统及投影面和投影带是否符合本测区的要求，高程系统是否正确，平面坐标和高程数据的来源是否可靠，高程导线起闭点是否经相应等级水准联测。
1.2.6 联测略图：a、联测的方法、方向是否正确，与观测记录是否一致。
b 、平面、高程的联测是否标明，起始方向点有无标注。
C、图例是否齐全，是否与计算机上的文件内容一致。
1.2.7 观测记录手簿：(1) 普通记录手簿的封面、封底是否按规定填写：等级、测区、统一编号、日期、测量单位。
关于统一测量原始记录簿格式的通知各子（分）公司、各工程指挥部（项目经理部）：工程测量是施工技术管理的重要组成部分，是建筑施工中不可缺少的生产环节，直接影响着工程质量。
现局属各子（分）公司及项目经理部测量记录簿形式多样且不规范，为了统一局内测量记录簿格式，规范测量原始记录，坚持测量复核制，提高全局整体测量水平，特对测量的原始观测记录做如下统一规定，请遵照执行。
1、原始观测记录簿手工测量记录簿主要用于现场施工放样及临时增加控制点，采用局统一的记录格式（详见附录1、2、3），水准仪簿、经纬仪簿、全站仪簿（统一采用A5纸）应按工程项目分册记录。
印刷时字体、字的大小及表格大小按附录执行，但删除“附录、封面、首页及中末页”字样。
2、原始观测记录表手工测量记录表主要用于施工复测及主要构筑物控制测量，采用局统一的记录格式（详见附录4、5、6）,全站仪测量记录表、三、四等水准测量记录表、GPS外业观测记录表统一采用A4纸。
打印时字体、字的大小及表格大小按附录执行，但删除“附录”字样。
为便于保存，观测记录表应按项目分类，装订成册。
3、原始观测记录3.1要求测量记录有专用记录本并用铅笔记录，记录项目应完善齐全（项目名称、日期、天气、地点、人员、仪器编号等），每次记录应签字齐全；采用非手工记录的，测量后要将有关数据打印输出，留存备查。
原始观测记录（包括各种放样记录）必须在现场同步作出，严禁涂改和事后补记、补绘。
不合格时，应按规范要求补测或重测。
3.2手工采集的各种原始记录，必须进行复核以确保原始观测数据的准确性。
各种原始观测数据未经复核不得用于下一步测量和计算工作。
抄录已知数据必须核对，不同的计算人应分别独立查阅抄录，并互相核实。
3.3电子记录内业计算前必须检查原始观测值文件中各项参数是否正确，主要包括仪器加乘常数、气象改正系数、归算高程面、各项观测限差等。
电子记录在完成测量任务后应及时备份保存。
4、本通知中规定自2008年10月1日起执行。
测绘仪器操作汇总一、概述测绘工作在现代工程建设、城市规划、地理信息系统等领域发挥着重要作用。
精确的测量数据是保证工程质量、提高设计水平的关键。
本文将详细介绍测绘过程中常用的仪器及其操作方法，以便为测绘工作者提供参考。
二、测绘仪器分类及操作方法1.水准仪水准仪是测量两点间高差的仪器，广泛应用于地形、道路、水利等工程测量。
操作方法如下：（1）仪器准备：确保水准仪外观完好，各部件齐全，调节圆水准器气泡居中。
（2）架设仪器：选择合适的位置，将三脚架打开，调整高度，使水准仪大致水平。
将水准仪固定在三脚架上，旋紧螺丝。
（3）粗平：旋转仪器的脚螺旋，使圆水准器气泡居中。
（4）瞄准目标：调节望远镜，使十字丝竖丝对准目标，旋紧望远镜固定螺丝。
（5）精平：调节仪器的微倾螺旋，使水准管气泡居中。
（6）读数：在望远镜中读取目标的高度值，记录在测量手簿中。
2.经纬仪经纬仪是测量水平角和垂直角的仪器，用于控制测量、地形测量等。
操作方法如下：（1）仪器准备：确保经纬仪外观完好，各部件齐全，调节圆水准器气泡居中。
（2）架设仪器：选择合适的位置，将三脚架打开，调整高度，使经纬仪大致水平。
将经纬仪固定在三脚架上，旋紧螺丝。
（3）粗平：旋转仪器的脚螺旋，使圆水准器气泡居中。
（4）瞄准目标：调节望远镜，使十字丝竖丝对准目标，旋紧望远镜固定螺丝。
（5）精平：调节仪器的微倾螺旋，使水准管气泡居中。
（6）读数：在望远镜中读取目标的角度值，记录在测量手簿中。
3.全站仪全站仪是一种集光、机、电为一体的高精度测量仪器，可进行角度（水平角、竖直角）测量、距离（斜距、平距、高差）测量和数据处理。
操作方法如下：（1）仪器准备：确保全站仪外观完好，各部件齐全，打开电源，进行初始化设置。
（2）架设仪器：选择合适的位置，将三脚架打开，调整高度，使全站仪大致水平。
将全站仪固定在三脚架上，旋紧螺丝。
（3）粗平：旋转仪器的脚螺旋，使圆水准器气泡居中。
（4）瞄准目标：调节望远镜，使十字丝竖丝对准目标，旋紧望远镜固定螺丝。
利川市地籍（地形）测量细则一图根控制测量一、图根点测量的方式及精度在四等、一级GPS点的基础上加密图根点，图根点能够采用光电测距导线、GPS静态定位测量、GPS—RTK测量等方式施测平面和高程。
图根点相对于起算点的点位中误差不得超过 5cm。
二、图根点布设及选点、埋设图根点的密度应知足地形、地籍测量的需要，保证界址点的收集距离不大于200米。
一般每幅图埋石点数量很多于2点；每一个埋石点至少应与另一埋石点通视。
一、二级图根导线点编号，点号前冠以L、X、N加数字序号，如L001、X00一、N001等；GPS—RTK施测的图根点，点号前冠以K加数字序号，如K001等；支导线点编号，点号前冠以Z加数字序号，如K001等。
不埋石图根点标志一般采用临时标志，可选用如铁钉、木桩、刻石等材料，并用红漆标注点号。
对于需要进行图根点埋石的，依照以下标准执行：3、光电测距导线测量布设形式主要为附合导线和结点网，一般加密二次，个别导线无法贯通的旧街坊或庭院，通视困难地域，采用支导线形式补充，平坦开阔地也可采用全站仪解析极坐标法测定。
为了确保界址点和地物点的测定精度，本次作业原则上只布设一、二级图根导线，为了提高对点精度目标方向利用对点器觇牌。
技术要求按下表执行。
图根光电测距测量的技术要求等级附合导线长度(m)平均边长（m）导线相对闭合差测回数方位角闭合差(″)测距坐标闭合差（m）DJ2 DJ6仪器类型II级(单程)测距一测回读数一1200 120 1/5000 1 2 ±24 1 2 ±二700 70 1/3000 — 1 ±40 1 2 ±注∶①表中n为测站数，导线结点间长度为附合导线长度的倍。
②当导线长度短于上表规定1/3时，其绝对闭合差不该大于15cm。
③当附合导线的边数超过12条时，其测角精度把边数放入根号外，常数放入根号内。
如∶14条边：±14。
4、支导线因受地形限制图根导线无法附合时，可布设少量图根支导线，支导线总边数不超过四条边，总长度不超过上表中一级图根导线规定长度的1/2，最大边不超过平均边长2倍。
简述DTM系列全站仪测角部分采用光栅增量式数字角度测量系统，测距部分采用相位式距离测量系统；使用微型计算机技术进行测量、计算、显示、存储等多项功能；可同时显示水平角、垂直角、斜距或平距、高差等测量结果，可以进行角度、坡度等多种模式的测量。
