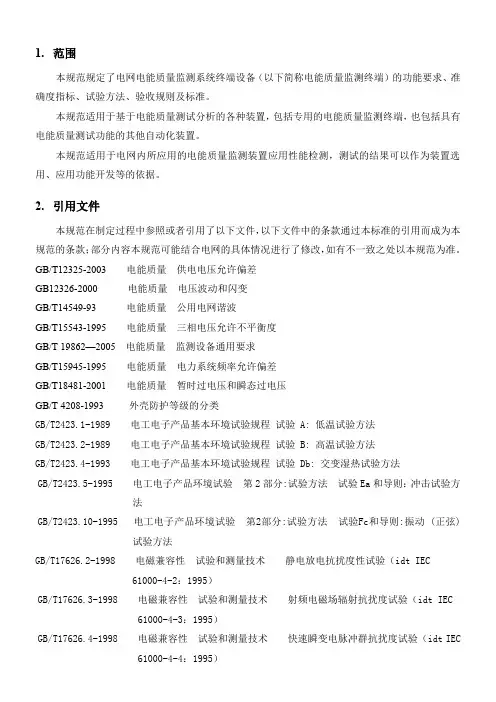

1. 范围

本规范规定了电网电能质量监测系统终端设备（以下简称电能质量监测终端）的功能要求、准确度指标、试验方法、验收规则及标准。

本规范适用于基于电能质量测试分析的各种装置，包括专用的电能质量监测终端，也包括具有电能质量测试功能的其他自动化装置。

本规范适用于电网内所应用的电能质量监测装置应用性能检测，测试的结果可以作为装置选用、应用功能开发等的依据。

2. 引用文件

本规范在制定过程中参照或者引用了以下文件，以下文件中的条款通过本标准的引用而成为本规范的条款；部分内容本规范可能结合电网的具体情况进行了修改，如有不一致之处以本规范为准。

GB/T12325-2003 电能质量 供电电压允许偏差

GB12326-2000 电能质量 电压波动和闪变

GB/T14549-93 电能质量 公用电网谐波

GB/T15543-1995 电能质量 三相电压允许不平衡度

GB/T 19862—2005 电能质量 监测设备通用要求

GB/T15945-1995 电能质量 电力系统频率允许偏差

GB/T18481-2001 电能质量 暂时过电压和瞬态过电压

GB/T 4208-1993 外壳防护等级的分类

GB/T2423.1-1989 电工电子产品基本环境试验规程 试验 A: 低温试验方法

GB/T2423.2-1989 电工电子产品基本环境试验规程 试验 B: 高温试验方法

GB/T2423.4-1993 电工电子产品基本环境试验规程 试验 Db: 交变湿热试验方法

GB/T2423.5-1995 电工电子产品环境试验 第2部分:试验方法 试验Ea和导则：冲击试验方法

GB/T2423.10-1995 电工电子产品环境试验 第2部分:试验方法 试验Fc和导则:振动 (正弦)试验方法

GB/T17626.2-1998 电磁兼容性 试验和测量技术 静电放电抗扰度性试验（idt IEC

摘要

此电能质量检测装置以数字信号处理技术为核心，能对其频率、电压有效值、电流有效值、有功功率、无功功率、视在功率、功率因数等电能质量参数进行分析，并利用快速傅立叶变换(FFT)分析对数据信号分别进行处理、分析其电压、电流的谐波含有率，并实现数值的LCD显示。通过对各指标的精确计算和分析，能同时显示一个周期内分辨率达1%的输入电压、电流曲线。并利用信号处理仿真软件Matlab实现对软件程序的仿真，减少硬件成本。本系统运行稳定可靠，效果良好。

关键词：电能质量 数字信号处理 谐波

Abstract

This detection installment of electrical energy quality tests and demonstrates

some parameters of energy quality that include voltage, electric current, active

power, reactive power, appareat power and so on .take the digital signal processing

technology as the core, carries on the data using the Fourier's analysis processing,

the frequency survey, realized the various targets precise computation and the

analysis, the discussion the harmonic influence, proposed the survey, the analysis

and the computation harmonic content and included in the harmonic situation the

配电网电能质量的监测与控制

摘要】电能质量的好坏直接关系到电网企业形象，所以完善配电网电能质量的监测与控制措施，确保居民可靠优质用电，是实现优质服务工作的基本条件。

【关键字】配电网；电能质量；监测；控制

通常，电网由“发、输、变、配、用”五个主要环节构成，其中用户端的“配、用”电环节约占80%的总电能消耗。近年来，我国社会经济快速发展对电能质量及其可靠性提出更高的要求，特别是冲击性、非线性、不平衡度负载在电力应用中越来越多，如电气化铁路、电弧炉、变频器等，造成电网的电压波形发生畸变，致使电网电能质量不断恶化，从而引起电压波动和闪变以及三相不平衡，甚至引起系统频率波动等电能质量问题，对供电电能质量造成严重的干扰或“污染”，直接影响着电力系统的供电安全。电网中正面临越来越多的电能质量问题，这使得完善配电网电能质量的监测与控制措施，成为保证电网安全、经济运行必不可少的手段之一。

1.配电网电能质量概述

电能质量主要包含电压质量、电流质量、供电质量以及用电质量四方面内容，具体如下：

1.1电压质量，通过对用户家庭当中的用电设备进行测量找出不理想的供电电压，保证设备的正常运行，确保用户使用到的电能是理想的。电压偏差、波动和闪变是决定电压质量的关键元素，管理人员就是通过这些技术参数来掌握电能信息的理论参考数据的。

1.2电流质量，电流谐波，间谐波和高频波是衡量电流质量的主要标准。电流质量就是电流畸变是用户通过供电系统带来的与电压质量的关系密切。为了提升电网传输的效率，电能通过电力系统传输到用户实现电能负荷，应尽可能使电流与电压的频率标准统一，角度相位波形相同。

1.3供电质量，电压质量和配电网供电时的稳定性是形成供电质量的主要标准，对客户的服务质量也属于供电质量标准的范围。

1.4用电质量，负荷用电是检验用电质量的主要标准。电力系统输送的电能质量是否达到用户的用电标准，用户负荷使用电能要履行哪些责任等都包含在用电质量的内容当中。

电能质量监测和控制技术现状和展望

近年来，随着电力系统规模的不断扩大和电子设备的普及应用，电能质量问题逐渐引起广泛关注。特别是在工业生产、医疗卫生、通信等领域，电能质量问题可能对设备运行、生产效率和人身安全产生重要影响。因此，电能质量监测和控制技术成为评估和改善电能质量的重要手段。

电能质量监测是指对电能质量相关参数进行实时监测和数据采集的过程。通过电能质量监测技术，可以了解电能质量是否达到相关标准要求，并判断电力系统中是否存在电能质量问题，以便及时采取措施进行调整和改善。目前，电能质量监测主要包括电压、电流、频率、谐波等参数的监测。

在电能质量监测技术中，电能质量参数的监测设备是关键。常见的监测设备包括电能质量监测器、电能质量仪、负荷电流监测系统等。电能质量监测器通过对电能质量参数进行实时监测和数据采集，掌握电能质量的变化情况，并提供实时动态的电能质量数据。电能质量仪能够对电能质量参数进行更为细致的监测和分析，并能够提供对应的故障诊断和处理措施。负荷电流监测系统则通过对电流的监测，可以及时发现负荷电流偏差问题，从而避免设备过载和电能参数的异常。

电能质量控制是指通过采用相应的控制手段和技术，对电能质量进行调整和改善的过程。电能质量控制主要包括电能质量治理设备的选用和电能质量改善方法的实施。电能质量治理设备常用的有无功补偿装置、谐波滤波器、电力调速装置等，这些设备能够通过精确的电能质量监测分析和控制手段，对电能质量进行精细调整。此外，还可以采用适当的电能质量改善方法，如电力系统的优化设计、潮流分析以及谐波抑制等，来提高电能质量。

未来，随着科技的不断进步和人们对电能质量要求的提高，电能质量监测和控制技术将呈现出以下几个发展趋势：

首先是技术手段的不断创新和完善。随着现代科技的发展，新的传感器、监测设备、控制系统和数据处理算法将不断涌现出来。这些新技术和手段将进一步提升电能质量监测和控制的精确性、实时性和自动化水平。 其次是互联网和大数据技术的广泛应用。互联网和大数据技术的快速发展，为电能质量监测和控制提供了更广阔的发展空间。通过互联网技术，可以实现电能质量监测设备的远程监控和远程数据传输。同时，利用大数据技术对大量电能质量数据进行分析和挖掘，可以更好地了解电能质量问题的分布规律和变化趋势，有针对性地制定相应的控制策略。
