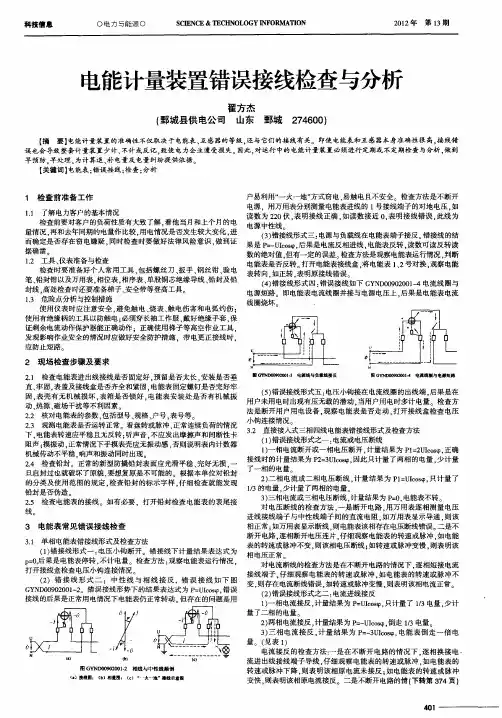

电能计量装置错误接线检查与分析
翟方杰
（鄄城县供电公司 山东鄄城２７４６００）
【摘要】电能计量装置的准确性不仅取决于电能表、互感器的等级，还与它们的接线有关。即使电能表和互感器本身准确性很高，接线错
误也会导致整套计量装置少计、不计或反记，致使电力企业遭受损失。因此，对运行中的电能计量装置必须进行定期或不定期检查与分析，做到
早预防，早处理，为计算退、补电量及电量纠纷提供依据。
【关键词】电能表；错误接线；检查；分析
１检查前准备工作
１．１ 了解电力客户的基本情况
检查前要对客户的负荷性质有大致了解．看他当月和上个月的电 量情况，再和去年同期的电量作比较，用电情况是否发生较大变化，进
而确定是否存在窃电嫌疑．同时检查时要做好法律风险意识．做到证
据确凿。 １．２工具、仪表准备与检查
检查时要准备好个人常用工具，包括螺丝刀、扳手、钢丝钳、验电
笔、铅封钳以及万用表，相位表，相序表、单股铜芯绝缘导线、铅封及铅 封线．高处检查时还要准备梯子、安全带等登高工具。
１－３危险点分析与控制措施
使用仪表时应注意安全，避免触电、烧表、触电伤害和电弧灼伤； 使用有绝缘柄的工具以防触电；必须穿长袖工作服，戴好绝缘手套，保
证剩余电流动作保护器能正确动作：正确使用梯子等高空作业工具． 发现影响作业安全的情况时应做好安全防护措施．带电更正接线时．
应防止短路
２现场检查步骤及要求
２．Ｉ检查电能表进出线接线是否固定好．预留是否太长．安装是否垂
直、牢固，表盖及接线盒是否齐全和紧固，电能表固定螺钉是否完好牢
固，表壳有无机械损坏．表箱是否锁好．电能表安装处是否有机械振
动、热源、磁场干扰等不利因素。 ２．２核对电能表的参数，包括型号、规格、户号，表号等。
２－３观测电能表是否运转正常。看盘转或脉冲．正常连续负荷的情况 下，电能表转速应平稳且无反转；听声音，不应发出摩擦声和间断性卡
电能计量装置接线检查及分析 第1 页 共 13 页
电能计量装置接线检查及分析
一． 概述
电能计量装置是供用电双方进行电能贸易结算的工具，同时也是企业加强内部管理，实行经济核算必不可少的手段。因此其准确性、正确性越来越受到人们的重视。要确保计量装置准确、可靠，必须确保：
（1） 电能表和互感器的误差合格；
（2） 互感器的极性、组别及变比、电能表倍率都正确；
（3） 电能表铭牌与实际的电压、电流、频率相对应；
（4） 根据电路的实际情况合理选择电能表接线方式；
（5） 二次回路的负荷应不超过电流互感器或电压互感器的额定值；
（6） 电压互感器二次回路电压降应满足要求；
（7） 电能表接线正确。
在试验室修校好的电能表和互感器其基本误差一般都很小，1级表的误差不超过1%，但错误的接线所带来的计量误差可能高达百分之几十甚至百分之几百，从这种意义上讲，正确的接线也是保证准确计量的前提。
在电力系统和电力用户中，计量装置的错误接线是有可能发生的，若有人为窃电的话，错误的接线更是花样百出。除互感器二次开路、短路、熔丝断路等明显造成计量不准确的电路状态外，还有一些常见的错误接线。如：一相或二相电流反接；电流二次接线相位错误；电压互感器二次相位错误；电流和电压相位、相别不对应等。
单相电能表或直接接入式三相电能表，其接线较为简单，差错少，即使接线有错误也比较容易发现和改正；而高压大用户所使用的经互感器接入的三相三线电能表，则比较容易发生错误接线。因为是电流、电压二次回路两者的组合，再加上极性接反和断线等就有几百种可能的错误接线方式，所以研究三相三线电能表的接线具有代表意义。而且三相三线接线的检查方法也同样适用于三相四线电能表接线的检查。
电能计量装置的接线检查分为停电检查和带电检查。停电检查主要是新安装和更换互感器后，在一次侧停电的情况下对互感器、二次回路、电能表接线按接线图纸进行检查。带电检查是在计量装置投入使用后在一次侧带电的情况下的整组检查。
电能计量装置错误接线的原因及检查方法

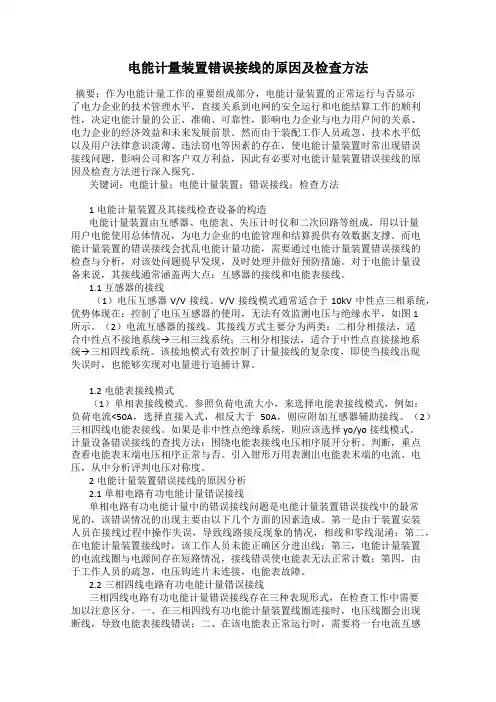

摘要：作为电能计量工作的重要组成部分，电能计量装置的正常运行与否显示了电力企业的技术管理水平，直接关系到电网的安全运行和电能结算工作的顺利性，决定电能计量的公正、准确、可靠性，影响电力企业与电力用户间的关系、电力企业的经济效益和未来发展前景。然而由于装配工作人员疏忽、技术水平低以及用户法律意识淡薄、违法窃电等因素的存在，使电能计量装置时常出现错误接线问题，影响公司和客户双方利益，因此有必要对电能计量装置错误接线的原因及检查方法进行深入探究。
关键词：电能计量；电能计量装置；错误接线；检查方法
1电能计量装置及其接线检查设备的构造
电能计量装置由互感器、电能表、失压计时仪和二次回路等组成，用以计量用户电能使用总体情况，为电力企业的电能管理和结算提供有效数据支撑。而电能计量装置的错误接线会扰乱电能计量功能，需要通过电能计量装置错误接线的检查与分析，对该处问题提早发现，及时处理并做好预防措施。对于电能计量设备来说，其接线通常涵盖两大点：互感器的接线和电能表接线。
1.1互感器的接线
（1）电压互感器V/V接线。V/V接线模式通常适合于10kV中性点三相系统，优势体现在：控制了电压互感器的使用，无法有效监测电压与绝缘水平，如图1所示。（2）电流互感器的接线。其接线方式主要分为两类：二相分相接法，适合中性点不接地系统→三相三线系统；三相分相接法，适合于中性点直接接地系统→三相四线系统。该接地模式有效控制了计量接线的复杂度，即使当接线出现失误时，也能够实现对电量进行追捕计算。
1.2电能表接线模式
（1）单相表接线模式。参照负荷电流大小，来选择电能表接线模式，例如：负荷电流<50A，选择直接入式，相反大于50A，则应附加互感器辅助接线。（2）三相四线电能表接线。如果是非中性点绝缘系统，则应该选择yo/yo接线模式。计量设备错误接线的查找方法：围绕电能表接线电压相序展开分析、判断，重点查看电能表末端电压相序正常与否。引入钳形万用表测出电能表末端的电流、电压，从中分析评判电压对称度。

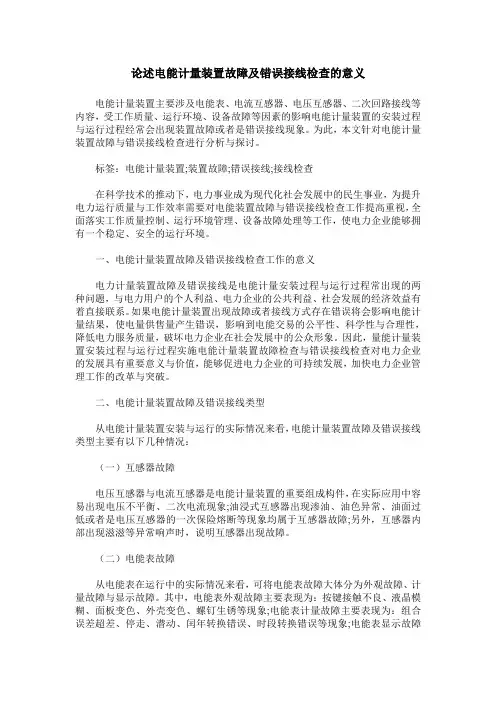

论述电能计量装置故障及错误接线检查的意义
电能计量装置主要涉及电能表、电流互感器、电压互感器、二次回路接线等内容，受工作质量、运行环境、设备故障等因素的影响电能计量装置的安装过程与运行过程经常会出现装置故障或者是错误接线现象。为此，本文针对电能计量装置故障与错误接线检查进行分析与探讨。
标签：电能计量装置;装置故障;错误接线;接线检查
在科学技术的推动下，电力事业成为现代化社会发展中的民生事业，为提升电力运行质量与工作效率需要对电能装置故障与错误接线检查工作提高重视，全面落实工作质量控制、运行环境管理、设备故障处理等工作，使电力企业能够拥有一个稳定、安全的运行环境。
一、电能计量装置故障及错误接线检查工作的意义
电力计量装置故障及错误接线是电能计量安装过程与运行过程常出现的两种问题，与电力用户的个人利益、电力企业的公共利益、社会发展的经济效益有着直接联系。如果电能计量装置出现故障或者接线方式存在错误将会影响电能计量结果，使电量供售量产生错误，影响到电能交易的公平性、科学性与合理性，降低电力服务质量，破坏电力企业在社会发展中的公众形象。因此，量能计量装置安装过程与运行过程实施电能计量装置故障检查与错误接线检查对电力企业的发展具有重要意义与价值，能够促进电力企业的可持续发展，加快电力企业管理工作的改革与突破。
二、电能计量装置故障及错误接线类型
从电能计量装置安装与运行的实际情况来看，电能计量装置故障及错误接线类型主要有以下几种情况：
（一）互感器故障
电压互感器与电流互感器是电能计量装置的重要组成构件，在实际应用中容易出现电压不平衡、二次电流现象;油浸式互感器出现渗油、油色异常、油面过低或者是电压互感器的一次保险熔断等现象均属于互感器故障;另外，互感器内部出现滋滋等异常响声时，说明互感器出现故障。
（二）电能表故障
从电能表在运行中的实际情况来看，可将电能表故障大体分为外观故障、计量故障与显示故障。其中，电能表外观故障主要表现为：按键接触不良、液晶模糊、面板变色、外壳变色、螺钉生锈等现象;电能表计量故障主要表现为：组合误差超差、停走、潜动、闰年转换错误、时段转换错误等现象;电能表显示故障
