电路中的欧姆定律和电功率

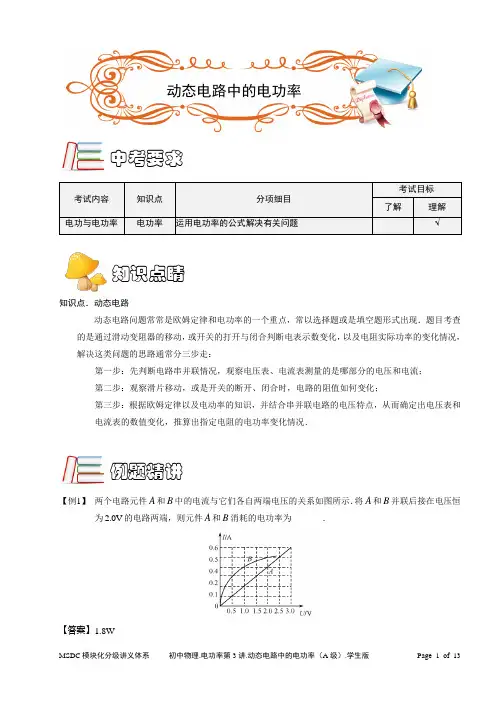

MSDC模块化分级讲义体系 初中物理.电功率第3讲.动态电路中的电功率（A级）.学生版 Page 1 of 13

考试内容 知识点 分项细目 考试目标

了解 理解 电功与电功率 电功率 运用电功率的公式解决有关问题 √

知识点．动态电路

动态电路问题常常是欧姆定律和电功率的一个重点，常以选择题或是填空题形式出现．题目考查的是通过滑动变阻器的移动，或开关的打开与闭合判断电表示数变化，以及电阻实际功率的变化情况，解决这类问题的思路通常分三步走：

第一步：先判断电路串并联情况，观察电压表、电流表测量的是哪部分的电压和电流；

第二步：观察滑片移动，或是开关的断开、闭合时，电路的阻值如何变化；

第三步：根据欧姆定律以及电动率的知识，并结合串并联电路的电压特点，从而确定出电压表和电流表的数值变化，推算出指定电阻的电功率变化情况．

【例1】 两个电路元件A和B中的电流与它们各自两端电压的关系如图所示．将A和B并联后接在电压恒为2.0V的电路两端，则元件A和B消耗的电功率为_______．

【答案】1.8W

例题精讲 知识点睛 中考要求 动态电路中的电功率 MSDC模块化分级讲义体系 初中物理.电功率第3讲.动态电路中的电功率（A级）.学生版 Page 2 of 13 【例2】 如图所示，小灯泡L1和L2额定电压均为12V，A．B分别为L1和L2中的电流随两端电压变化关系的图象．现将两灯串联接入电路中，使其中一个灯泡正常发光时，电路消耗的总功率为 W．

【例3】 （多选）如图所示电路电源两端电压不变，R1是电阻箱，R2是定值电阻．当开关S闭合后，逐步改变电阻箱接入电路的电阻值，根据记录到的电压表与电流表的示数，绘制的图像如图所示．由此可知（ ）

A．电源两端电压为10V

B．定值电阻R2的电阻值为20

C．电路消耗电功率的最大值为7．2W

D．电阻箱R1接入电路的最大电阻值为100

【例4】 定值电阻R消耗的电功率P随R两端电压U变化的图像如图24所示。请根据图像和已有知识判断：当电阻R两端电压U为2.5V时，电阻R消耗的电功率P为 。

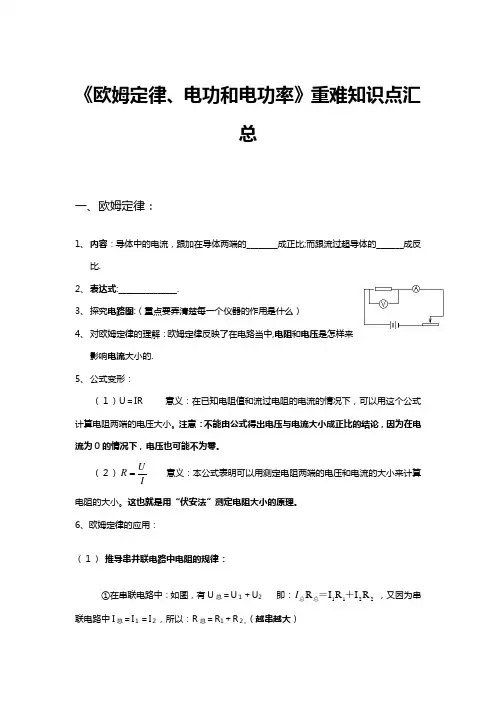

《欧姆定律、电功和电功率》重难知识点汇总

一、欧姆定律：

1、 内容：导体中的电流，跟加在导体两端的________成正比;而跟流过超导体的_______成反比.

2、 表达式:_______________.

3、 探究电路图:（重点要弄清楚每一个仪器的作用是什么）

4、 对欧姆定律的理解：欧姆定律反映了在电路当中,电阻和电压是怎样来影响电流大小的.

5、 公式变形：

（１）U＝IR 意义：在已知电阻值和流过电阻的电流的情况下，可以用这个公式计算电阻两端的电压大小。注意：不能由公式得出电压与电流大小成正比的结论，因为在电流为0的情况下，电压也可能不为零。

（２）IUR 意义：本公式表明可以用测定电阻两端的电压和电流的大小来计算电阻的大小。这也就是用“伏安法”测定电阻大小的原理。

6、欧姆定律的应用：

（１） 推导串并联电路中电阻的规律：

①在串联电路中：如图，有U总＝U１＋U2 即：2211RIRIR＋＝总总I ，又因为串联电路中I总＝I１＝I２，所以：R总＝R1＋R２。（越串越大）

②在并联电路中：如图，有I总＝I１＋I２，即２２１１总总＋＝RURURU。因为并联电路中

21UU＝＝总U, 所以：２１总＋＝R1R1R1。（越并越小）

注意：不管是串联电阻还是并联电阻，其中一个电阻增大，总电阻都将增大。

（２） 串联分压和并联分流（重点内容）：

①串联分压：串联电路中由于电流处处相等：21II＝，由欧姆定律可得：2121RRUU，它的意义是：串联电路中，（由于电流处处相等），电压和电阻成正比，电阻大的分得的电压越大。

②并联分流：并联电路中由于各支路两端的电压都相等：21U＝U，由U＝IR可知，1221RRII(注意分子分母顺序)。这个公式的意思是：并联电路中，（由于各电压相等），各支路的电流大小和电阻成反比，电阻越大的流过的电流越小。

二、电功（W）和电功率（P）:

1

人教版 初中物理 欧姆定律和电功率

一．选择题（共21小题）

1．（2015•普陀区一模）如图（a）所示，两个电阻R1、R2串联连接在电源两端，且R1＞R2；接着将R3、R4两电阻并联在相同电源的电路中，如图（b）所示．设R3=R1、R4=R2，两电路闭合电键后，则消耗电能最多的是电阻（ ）

A．R1 B．R2 C．R3 D．R4

2．（2014•呼伦贝尔）两个电阻R1和R2串联在电路中，R1和R2两端的电压之比2：3，若将它们并联在电路中，电阻R1和R2的功率之比为（ ）

A．4：9 B．2：3 C．3：2 D．2：5

3．（2014•兰州）灯泡L上标有“2.5V”的字样，它的电阻随它两端电压的变化关系如图所示，下列说法中正确的是（ ）

A．灯泡L的额定电流是0.2A B．灯泡L正常发光时的电阻是10Ω

C．灯泡L的额定功率是6.25W D．灯丝的电阻随电压的增大而减小

4．（2014•广元）如图所示，闭合开关，将滑动变阻器的滑片向上滑动时，观察到的现象是（ ）

A．灯泡变暗，电压表示数变大

B．灯泡变亮，电压表示数不变

C．电路消耗的总功率变小，电压表示数不变

D．电路消耗的总功率变大，电压表示数变大

5．（2014•黔西南州）有两灯如图所示，L1，L2 分别标有“15V、1A”、“10V、0.5A”的字样，其中一灯正常发光时，它们的功率之比是（ ）

A．4：3 B．3：4 C．5：3 D．3：2

2 6．（2014•抚顺）如图甲，两个灯泡串联在电路中，电源电压为6V，L1的额定电压为3V，L2的额定电压为2V．通过两个灯泡的电流与其两端电压的关系如图乙所示，闭合开关后，当滑动变阻器的滑片滑至中点时，其中一个灯泡正常发光，另一个不损坏，下列说法中正确的是（ ）

A．正常发光的小灯泡是L2，其额定功率为0.3W

B．正常发光的小灯泡是L1，其额定功率为0.45W

C．当L2两端电压为1.5V时，通过它的电流为0.15A

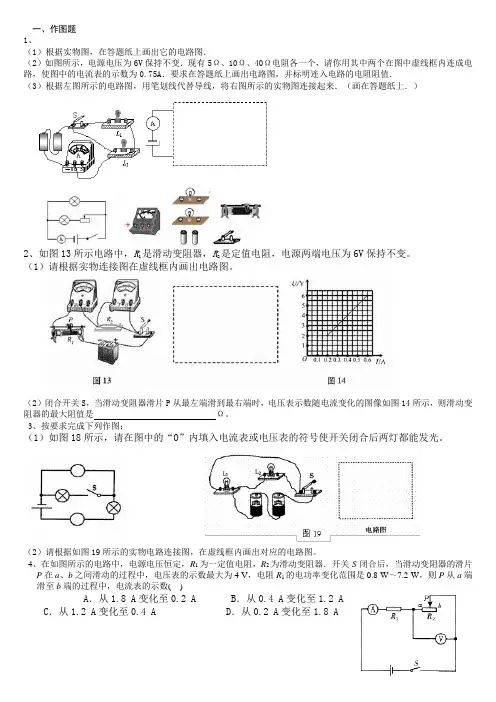

一、作图题

1、

（1）根据实物图，在答题纸上画出它的电路图．

（2）如图所示，电源电压为6V保持不变．现有5Ω、10Ω、40Ω电阻各一个，请你用其中两个在图中虚线框内连成电路，使图中的电流表的示数为0.75A．要求在答题纸上画出电路图，并标明连入电路的电阻阻值．

（3）根据左图所示的电路图，用笔划线代替导线，将右图所示的实物图连接起来．（画在答题纸上．）

2、如图13所示电路中，R1是滑动变阻器，R2是定值电阻，电源两端电压为6V保持不变。

（1）请根据实物连接图在虚线框内画出电路图。

（2）闭合开关S，当滑动变阻器滑片P从最左端滑到最右端时，电压表示数随电流变化的图像如图14所示，则滑动变阻器的最大阻值是 Ω。

3、按要求完成下列作图：

（1）如图18所示，请在图中的“O”内填入电流表或电压表的符号使开关闭合后两灯都能发光。

（2）请根据如图19所示的实物电路连接图，在虚线框内画出对应的电路图。

4、在如图所示的电路中，电源电压恒定，R1为一定值电阻，R2为滑动变阻器．开关S闭合后，当滑动变阻器的滑片P在a、b之间滑动的过程中，电压表的示数最大为4 V，电阻R1的电功率变化范围是0.8 W～7.2 W，则P从a端滑至b端的过程中，电流表的示数( )

A．从1.8 A变化至0.2 A B．从0.4 A变化至1.2 A

C．从1.2 A变化至0.4 A D．从0.2 A变化至1.8 A

5、观察如右图所示的电路连接图。（2分）

⑴闭合开关S，电路处于____________状态。（填：“通路”、“断路”或“短路”）

⑵请你只改动右图中一根导线的连接位置，使电路中的两只灯泡并联。（在需要改动的导线上画“×”，然后用铅笔画出这根导线改动后的连接位置。）

6、如图10所示，有一根导线尚未连接，请用笔线代替导线补上，补上后要求，当滑动变阻器的滑片P向左移动时，电流表的示数变大。
