CBZ-8000变电站自动化SCADA系统提纲1．目前国内变电站监控软件的现状国内监控软件主要存在两种开发模式，一种是基于监控组态软件的二次开发，应用比较广泛的监控组态软件有：WondWare的InTouch、西门子公司的WinCC、以色列的WIZCON、美国Interlution公司的Fix等。

另外一种模式是自主开发的专用监控软件。

由于监控系统软件技术紧跟计算机软件工业的发展趋势，计算机应用技术的快速发展导致软件的升级换代周期较短。

因此，选择具有自主版权的监控系统软件开发模式应是我们的最好选择。

当前，国内大多厂家变电站监控系统还处于一个孤立的自动化系统。

分层设计、构件化、标准化、开放化等思想未能在这些系统中得到很好的体现。

系统随应用发展可拓性较差，应用系统与支撑平台的相容性较差，系统的网络互联应用接口开放性较差，以及人机一体化GUI交互友好性（上层开放性）较差。

作为一个成功的系统设计，除了将保证系统可靠性及主要功能的实现作为系统的主要设计目标外，还应具有以软件工程思想为指导的综合设计优势，这样可保证技术的持续先进性。

即不仅注重下层（系统支撑层）的开放性，更应注重中层（中间数据服务层）及上层（图形、数据组态工具）的开放性，特别强调以中间层开放驱动上层开放，从而以更大开放的综合自由度满足电网自动化不断增长的应用需求及电力企业网的建设需要。

2．CBZ-8000监控软件设计思想∙按照通用监控软件平台的设计思想构造一个通用的监控软件平台，通过它可以构造出不同的厂站监控系统，如：变电站监控系统、厂用电监控系统、电铁监控系统、水电监控系统等。

通过对监控平台的持续升级来保证基于平台的各类监控系统技术的持续先进性。

∙按照CMM的软件设计模式在系统开发过程中，严格遵循CMM的开发模式，持续不断地改进软件的设计质量，通过科学化的软件开发管理和测试确保实现设计目标。

∙充分遵循软件分层设计的思想监控系统设计多层结构充分体现系统分层的思想，各层之间通过通用开放性接口互连，减少层与层之间的耦合性。

CBS-8000变电站电气设备在线监测及分析系统产品说明书许继电气股份有限公司X J E L E C T R I C C O.，L T D.许继电气股份有限公司版权所有（V e r1.00）本版本说明书适用于C B S8000V e r1.00版本及以上程序。

许继电气股份公司保留对本说明书进行修改的权利，当产品与说明书不符时，请以实际产品为准。

目录1 系统概述 (6)2 CBS-8000 系统特点 (6)2.1系统特点 (6)2.2装置特点 (6)3 CBS-8000 系统功能及原理 (7)3.1变压器监测系统 (7)3.1.1变压器色谱在线监测子系统 (7)3.1.1.1功能 (7)3.1.1.2组成 (8)3.1.1.3原理 (8)3.1.1.4特点 (8)3.1.1.5技术参数及指标 (9)3.1.1.6使用说明 (11)3.1.2 变压器局部放电在线监测功能单元 (11)3.1.2.1 功能 (11)3.1.2.2 组成 (11)3.1.2.3 原理 (12)3.1.2.4 特点 (12)3.1.2.5 技术参数及指标 (13)3.1.2.6 使用说明 (13)3.1.3 TIM-800变压器铁芯接地电流在线监测功能单元 (13)3.1.3.1 功能 (13)3.1.3.2 组成 (13)3.1.3.3 原理 (14)3.1.3.4 特点 (14)3.1.3.5 技术参数及指标 (14)3.1.3.6 使用说明 (16)3.1.4 变压器绕组温度在线监测功能单元 (18)3.1.4.1 功能 (18)3.1.4.2 组成 (18)3.1.4.3 原理 (19)3.1.4.4 特点 (20)3.1.4.6 使用说明 (22)3.2断路器监测系统 (27)3.2.1 断路器动作特性在线监测功能单元 (27)3.2.1.1 功能 (27)3.2.1.2 组成 (27)3.2.1.3 原理 (28)3.2.1.4 特点 (29)3.2.1.5 技术参数及指标 (30)3.2.1.6 使用说明 (31)3.2.2 SF6气室在线监测功能单元 (32)3.2.2.1 功能 (32)3.2.2.2 组成 (32)3.2.2.3 原理 (33)3.2.2.4 特点 (33)3.2.2.5 技术参数及指标 (33)3.2.2.6 使用说明 (35)3.2.3 GIS 局部放电在线监测功能单元 (37)3.2.3.1 功能 (37)3.2.3.2 组成 (37)3.2.3.3 原理 (38)3.2.3.4 特点 (38)3.2.3.5 技术参数及指标 (39)3.2.3.6 使用说明 (39)3.2.4 G I S室S F6气体泄露在线监测功能单元 (39)3.2.4.1 功能 (39)3.2.4.2 组成 (40)3.2.4.3 原理 (40)3.2.4.4 特点 (40)3.2.4.5 技术参数及指标 (41)3.2.4.6 使用说明 (41)3.2.5 避雷器绝缘在线监测功能单元 (45)3.2.5.1 功能 (45)3.2.5.2 组成 (45)3.2.5.3 原理 (47)3.2.5.5 技术参数和指标 (47)3.2.5.6 使用说明 (50)3.3容性设备在线监测系统 (55)3.3.1 容性设备在线监测系统 (55)3.3.1.1 功能 (55)3.3.1.2 组成 (56)3.3.1.3 原理 (57)3.3.1.4 特点 (58)3.3.1.5 技术参数及指标 (59)3.3.1.6 使用说明 (62)3.4开关柜在线监测系统 (64)3.4.1 开关柜测温装置 (65)3.4.1.1 功能 (65)3.4.1.2 组成 (65)3.4.1.3 原理 (65)3.4.1.4 特点 (66)3.4.1.5 技术参数及指标 (68)3.4.1.6 使用说明 (69)3.4.2 真空监测装置 (71)3.4.2.1 功能 (71)3.4.2.2 组成 (71)3.4.2.3 原理 (71)3.4.2.4 特点 (75)3.4.2.5 技术参数及指标 (76)3.4.2.6 使用说明 (78)3.5数据分析管理系统 (79)1系统概述C B S-8000在线监测系统，由传统的变电站在线监测单元和监测主I E D(针对智能变电站新增加单元)共同组成，适用于传统变电站的在线监测、传统变电站的智能化改造和所有智能变电站的在线监测。

CBZ-8000综合自动化系统培训手册许继电气²城乡电网自动化系统部2006．10目录1、系统简介2、监控系统使用方法3、微机保护的试验方法4、现场故障维护技巧5、820系列保护定值整定计算方法6、NWJ-801网关使用方法7、电脑的一些基本使用方法8、培训大纲一、系统简介一、简介CBZ-8000自动化系统监控系统由监控层、通讯层和装置层组成。

其中，监控层主要由一到两套主机、远动终端设备、打印机、音响报警和语音报警等组成。

系统结构如下图调度网关电度表RS-通讯层装置层站控层10/100以太网网络对时UPSCBZ -8000综合自动化系统单网系统结构说明：现场可以根据实际需要， 1）既可以选择操作员站主备双机热备用，也可以选择不配备操作员站。

2）系统不仅支持双网结构，也可以使用环网结构，还支持自愈型双环网结构。

3）GPS 卫星对时装置系选用设备。

系统配备时，通过“网络对时+ 硬脉冲对时”的系统对时方式，保证整个系统对时精度不大于2ms 。

1）系统特点：☆ 整个系统采用面向对象的设计原则，由站控层和间隔层两层构成，不设总控单元，简化系统结构。

☆ 系统主干网络采用星型以太网，站控层与间隔层设备之间直接采用以太网通讯，实现了平衡高速无瓶颈数据传输。

☆ 测控单元采用模块化结构，满足集中组屏式安装和全分散式安装的要求。

对于其他具有数字通讯功能的设备，通过网关进行规约转换后，即可接入系统。

☆ 操作员站、远动主站、继电保护工程师站在逻辑上相互独立，可以根据用户需求按需配制。

☆ 支持Windows2000。

支持SQL 数据库。

☆ 等同采用国际标准的IEC60870-5-104规约，方便实现可提供IEC60870-5-104规约设备的其他厂家与本系统的无缝接入。

☆ 可与专设的微机五防系统相配合，实现对远方控制操作、就地调试检修的防误闭锁。

操作员站也具备一定的逻辑闭锁功能。

☆ 远动主站可满足多种远动通讯规约的需要：IEC60870-5-101 规约；DL/T634-1997 规约；DISA；XT9702；μ4F 规约；SC1801 规约；部颁CDT 规约，DNP3.0，以及基于高速数据网的IEC60870-5-104 等多种规约。

T－GPS8000电力系统综合对时系统方案建议书XX工程公司年月日目录1.概述 (2)2. T－GPS8000对时方式介绍 (2)3. T－GPS8000系统方案 (4)4.样本介绍 (6)5.引用标准 (12)6. T－GPS8000运行条件 (13)7. T－GPS8000技术参数 (13)8. T－GPS8000输出接口配置 (16)9. T－GPS8000结构 (17)10. 采用T－GPS8000的优点 (18)11.工程实例 (18)1.概述随着电厂、变电站自动化水平的提高，电力系统对统一时钟的要求愈来愈迫切，有了统一时钟，既可实现全站各系统在GPS时间基准下的运行监控和事故后的故障分析，也可以通过各开关动作的先后顺序来分析事故的原因及发展过程。

统一时钟是保证电力系统安全运行，提高运行水平的一个重要措施。

因此，原国家电力公司在1999年10月发布的《微机母线保护装置通用技术条件》(DL/T670-1999)及部颁标准《220KV～500KV电力系统故障动态记录装置检测要求》（DL/T663-1999）中，都明确要求采用外部GPS时钟对电站装置进行校时。

现在电站大多采用不同厂家的自动化装置、微机保护装置、故障录波装置、电能量计费系统、计算机监控系统、DCS系统、及输煤、除灰、脱硫等控制装置。

各种装置大多数采用各自独立的时钟，而各时钟都有一定的偏差，全站各系统不能在统一时间基准的基础上进行数据分析；各种对时装置同时存在不利于现场运行维护。

若各系统实施统一GPS对时方案，可实现全站各系统在GPS时间基准下的运行监控和事故后的故障分析。

而且各电站往往有不同的装置需要接收时钟同步信号，其接口类型繁多，装置的数量也不等，所以在实际应用中常感到GPS 装置的某些类型接口数量不够或缺少某种类型的接口，其结果就是电站中有些装置不能实现时钟同步，或者需要再增加一台甚至数台GPS装置，而这往往受到资金不足或没有安装位置等限制。

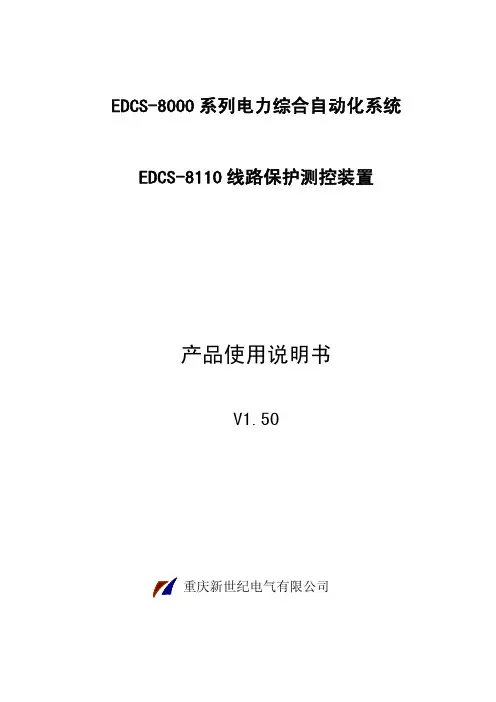

EDCS-8000系列电力综合自动化系统 EDCS-8110线路保护测控装置产品使用说明书V1.50重庆新世纪电气有限公司版本声明版权所有：重庆新世纪电气有限公司本说明书适用于以下版本的保护程序：EDCS-81101线路保护测控装置版本V1.**。

EDCS-81102线路保护测控装置版本V1.**。

EDCS-81103线路保护测控装置版本V1.**。

产品使用说明书版本更新记录表序号 说明书版本 修改摘要 修改日期1 V1.00 修改5U结构开入开出插件端子定义，改为开入在上开出在下2009-12-52 V1.10 增加EDCS-81102分型号及81103增加同期合闸功能2009-12-313 V1.50 增加交流电源控制回路的硬件及原理说明及装置硬件描述方式更改2010-03-2245678910●本说明书和产品今后可能会有小的改动，请注意核对实际产品与说明书的版本是否相符。

●技术服务： 电话：（023）68694458 传真：（023）68626689●2010年4月 第2 版 第1次印刷●更多产品信息，请访问互联网： 重 要 提 示感谢您使用重庆新世纪电气有限公司的产品。

为了安全、正确、高效地使用本装置，并请您务必注意以下重要提示：★请仔细阅读本说明书，并按照说明书的规定安装、调试和操作。

★为防止装置损坏，严禁带电拔插装置各插件，严禁触摸电路板上的芯片和器件。

★请使用合格的测试仪器和设备对装置进行试验和检测。

★事故分析需要原始记录、装置版本信息以及现场故障处理过程的说明。

★装置如出现异常或需维修，请及时与本公司技术服务热线联系。

目录技术说明第一篇 (1)1 (1)概述1.1 (1)应用范围1.2 (1)主要特点1.3 (1)功能配置2 (3)技术参数2.1 (3)环境参数2.2 (3)额定参数2.3 (3)性能指标2.4 (4)通信接口2.5 (5)绝缘性能2.6 (5)电磁兼容2.7 (5)机械性能3 (6)EDCS-81101线路保护测控装置3.1 (6)功能原理3.2 (13)装置定值3.3 (18)装置硬件EDCS-81102线路保护测控装置4 (32)4.1 (32)功能原理4.2 (42)装置定值4.3 (49)装置硬件EDCS-81103线路保护测控装置5 (63)5.1 (63)功能原理5.2 (74)装置定值5.3 (81)装置硬件使用说明第二篇 (95)1 (95)操作说明1.1 (95)按键说明1.2 (95)菜单说明2 (98)装置运行2.1 (98)正常运行状态2.2 (98)异常信息处理3 (100)安装使用3.1 (100)开箱检查3.2 (100)安装注意4 (101)调试大纲- I -4.1 (101)试验注意事项事故分析注意事项4.2 (101)4.3 (101)交流回路校验4.4 (102)输入接点检查4.5 (102)输出接点检查4.6 (102)装置整组试验5 (105)打印报告6 (105)运输、贮存7 (106)附录7.1 (106)机箱结构7.2 (108)通信连接装置配置表及订货须知7.3 (110)保护定值整定单7.4 (111)- II -NEW CENTURY-RELAYS EDCS-8110线路保护测控装置使用说明书第一篇 技术说明1概述1.1应用范围EDCS-8110线路保护测控装置适用于110kV以下电压等级的非直接接地系统或小电阻接地系统中线路的保护及测控，可组屏安装，也可在开关柜就地安装。

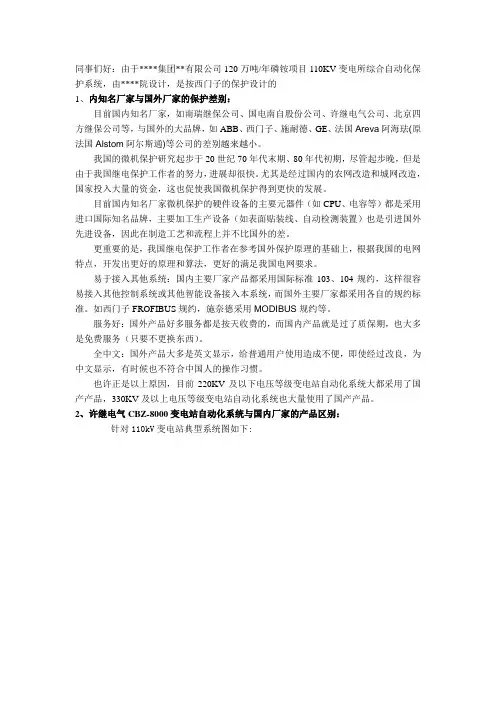

同事们好：由于****集团**有限公司120万吨/年磷铵项目110KV变电所综合自动化保护系统，由****院设计，是按西门子的保护设计的1、内知名厂家与国外厂家的保护差别：目前国内知名厂家，如南瑞继保公司、国电南自股份公司、许继电气公司、北京四方继保公司等，与国外的大品牌，如ABB、西门子、施耐德、GE、法国Areva阿海珐(原法国Alstom阿尔斯通)等公司的差别越来越小。

我国的微机保护研究起步于20世纪70年代末期、80年代初期，尽管起步晚，但是由于我国继电保护工作者的努力，进展却很快。

尤其是经过国内的农网改造和城网改造，国家投入大量的资金，这也促使我国微机保护得到更快的发展。

目前国内知名厂家微机保护的硬件设备的主要元器件（如CPU、电容等）都是采用进口国际知名品牌，主要加工生产设备（如表面贴装线、自动检测装置）也是引进国外先进设备，因此在制造工艺和流程上并不比国外的差。

更重要的是，我国继电保护工作者在参考国外保护原理的基础上，根据我国的电网特点，开发出更好的原理和算法，更好的满足我国电网要求。

易于接入其他系统：国内主要厂家产品都采用国际标准103、104规约，这样很容易接入其他控制系统或其他智能设备接入本系统，而国外主要厂家都采用各自的规约标准。

如西门子FROFIBUS规约，施奈德采用MODIBUS规约等。

服务好：国外产品好多服务都是按天收费的，而国内产品就是过了质保期，也大多是免费服务（只要不更换东西）。

全中文：国外产品大多是英文显示，给普通用户使用造成不便，即使经过改良，为中文显示，有时候也不符合中国人的操作习惯。

也许正是以上原因，目前220KV及以下电压等级变电站自动化系统大都采用了国产产品，330KV及以上电压等级变电站自动化系统也大量使用了国产产品。

2、许继电气CBZ-8000变电站自动化系统与国内厂家的产品区别：针对110kV变电站典型系统图如下:主要分为装置层、网络层和站控层。
