埋弧焊工艺分析

1.3 埋弧焊工艺参数及焊接技术1．3．1 影响焊缝形状、性能的因素埋弧焊主要适用于平焊位置焊接，如果采用一定工装辅具也可以实现角焊和横焊位置的焊接。

埋弧焊时影响焊缝形状和性能的因素主要是焊接工艺参数、工艺条件等。

本节主要讨论平焊位置的情况。

(1) 焊接工艺参数的影响影响埋弧焊焊缝形状和尺寸的焊接工艺参数有焊接电流、电弧电压、焊接速度和焊丝直径等。

1）焊接电流当其他条件不变时，增加焊接电流对焊缝熔深的影响(如图1所示)，无论是Y 形坡口还是I 形坡口，正常焊接条件下，熔深与焊接电流变化成正比，即状的影响，如图2所示。

电流小，熔深浅，余高和宽度不足；电流过大，熔深大，余高过大，易产生高温裂纹图1 焊接电流与熔深的关系（φ4.8mm）图2 焊接电流对焊缝断面形状的影响a)I形接头b)Ｙ形接头2）电弧电压电弧电压和电弧长度成正比，在相同的电弧电压和焊接电流时，如果选用的焊剂不同，电弧空间电场强度不同，则电弧长度不同。

如果其他条件不变，改变电弧电压对焊缝形状的影响如图3所示。

电弧电压低，熔深大，焊缝宽度窄，易产生热裂纹：电弧电压高时，焊缝宽度增加，余高不够。

埋弧焊时，电弧电压是依据焊接电流调整的，即一定焊接电流要保持一定的弧长才可能保证焊接电弧的稳定燃烧，所以电弧电压的变化范围是有限的图3电弧电压对焊缝断面形状的影响a)I形接头b)Ｙ形接头3)焊接速度焊接速度对熔深和熔宽都有影响，通常焊接速度小，焊接熔池大，焊缝熔深和熔宽均较大，随着焊接速度增加，焊缝熔深和熔都将减小，即熔深和熔宽与焊接速度成反比，如图 4 所示。

焊接速度对焊缝断面形状的影响，如图5 所示。

焊接速度过小，熔化金属量多，焊缝成形差：焊接速度较大时，熔化金属量不足，容易产生咬边。

实际焊接时，为了提高生产率，在增加焊接速度的同时必须加大电弧功率，才能保证焊缝质量。

图4 焊接速度对焊缝形成的影响Ｈ－熔深Ｂ－熔宽图５焊接速度对焊缝断面形状的影响a)I形接头b)Ｙ形接头4)焊丝直径焊接电流、电弧电压、焊接速度一定时，焊丝直径不同，焊缝形状会发生变化。

埋弧焊的焊接工艺埋弧焊（Submerged Arc Welding，SAW）是一种高效、稳定、经济的电弧焊接工艺。

它采用单面自动焊接技术，焊丝和焊接区域被埋在焊接熔渣中，以保护焊接区域免受空气污染。

埋弧焊接可用于生产钢板、管道、轮胎以及其他工业产品。

埋弧焊接的特点1. 高效：埋弧焊接速度快、连续、产量高，比手工电弧焊接效率高出数倍甚至十倍以上。

2. 稳定：埋弧焊接过程稳定，焊缝质量高，并且焊接不易产生气孔、裂纹等缺陷。

3. 经济：埋弧焊接器材简单、成本低廉，操作简单，可实现自动化生产。

4. 适用面广：埋弧焊接可用于焊接各种金属材料，包括钢、铜、铝等。

埋弧焊接的工艺埋弧焊接的基本设备包括电源、焊机、焊枪、焊丝、焊接电缆和其他辅助设备。

下面是埋弧焊接的具体工艺步骤：1. 准备工作：首先需要对待焊接的材料进行清洗和钝化处理，以便焊接区域不受腐蚀作用。

然后将工件放入夹持装置中，以便焊接。

2. 选用焊接电源：根据待焊接的材料和工件的厚度，选择合适的电源和电流大小。

通常使用直流或低频交流电源。

3. 选用焊丝和熔渣：选择合适的焊丝和熔渣，以确保焊接效果良好。

焊丝的直径通常为2.4mm、3.2mm和4mm，熔渣的成分也需要根据焊接的材料来选用。

4. 安装和调整焊机：将焊丝和熔渣装置安装在焊机上，并根据需要进行调整。

调整项包括焊丝送丝速度、熔渣的喷出速度、焊接电流和焊接电压等。

5. 启动焊接：将焊枪和焊丝放在焊件上，启动焊接过程。

焊丝和熔渣进入焊缝，形成熔池，然后熔池在熔渣的保护下冷却凝固。

6. 检查和清理：当焊接完成后，需要对焊缝进行检查，去除焊接过程中产生的熔渣和焊丝残留物。

最后进行质量检验，以确定焊接是否符合要求。

总结埋弧焊接是一种高效、稳定、经济的焊接工艺，可以用于焊接各种金属材料。

埋弧焊接要求焊接区域被熔渣保护，以保证焊接质量。

在进行埋弧焊接时，需要选用合适的焊丝和熔渣，同时保证焊机的正常工作。

进行完埋弧焊接后，需要对焊缝进行检查和清理，以确保焊接的质量。

埋弧焊（SAW）一埋弧焊的原理及特点１、埋弧焊的焊接过程及原理定义：电弧在焊剂层下燃烧以进行焊接的熔化极电弧焊方法(Submerged arc welding)点击看埋弧焊视频二、埋弧焊的特点优点：生产效率高焊缝质量好劳动条件好缺点：难以全位置焊对焊前装配要求高不适宜焊接薄板，短缝，焊接材料有局限三、埋弧焊的分类及应用范围1、分类按送丝方式：等速送丝变速送丝按焊丝形状及数目：丝极——单丝、多丝、带级按成形条件：双面焊单面焊双面成形（需要反面衬垫）2、应用焊缝类型和焊件厚度：5mm以上的长直缝对接、角接和搭接接头材料：碳素结构钢、低合金结构钢、不锈钢、耐热钢、镍基合金、铜合金等结构：具有长而规则焊缝的大型结构，如船舶、压力容器、桥梁、起重机械等位置：平、横位置四埋弧焊的焊接材料与冶金过程1、埋弧焊的焊接材料及选用（1）焊剂(flux)型号：《埋弧焊用碳钢焊丝和焊剂》《低合金钢埋弧焊用焊剂》《埋弧焊用不锈钢焊丝和焊剂》牌号：熔炼焊剂HJχχχ烧结焊剂SJχχχ（2）焊丝(wire)参见《熔化焊用钢丝》、《焊接用不锈钢丝》及《碳钢药芯焊丝》、《低合金钢药芯焊丝》直径系列（mm）：熔化焊用钢丝、焊接用不锈钢丝：1.6、2.0、2.5、3.0、3.2、4.0、5.0、6.0碳钢药芯焊丝、低合金钢药芯焊丝：1.2、1.4、1.6、2.0、2.4、2.8、3.2、4.0焊丝、焊剂的选用原则：焊丝、焊剂要匹配。

结构钢按等强原则选用焊丝，专业用钢（不锈钢、耐热钢等）按化学成分相同或相近的原则选用焊丝。

熔炼焊剂:便宜易得，成分均匀，相对不易吸潮，但合金过渡系数低，通常只适宜于碳素结构钢和某些低合金结构钢的焊接。

烧结焊剂: 稍贵，容易吸潮，但合金过渡系数高、脱渣性好，适用于高合金钢和不锈钢等钢种的焊接。

焊丝、焊剂的选用碳素结构钢：如选用HJ431+H08A16Mn钢：可选用HJ431+H08A或HJ431+H08MnA2、埋弧焊的冶金过程埋弧焊的冶金过程比较复杂。

埋弧焊工艺参数及焊接技术埋弧焊是一种常见的焊接方法，广泛应用于工业领域。

在进行埋弧焊时，正确设置工艺参数是保证焊接质量的重要因素之一。

本文将介绍埋弧焊的工艺参数以及焊接技术，帮助读者更好地理解和掌握这一焊接方法。

1. 埋弧焊工艺参数1.1 电流与电压在埋弧焊中，电流和电压是两个关键的工艺参数。

合理的电流和电压设定可以保证焊接的稳定性和质量。

一般来说，电流的选择应该根据焊接材料和焊接件的厚度来确定。

较粗的焊接件需要较大的电流，而较薄的焊接件则需要较小的电流。

电压的选择则影响焊接过程中的弧长以及熔池的形成和稳定性。

通常情况下，较高的电压可以获得较长的弧长，适用于焊接较厚的材料。

而较低的电压则适用于焊接薄板材料。

1.2 焊接速度焊接速度是指焊接电弧沿焊缝移动的速度。

合理的焊接速度能够控制焊接过程中的热输入，从而保证焊接接头的质量。

焊接速度的选择应该综合考虑焊接材料的热导性、电流和电压等参数。

一般来说，焊接速度过快容易导致焊缝出现缺陷，而速度过慢则容易引起过烧。

1.3 焊接角度焊接角度是指焊条或焊枪与焊缝法线之间的夹角。

合理的焊接角度可以影响焊接过程中的熔池形成和焊缝形状。

一般来说，焊接角度过大可能导致熔池过大，焊接质量不稳定。

而焊接角度过小则会影响焊接速度和焊缝的形成。

2. 焊接技术2.1 预热在进行埋弧焊前，预热焊接部位是提高焊接质量的技术之一。

预热可以减轻焊接部位的残余应力，提高焊接强度和韧性。

预热温度的选择应考虑焊接材料的类型和厚度等因素，并通过试验和实践来确定最佳的预热温度。

2.2 清洁焊接前的清洁工作十分重要，可以有效地避免焊接缺陷的产生。

焊接部位应清除油污、氧化物和其他杂质，确保焊接表面干净。

这可以通过机械清洁、溶剂清洗、除锈剂处理等方法来完成。

2.3 间隙控制在焊接过程中，合适的间隙控制能够保证焊缝的形状和尺寸。

间隙的选择应根据焊接件的要求和所使用的焊接方法来决定。

一般来说，焊接件的间隙应视焊接材料的膨胀和热收缩特性来决定。

904l埋弧焊焊接工艺904L埋弧焊焊接工艺介绍•904L是一种高合金不锈钢材料，具有优异的耐腐蚀性能。

•埋弧焊是一种常用的焊接工艺，适用于对接焊和填缝焊。

904L材料特性•耐蚀性：能够在各种强烈腐蚀性环境下保持稳定性。

•抗氯离子应力腐蚀开裂：在高温下具有出色的耐腐蚀性。

•高抗拉强度和高韧性：可在低温下使用，具有良好的抗冲击性能。

•优异的加工性能：可通过热加工和冷加工进行成形。

埋弧焊工艺的优势•高效率：焊接速度快，能够实现自动化焊接。

•低氢含量：通过埋弧保护能够有效减少氢含量，降低氢致脆风险。

•优质焊缝：埋弧焊能够提供稳定的电弧和较低的散热，得到均匀的焊缝。

•适应性强：适用于多种材料和焊接形式。

904L埋弧焊接工艺步骤1.准备工作–清理和预加热：清除工件表面氧化物，并在需要的情况下进行预热。

–准备焊接材料和设备：选择合适的电极和设备，确保稳定的电弧和适当的电流。

2.开始焊接–焊缝定位：根据焊接设计要求，在工件上标记焊缝的位置。

–焊缝准备：对焊缝进行处理，确保清洁的焊接表面。

–焊接电流和电压调整：根据工件材料和厚度，调整焊接电流和电压。

3.进行埋弧焊接–开始焊接：将焊条电极放置在焊缝上，触碰工件表面后，启动电弧。

–填充焊缝：将焊条电极沿着焊缝缓慢移动，使其融化并填充焊缝。

–控制焊接速度：保持适当的焊接速度，避免焊接过快或过慢。

4.检验与善后–焊缝检验：使用无损检测等方法对焊缝进行质量检验。

–进行必要的修整：进行焊缝修整和清理工作，确保焊缝的质量和外观。

–防护措施：对焊接后的工件进行防护，以防腐蚀和其他损伤。

结论904L埋弧焊焊接工艺能够有效地实现对高合金不锈钢材料的连接和修理。

通过合理的步骤和操作，可以得到具有良好耐腐蚀性和机械性能的高质量焊缝。

了解并熟练运用这一工艺，对于提高产品质量和工作效率具有重要意义。

优缺点分析优点•高效率：埋弧焊焊接速度快，可实现自动化操作，节省时间和人力成本。

•低氢含量：埋弧焊采用电弧保护，有效减少氢含量，降低脆性风险。

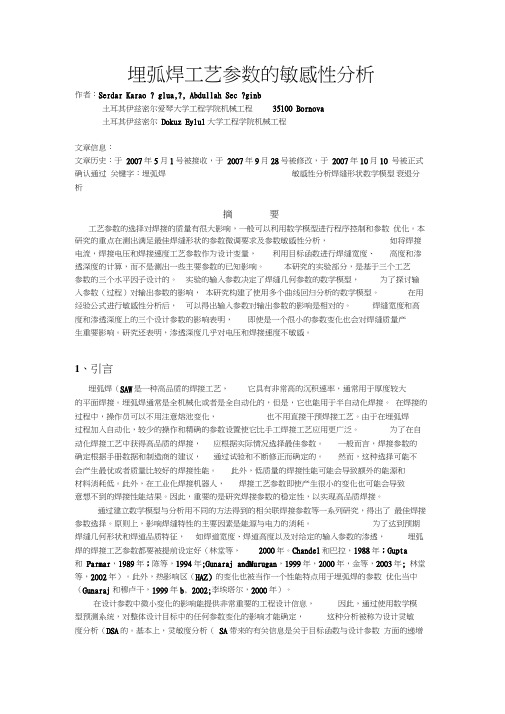

埋弧焊工艺参数的敏感性分析作者：Serdar Karao ? glua,?, Abdullah Sec ?ginb土耳其伊兹密尔爱琴大学工程学院机械工程35100 Bornova土耳其伊兹密尔Dokuz Eylul大学工程学院机械工程文章信息：文章历史：于2007年5月1号被接收，于2007年9月28号被修改，于2007年10月10 号被正式确认通过关键字：埋弧焊敏感性分析焊缝形状数学模型衰退分析摘要工艺参数的选择对焊接的质量有很大影响，一般可以利用数学模型进行程序控制和参数优化。

本研究的重点在测出满足最佳焊缝形状的参数微调要求及参数敏感性分析，如将焊接电流，焊接电压和焊接速度工艺参数作为设计变量，利用目标函数进行焊缝宽度、高度和渗透深度的计算，而不是测出一些主要参数的已知影响。

本研究的实验部分，是基于三个工艺参数的三个水平因子设计的。

实验的输入参数决定了焊缝几何参数的数学模型，为了探讨输入参数（过程）对输出参数的影响，本研究构建了使用多个曲线回归分析的数学模型。

在用经验公式进行敏感性分析后，可以得出输入参数对输出参数的影响是相对的。

焊缝宽度和高度和渗透深度上的三个设计参数的影响表明，即使是一个很小的参数变化也会对焊缝质量产生重要影响。

研究还表明，渗透深度几乎对电压和焊接速度不敏感。

1、引言埋弧焊（SAW是一种高品质的焊接工艺，它具有非常高的沉积速率，通常用于厚度较大的平面焊接。

埋弧焊通常是全机械化或者是全自动化的，但是，它也能用于半自动化焊接。

在焊接的过程中，操作员可以不用注意熔池变化，也不用直接干预焊接工艺。

由于在埋弧焊过程加入自动化，较少的操作和精确的参数设置使它比手工焊接工艺应用更广泛。

为了在自动化焊接工艺中获得高品质的焊接，应根据实际情况选择最佳参数。

一般而言，焊接参数的确定根据手册数据和制造商的建议，通过试验和不断修正而确定的。

然而，这种选择可能不会产生最优或者质量比较好的焊接性能。

埋弧焊的工艺与特点摘要：埋弧焊是当今生产效率较高的机械化焊接方法之一，它的全称是埋弧自动焊，又称焊剂层下自动电弧焊。

本文对埋弧焊的工艺与特点进行简要的分析。

埋弧焊的实质是在一定大小颗粒的焊剂层下，由焊丝和焊件之间放电而产生的电弧热使焊丝的端部及焊件的局部熔化，形成熔池，熔池金属凝固后即形成焊缝。

这个过程是在焊剂层下进行的，所以称为埋弧焊。

焊丝末端和焊件之间产生电弧之后，电弧的辐射热使周围的焊剂熔化，其中一部分达到沸点，并蒸发形成高温气体，这部分蒸气将电弧周围的熔化焊剂（熔渣）排开，形成一个气泡，电弧在这个气泡内燃烧，气泡的上部被部分熔化了的焊剂及渣壳构成的外膜包围着。

它不仅能很好地将熔池与空气隔开，而且可以隔绝弧光的辐射。

随着电弧在气泡内连续燃烧，焊丝不断地熔化形成熔滴落入熔池。

当电弧沿焊缝方向不断向前移动时，熔池也随之冷却而凝固形成焊缝，密度较小的熔渣浮在熔池的表面，冷却后成为渣壳。

埋弧焊的焊接过程可以表述为，焊剂由漏斗流出后，均匀地撒在装配好的焊件上，堆放高度为30～50mm。

焊丝由送丝轮控制送进，经导电嘴送入焊接电弧区。

焊接电源的输出端分别接在导电嘴和焊件上。

送丝机构、焊剂漏斗和控制盘通常装在一台小车上。

焊接时只要按下启动按钮，焊接过程便可自动进行。

一．埋弧焊工艺焊前准备：埋弧焊在焊接前必须做好准备工作，包括焊件的坡口加工、待焊部位的表面清理、焊件的装配以及焊丝表面的清理、焊剂的烘干等。

1．坡口加工坡口加工要求按GB986—1988执行，以保证焊缝根部不出现未焊透或夹渣，并减少填充金属量。

坡口的加工可使用刨边机、机械化或半机械化气割机、碳弧气刨等。

2．待焊部位的清理焊件清理主要是去除锈蚀、油污及水分，防止气孔的产生。

一般用喷砂、喷丸方法或手工清除，必要时用火焰烘烤待焊部位。

在焊前应将坡口及坡口两侧各20mm区域内及待焊部位的表面铁锈、氧化皮、油污等清理干净。

3．焊件的装配装配焊件时要保证间隙均匀，高低平整，错边量小，定位焊缝长度一般大于30mm，并且定位焊缝质量与主焊缝质量要求一致。

双丝双弧埋弧焊工业总结
一、一般焊接工艺说明：
1、双丝埋弧焊焊接电流超过1000A，若采用熔炼焊剂，熔池上部熔化的焊
剂呈剧烈的翻腾状态，不能很好地覆盖弧光，熔池保护效果不理想，将出现夹渣、气孔和裂纹等焊接缺陷。

采用烧结焊剂SJ301即可避免上述情况的发生。

2、双丝埋弧焊前导焊丝使用直流，后续焊丝使用交流，前后丝间距
25-30mm，焊丝间夹角10°，一般前丝垂直后丝倾斜。

3、前丝和后丝的作用不同：一般前丝的电流较大电压较小，主要影响焊道
的熔深；后丝电流较小而电压较大，可保证一定的熔宽和焊缝成形。

随着热处理温度升高，硬度升高，焊后热处理温度不能超过700°
在拉伸试验中，500°和600°的断裂发生在母材上，700°的断裂发生在焊接区上。

二、奥太双丝双弧埋弧焊机在胶州中油七建的工艺总结：
准备了压力容器板材（16MnR）、船用板材（D36）及风塔板材。

目前为止焊接了16MnR和D36两种材料。

16MnR板厚66mm，长约1.1m，开V型55°坡口，留约8mm钝边，正面采用DC470A、34V和AC420A、34V焊接，叠焊14层，速度45cm/min；反面用碳弧气刨刨开约6mm，用上述规范一次成型。

D36板厚25mm，长约0.7m，开V型45°坡口，留约6mm钝边。

三、奥太双丝双弧埋弧焊机在高密豪迈制造的焊接工艺：
试板焊接（厚40mm，双面45°X型坡口，采用的焊接规范：前丝600，后丝500，速度50cm/min）。
