齿轮的加工过程

齿轮轴的加工工艺步骤一、引言在机械制造领域中，齿轮轴是一种重要的零部件，它通常用于传动系统中的齿轮装置。

在齿轮轴的加工过程中，需要进行多个步骤，包括铣削、车削、磨削等工艺。

本文将对齿轮轴的加工工艺步骤进行详细的探讨。

二、铣削加工铣削是齿轮轴加工的第一步，主要用于将齿轮轴的表面进行平整和平行处理。

具体的步骤如下：1. 准备工作•确定齿轮轴的加工尺寸和精度要求•选择适当的铣刀和切削参数•检查铣床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在铣床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整刀具位置•将铣刀移动到离工件表面一定距离的位置•通过刀具的上下调整，确定适当的铣削深度4. 开始铣削•打开铣床的电源，启动铣床•调整进给速度和切削速度，开始进行铣削•按照预定的路径沿着齿轮轴的轴向进行铣削三、车削加工车削是齿轮轴加工的第二步，主要用于将齿轮轴的外径和内孔进行加工。

具体的步骤如下：1. 准备工作•确定齿轮轴的轴向和径向尺寸•选择适当的车刀和车削参数•检查车床的刀具和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在车床的工作台上•使用合适的夹具保证齿轮轴的夹紧稳固3. 调整刀具位置•将车刀移动到离工件表面一定距离的位置•调整刀具的高度和偏置，确保刀具与齿轮轴的表面接触4. 开始车削•打开车床的电源，启动车床•调整进给速度和切削速度，开始进行车削•沿着齿轮轴的轴向和径向进行车削，实现所需的外径和内孔尺寸四、磨削加工磨削是齿轮轴加工的最后一步，主要用于提高齿轮轴的表面质量和精度。

具体的步骤如下：1. 准备工作•确定齿轮轴的磨削要求和精度要求•选择适当的砂轮和砂轮参数•检查磨床的砂轮和夹具是否安装正确2. 夹紧齿轮轴•将齿轮轴夹紧在磨床的工作台上•确保齿轮轴夹紧稳固，不会出现松动的情况3. 调整磨削参数•调整磨床的进给速度和切削速度•通过调整砂轮的位置和偏置，确定适当的磨削深度和砂轮与齿轮轴的接触位置4. 开始磨削•打开磨床的电源，启动磨床•沿着齿轮轴的轴向和径向进行磨削，实现所需的表面质量和精度要求五、总结通过铣削、车削和磨削等工艺步骤，齿轮轴可以得到满足要求的加工结果。

40洛钢加工齿轮工艺流程1、加工齿轮之前，先检查工作场地及机床各部分是否正常。

2、装卡找正工件，调整夹具并使其保证在使用时能达到所需要的精度。

3、认真清点刀具，并注意防止刀具损坏或丢失。

4、对已有的调整值进行复核计算。

5、确定切削用量，合理选择刀具。

6、按规定润滑冷却液压系统。

7、安排好人员工作岗位，必须考虑人员操作方便。

8、根据图纸尺寸做好毛坯。

9、设置数控机床，参照图样确定传动路线、基本原理、主要技术指标、电气配线及有关安全操作规程等。

10、试运转。

11、齿形工艺的加工流程为：划线——下料——预加工——调质热处理——粗磨——半精磨——精磨——检验——包装——发货——投入生产加工齿轮工序包括齿形加工和螺旋角校正两大项。

40CrMo 钢的淬透性和切削加工性能都很好，强度高、硬度大，但塑性和韧性较差，正火后可切削性良好，冷变形时塑性中等，焊接性差。

40CrMo 钢属于调质钢。

当淬火温度为820℃左右，在油中淬硬度可达56～57 HRC;在水中淬硬度在48 HRC 以上。

该钢通过淬火与不同温度回火的热处理，可以获得强度、硬度较高，塑性、韧性、耐磨性较好的综合力学性能。

一般中碳调质钢如45#、50#、60#等材料经调质处理后再用于制造承受中等负荷、中等速度、中等齿面要求的零件，如齿轮、齿圈、齿轮轴十字头等。

40CrMo 钢在渗碳淬火后使用，工作温度可达500℃，工作温度在450～500℃范围内，这种钢的渗碳层比较均匀，硬度较高，齿面硬化层深度取决于钢的碳势梯度，即取决于表面碳浓度，齿面硬化层越深，则需要的渗碳处理越多，即齿面硬度也就越低。

因此，齿面硬化层的深浅将影响渗碳后的表面硬度。

加工齿轮，首先要有锋利的齿，齿型修正是为了增大模数、降低摩擦系数、提高抗疲劳性能。

扩大这些性能需要修磨齿轮。

扩大模数只改善齿廓表面光洁度，避免表面缺陷的方法就是喷丸、滚齿。

为此，齿面采用精研及超精加工，研磨轮采用细晶粒硬质合金轮，后者有较好的接触刚度及切削力小的优点，可减少加工后齿根部分表面残余应力，而且它易于涂覆硬质合金。

齿轮典型零件的加工工艺过程
嘿，朋友们！今天咱来聊聊齿轮典型零件的加工工艺过程，这可有意思啦！
你想想看，齿轮就像是机械世界里的小魔法师，让各种机器乖乖听话，转起来顺顺溜溜的。

那它们是怎么被制造出来的呢？
首先啊，得有合适的材料。

就好比做菜得有新鲜的食材一样，这材料可不能马虎。

得挑那些结实耐用的，不然齿轮还没怎么转呢，就这儿裂那儿坏的，那不就成笑话啦！
然后呢，就是加工啦！这就像是给齿轮来一次华丽的变身。

要把它车削啊、铣削啊，把那些多余的部分去掉，让它一点点变成我们想要的形状。

这过程可不简单，就跟雕刻大师精心雕琢作品似的，得小心翼翼，又得有真功夫。

接着还有热处理呢！这可是让齿轮变得更厉害的关键一步。

经过热处理，齿轮就像被打了鸡血一样，硬度啊、耐磨性啊都大大提高。

你说神奇不神奇？
再之后就是磨削啦！把齿轮表面磨得光光滑滑的，让它转起来更顺畅，就跟给它做了个美容似的。

在这整个过程中，每一步都得拿捏得死死的。

就好比走钢丝，一步错了，那可就前功尽弃啦！工人师傅们就像神奇的魔术师，把那些原材料一点点变成了精巧的齿轮。

你说这加工工艺是不是很了不起？没有这些精湛的工艺，哪来那些厉害的机器呀！那些大机器能轰隆隆地转起来，可都多亏了这些小小的齿轮和背后的加工工艺呢！咱得好好感谢那些默默付出的工人师傅们，是他们让这一切成为可能。

所以啊，可别小看了这齿轮典型零件的加工工艺过程，这里面的学问大着呢！它就像是机械世界的基石，支撑着整个庞大的体系。

下次你再看到那些复杂的机器，可别忘了想想它们里面的齿轮是怎么被制造出来的哟！这真的是太神奇，太让人惊叹啦！。

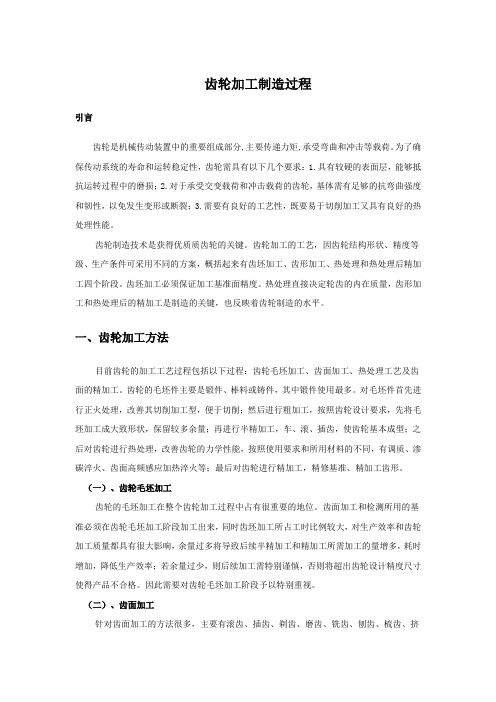

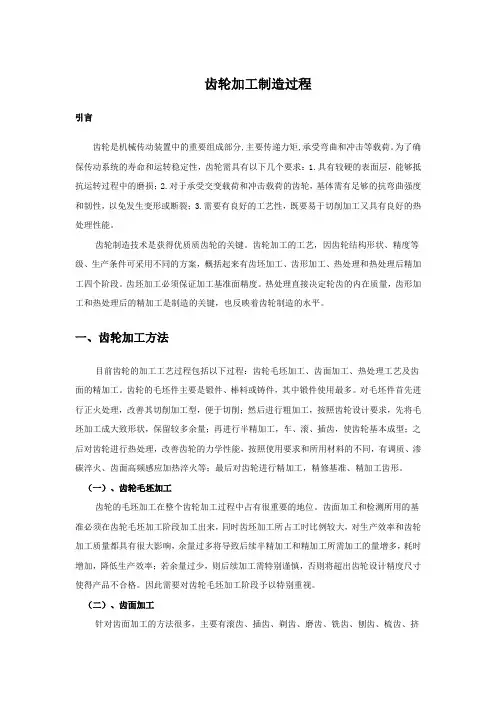

齿轮加工制造过程引言齿轮是机械传动装置中的重要组成部分,主要传递力矩,承受弯曲和冲击等载荷。

为了确保传动系统的寿命和运转稳定性，齿轮需具有以下几个要求：1.具有较硬的表面层，能够抵抗运转过程中的磨损；2.对于承受交变载荷和冲击载荷的齿轮，基体需有足够的抗弯曲强度和韧性，以免发生变形或断裂；3.需要有良好的工艺性，既要易于切削加工又具有良好的热处理性能。

齿轮制造技术是获得优质质齿轮的关键。

齿轮加工的工艺，因齿轮结构形状、精度等级、生产条件可采用不同的方案，概括起来有齿坯加工、齿形加工、热处理和热处理后精加工四个阶段。

齿坯加工必须保证加工基准面精度。

热处理直接决定轮齿的内在质量，齿形加工和热处理后的精加工是制造的关键，也反映着齿轮制造的水平。

一、齿轮加工方法目前齿轮的加工工艺过程包括以下过程：齿轮毛坯加工、齿面加工、热处理工艺及齿面的精加工。

齿轮的毛坯件主要是锻件、棒料或铸件，其中锻件使用最多。

对毛坯件首先进行正火处理，改善其切削加工型，便于切削；然后进行粗加工，按照齿轮设计要求，先将毛坯加工成大致形状，保留较多余量；再进行半精加工，车、滚、插齿，使齿轮基本成型；之后对齿轮进行热处理，改善齿轮的力学性能，按照使用要求和所用材料的不同，有调质、渗碳淬火、齿面高频感应加热淬火等；最后对齿轮进行精加工，精修基准、精加工齿形。

（一）、齿轮毛坯加工齿轮的毛坯加工在整个齿轮加工过程中占有很重要的地位。

齿面加工和检测所用的基准必须在齿轮毛坯加工阶段加工出来，同时齿坯加工所占工时比例较大，对生产效率和齿轮加工质量都具有很大影响，余量过多将导致后续半精加工和精加工所需加工的量增多，耗时增加，降低生产效率；若余量过少，则后续加工需特别谨慎，否则将超出齿轮设计精度尺寸使得产品不合格。

因此需要对齿轮毛坯加工阶段予以特别重视。

（二）、齿面加工针对齿面加工的方法很多，主要有滚齿、插齿、剃齿、磨齿、铣齿、刨齿、梳齿、挤齿、研齿和珩齿等，其中使用最多的是前四种方法：滚齿、插齿、剃齿和磨齿。

双联齿轮的加工工艺过程双联齿轮是一种常见的齿轮传动装置，它由两个相互啮合的齿轮组成。

双联齿轮的加工工艺过程包括齿轮的设计、加工和装配等环节。

下面将详细介绍双联齿轮的加工工艺过程。

在进行双联齿轮的加工之前，需要进行齿轮的设计。

设计齿轮需要根据传动比、齿轮模数、啮合角等参数来确定齿轮的几何形状和尺寸。

设计齿轮时需要考虑齿轮的强度、精度和噪声等因素，以确保齿轮传动的可靠性和稳定性。

在设计完成后，接下来是齿轮的加工。

首先，需要选择合适的材料进行齿轮的制造。

常用的齿轮材料有铸铁、钢和塑料等。

选择材料时需要考虑齿轮的工作条件和要求，以及制造成本等因素。

齿轮的加工可以分为多个步骤。

首先是齿轮的铣削。

铣削是通过铣床将齿轮的齿槽加工成特定的形状和尺寸。

在铣削时需要根据齿轮的模数和齿数来确定刀具的选择和加工参数。

铣削过程需要保证齿轮的精度和表面质量。

接下来是齿轮的磨削。

磨削是通过磨床将齿轮的齿面进行加工，以提高齿轮的精度和表面质量。

磨削可以分为外圆磨削和齿面磨削两个步骤。

在磨削时需要使用专用的磨削刀具，并根据齿轮的要求进行磨削参数的选择和调整。

最后是齿轮的装配。

装配是将两个齿轮按照啮合要求进行配对，并通过轴承等部件固定在传动轴上。

在装配时需要确保齿轮的啮合角度、啮合间隙和啮合精度等要求的满足。

同时，还需要进行齿轮的润滑和调试，以确保齿轮传动的正常运转。

除了上述的加工工艺过程，还需要进行齿轮的质量检验。

质量检验包括几何尺寸检验、硬度检验和表面质量检验等。

通过质量检验可以确保齿轮的质量和性能符合设计要求。

双联齿轮的加工工艺过程包括齿轮的设计、加工和装配等环节。

通过科学合理的加工工艺可以保证齿轮的质量和性能，从而实现齿轮传动的可靠运行。

双联齿轮在机械传动中具有重要的应用价值，广泛应用于各种机械设备中。

齿轮加工的工艺齿轮加工是制造中常见的加工方式之一，主要用于生产齿轮零件以及齿轮传动装置。

齿轮是一种具有齿廓的轮状零件，通过与其他齿轮或其他零件相互啮合来实现传动能力。

齿轮加工的工艺主要包括设计、加工方法、设备选择、刀具选择和加工参数等方面。

下面将详细介绍齿轮加工的工艺流程。

一、齿轮设计齿轮设计是齿轮加工的前提和基础，其目的是确定齿轮的类型、参数、齿廓、精度等方面的要求。

齿轮设计需要考虑使用环境、传动比、传动功率、速度、载荷等因素。

设计人员需要根据这些因素，按照一定的设计准则和计算公式综合考虑，设计出符合要求的齿轮参数。

二、齿轮加工方法在齿轮加工过程中，常用的加工方法主要有铣削法、切削法和拉削法。

铣削法适用于大型和中型齿轮的加工，其优点是加工效率高，缺点是加工精度低，适用于一些要求不高的齿轮。

切削法是最常用的齿轮加工方法，主要有滚制法和成形法。

滚制法适用于大批量的齿轮加工，具有较高的加工精度和效率。

成形法适用于大模数或大模数修形齿轮的加工，具有高精度和高质量的特点。

拉削法主要是针对大型齿轮的加工，其优点是加工效率高，但是加工精度较差。

三、齿轮加工设备选择根据齿轮加工方法的不同，选择适合的加工设备是非常重要的。

常见的齿轮加工设备有铣齿机、刨齿机、磨齿机、滚齿机等。

铣齿机适用于铣削法加工，可以加工各种类型的齿轮。

刨齿机适用于切削法加工，是一种传统的加工设备，适用于加工大型齿轮。

磨齿机适用于高精度的齿轮加工，可以实现高精度和高质量的加工。

滚齿机适用于滚制法加工，具有高效率和高质量的特点。

四、齿轮加工刀具选择刀具是齿轮加工过程中非常重要的工具，合适的刀具可以保证加工效率和加工质量。

根据齿轮加工方法和要求，选择适合的切削刀具非常重要。

常见的齿轮加工刀具有插齿刀、滚刀、滚齿刀等。

插齿刀适用于切削法加工，可以进行高效率的加工。

滚刀适用于滚制法加工，可以实现高效率和高质量的加工。

滚齿刀适用于磨制法加工，可以实现较高的精度和质量。

齿轮加⼯⼯艺过程和分析齿轮的⽣产过程⼀.齿轮的主要加⼯⾯1、齿轮的主要加⼯表⾯有齿⾯与齿轮基准表⾯,后者包括带孔齿轮的基准孔、切齿加⼯时的安装端⾯,以及⽤以找正齿坯位置或测量齿厚时⽤作测量基准的齿顶圆柱⾯。

2.齿轮的材料与⽑坯常⽤的齿轮材料有15钢、45钢等碳素结构钢;速度⾼、受⼒⼤、精度⾼的齿轮常⽤合⾦结构钢,如20Cr,40Cr,38CrMoAl,20CrMnTiA等。

齿轮的⽑坯决定于齿轮的材料、结构形状、尺⼨规格、使⽤条件及⽣产批量等因素,常⽤的有棒料、锻造⽑坯、铸钢或铸铁⽑坯等。

⼆、直齿圆柱齿轮的主要技术要求,1.齿轮精度与齿侧间隙GBl0095《渐开线圆柱齿轮精度》对齿轮及齿轮副规定了12个精度等级。

其中,1～2级为超精密等级;3—5级为⾼精度等级;6～8级为中等精度等级;9～12级为低精度等级。

⽤切齿⼯艺⽅法加⼯、机械中普遍应⽤的等级为7级。

按照齿轮各项误差的特性及它们对传动性能的主要影响,齿轮的各项公差与极限偏差分为三个公差组(表13—4)。

根据齿轮使⽤要求不同,各公差组可以选⽤不同的精度等级。

齿轮副的侧隙就是指齿轮副啮合时,两⾮⼯作齿⾯沿法线⽅向的距离(即法向侧隙),侧隙⽤以保证齿轮副的正常⼯作。

加⼯齿轮时,⽤齿厚的极限偏差来控制与保证齿轮副侧隙的⼤⼩。

2.齿轮基准表⾯的精度齿轮基准表⾯的尺⼨误差与形状位置误差直接影响齿轮与齿轮副的精度。

因此GBl0095附录中对齿坯公差作了相应规定。

对于精度等级为6～8级的齿轮,带孔齿轮基准孔的尺⼨公差与形状公差为IT6-IT7,⽤作测量基准的齿顶圆直径公差为IT8;基准⾯的径向与端⾯圆跳动公差,在11-22µm之间(分度圆直径不⼤于400mm的中⼩齿轮)。

3.表⾯粗糙度齿轮齿⾯及齿坯基准⾯的表⾯粗糙度,对齿轮的寿命、传动中的噪声有⼀定的影响。

6～8级精度的齿轮,齿⾯表⾯粗糙度Ra值⼀般为0.8—3.2µm,基准孔为0.8—1.6 µm,基准轴颈为0.4—1.6µm,基准端⾯为1.6～3.2µm,齿顶圆柱⾯为3.2µm。

45钢齿轮加工工序一、引言45钢是一种常用的金属材料，具有较好的强度、塑性和韧性，因此在齿轮加工中得到了广泛应用。

本文将详细介绍45钢齿轮的加工工序，包括毛坯准备、粗车削、精车削、齿轮磨削、齿面热处理、齿形修正、表面处理和质量检测等方面。

二、毛坯准备在齿轮加工前，需要进行毛坯准备。

首先，根据齿轮的设计要求，选择合适的45钢材料，并进行锻造和轧制等工艺，制成具有一定形状和尺寸的毛坯。

毛坯的尺寸和形状应符合齿轮的设计要求，以确保后续加工的顺利进行。

三、粗车削粗车削是齿轮加工的第一道工序，其主要目的是去除毛坯的余量，使齿轮的外形初步成型。

在粗车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对毛坯进行切削加工。

粗车削后，齿轮的外形应基本符合设计要求，为后续的精车削和磨削加工打下基础。

四、精车削精车削是齿轮加工的重要工序之一，其主要目的是进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。

在精车削过程中，应根据齿轮的设计要求，选择合适的刀具和切削参数，对粗车削后的齿轮进行切削加工。

精车削后，齿轮的外形和尺寸应符合设计要求，表面质量也应达到一定的标准。

五、齿轮磨削齿轮磨削是提高齿轮精度和表面质量的重要工序。

在磨削过程中，应选择合适的砂轮和磨削参数，对精车削后的齿轮进行磨削加工。

通过磨削加工，可以进一步细化齿轮的外形和尺寸，提高齿轮的精度和表面质量。

同时，磨削还能够去除齿轮表面的划痕、毛刺等缺陷，提高齿轮的外观质量。

六、齿面热处理齿面热处理是提高齿轮硬度和耐磨性的重要工序。

在热处理过程中，应选择合适的加热方式和加热温度，对齿轮进行加热处理。

通过热处理，可以改变齿轮表面的组织结构，提高其硬度和耐磨性。

同时，热处理还能够消除齿轮内部的应力，提高其稳定性和可靠性。

七、齿形修正齿形修正是在齿轮加工过程中对齿形进行微调的重要工序。

在修正过程中，应选择合适的修正工具和方法，对齿形进行微调。

通过修正处理，可以进一步改善齿轮的啮合性能和提高其使用寿命。

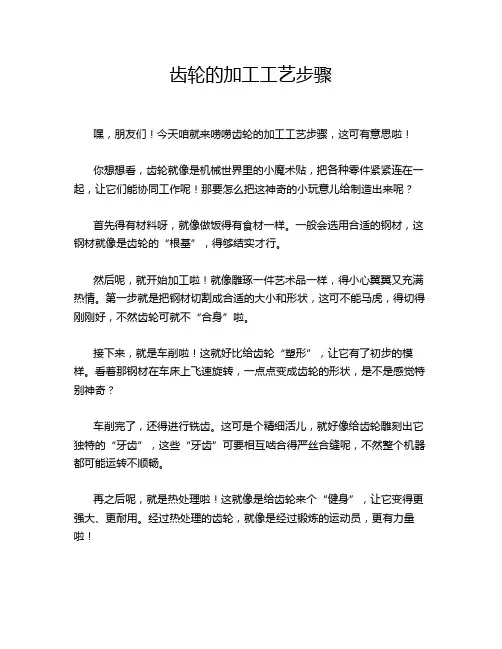

齿轮的加工工艺步骤嘿，朋友们！今天咱就来唠唠齿轮的加工工艺步骤，这可有意思啦！你想想看，齿轮就像是机械世界里的小魔术贴，把各种零件紧紧连在一起，让它们能协同工作呢！那要怎么把这神奇的小玩意儿给制造出来呢？首先得有材料呀，就像做饭得有食材一样。

一般会选用合适的钢材，这钢材就像是齿轮的“根基”，得够结实才行。

然后呢，就开始加工啦！就像雕琢一件艺术品一样，得小心翼翼又充满热情。

第一步就是把钢材切割成合适的大小和形状，这可不能马虎，得切得刚刚好，不然齿轮可就不“合身”啦。

接下来，就是车削啦！这就好比给齿轮“塑形”，让它有了初步的模样。

看着那钢材在车床上飞速旋转，一点点变成齿轮的形状，是不是感觉特别神奇？车削完了，还得进行铣齿。

这可是个精细活儿，就好像给齿轮雕刻出它独特的“牙齿”，这些“牙齿”可要相互啮合得严丝合缝呢，不然整个机器都可能运转不顺畅。

再之后呢，就是热处理啦！这就像是给齿轮来个“健身”，让它变得更强大、更耐用。

经过热处理的齿轮，就像是经过锻炼的运动员，更有力量啦！然后还得进行磨削加工，把齿轮表面打磨得光滑溜溜的，这样它在工作的时候就能更顺畅，不会“磕磕绊绊”的。

最后就是检查啦，这可不能少！就像考试检查试卷一样，得仔细看看齿轮有没有啥问题，尺寸对不对呀，质量过不过关呀。

要是有问题，那可不行，得赶紧改正。

你说这齿轮的加工工艺是不是很神奇？就这么一步步地，把一块普通的钢材变成了一个重要的机械零件。

这就像是一场奇妙的旅程，每一步都充满了挑战和惊喜。

所以啊，可别小看了这小小的齿轮，它背后的加工工艺那可是相当复杂和精细的呢！咱生活中的各种机器能正常运转，可都离不开这些精心制造的齿轮呀！这就是机械世界的魅力，不是吗？。
