2.5 流量检测仪表工作原理及安装

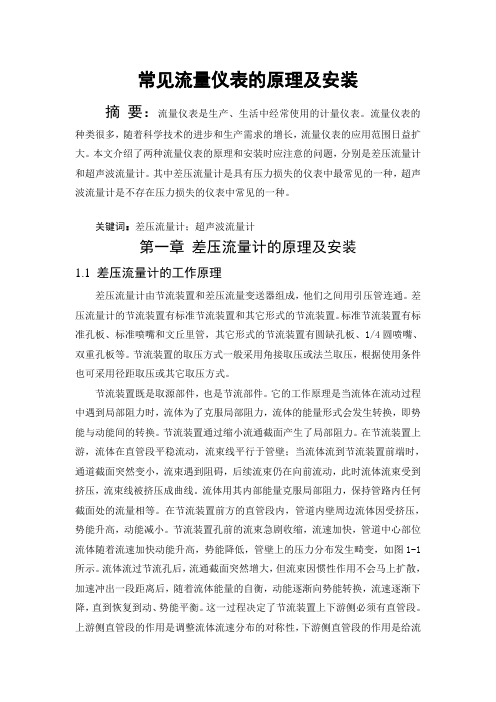

常见流量仪表的原理及安装摘要：流量仪表是生产、生活中经常使用的计量仪表。

流量仪表的种类很多，随着科学技术的进步和生产需求的增长，流量仪表的应用范围日益扩大。

本文介绍了两种流量仪表的原理和安装时应注意的问题，分别是差压流量计和超声波流量计。

其中差压流量计是具有压力损失的仪表中最常见的一种，超声波流量计是不存在压力损失的仪表中常见的一种。

关键词：差压流量计；超声波流量计第一章差压流量计的原理及安装1.1差压流量计的工作原理差压流量计由节流装置和差压流量变送器组成，他们之间用引压管连通。

差压流量计的节流装置有标准节流装置和其它形式的节流装置。

标准节流装置有标准孔板、标准喷嘴和文丘里管，其它形式的节流装置有圆缺孔板、1/4圆喷嘴、双重孔板等。

节流装置的取压方式一般采用角接取压或法兰取压，根据使用条件也可采用径距取压或其它取压方式。

节流装置既是取源部件，也是节流部件。

它的工作原理是当流体在流动过程中遇到局部阻力时，流体为了克服局部阻力，流体的能量形式会发生转换，即势能与动能间的转换。

节流装置通过缩小流通截面产生了局部阻力。

在节流装置上游，流体在直管段平稳流动，流束线平行于管壁；当流体流到节流装置前端时，通道截面突然变小，流束遇到阻碍，后续流束仍在向前流动，此时流体流束受到挤压，流束线被挤压成曲线。

流体用其内部能量克服局部阻力，保持管路内任何截面处的流量相等。

在节流装置前方的直管段内，管道内壁周边流体因受挤压，势能升高，动能减小。

节流装置孔前的流束急剧收缩，流速加快，管道中心部位流体随着流速加快动能升高，势能降低，管壁上的压力分布发生畸变，如图1-1所示。

流体流过节流孔后，流通截面突然增大，但流束因惯性作用不会马上扩散，加速冲出一段距离后，随着流体能量的自衡，动能逐渐向势能转换，流速逐渐下降，直到恢复到动、势能平衡。

这一过程决定了节流装置上下游侧必须有直管段。

上游侧直管段的作用是调整流体流速分布的对称性，下游侧直管段的作用是给流体提供动、势能进行自衡调整缓冲区段。

流量计的操作方法流量计是一种用于测量流体流量的仪器设备。

它广泛应用于工业生产、环境监测、水处理等领域，并且有着许多不同的工作原理和操作方法。

一、流量计的基本原理：1. 转子流量计：转子流量计通过测量流体通过转子的旋转来确定流量。

当流体通过转子时，转子受到流体的冲击力并开始旋转。

根据流体通过的速度和密度，可以通过旋转转子的角速度来计算流速和流量。

2. 涡街流量计：涡街流量计通过测量流体通过传感器时产生的涡街频率来确定流量。

当流体通过嵌入式于管道中的传感器时，会形成涡街。

传感器会感应到这些涡街舞动的频率，并根据频率来计算流速和流量。

3. 电磁流量计：电磁流量计利用外加的电磁场与流体中的导电液体之间的相互作用来测量流量。

当导电液体通过管道时，会产生感应电动势，通过测量这个电动势的大小就可以计算流体的速度和流量。

4. 超声波流量计：超声波流量计通过测量从传感器发射的超声波信号被流体反射后的时间差来计算流速和流量。

超声波在流体中传播的速度受到流体速度的影响，因此可以通过测量超声波的传播时间来确定流速和流量。

二、流量计的操作方法：1. 安装流量计：首先应选择合适的流量计型号，并根据流体介质、流量范围和管道直径进行合理的安装选型。

通常情况下，流量计应安装在直管段的上游位置，并且要求管道的入口和出口都应保持一定的直线段长度，以保证流体流经流量计时的稳定流动状态。

2. 连接流量计：根据流量计的型号和接口类型，选择合适的连接方式。

通常情况下，涡街流量计和电磁流量计需要使用法兰连接，而转子流量计和超声波流量计则可以采用螺纹连接或焊接连接。

3. 校准流量计：流量计在出厂前通常已经经过校准，但在现场安装后仍需重新校准，以确保测量结果的准确性。

校准流量计的方法可以根据具体的型号和要求而定，通常需要使用专门的校准设备和标准流体进行校准。

4. 设置参数：根据具体的型号和要求，流量计通常需要设置一些参数以适应实际应用场景。

例如，涡街流量计需要设置流体的密度、介质类型和管道直径等参数；超声波流量计需要设置传感器位置、管道内径和超声波传播速度等参数。

常见几种流量计的工作原理、接线、安装知识、参数调整方法（一）知道流量计检修存在的风险及防范措施。

风险辨识：1.余压伤人2.未断电就检修导致人体触电（电源为AC220V的电磁流量计），仪表损坏，控制柜电源跳闸等。

3.影响生产的控制。

防范措施：1.切断物料来源，卸压后开始检修 2.若需进行更换电路板等操作，须对流量计进行断电方可开始检修。

3.联系岗位主操及生产车间管理人员，落实工艺安全措施后检修。

（二）知道我厂使用的各种流量计的类型及其工作原理1.知道氮肥厂使用的流量计类型：（1）电磁流量计。

如精醇岗位中间槽处粗醇产量流量计、粗醇入料流量计等（2）涡街流量计。

如常压塔采出流量计、全低变蒸汽流量计（3）金属浮子流量计（4）差压式流量计如脱碳变换气流量计、粗醇渗透气流量计等（5）质量流量计。

如球罐加氨、售氨流量计、精醇售醇流量计等。

2.知道各种流量计的测量原理。

（1）知道电磁流量计的工作原理电磁流量计所依据的基本理论是法拉第电磁感应定律。

当导体切割磁力线运动时，导体内将产生感应电动势。

根据该原理，可测量管内流动的导电流体的体积，导电流体流动的方向与电磁场的方向垂直，在导管垂直方向施加一个交变的磁场，并在有绝缘衬里的导管内壁两侧安装一对电极，两电极的连线既与导管轴线垂直，又与磁场方向垂直，当导电液体流经导管时，因切割磁力线，两个电极上就产生感应电动势。

（2）知道涡街流量计的工作原理在测量管中垂直插入一个柱状物时，流体通过柱状物两侧就交替地产生有规则的旋涡(如图所示)，这种旋涡列被称为卡门涡街。

卡门涡街的释放频率与流体的流动速度及柱状物的宽度有关，卡门涡街释放频率f和流速v成正比，因此通过测量卡门涡街释放频率就可算出瞬时流量。

（3）知道金属浮子流量计的工作原理：被测介质自下而上流经测量管时，浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升力随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在第一位置，浮子位置的高低即对应着被测介质流量的大小。

流量仪表的工作原理图解
*一台流量仪表通常由一个测量管、一组传感器和一个指示器
等组成，下面是流量仪表的工作原理图解：*
________ 测量管 ________
|
| 传感器1
========|--|>_______
|
| 传感器2
|
|
______|__________
| |
| 指示器 |
|________________|
传感器1是负责测量流体的压力差，而传感器2则是测量流体的温度。

当流体通过测量管时，流体的压力会导致传感器1的测量部分产生压力差信号，传感器1会将该信号传递给指示器。

指示器根据传感器1接收到的信号，通过一系列的机械或电子装置将压力差转化为流量值，并在指示器上显示出来。

另一方面，传感器2负责测量流体的温度。

流体的温度也是影响流量的重要因素之一，传感器2会将测量到的温度信号传递给指示器，以校正流体的温度对流量的影响。

指示器通过对传感器1和传感器2的信号进行处理和综合，可
以实时地显示出流体的流量情况。

根据不同的传感器和指示器类型，流量仪表可以有不同的形式和工作原理，但这个图解给出了一般流量仪表的基本组成和工作原理。

物联网流量仪表工作原理
物联网流量仪表工作原理就是通过物理传感器和数据处理技术，实时监测并记录物联网设备的数据通信量，从而计量和统计物联网设备的流量使用情况。

具体的工作原理如下：
1. 传感器检测：流量仪表内置有物理传感器，例如光电传感器或电磁流量传感器等，用于检测物联网设备的通信活动。

2. 数据采集：传感器检测到的信号被转换成电子信号，并通过模拟数字转换器（ADC）将信号转换为数字信号。

3. 数据处理：数字信号被流量仪表的处理芯片接收，进行数据处理和计算。

处理芯片可以根据预先设置的算法和规则，将传感器检测到的数据映射为实际的流量值。

4. 流量计量：经过数据处理后，流量仪表可以实时记录物联网设备的通信流量，并按照一定的时间单位（例如小时、天、月等）进行累计计量。

5. 数据存储和传输：流量仪表通常具备存储功能，可以将累计的流量数据保存在内部存储器中，并通过无线通信方式（例如Wi-Fi、蓝牙、GPRS等）将数据传输到云端或其他终端设备，方便查看和管理。

6. 数据显示和分析：通过云端或其他终端设备，用户可以实时
监测设备的流量使用情况，并进行数据分析、报表生成等操作，以便进行设备管理和优化。

综上所述，物联网流量仪表工作原理主要包括传感器检测、数据采集、数据处理、流量计量、数据存储和传输、数据显示和分析等步骤，以实现对物联网设备流量使用情况的监测和管理。

流量仪表原理
流量仪表原理是基于物理现象和测量方法的原理。

流量仪表使用不同的传感器、装置和技术来测量液体、气体或其他流体的流量。

以下是常见的流量仪表原理：
1. 质量流量原理：根据流体在单位时间内通过仪表截面积的质量来测量流量。

常见的质量流量仪表包括质量流量计和气体质量流量计。

2. 体积流量原理：根据流体在单位时间内通过仪表截面积的体积来测量流量。

常见的体积流量仪表包括涡轮流量计、涡街流量计和电磁流量计。

3.差压原理：利用流体通过管道时产生的差压与流量成正比，
通过测量差压来间接测量流量。

常见的差压流量仪表包括孔板流量计、喇叭嘴流量计和流体动量流量计。

4. 超声波原理：利用超声波在流体中的传播速度与流速成正比，通过测量超声波传播时间或频率变化来测量流速进而计算流量。

常见的超声波流量仪表有超声波流量计和多普勒流量计。

5. 热量原理：利用流体通过仪表时对温度的影响来测量流量。

常见的热量流量仪表包括热量流量计和热敏电阻流量计。

这些原理都有其适用的场景和精度要求，用户可根据实际需求选择合适的流量仪表。

流量计的工作原理
流量计的工作原理是通过测量流体通过管道的速度和压力以计算流体的流量。

下面是流量计的工作原理的详细描述。

流量计通常由一个装置组成，包括一个测量管道和一个压力传感器。

首先，流体被引导进入测量管道，流体在管道内流动时对管道壁面施加了压力。

压力传感器测量这个压力并将其转换为电信号。

同时，在管道内部安装了一个速度传感器，通常是一个旋转轴。

当流体通过管道时，流体会对旋转轴施加力，使其开始旋转。

测量旋转轴的旋转速度可以得到流体的速度信息。

经过测量的压力和速度数据进一步传送到一个计算单位，这个计算单位会根据特定的流体力学原理，如伯努利方程或皮才亚定律，对流体的流量进行计算和估算。

最后，这个计算单位会将计算得到的流量结果以数字显示或模拟信号的形式输出。

总的来说，流量计的工作原理是通过测量流体的速度和压力来计算流体的流量。

测量管道中的压力变化和速度传感器的旋转速度被转换成数字信号，并由计算单位进行计算和处理，最终得到流体的流量数据。

流量计工作原理流量计是一种用来测量流体流动速度的仪器，它在工业生产、环境监测、实验室研究等领域都有着广泛的应用。

流量计的工作原理是基于流体动力学和传感器技术，通过测量流体的流速、流量和压力等参数来实现对流体流动状态的监测和控制。

下面将详细介绍流量计的工作原理。

首先，流量计的工作原理与流体动力学密切相关。

流体动力学是研究流体在不同条件下流动规律的科学，它包括了流速、流量、压力、密度、黏度等参数的测量和分析。

流量计通过测量流体的流速和流量来实现对流体流动状态的监测。

在流体流动过程中，流速和流量是两个最基本的参数，它们直接影响着流体的输送效率和能量损失。

因此，流量计的工作原理首先是基于对流体流动状态的准确测量和分析。

其次，流量计的工作原理还与传感器技术密切相关。

传感器是流量计中最关键的部件之一，它通过感知流体的压力、温度、速度等参数，并将这些参数转化为电信号输出。

常见的流量计传感器包括了电磁式流量计、涡街流量计、超声波流量计等。

这些传感器通过不同的原理和技术来实现对流体流动参数的测量和监测。

例如，电磁式流量计利用法拉第电磁感应原理，通过测量导电流体在磁场中的运动状态来计算流体的流速和流量；涡街流量计则是利用涡街效应，通过测量涡街频率来计算流速和流量。

传感器技术的不断创新和发展，使得流量计在测量精度、稳定性和可靠性方面得到了极大的提升。

最后，流量计的工作原理还与信号处理和数据分析相关。

传感器输出的电信号需要经过信号处理和数据分析才能得到最终的流体流动参数。

信号处理包括了放大、滤波、线性化等过程，以确保传感器输出的信号能够准确地反映流体流动状态。

数据分析则是通过数学模型和算法来对传感器输出的信号进行处理和计算，得到流速、流量等参数。

现代流量计通常配备了微处理器和数字信号处理器，能够实现对复杂流体流动状态的实时监测和分析。

综上所述，流量计的工作原理是基于流体动力学和传感器技术，通过对流体流动状态的测量、信号处理和数据分析来实现对流体流动状态的监测和控制。

质量流量计安装要求及工作原理质量流量计安装要求质量流量计作为精密的测量仪表，有着特别高的安装要求。

在安装时首先要明确安装的位置，在安装传感器的时候，要保护好传感器不受损坏。

还要做好减振工作，当然，还有一些其他的注意事项，下面的文章都有实在说明。

质量流量计安装的位置1）安装位置应阔别能引起管道机械振动的干扰源，如工艺管线上的泵等。

假如传感器在同一管线上串联使用，应特别防止由于共振而产生的相互影响，传感器间的距离至少大于传感器外形尺寸宽度的三倍。

2）传感器的安装位置应注意工艺管线由于温度变化引起的伸缩和变形，特别不能安装在工艺管线的膨胀节相近。

假如安装在膨胀节相近，由于管道伸缩会造成横向应力，使得传感器零点发生变化，影响测量精准度。

3）传感器的安装位置应阔别工业电磁干扰源，如大功率电动机、变压器等，否则传感器中测量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪声中。

传感器应阔别变压器、电动机至少5 米以上的距离。

4）传感器的安装位置应使管道内流体始终保证充分传感器测量管，且有确定憋压，这就要求安装位置应在管道的低端。

安装过程中其它注意事项1）传感器在安装到工艺管线上之前，应首先确认传感器的速度传感器线圈、驱动线圈的直流电阻以及铂电阻温度计的电阻值是否正常。

2）传感器安装法兰必需与管道法兰同轴连接，这样才能减小安装应力，保证测量精度。

安装时应保证管道支撑物只支撑工艺管道，禁止用传感器支撑工艺管道。

应保证传感器外壳悬空，不与任何物体接触。

3）传感器安装在工艺管线上时应保证管道系统与传感器上游、下游侧各两个位置的稳固支撑物坚固连接，全部螺纹连接处必需紧固，夹紧工艺管道有助于减弱潜在的振动干扰。

4）在安装过程中，应避开利用传感器外壳搬动传感器。

5）在传感器安装位置相近工艺管道线上的阀门或泵都需要有其本身的支撑物，不能用支撑传感器的支撑物来支撑阀门和泵。

6）在传感器的上游、下游应装上断流阀。

流量检测仪表基础知识讲义1. 什么是流量检测仪表？流量检测仪表是一种用于测量液体或气体流经管道、管路或其他介质的设备。

它可以帮助我们实时监测流体的流量，并对其进行控制和调节。

流量检测仪表广泛应用于各种工业领域，如化工、能源、水处理、制药等。

它不仅可以提供准确的流量数据，还可以提供压力、温度等其他相关参数。

2. 流量检测仪表的类型流量检测仪表按照工作原理和结构可以分为多种类型，其中常见的有以下几种：机械流量计是通过测量管道内流体的速度来计算流量的一种仪表。

它包括涡轮流量计、节流装置、转子流量计等。

机械流量计具有安装简便、操作稳定可靠的特点，但需要定期校准以确保测量精度。

2.2 电磁流量计电磁流量计利用法拉第电磁感应定律来测量流体的流量。

它适用于导电性液体和气体的计量，如水、酸碱溶液等。

电磁流量计具有测量范围广、精度高、无压力损失等优点，被广泛应用于工业自动化控制系统中。

2.3 超声波流量计超声波流量计是利用超声波的传播速度来测量流体的流速，并通过管道的截面积来计算流量。

它适用于液体和气体的测量，具有非侵入式、不易堵塞、高测量精度等特点。

热式流量计通过测量流体从加热体表面传导和冷却下来的热量来确定流速和流量。

它适用于低温、高温和高压环境下的流体测量，如蒸汽、燃料气、液氧等。

3. 流量检测仪表的应用流量检测仪表在工业生产中有着广泛的应用，主要包括以下几个方面：3.1 生产过程控制流量检测仪表可以实时监测流体的流量变化，并根据设定的控制策略对流量进行调节。

通过精确控制流量，可以保证生产过程的稳定性和一致性，提高产品的质量和产量。

3.2 能源管理对于能源领域，如燃料气、液氮、液氧等的流量测量和控制，流量检测仪表起到了至关重要的作用。

它可以帮助企业精确测量供给能源的消耗量，优化能源使用，提高能源利用率。

3.3 环境监测流量检测仪表可以用于水处理、废水处理、大气污染控制等环境监测领域。

通过监测流体的流量变化，可以实时响应环境变化，及时采取相应的处理措施，保护环境和人员的安全。
