杭州铜覆钢圆钢

技术规范目录1,执行主要规定2、技术指标、使用环境3、执行标准4、实验要求5、产品验收标准及验收方法铜覆钢接地材料技术规范1．执行主要规定1.1 本技术条件书适用于铜覆钢接地材料的技术条件1.2 本技术条件书提出的是最低限度的技术要求，供方应提供符合本条件书和技术标准的优质产品。

1.3如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的产品完全符合本条件书的要求。

1.4生产厂家对所响应的技术参数必须提供经中国电科院出具的型式试验报告、产品检验报告等影印件，提供在有效期内的工业品生产许可证书及在网运行销售业绩，用户使用证明等资料。

1.5投标方或制造商必须有权威机关颁发的ISO–9001系列的认证书和UL认证证书。

1.6镀铜圆钢与扁钢或角钢采用放热焊接，应符合相关规定。

1.7焊接完毕后，清楚焊渣并涂一层防腐漆，两层银色油漆。

1.8接地圆钢沿泉沟两侧敷设，每隔50米与已建内连接带焊接连接1.9图纸部件8采用镀铜圆钢。

表面镀锌，镀铜厚度大于或等于0.25mm，单根长度不小于100米。

2.0中间接头处所有电缆接地箱总接地电缆镀铜圆钢相连连接线采用60*8镀锌扁钢。

接地电缆接线端子采用双螺栓压接方式与60*8扁钢相连，与已建接地带连接板共同压接，压接宽度不小于扁钢宽度的2倍。

2.1镀铜接地材料必须提供国家电网电科院的检测报告并符合UL认证。

2.技术指标、使用环境:1.规格尺寸镀铜圆钢：镀铜圆钢外径大于等于Φ17.8mm，长度为100米/卷，保证镀铜圆钢上每点的铜层厚度在0.25mm以上。

（国家电网公司企业标准《电气工程接地用铜覆钢技术条件》Q/GDW466-2010 中关于铜覆钢接地材料的要求，其每点的镀铜厚度要在0.25mm以上）2.技术要求2.1铜覆钢接地材料及相关配件应优先采用设计制造经验成熟、结构简单。

2.2作为电气工程接地用的铜覆钢，其设计选型，应满足地面工程的设计使用年限要求，满足现行规范对环境保护的要求，且铜必须连续、均匀、牢固的包覆在钢芯上。

技术规范目录1,执行主要规定2、技术指标、使用环境3、执行标准4、实验要求5、产品验收标准及验收方法铜覆钢接地材料技术规范1．执行主要规定1.1 本技术条件书适用于铜覆钢接地材料的技术条件1.2 本技术条件书提出的是最低限度的技术要求，供方应提供符合本条件书和技术标准的优质产品。

1.3如果供方没有以书面形式对本规范书的条文提出异议，则表示供方提供的产品完全符合本条件书的要求。

1.4生产厂家对所响应的技术参数必须提供经中国电科院出具的型式试验报告、产品检验报告等影印件，提供在有效期内的工业品生产许可证书及在网运行销售业绩，用户使用证明等资料。

1.5投标方或制造商必须有权威机关颁发的ISO–9001系列的认证书和UL认证证书。

1.6镀铜圆钢与扁钢或角钢采用放热焊接，应符合相关规定。

1.7焊接完毕后，清楚焊渣并涂一层防腐漆，两层银色油漆。

1.8接地圆钢沿泉沟两侧敷设，每隔50米与已建内连接带焊接连接1.9图纸部件8采用镀铜圆钢。

表面镀锌，镀铜厚度大于或等于0.25mm，单根长度不小于100米。

2.0中间接头处所有电缆接地箱总接地电缆镀铜圆钢相连连接线采用60*8镀锌扁钢。

接地电缆接线端子采用双螺栓压接方式与60*8扁钢相连，与已建接地带连接板共同压接，压接宽度不小于扁钢宽度的2倍。

2.1镀铜接地材料必须提供国家电网电科院的检测报告并符合UL认证。

2.技术指标、使用环境:1.规格尺寸镀铜圆钢：镀铜圆钢外径大于等于Φ17.8mm，长度为100米/卷，保证镀铜圆钢上每点的铜层厚度在0.25mm以上。

（国家电网公司企业标准《电气工程接地用铜覆钢技术条件》Q/GDW466-2010 中关于铜覆钢接地材料的要求，其每点的镀铜厚度要在0.25mm以上）2.技术要求2.1铜覆钢接地材料及相关配件应优先采用设计制造经验成熟、结构简单。

2.2作为电气工程接地用的铜覆钢，其设计选型，应满足地面工程的设计使用年限要求，满足现行规范对环境保护的要求，且铜必须连续、均匀、牢固的包覆在钢芯上。

我公司始终坚持“以严治司，以质取信，以新取胜”的经营宗旨。

现已跻身于国内高档次、高质量、高性能防雷产品的技术和生产基地，以技术力量雄厚、生产制造精良、售后服务一流著称于业界。

“工欲善其事，必先利其器金利源人正以坚定的信念迎接挑战，正以充分的耐心研究市场，正以迅捷的速度切入潮流，正以苍劲的笔力描绘蓝图。

公司董事长、总经理常万达先生偕全体员工竭诚欢迎各界朋友光临我公司指导工作，与您携手共创美好明天！泊头金昊防雷器材有限公司致力于打造国内价格最低，质量最好，产品最全的防雷器材生产基地，为了更好更直观的展现我公司的产品质量和价格优势，也为更好服务广大客户我公司在全国各地级市均设有办事处。

产品全、价格低、质量好，售后服务最好、不用东奔西走，一站购齐。

是经销商、设计院、施工单位的首选合作伙伴公司生产销售电铸铜包钢接地线（绞线，圆线）铜包钢接地棒接地极/石墨接地极，接地模块/雷克石接地模块/避雷针/放热熔焊接模具焊粉/电解离子接地极/铜包钢绞线/降阻剂/水平连铸铜包钢接地棒极/铜包钢扁钢/铜包钢圆钢/软态电铸铜包钢接地圆线，放热焊粉及模具，复合接地装置，铝包钢绞线，接地配件等接地产品。

铜包钢加工业的特殊性使其对镀铜工艺的要求不同于常规的钢铁零件镀铜。

因此，如何选择适合于线材加工用的镀铜工艺是一个十分重要的课题。

泊头市金昊防雷器材有限公司生产的铜包接地棒是用特殊的电铸技术将99.9%的纯铜均匀覆盖到低碳钢芯上，使铜与钢芯完全分子结合（如两者结合不密，在通电的情况下，会产生原电池反应，阳极金属铁发生氧化反应变成铁离子流失，反而加快钢芯受蚀）。

它具有铜层厚（0.25毫米以上）、粘合度好、不剥离（可轧制螺纹）等特点。

它的优点是抗拉强度大（高大600牛顿/平方毫米），耐腐蚀性强（可保证使用寿命在50年以上），有恒定的低电阻及良好的可塑性，既有与铜等同的性能又兼有钢材特性。

我公司生产的铜包钢接地极(铸铜接地棒)，深埋地下后无论是自然腐蚀还是电化学反应，都有极强的保护性。

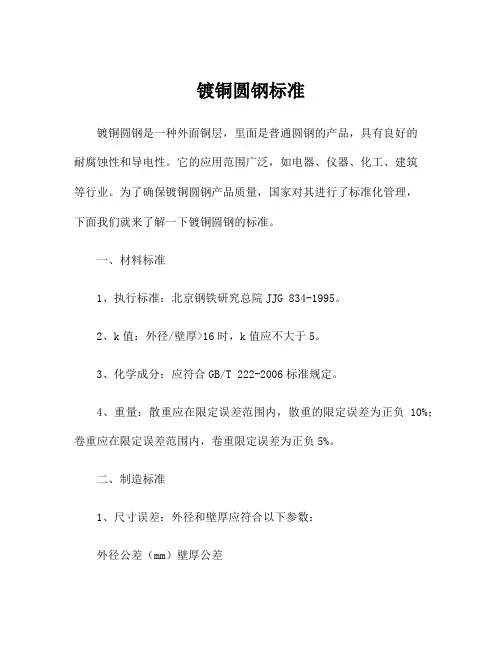

镀铜圆钢标准镀铜圆钢是一种外面铜层，里面是普通圆钢的产品，具有良好的耐腐蚀性和导电性。

它的应用范围广泛，如电器、仪器、化工、建筑等行业。

为了确保镀铜圆钢产品质量，国家对其进行了标准化管理，下面我们就来了解一下镀铜圆钢的标准。

一、材料标准1、执行标准：北京钢铁研究总院JJG 834-1995。

2、k值：外径/壁厚>16时，k值应不大于5。

3、化学成分：应符合GB/T 222-2006标准规定。

4、重量：散重应在限定误差范围内，散重的限定误差为正负10%；卷重应在限定误差范围内，卷重限定误差为正负5%。

二、制造标准1、尺寸误差：外径和壁厚应符合以下参数：外径公差（mm）壁厚公差Φ8～19 ±0.15 ≤2.5 ±0.15 ＞2.5 ±0.2Φ20～30 ±0.2 ≤2.5 ±0.2 ＞2.5 ±0.25Φ32～38 ±0.3 ≤3 ±0.3 ＞3 ±0.35Φ40～50 ±0.4 ≤3.5 ±0.4 ＞3.5 ±0.45Φ52～60 ±0.5 ≤4 ±0.5 ＞4 ±0.55Φ62～75 ±0.6 ≤4.5 ±0.6 ＞4.5 ±0.7Φ80～90 ±0.8 ≤5 ±0.8 ＞5 ±1Φ95～120 ±1 ≤5 ±1 ＞5 ±1.22、基本性能符合GB/T 3091-2008标准规定，抗拉强度应大于315N/mm²，屈服强度应大于195N/mm²，伸长率应大于20%。

3、表面质量：表面不应有严重的机械损伤和氧化层，铜镀层应均匀光滑、牢固、无裂纹和麻点。

4、内质检测：应符合GB/T 13944-2009标准规定。

三、检验标准1、外径、壁厚、长度、重量等主要尺寸应进行抽样检验；机械性能、表面质量等要求的试验应进行全检。

铜包钢接地极在设计和制作中采用一定的原材料进行制作和使用，充分展现良好的性能特点和优势，保证在防雷避雷中产生良好的作用性能。

下面就由专业厂商给大家具体介绍一下这款产品的特点。

一、产品简介铜包钢接地极（铜包钢接地棒）在生产中，一般选用柔软度比较好，含碳量在0.10%－0.30%优质低碳钢，采用特殊工艺将高导电的电解铜均匀的覆盖到圆钢表面，厚度在0.25－0.5mm，该工艺可以有效的减缓接地棒在地下氧化的速度，螺纹是采用轧辊螺纹槽加工螺纹，保持了钢与铜之间紧密连接，确保高强度，具备优良的电气接地性能。

铜包钢接地极已广泛应用在电力、石油化工、交通、民用建筑、大型机械装备的接地系统，具有使用寿命长、经济、导电性能优良等特点。

二、产品特点1、铜包钢接地极制造工艺独特：采用冷轧热拔生产工艺，实现铜与钢之间冶金熔接。

可像拉拔单一金属一样任意拉拔，不出现脱节、翘皮、开裂现象。

2、铜包钢接地极防腐蚀性优越：复合介面采用高温熔接，无残留物，结合面不会出现腐蚀现象；表面铜层较厚（平均厚度大于0.4mm）耐腐蚀性强，使用寿命长（大于30年），减轻检修劳动强度。

3、铜包钢接地极电气性能更佳：表层紫铜材料优良的导电特性，使其自身电阻值远低于常规材料。

4、广泛安全可靠：该产品适用于不同土壤湿度、温度、PH值及电阻率变化条件下的接地建造。

5、铜包钢接地极连接安全可靠：使用专用连接管或采用热熔焊接，接头牢固、稳定性好。

6、铜包钢接地棒安装方便快捷：配件齐全、安装便捷，可有效地提高施工速度。

7、提高接地深度：铜包钢接地棒特殊的连接传动方式，可深入地下35米，以满足特殊场合低阻值要求。

8、建造成本低：铜包钢接地棒对比传统上采用纯铜接地棒、接地带的建造方式，成本大幅度下降。

三、接地结构1、主棒：接地极选用优质冷拉元钢，用专用设备外铸紫铜（厚度为0.3~0.5MM，含铜量99.9%），以保证其具有优良的导电性能和机械强度，该产品具有优良的防腐蚀性能。

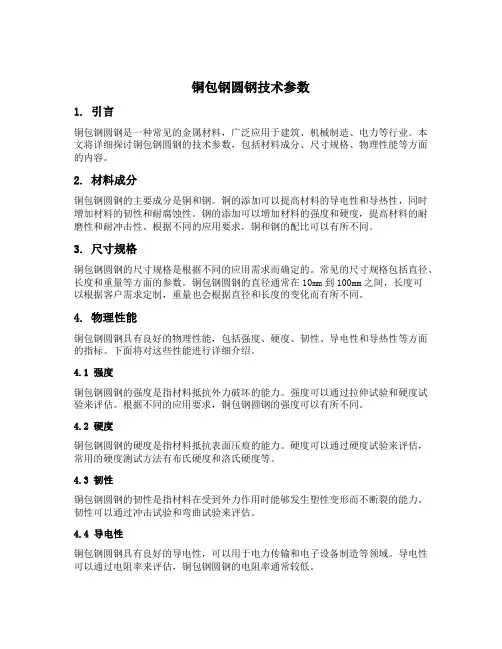

铜包钢圆钢技术参数1. 引言铜包钢圆钢是一种常见的金属材料，广泛应用于建筑、机械制造、电力等行业。

本文将详细探讨铜包钢圆钢的技术参数，包括材料成分、尺寸规格、物理性能等方面的内容。

2. 材料成分铜包钢圆钢的主要成分是铜和钢。

铜的添加可以提高材料的导电性和导热性，同时增加材料的韧性和耐腐蚀性。

钢的添加可以增加材料的强度和硬度，提高材料的耐磨性和耐冲击性。

根据不同的应用要求，铜和钢的配比可以有所不同。

3. 尺寸规格铜包钢圆钢的尺寸规格是根据不同的应用需求而确定的。

常见的尺寸规格包括直径、长度和重量等方面的参数。

铜包钢圆钢的直径通常在10mm到100mm之间，长度可以根据客户需求定制，重量也会根据直径和长度的变化而有所不同。

4. 物理性能铜包钢圆钢具有良好的物理性能，包括强度、硬度、韧性、导电性和导热性等方面的指标。

下面将对这些性能进行详细介绍。

4.1 强度铜包钢圆钢的强度是指材料抵抗外力破坏的能力。

强度可以通过拉伸试验和硬度试验来评估。

根据不同的应用要求，铜包钢圆钢的强度可以有所不同。

4.2 硬度铜包钢圆钢的硬度是指材料抵抗表面压痕的能力。

硬度可以通过硬度试验来评估，常用的硬度测试方法有布氏硬度和洛氏硬度等。

4.3 韧性铜包钢圆钢的韧性是指材料在受到外力作用时能够发生塑性变形而不断裂的能力。

韧性可以通过冲击试验和弯曲试验来评估。

4.4 导电性铜包钢圆钢具有良好的导电性，可以用于电力传输和电子设备制造等领域。

导电性可以通过电阻率来评估，铜包钢圆钢的电阻率通常较低。

4.5 导热性铜包钢圆钢具有良好的导热性，可以用于热交换器和散热器等应用。

导热性可以通过热导率来评估，铜包钢圆钢的热导率通常较高。

5. 应用领域铜包钢圆钢由于其良好的物理性能，在建筑、机械制造、电力等行业得到广泛应用。

具体应用包括电线电缆、汽车零部件、机械零件、导热器件等。

6. 结论铜包钢圆钢是一种重要的金属材料，具有优异的物理性能和广泛的应用领域。

全场接地装置安装施工方案目录1 工程概况 (1)2 编制依据 (1)3 施工计划和准备 (1)4施工方法 (3)5质量保证措施 (7)6施工安全保证措施 (7)7 文明施工保证措施 (9)8绿色施工措施 (10)附件1：环境因素识别、评价表附件2：施工危险有害因素辨识、风险评价及控制措施附件3:项目组织结构图全厂接地装置安装施工方案1 工程概况工程名称：某某热电联产（2×350MW）机组工程建设单位：某某热电有限公司设计单位：某某设计院有限公司监理单位：某某监理有限责任公司施工单位：某某有限公司由我单位负责施工主要为屋外厂区主接地网和屋内输煤系统、除灰系统、化水系统接地、循环水系统及其它辅助车间接地装置安装及我方建构筑范围内室内接地网安装。

屋外厂区水平接地体采用Φ16的铜覆钢（铜层厚度0.8mm），垂直接地极采用Φ18的铜覆钢（铜层厚度0.8mm）。

所有连接均采用放热焊接连接。

室内接地网采用镀锌扁钢，焊接连接，在正式建构筑物室内地坪施工前暗敷于建构筑物毛地平上。

2 编制依据2.1《电力建设施工质量验收及评价规程第1部分：土建工程》DL∕T 5210.1-20122.2《交流电气装置的过电压保护和绝缘配合》DL/T620-19972.3《电气装置安装工程接地装置施工及验收规范》GB50169-20162.4《电力工程施工测量技术规范》DL/T 5445-2010；2.5《电力建设安全工作规程第1部分：火力发电》DL5009.1-20142.7《工程建设标准强制性条文-电力工程部分》20162.8《电力建设施工技术规范》第一部分土建结构工程 DL 5190.1-20122.9《设计施工蓝图》2.10《图纸会审记录》2.11《国家现行的规范标准、图集等》3 施工计划和准备3.1技术准备认真学习施工图纸、《图纸会审纪要》、施工规范，掌握工程特点，明确施工工艺和技术质量要求，做好各项技术交底和安全交底的书面工作。

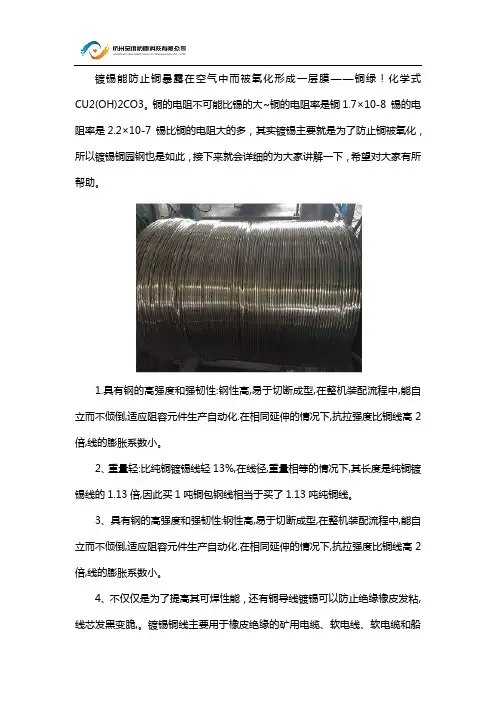

镀锡能防止铜暴露在空气中而被氧化形成一层膜——铜绿！化学式CU2(OH)2CO3。

铜的电阻不可能比锡的大~铜的电阻率是铜1.7×10-8 锡的电阻率是2.2×10-7 锡比铜的电阻大的多，其实镀锡主要就是为了防止铜被氧化，所以镀锡铜园钢也是如此，接下来就会详细的为大家讲解一下，希望对大家有所帮助。

1.具有钢的高强度和强韧性:钢性高,易于切断成型,在整机装配流程中,能自立而不倾倒,适应阻容元件生产自动化.在相同延伸的情况下,抗拉强度比铜线高2倍,线的膨胀系数小。

2、重量轻:比纯铜镀锡线轻13%,在线径,重量相等的情况下,其长度是纯铜镀锡线的1.13倍,因此买1吨铜包钢线相当于买了1.13吨纯铜线。

3、具有钢的高强度和强韧性:钢性高,易于切断成型,在整机装配流程中,能自立而不倾倒,适应阻容元件生产自动化.在相同延伸的情况下,抗拉强度比铜线高2倍,线的膨胀系数小。

4、不仅仅是为了提高其可焊性能，还有铜导线镀锡可以防止绝缘橡皮发粘,线芯发黑变脆,。

镀锡铜线主要用于橡皮绝缘的矿用电缆、软电线、软电缆和船用电缆等作为导电线芯,以及用作电缆的外屏蔽编织层和电刷线。

还可用到电阻和电容，光敏元件、二极管和晶体管的传感器。

5、可以抗氧化，价格相对便宜，加上稳定性、导电性、耐磨性、抗腐蚀性和电磁屏蔽性，近些年来，镀锡铜网管广泛用于航天、高铁、地铁、汽车、重型设备、电气工业等高科技领域，近年尤其在新能源汽车、跑车的蓄电池设备做为软连接线而被广泛应用。
