sctp协议解析流程SCTP协议解析流程一、引言SCTP（Stream Control Transmission Protocol）是一种可靠的传输层协议，旨在提供高可靠性、顺序传输和流控制的数据传输。
本文将介绍SCTP协议的解析流程，包括SCTP的报文格式、连接建立和维护、数据传输和连接的释放等过程。
二、SCTP报文格式SCTP协议的报文格式由报头和数据部分组成。
报头包含了一些重要的字段，如源端口号、目的端口号、校验和等。
数据部分则用于携带具体的应用层数据。
SCTP报文的格式与TCP和UDP有些不同，但也有相似之处。
三、连接建立和维护SCTP协议使用四次握手来建立连接。
与TCP的三次握手不同，SCTP在建立连接时需要进行四次握手，这是为了提供更高的可靠性和灵活性。
四次握手的过程包括初始化、参数交换、确认和最终确认。
四、数据传输SCTP协议通过流标识来实现多流传输。
每个SCTP连接可以有多个流，每个流都有自己的流标识。
数据传输过程中，发送方将数据分成多个数据块，每个数据块都包含了流标识，接收方根据流标识将数据块重新组装成完整的数据。
这种方式可以提高数据传输的效率和可靠性。
五、连接释放SCTP协议的连接释放过程也与TCP有所不同。
SCTP使用四次挥手来关闭连接，保证数据的完整性和可靠性。
四次挥手的过程包括发送端停止发送数据、接收端确认停止发送、接收端停止发送数据和发送端确认停止发送。
通过这样的过程，SCTP可以保证数据的完整传输，并释放连接资源。
六、SCTP协议的优势相对于TCP和UDP，SCTP协议具有以下优势：1. 多流传输：SCTP支持多个流的传输，可以同时传输多个应用层数据，提高数据传输的效率。
2. 可靠性：SCTP协议提供了可靠的传输机制，能够保证数据的顺序传输和完整性。
3. 流控制：SCTP协议支持流控制机制，可以根据接收方的处理能力调整发送速率，避免因发送过快导致的数据丢失。
4. 故障恢复：SCTP协议支持故障恢复机制，可以在连接断开后重新建立连接，保证数据的可靠传输。
SCTP协议跟踪协议名称：SCTP协议跟踪协议一、引言SCTP（Stream Control Transmission Protocol）是一种可靠的传输层协议，旨在提供可靠的、有序的、基于消息的传输服务。
本协议旨在定义SCTP协议跟踪的标准格式，以便在网络通信中实现对SCTP协议的监控和分析。
二、目的本协议的目的是为了：1. 提供一种标准的格式，用于记录和分析SCTP协议的跟踪数据；2. 为网络管理员和开发人员提供一种方便的方式，用于监控和调试SCTP协议的通信过程；3. 促进SCTP协议的发展和优化，提高网络传输的可靠性和性能。
三、协议内容1. 跟踪数据格式SCTP协议跟踪数据应采用以下格式进行记录和存储：（1）时间戳：记录每条跟踪数据的时间戳，精确到毫秒级别。
（2）源IP地址：记录SCTP通信中发送方的IP地址。
（3）目标IP地址：记录SCTP通信中接收方的IP地址。
（4）源端口号：记录SCTP通信中发送方的端口号。
（5）目标端口号：记录SCTP通信中接收方的端口号。
（6）消息类型：记录SCTP消息的类型，如DATA、SACK、HEARTBEAT等。
（7）消息长度：记录SCTP消息的长度，以字节为单位。
（8）消息序列号：记录SCTP消息的序列号，用于保证消息的有序传输。
（9）校验和：记录SCTP消息的校验和，用于验证消息的完整性。
（10）其他字段：根据需要，可以记录其他与SCTP通信相关的字段，如SCTP参数、错误码等。
2. 跟踪数据采集为了实现SCTP协议的跟踪，需要在网络设备或应用程序中进行数据采集。
采集方式可以包括但不限于以下几种：（1）网络设备抓包：通过在网络设备上设置抓包规则，捕获SCTP协议的数据包，并提取相关信息进行记录。
（2）应用程序接口：通过在SCTP协议栈中添加跟踪功能接口，将相关信息输出到日志文件或其他存储介质中。
（3）第三方工具：通过使用第三方网络分析工具，如Wireshark等，对SCTP协议进行跟踪和分析。

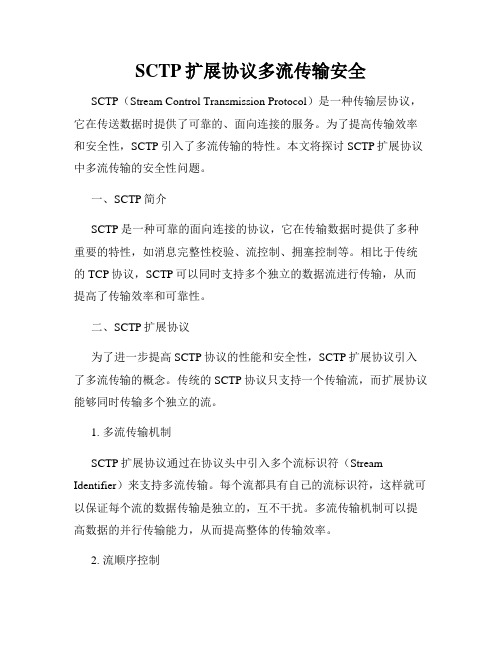

SCTP扩展协议多流传输安全SCTP（Stream Control Transmission Protocol）是一种传输层协议，它在传送数据时提供了可靠的、面向连接的服务。
为了提高传输效率和安全性，SCTP引入了多流传输的特性。
本文将探讨SCTP扩展协议中多流传输的安全性问题。
一、SCTP简介SCTP是一种可靠的面向连接的协议，它在传输数据时提供了多种重要的特性，如消息完整性校验、流控制、拥塞控制等。
相比于传统的TCP协议，SCTP可以同时支持多个独立的数据流进行传输，从而提高了传输效率和可靠性。
二、SCTP扩展协议为了进一步提高SCTP协议的性能和安全性，SCTP扩展协议引入了多流传输的概念。
传统的SCTP协议只支持一个传输流，而扩展协议能够同时传输多个独立的流。
1. 多流传输机制SCTP扩展协议通过在协议头中引入多个流标识符（Stream Identifier）来支持多流传输。
每个流都具有自己的流标识符，这样就可以保证每个流的数据传输是独立的，互不干扰。
多流传输机制可以提高数据的并行传输能力，从而提高整体的传输效率。
2. 流顺序控制在多流传输中，流的顺序控制变得更加重要。
SCTP扩展协议引入了TO和TSN字段，用于控制数据包的发送顺序和接收顺序。
发送端根据TO字段来确保数据包按照正确的顺序发送，而接收端则根据TSN字段来确保数据包按照正确的顺序接收。
三、多流传输安全性问题虽然多流传输可以提高传输效率，但同时也引入了一些安全性问题。
1. 数据隔离在多流传输中，不同的流之间可能存在隐私数据的混杂传输问题。
为了确保数据的隔离性，必须采取措施来防止一个流的数据被其他流访问和篡改。
可以通过加密、身份验证等手段来保证数据的安全性。
2. 会话攻击多流传输中的会话标识符（Session Identifier）是用来标识同一会话中的不同流的。
攻击者可能通过伪造或者篡改会话标识符来进行攻击，从而破坏整个传输过程的安全性。
SCTP协议详解SCTP（Stream Control Transmission Protocol）是一种可靠的传输协议，它提供了与TCP类似的可靠性和流控制功能，同时还具备了UDP的多路复用和无连接特性。
SCTP协议旨在提供一种适用于多点通信的传输层协议，可以用于各种应用场景，例如VoIP、视频流传输和实时游戏等。
1. 协议目的和范围SCTP协议的主要目的是提供一种可靠的、面向消息的传输机制，以满足多点通信的需求。
它可以同时支持多个应用程序之间的通信，并提供流控制、拥塞控制和错误恢复等功能。
2. 协议架构SCTP协议的架构包括以下组件：- 用户数据报（User Datagram）：SCTP协议通过用户数据报来传输应用层数据。
- SCTP头部（SCTP Header）：SCTP头部包含了协议的控制信息，如源端口号、目的端口号、校验和等。
- 数据块（Chunk）：SCTP协议将应用层数据分割为多个数据块进行传输，每个数据块都包含了序列号、校验和和数据等信息。
3. 协议特性SCTP协议具有以下特性：- 多点通信：SCTP协议可以同时支持多个端点之间的通信，每个端点都有独立的序列号空间。
- 可靠性：SCTP协议使用序列号和确认机制来保证数据的可靠传输，确保数据按照正确的顺序到达目的地。
- 流控制：SCTP协议可以根据接收方的处理能力来控制数据的发送速率，以避免数据的丢失和拥塞。
- 拥塞控制：SCTP协议可以根据网络的拥塞程度来调整数据的发送速率，以保证网络的稳定性和公平性。
- 心跳机制：SCTP协议通过发送心跳消息来检测网络的可用性，以及维护连接的状态。
- 无连接特性：SCTP协议可以在不建立连接的情况下进行数据的传输，减少了连接建立和维护的开销。
4. 协议流程SCTP协议的通信流程包括以下步骤：- 建立连接：SCTP协议通过发送INIT消息来建立连接，双方进行握手确认后建立连接。
- 数据传输：SCTP协议将应用层数据分割为多个数据块进行传输，每个数据块都包含了序列号和校验和等信息。
2010年第05期，第43卷 通 信 技 术 Vol.43，No.05,2010 总第221期Communications Technology No.221,TotallySCTP故障恢复机制改进孙长永， 余敬东（电子科技大学 通信抗干扰技术国家级重点实验室，四川 成都 611731）【摘 要】流传输控制协议（SCTP协议）是一种新的Internet传输层协议，Internet工作组设计SCTP的最初目的是在IP网络上传输PSTN信令消息，而且还能够充当通用传输协议。
与传统的传输协议相比，SCTP协议允许在一个单一的连接中传输多个数据子流,这种功能可以大大改善高损耗的环境中多媒体流延迟问题，同时SCTP协议支持多宿功能，能够为网络提供冗余备份功能。
对SCTP故障恢复机制进行了改进，充分利用SCTP多宿特性为移动Ad hoc网络提供可靠性保障，使其能够适应移动Ad hoc网络的特点，仿真结果表明：该功能极大地减少了故障恢复时间，提高了其在移动Ad hoc网络中的性能。
【关键词】无线移动自组网；故障恢复；流传输控制协议；多宿；跨层设计【中图分类号】TN915.04【文献标识码】B【文章编号】1002-0802(2010)05-0138-02 An Improvement of SCTP Failover MechanismSUN Chang-yong， YU Jing-dong（State Key Lab of Communications, University of Electronic Science and Technology of China, Chengdu Sichuan 611731, China）【Abstract】The Stream Control Transmission Protocol (SCTP) is a new Internet standards track transport layer protocol. SCTP is originally designed to transport PSTN signaling messages over IP networks, and is also capable of serving as a general-purpose transport protocol. Unlike traditional transport protocols, SCTP allows multiple streams of messages within a single connection, which is particularly helpful in reducing latency for streaming multimedia in high-loss environments, and also supports multi-homing that could provide redundant backup for the network. This paper describes the improvement on the SCTP failover mechanism for that it could adapt to the mobile Ad hoc network characteristics. Simulation results show that this could greatly reduce the fault recovery time and enhance its performance in the mobile Ad hoc network.【Key words】mobile Ad hoc networks; failover; SCTP; multi-homing; cross-layer design0 引言在无线通信中，链路故障和节点故障时常发生，这会导致分组的丢失甚至通信的中断。
sctp_test的用法sctp_test是一个用于测试和评估Stream Control Transmission Protocol（SCTP）性能的命令行工具。
SCTP是一种可靠且面向连接的传输协议，用于在IP网络上传输数据。
sctp_test可以用于测试SCTP协议的延迟、吞吐量和可靠性等性能指标。
它可以模拟客户端和服务器之间的通信，并提供灵活的配置选项，以控制测试的参数和行为。
以下是sctp_test的一些常见用法和例子：1. 基本用法：sctp_test [options]2. 模拟客户端和服务器：使用-c参数模拟客户端，使用-s参数模拟服务器。
例如，模拟一个客户端向服务器发送10个消息：sctp_test -c -l 10 -H server_ip3. 测试延迟：使用-D参数测试延迟，可以指定发送间隔和延迟时间。
例如，测试发送2个消息的延迟，每个消息间隔1秒：sctp_test -c -l 2 -i 1 -D4. 测试吞吐量：使用-T参数测试吞吐量，可以指定发送速率和持续时间。
例如，测试以每秒发送100个消息的吞吐量，持续10秒：sctp_test -c -l 100 -r 10 -T5. 测试可靠性：使用-R参数测试可靠性，可以指定重传次数和超时时间。
例如，测试发送3个消息的可靠性，最多重传3次，超时时间为1秒：sctp_test -c -l 3 -N 3 -T 1 -R以上只是sctp_test的一些常见用法，你也可以使用"-h"或"--help"参数查看更多命令行选项和使用示例。
请注意，在使用sctp_test进行测试时，确保你已经正确配置了SCTP协议的环境和网络设置。
