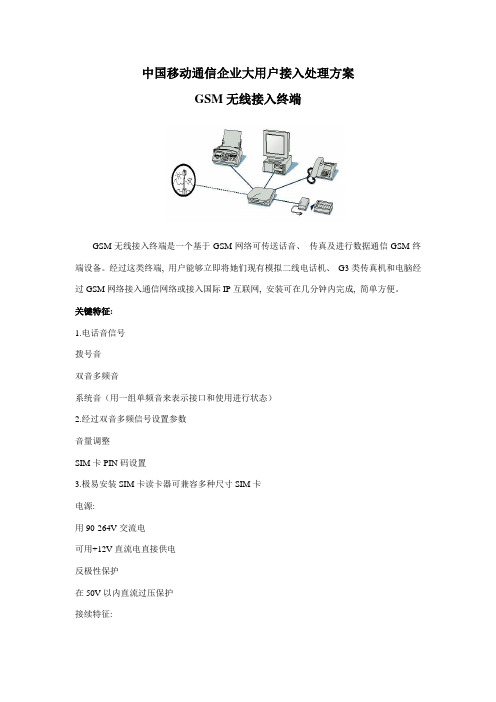

中国移动通信企业大用户接入处理方案GSM无线接入终端GSM无线接入终端是一个基于GSM网络可传送话音、传真及进行数据通信GSM终端设备。

经过这类终端, 用户能够立即将她们现有模拟二线电话机、G3类传真机和电脑经过GSM网络接入通信网络或接入国际IP互联网, 安装可在几分钟内完成, 简单方便。

关键特征:1.电话音信号拨号音双音多频音系统音（用一组单频音来表示接口和使用进行状态）2.经过双音多频信号设置参数音量调整SIM卡PIN码设置3.极易安装SIM卡读卡器可兼容多种尺寸SIM卡电源:用90-264V交流电可用+12V直流电直接供电反极性保护在50V以内直流过压保护接续特征:1.接续控制（话音和传真）提供铃流（强度和频率可调）系统音拨号音回铃音未投入使用音超出服务范围音忙音错误提醒音2.传真提醒及握手信号遵照3类传真机标准视觉信号指示发光二极管显示电源状态发光二极管显示GSM网络状态发光二极管组合显示系统状态接口指标:空中接口遵照GSM标准（900M）射频最大输出功率是2W两个模拟线接口（一个话音, 一个传真）a/b线馈电电压在摘机时为28V, 挂机时为45Va/b线馈电电流在摘机时为26mA, 挂机时最大为3mA 可连接电话线最长为500米铃流电压是-48V（4千欧姆负载）有可供数据终端使用串口（RS232）天线:有连接天线射频插头（SMR nano）带磁性吸盘全向鞭状天线可选配件:模拟传真接口（3类传真, 可预装）后备电池（最少1小时通话或5小时待机时间）。

移动运营商大客户专线接入传输分析报告移动运营商大客户专线接入传输分析报告一、引言移动运营商大客户专线接入传输是一项关键的业务，可以连接企业内部网络与移动运营商的数据中心，为企业提供高速、稳定的数据传输服务。

本报告将对移动运营商大客户专线接入传输的技术特点、优势及需求进行分析，并对该技术在实际应用中的一些问题进行探讨。

二、技术特点1. 高速稳定：移动运营商大客户专线接入传输采用了光纤传输技术，可以实现Gbps级别的数据传输速度，同时采用了专用线路来保证数据传输的稳定性和可靠性。

2. 专用化：移动运营商为大客户提供了专用的数据传输线路，能够保证数据传输的安全性和私密性，避免了因网络拥堵和安全问题导致的数据传输中断。

3. 智能调度：移动运营商大客户专线接入传输可以根据客户需求和网络状况进行智能调度，实现最优的网络资源利用，提供最佳的用户体验。

三、优势分析1. 高速稳定的数据传输：移动运营商大客户专线接入传输可以满足企业对于高速、稳定数据传输的需求，为企业的业务运营提供了可靠的支持。

2. 专有线路保障数据安全：通过提供专用线路，移动运营商大客户专线接入传输能够保证数据传输的安全性，减少了数据泄露和信息被篡改的风险。

3. 智能调度提高用户体验：移动运营商大客户专线接入传输可以根据客户的需求和网络状况进行智能调度，提高网络资源的利用率，为用户提供更好的使用体验。

四、需求分析1. 安全保障：大客户对于数据的安全性要求很高，需要移动运营商提供有效的安全保障措施，包括防火墙、加密通道等。

2. 网络稳定性：企业的业务运营对网络的稳定性要求很高，需要移动运营商提供高可靠性的网络和传输设备。

3. 快速响应的技术支持：移动运营商需要提供快速、有效的技术支持，及时解决客户的问题和故障，确保业务的正常运行。

五、问题探讨1. 移动运营商大客户专线接入传输的成本相对较高，需要企业对业务的需求进行全面评估，判断是否值得投入相应的成本。

移动运营商应用ＭＡＳＰ开展专线接入分析作者：李伟强来源：《移动通信》2009年第15期[摘要]文章分析了某移动运营商的现有大客户建设模式，介绍了几种光纤接入传输方案，提出引入MSAP以进一步提升专线接入能力，分析了应用MSAP承建专线接入的优势。

[关键词]专线接入MSTP光纤收发器MSAP PTN PON随着社会信息化的发展，越来越多的大企事业单位对电信运营商提供宽带接入的能力提出了更高的要求，并且部分大企业，要求能利用电信运营商的资源，构建自身的企业专网。

随着全业务竞争时代的来临，大客户专线将成为最重要的客户资源和收入来源，各运营商纷纷把大客户业务的发展提升到公司生存和发展的层面上来，该领域的竞争已成为电信市场竞争的重心。

末端接入部分是移动运营商在全业务竞争时代的最大瓶颈，如何充分利用现有资源。

高效、低成本的实现专线接入是重要课题。

本文结合某运营商近年来的专线建设经验，考虑引入MSAP设备优化专线接入的网络架构。

1专线业务需求分析1.1VLAN专线很多企事业大客户都租用运营商的传输电路外加数据设备来实现自身数据业务的专线传输，一般要求满足零星业务网点至中心机房的汇聚型专线需求。

银行、邮政、连锁经营企业等都会考虑逐渐将原来的ISDN、ADSL专线改用以太网专线接入，以保证稳定的数据传输，以及满足日后的网络扩容需求。

光缆的成本降低和末端接入设备价格的大幅下降，将进一步降低大客户租用以太网带电路的费用，也反过来进一步促使这一专线的市场需求增长。

1.2以太网业务随着电子商务、网络应用的迅猛发展，很多企业客户都要求以太网接入。

随着全业务运营的开展，大客户宽带接入部分也是运营商必争的优质业务，需利用已有的传输平台或新建的宽带接入网，满足用户以太网、IDC托管等业务需求。

2移动传输网/接入网现状在2G时代，移动运营商主要满足自有2G基站、营业厅等接入的高质量传送需求，现有已搭建完整的三层(二层)SDH/MSTP传输网。

移动运营商大客户专线接入传输分析摘要：随着信息化技术的不断优化与发展，多数企业单位要求移动运营商能够提供宽带接入的基本服务，为企业需求的数据资源提供保障。

在这样的背景下，如何建设大客户专线接入传输模式，成为移动运营商重点关注的业务内容。

本文主要针对现阶段大客户电路需求业务和专线接入传输技术进行分析，希望能对今后大客户专线接入传输技术的发展提供有效参考。

关键词：移动营业商；大客户专线；传输分析；移动通信现阶段，移动运营商的业务模式较为单一，主要的经济收入多数是以语音业务为主，这样的情况也会给移动运营商长久的发展造成限制。

在信息时代的发展背景下，大客户专线接入传输方式得到广泛应用，各种接入传输技术方式不断增加，但是技术中也会存在一定的缺陷和阻碍，影响大客户使用的效果。

因此，需要不断对接入方式和技术进行优化，为移动运营商市场竞争优势的提升奠定良好的基础和保障。

1、大客户电路需求业务的具体分析1.1以太网专线随着互联网技术的快速发展，让电子商务行业也有着较为良好的发展前景，多数使用双绞线进行数据传输的客户，逐渐转变成大宽带以太网接入的数据传输模式，比如银行、邮政、连锁企业等，都会将原有的数据传输专线转变成以太网专线接入的方式，从而确保数据传输过程中的安全性以及稳定性，为日后网络扩容提供便利条件。

在以太网专线使用中，光缆的成本较低，接入设备价格也有着明显的下降，这样也能在一定程度上，降低大客户租用以太网电路的实际费用支出，满足专线市场发展需求的基础上，提供更加便利的数据传输条件。

1.2宽带出租业务现阶段，多数大客户都希望能够租用运营商所提供的2M电路以及数据设备，从而实现自身数据业务专业传输的效果和质量，但是因为运营商多年来的运维习惯和网络限制，实际专线传输效果受到一定的影响。

因此，运营商需要将宽带进行出租，从而满足大客户的实际业务需求，保证数据传输的效果和质量。

1.3存储网络业务在信息化快速发展的时代背景下，信息数据的可靠性、安全性以及隐私性，是企业生存和发展的关键要素。

大客户专线接入组网方案的设计分析摘要：经济的进步和科技的发展，带动了新技术的涌现，并被应用于各行各业，IT和通信技术的融合和应用，推动了网络信息的发展。

经过多年的发展，我国网络信息服务体系已经基本成熟，运营商的服务也开始逐渐向深层次发展，即由基础服务向深层次服务不断转变，通过了解大客户需求，为大客户提供针对性的、更高水平的服务，以此来满足大客户的实际需求。

本文将针对大客户专线接入组网方案设计原则和设计策略，以及组网方案的设计进行研究。

关键词：大客户；组网方案；专线；SDH在市场竞争日趋激烈的今天，大客户已成运营商的重要客源和主要收入来源，运营商也愈加重视大客户业务。

如何为大客户提供更好的服务，是各运营共同面对的一个问题。

运行商应加强大对大客户业务市场的分析，以此来推动通信网络的运行，分析大客户业务市场有利于大客户业务的开展和拓展，增强运营商的市场把控能力，对企业的成本控制、质量的提升和服务范围的拓展都要帮助，这又反过来可以帮助运行商开拓大客户业务，以此来实现通信业务的良性发展。

一、大客户专线接入组网的设计原则（一）先进性原则先进性原则，指大客户专线接入组网后，运营商要加强对网络运行的分析，并且要对其起点加以研究，同时还要充分利用网络技术，以此来完成大客户业务的处理[1]。

运行商要想实现对大客户数据的科学分析，需要了解大客户运行专线的实时数据，这时要借助新技术、新设备，一方面能更好的获取运行专线的实时数据，同时还能提升大客户数据的分析效率，进而推动整个通信系统的速发展。

（二）可靠性原则可靠性原则，指大客户运行专线数据的可靠和稳定。

大客户专线业务运行过程中，要加强对通信系统的研究，并根据通信系统中的各个组成部分，如网络技术、电路设置和传输设备等，针对各个组件的特点和实际情况，制定完善的保护措施，从而推动整个通信系统的平稳运行，进而对运行过程中产生的数据起到保护作用[2]。

例如某运行商给某公司提供的网络服务系统，由于没有采取必要的网络安全保护措施，企业内部相关人员也忽视了企业网络安全的建设，导致企业重要商业数据丢失，给企业造成了重大损失，并因此导致企业终止了和运行商的网络服务合作。

集团客户专线接入方案指导手册（第一版）客户响应中心二零一零年十月目录1概述中国移动网络按功能划分可以分为：接入网、传输网和业务网。

如下图所示：业务网：业务网均为高性能服务器，均属网管中心管理范围。

武汉分公司只负责接入侧交换机的维护、数据制作、IP地址申请。

传输网：武汉移动使用了PTN、SDH、PON作为传输网设备，其中OTN作为传输网的核心调度层，调度大颗粒业务。

接入不同业务根据一定的原则使用不同的传输设备，该原则将在下文进行描述。

接入网：主要用于实现各种业务的接入，并实现用户/流量的隔离，保证各类业务的安全和服务质量。

接入层通过采用：光纤收发器+PTN、ONU+OLT、MSAP+SDH/MSTP、WLAN等多种技术实现业务的接入。

根据湖北移动公司武汉分公司对全业务运营下对固定宽带业务的发展要求，结合武汉市核心网、传输网的建设，为促进和指导业务及相关部门更好的开展集团客户专线业务，特制订本指导手册。

2GPRS-VPN业务解决方案GPRS网络做为一种承载网络，基于GPRS可以方便地实现多种丰富多彩的业务。

根据GPRS网络所具有的优点，可以方便的实现移动性、安全性、实时性等需求。

因此对于一些对流量、时延和带宽要求不是很高的企业应用，如银行、电力、交通、福彩、法院等行业可以通过GPRS实现接入，而且组网结构比较简单，实现起来也比较容易。

因此我们说基于GPRS的行业性应用有着比较广阔的发展前景。

2.1GPRS-VPN业务建设流程流程顺序如下：✧客户经理立项；✧项目经理委托设计院制作设计图纸、委托施工队进行现场及线路施工；✧项目经理发函至省公司集团客户部，由网管中心分配互联IP地址及用户IP地址段，并完成GPRS-VPN的局数据制作；✧由传输数据中心完成GPRS-VPN接入交换机数据制作；✧客户可按配置模板自行配置客户端路由器，如客户无法完成配置，客户响应中心安排技术支持人员至客户现场完成路由器调测；✧数据业务中心完成制卡工作，并由客户响应中心与全业务运营中心完成业务联调及开通工作。

对大客户专线接入解决方案的建议【摘要】随着大客户专线接入需求的不断增多，传统的采用协议转换器进行点对点的接入方式，已经不能满足当前发展的需求，如何解决客户大带宽接入需求，以及客户灵活的业务接入需求，成为运营商不得不面对的问题，本文推出了MSAP技术在组网上的应用，表明了MSAP多业务接入平台是一种具有很好应用前景的接入网解决方案。

【关键词】大客户接入解决方案1.大客户专线业务需求分析大客户业务的需求呈多样性，包括传统的语音业务、视频类业务、办公信息化、高速Internet接入以及电子商务等，相对于一般的普通用户，大客户的业务量更大、种类复杂、如何为他们提供包括固定业务在内的整体解决方案，是对运营商的挑战和机会。

2.MSAP技术应运而生MSAP基于MSTP技术内核，在基于TDM传送的SDH功能之上，增加EoS（Ethernet over SDH）和EOP（Ethernet Over PDH）功能，将以太网等宽带业务内嵌或融合到SDH上，可在原有MSTP设备基础上提供对原有大量PDH、协转、光纤收发器等多种远端设备的统一接人，同时提供灵活的上联方式，可通过STM-1/E 1/FE等多种方式实现与城域网的互连，用同一个平台满足客户多样化的接人需求。

其本质上是MSTP技术在接人层的一种产品形态，同时MSAP较MSTP设备形态容量小，功能更聚焦，适用于业务量大且类型多的区域。

可提高局端接人机房设备的利用率，有效的和不同上层网络实现互通，细分市场客户，完成具有针对性的专线接人。

同时降低建设和运维成本，提升投资回报率。

IMSAP的组网模式和功能优势。

3.1 组网模式.MSAP作为专线业务接入平台，优化原有大客户专线的末端延伸。

在用户中心机房配置MSAP设备，可以灵活地接人分支机构的V35、E1、以太网业务，通过GFP封装后汇入于MSTP155M端口。

用户中心机房可通过155/622M光缆或FE/GE等较高速接口接人到上层的运营商MSTP公网或IP城域网，而MSAP又可以与现网SDH/MSTP统一网管，大大简化了网络结构，网络可扩展性较PDH有极大提升。

运营商集团客户专线接入市场状况据2013年国内三大运营商中期财报报道,中国移动2013年上半年发展的集客光纤宽带接入及集客专线累计超过100万条。

中国联通13年上半年重点行业用户达到3114万。

但目前，中国电信集团客户数量仍占据国内70%以上的市场份额。

下表是三大运营商集客业务的占比：注：截止到2009年底，集团客户市场三大运营商的用户分布情况集团客户专线是指通信运营商利用自有或租用通信资源，为集团客户在其机构网点之间提供点到点、点到多点的专用链路，或为集团客户提供公共互联网访问和各种行业应用，实现集团客户专享高质量的通信服务和信息化服务，具有数据的隔离性，高QOS保证，链路安全可靠和业务灵活调度的特点。

集客业务分为：数据专线业务，互联网专线业务，语音专线业务。

一．集客互联网专线应用：宽带上网、政府企业信息发布、办公OA、视频服务器、游戏服务器、电子商务等集客互联网专线特点：1.一般要求有固定的公网IP地址；2.24小时在线；3.保证接入带宽独享；4.可靠性要求较高，不允许中断。

集客互联网专线接入技术：PONPTN光纤直驱接入MSAP多种技术在互联网专线中的应用方式如下图所示：总结：互联网专线主用PON和PTN方式，光纤直驱方式作为高带宽互联网专线的备选方案，MSAP方式作为低带宽互连网专线备选方案。

二．集客数据专线：主要是基于SDH/MSTP,MSAP,PTN等城域传送网技术构成的专线，为客户提供物理的传输通道，安全性高，能实现端到端的带宽保证。

数据专线接入技术：SDH/MSTPPTNSDH+协转PDHMSAP155M/CPOS多种技术在数据专线中的应用方式如下图所示：总结：数据专线主用SDH/MSTP/PTN/MSAP方式开通，PDH等设备适用于低带宽业务开通。

在接入网中，当业务颗粒达到10G以上时，一般采用WDM/OTN来承载。

WDM/OTN:采用波分复用原理，实现在一根光纤中同时承载多个波长信号的技术；一般用于长距离或光纤资源短缺的段落使用。
