隔爆型三相异步电动机技术要求及参数供货范围、技术规格、参数与要求一、货物需求一览表二、工作环境使用环境：在有甲烷及煤尘爆炸性混合气体的煤矿井下使用。
最高温度： 40℃。
最低温度： -25℃。
环境相对湿度：不大于95% 。
地震烈度：按8级震区设防。
海拔高度：不大于1500米。
安装场所及用途：采煤机牵引电机（配套太原矿山机器集团有限公司MG-500/1200采煤机）。
三、技术参数及要求1交货时间一般按以下形式拟定：“自合同签订之日起个月内交货”，避免填写绝对日期。
1.技术参数1.1电动机型号： YBQYS-55 。
*1.1额定功率：55KW 。
*1.3额定电压： 380V 。
*1.4额定频率：50HZ 。
*1.5额定电流： 105A 。
*1.6转速： 1470 r/min 。
*1.7接线方式：△。
1.8额定效率： 91.5% 。
*1.9功率因数： 0.86 。
*1.10绝缘等级： F 。
*1.11防护等级： IP55 。
1.12安装方式： B5 。
*1.13冷却方式：水冷，冷却水压：≤3.0MPa，冷却水量：≥1.2m³/h 。
*1.14堵转电流/额定电流: 6.5 。
1.15旋转方向：从轴伸端看为逆时针。
1.16出线盒位置：从轴伸端看为右出线。
*1.17防爆标准：EXdI Mb 。
1.18噪音2. 技术要求2.1对防爆电动机设备应取得中国国家煤矿安全标志证书和“MA”标识牌。
2.2电机定子、转子和轴承的测温要求：配备PT100温度监测传感器，符合GB3836.2010要求。
2.3电动机隔爆参数应符合国家标准GB3836.1、GB3836.2、GB3836.3《爆炸性气体环境用电气设备》的有关规定，隔爆结合面应有防锈措施：涂无酸防锈油剂。
2.4电动机隔爆外壳材质应符合GB3836.2附录C的规定：用不低于HT250灰铸铁制成。
2.5电动机外壳应能承受GB3836.1中23.4.3.1的冲击试验：外壳冲击试验产生的损伤不得使设备的电气防爆型式及性能失效。
《高耗能落后机电设备（产品）淘汰目录（第一批）》公告
工节［2009］第67号
为进一步推动工业领域节能减排工作，加快淘汰落后生产能力和落后高耗能设备,根据《中华人民共和国节约能源法》、国务院《关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和国务院办公厅《关于印发2009年节能减排工作安排的通知》（国办发[2009]48号）要求，结合工业、通信业节能减排工作实际情况，经相关行业协会推荐、专家评审，现将《高耗能落后机电设备（产品）淘汰目录（第一批）》（以下简称《目录》），共9大类272项设备（产品），包括电动机27项，电焊机和电阻炉13项，变压器和调压器4项，锅炉50项，风机15项，泵123项，压缩机33项，柴油机5项，其他设备2项，予以公告。
各生产和使用单位应抓紧落实《目录》中所列设备（产品）的淘汰工作，生产单位应停止生产，使用单位应尽快更换高效节能设备（产品）。
各级节能监察机构应加强对《目录》中所列设备（产品）停止生产和淘汰情况的监督检查工作。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）
二〇〇九年十二月四日
附件：
高耗能落后机电设备（产品）
淘汰目录（第一批）
1．电动机 (1)
2．电焊机、电阻炉 (4)
3．变压器、调压器 (5)
4．锅炉 (6)
5．风机 (9)
6．泵 (12)
7．压缩机 (19)
8．柴油机 (21)
9．其他 (22)
1、电动机
2、电焊机、电阻炉
3、变压器、调压器
4、锅炉
5、风机
6、泵
8、柴油机
9、其他。
电机标准汇总标准编号标准名称GB/T 2900.27-1995 电工名词术语小功率电动机GB/T 4772.3-1999 旋转电动尺寸和输出功率等级第2部分。
机座号355-1000和凸缘号1180-2360GB/T 5089-1985 交流台扇电动机通用技术条件GB/T 5171-1991 小功率电动机通用技术条件GB/T 6656-1986 铁氧体永磁直流电动机GB/T 8128-87 小功率单相串励电动机起动试验方法GB/T 9651-88 单相异步电动机试验方法GB 12350-2000 小功率电机安全要求GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则GB/T 13232-1991 旋转电机装入式热保护热保护器通用规则GB/T 13500-1992 封闭式制冷压缩机用三相异步电动机通用技术条件GB/T 13501-1992 封闭式制冷压缩机用电动机绝缘耐氟试验方法GB/T 13958-1992 无直流励磁绕组同步电动机试验方法JB/T 1009-1991 YS系列三相异步电动机技术条件JB/T 1010-1991 YU系列电阻起动异步电动机技术条件JB/T 1011-1991 YC系列电容起动异步电动机技术条件JB/T 1012-1991 YY系列电容运转异步电动机技术条件JB/T 3698-1992 单相离合器电动机JB/T 3699-1992 三相离合器电动机JB/T 3758-1996 家用洗衣机用电动机通用技术条件JB/T 4052-1994 家用缝纫机电动机及其调速器JB/T 4269-1986 罩极异步电动机通用技术条件JB/T 4270-1986 房间空气调节器风扇用单相电容运转异步电动机通用技术条件JB/T 4376-1986 水泵用小功率异步电动机技术条件JB/T 5269-1986 YR系列（IP23）三相异步电动机技术条件（机座号160~280）JB/T 5269-1991 YR系列（IP23）三相异步电动机动技术条件（机座号315~355）JB/T 5276-1991 小功率直流电动机通用技术条件JB/T 5879-1991 YSB系列三相机床冷却电泵JB/T 5887-1991 家用真空吸尘器用单相串励电动机风机技术条件JB/T 6222-1992 盘式制动异步电动机JB/T 6737-1993 吸排油烟机用电动机通用技术条件JB/T 6738-1993 封闭式制冷压缩机用单相异步电动机通用技术条件JB/T 6739.2-1993 小型全封闭制冷电动机-压缩机用热保护器JB/T 6740.2-1993 小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器JB/T 6740.3-1993 小型全封闭制冷电动机-压缩机用电流式起动继电器JB/T 6741-1993 YSD系列变极双速三相异步电动机JB/T 6742-1993 小功率电动机用换向器JB/T 6744-1993 小功率电动机试验用测功机通用技术条件JB/T 7577-1994 清水泵用电容运转异步电动机技术条件JB/T 7578-1994 食物搅碎用串励电动机JB/T 8157-1999 小功率单相串励电动机通用技术条件JB/T 8311-1996 爪极同步电动机技术条件JB/T 8658-1997 外转子低噪声三相异步电动机JB 9537-1999 户内、户外防腐防爆异步电动机环境技术要求（机座号45-710）JB/T 9541-1999 家用换气扇用电动机通用技术条件JB/T 9542-1999 双值电容异步电动机通用技术条件JB/T 9543-1999 小功率齿轮减速异步电动机通用技术条件JB/T 9544-1999 小功率同步电动机试验方法JB/T 9546-1999 YLJ系列卷绕用力矩三相异步电动机JB/T 9547-1999 单相电动机起动用离心开关技术条件JB/T 50071-1999 小功率电动机产品质量分等通则JB/T 56059-1994 封闭式制冷压缩机用三相异步电动机产品质量分等JB/T56059-1999 单相电动机起动用离心开关产品质量分等序号标准编号标准名称1 JB／T 5269-1991 YR系列（IP23）三相异步电动机技术条件（机座号160--280）2 JB／T 5270-1991 YR系列（IP23）三相异步电动机技术条件（机座号315--355）3 JB／T 5271-1991 Y系列（IP23）三相异步电动机技术条件（机座号160--280）4 JB／T 5272-1991 Y系列（IP23）三相异步电动机技术条件（机座号315--355）5 JB／T 5274-1991 Y系列（IP44）三相异步电动机技术条件（机座号355）6 JB/T 5275-1991 Y-W系列及Y-WF系列户外及户外化学防腐蚀型三相异步电动机技术条件（机座号80--315）7 JB/T 5330-1991 振动源三相异步电动机技术条件8 JB/T 5779-1991 电机用刷握尺寸 eqv IEC 60136:19869 JB/T 5810-1991 电机磁极线圈及磁场绕组匝间绝缘试验规范10 JB/T 5811-1991 交流低压电机成型绕组匝间绝缘试验方法及限值11 JB/T 6297-1992 YLJ系列力矩三相异步电动机技术条件12 JB/T 6316-1992 Z4系列直流电动机技术条件（机座号100-355）13 JB/T 2361-1992 恒压刷握14 JB/T 2839-1992 RAA型刷握及其集电环15 JB/T 6447-1992 YCJ系列齿轮减速三相异步电动机技术条件16 JB/T 6448-1992 YEP系列（IP44）傍磁制动三相异步电动机技术条件（机座号80--160）17 JB/T 6449-1992 YH系列(IP44)高转差率三相异步电动机技术条件(机座号80--280)18 JB/T 6450-1992 YCTD系列电磁调速电动机技术条件（机座号100--315）19 JB/T 6456-1992 YEJ系列（IP44）电磁制动三相异步电动机技术条件（机座号80--225）20 JB/T 7118-2004 YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）21 JB/T 7119-1993 YR系列（IP44）三相异步电动机技术条件（机座号132--315）22 JB/T 7120-1993 YZC系列（IP44）低振动低噪声三相异步电动机技术条件（机座号80--160）23 JB/T 7123-1993 YCT系列电磁调速电动机技术条件（机座号112--355）24 JB/T 7124-1993 Y-F系列防腐蚀型三相异步电动机技术条件（机座号80—315）25 JB/T 7125-1993 小型平面制动三相异步电动机技术条件26 JB/T 7126-1993 YLB系列深井泵用三相异步电动机技术条件机座号（132--280）27 JB/T 7127-1993 YD系列（IP44）变极多速三相异步电动机技术条件（机座号80--280）28 JB/T 7128-1993 YTM、YHP、YMP系列磨煤机用三相异步电动机技术条件29 JB/T 7588-1994 YL系列双值电容单相异步电动机技术条件（机座号80--132）30 JB/T 7589-1994 高压电机绝缘结构耐热性评定方法eqv IEC 60034-18-31:199231 JB/T 7590-1994 电机用钢质波型弹簧技术条件32 JB/T 7591-1994 小型单相异步电动机起动元件通用技术条件33 JB/T 7592-1994 ZBL4系列（IP44）直流电动机技术条件机座号（100--180）34 JB/T 7593-1994 Y系列高压三相异步电动机技术条件（机座号355--630）35 JB/T 7594-1994 YR系列高压三相异步电动机技术条件（机座号355--630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB/T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB／T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）67 JB 6213.1-92 组引接软电缆和软线第1部分一般规定68 JB 6213.2-92 导体最高温度为70℃的软电缆和软线69 JB 6213.3-92 行导体最高温度为90℃的软电缆和软线70 JB 6213.4-92 行导体最高温度为180℃的软电缆和软线71 JB 6213.5-92 接软电缆和软线第5部分耐氟里昂软线1 GB 755-2000 旋转电机定额和性能 IEC 60034-1:19962 GB/T 756-1990 旋转电机圆柱形轴伸3 GB/T 757-1993 旋转电机圆锥形轴伸4 GB/T 997-2003 电机结构及安装型式代号 IEC60034-7:1992,IDT5 GB 1971-1980 电机线端标志与旋转方向 IEC60034-8:19726 GB/T 1993-1993 旋转电机冷却方法 IEC 60034-6:19917 GB/T 4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56—400和凸缘号55--1080 IEC 60072-1:19918 GB/T 4772.2-1999 旋转电机尺寸和输出功率等级第2部分：机座号355--1000和凸缘号1180--2360 IEC 60072-2:19909 GB/T 4772.3-1999 旋转电机尺寸和输出功率等级第3部分：小功率装入式电动机凸缘号BF10—BF50 IEC 60072-3:199410 GB/T 4831-1984 电机产品型号编制方法11 GB/T 4942.1-2001 电机外壳防护分级 IEC60034-5:199112 GB 10068-2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 IEC60034-14:199613 GB/T 10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法 ISO 71680.1:198614 GB/T 10069.2-1988 旋转电机噪声测定方法及限值噪声简易测定方法 ISO 71680.2:198615 GB/T 10069.3-1988 旋转电机噪声测定方法及限值噪声限值 IEC 60034-9:199016 GB/T 10585-1989 中小型同步电机励磁系统基本技术要求17 GB/T 12973-1991 换向器与集电环尺寸 IEC 60356:197118 GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则 IEC 60034-11-1:197819 GB 13232-1991 旋转电机装入式热保护热保护器通用规则 IEC 60034-11-3:198420 GB/T 13599-1992 旋转电机装入式热保护热保护系统用热检测器和控制单元 IEC 60034-11-2:198421 GB 14711-1993 中小型旋转电机安全通用要求22 GB/T 17948.1-2000 旋转电机绝缘结构功能性评定散饶绕组试验规程热评定与分级 IEC 60034-18-21:199223 GB/T 1029-1993 三相同步电机试验方法 IEC 60034-224 GB/T 14481-1993 单相同步电机试验方法25 GB/T 1032-1985 三相异步电动机试验方法26 GB/T 9651-1988 单相异步电动机试验方法27 GB/T 1311-1989 直流电机试验方法 IEEE 113:197328 GB/T 12974-1991 交流电梯电动机通用技术条件29 GB/T 15548-1995 往复式内燃机驱动的三相同步发电机通用技术条件30 GB/T 755.2-2003/IEC 60034-2：1972 旋转电机（牵引电机除外）确定损耗和效率的试验方法 IEC 60034-2:1996,IDT31 GB/T 17948-2003 旋转电机绝缘结构功能性评定总则 IEC 60034-18-1:1992,IDT电机、电动机的分类列表1、直流电动机a、永磁式直流电机b、电磁式直流电机c、直流力矩电机2、永磁式直线直流电机a、动圈式直线电机b、摆动式直线电机3、无刷直流电机a、有槽电枢无刷直流电机b、无槽电枢无刷直流电机c、绕线盘式电枢无刷直流电机d、片状电枢无刷直流电机e、无刷直流力矩电机4、交直流两用电机5、电机扩大机6、变流机二、交流电机1、异步电动机a、三相异步电动机b、单相异步电动机2、交流伺服电动机a、鼠笼转子伺服电动机b、非磁性空心杯转子伺服电动机3、交流力矩电动机4、同步电动机a、永磁式同步电动机b、磁滞式同步电动机c、磁阻式同步电动机d、电磁减速式同步电动机5、交流直线电机a、同步式直线电动机b、异步式直线电动机6、交流发电机a、同步发电机b、异步发电机三、步进电机1、磁阻式步进电机a、分步式步进电机b、多段式步进电机2、永磁式步进电机a、隐极式步进电机b、单相永磁步进电机3、混合式步进电机4、直线与平面步进电机a、磁阻式直线与平面步进电机b、混合式直线与平面步进电机5、螺旋式步进电机四、传感电机1、自整角机2、旋转变压器3、测速发电机4、多极自整角与旋转变压器按其功能可分为驱动电动机和控制电动机；按电能种类分为交流电动机和直流电动机；从电动机的转速与电网电源频率之间的关系来分类可分为同步电动机与异步电动机；按电源相数来分类可分为单相电动机和三相电动机；按防护型式可分为开启式、防护式、封闭式、隔爆式、潜水式、防水式；按安装结构型式可分为卧式、立式、带底脚、带凸缘等；按绝缘等级可分为E级、B级、F级、H级等。
电机标准汇总标准编号标准名称GB/T 2900.27-1995 电工名词术语小功率电动机GB/T 4772.3-1999 旋转电动尺寸和输出功率等级第2部分。
机座号355-1000和凸缘号1180-2360GB/T 5089-1985 交流台扇电动机通用技术条件GB/T 5171-1991 小功率电动机通用技术条件GB/T 6656-1986 铁氧体永磁直流电动机GB/T 8128-87 小功率单相串励电动机起动试验方法GB/T 9651-88 单相异步电动机试验方法GB 12350-2000 小功率电机安全要求GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则GB/T 13232-1991 旋转电机装入式热保护热保护器通用规则GB/T 13500-1992 封闭式制冷压缩机用三相异步电动机通用技术条件GB/T 13501-1992 封闭式制冷压缩机用电动机绝缘耐氟试验方法GB/T 13958-1992 无直流励磁绕组同步电动机试验方法JB/T 1009-1991 YS系列三相异步电动机技术条件JB/T 1010-1991 YU系列电阻起动异步电动机技术条件JB/T 1011-1991 YC系列电容起动异步电动机技术条件JB/T 1012-1991 YY系列电容运转异步电动机技术条件JB/T 3698-1992 单相离合器电动机JB/T 3699-1992 三相离合器电动机JB/T 3758-1996 家用洗衣机用电动机通用技术条件JB/T 4052-1994 家用缝纫机电动机及其调速器JB/T 4269-1986 罩极异步电动机通用技术条件JB/T 4270-1986 房间空气调节器风扇用单相电容运转异步电动机通用技术条件JB/T 4376-1986 水泵用小功率异步电动机技术条件JB/T 5269-1986 YR系列（IP23）三相异步电动机技术条件（机座号160~280）JB/T 5269-1991 YR系列（IP23）三相异步电动机动技术条件（机座号315~355）JB/T 5276-1991 小功率直流电动机通用技术条件JB/T 5879-1991 YSB系列三相机床冷却电泵JB/T 5887-1991 家用真空吸尘器用单相串励电动机风机技术条件JB/T 6222-1992 盘式制动异步电动机JB/T 6737-1993 吸排油烟机用电动机通用技术条件JB/T 6738-1993 封闭式制冷压缩机用单相异步电动机通用技术条件JB/T 6739.2-1993 小型全封闭制冷电动机-压缩机用热保护器JB/T 6740.2-1993 小型全封闭制冷电动机-压缩机用正温度系数热敏电阻起动继电器JB/T 6740.3-1993 小型全封闭制冷电动机-压缩机用电流式起动继电器JB/T 6741-1993 YSD系列变极双速三相异步电动机JB/T 6742-1993 小功率电动机用换向器JB/T 6744-1993 小功率电动机试验用测功机通用技术条件JB/T 7577-1994 清水泵用电容运转异步电动机技术条件JB/T 7578-1994 食物搅碎用串励电动机JB/T 8157-1999 小功率单相串励电动机通用技术条件JB/T 8311-1996 爪极同步电动机技术条件JB/T 8658-1997 外转子低噪声三相异步电动机JB 9537-1999 户内、户外防腐防爆异步电动机环境技术要求（机座号45-710）JB/T 9541-1999 家用换气扇用电动机通用技术条件JB/T 9542-1999 双值电容异步电动机通用技术条件JB/T 9543-1999 小功率齿轮减速异步电动机通用技术条件JB/T 9544-1999 小功率同步电动机试验方法JB/T 9546-1999 YLJ系列卷绕用力矩三相异步电动机JB/T 9547-1999 单相电动机起动用离心开关技术条件JB/T 50071-1999 小功率电动机产品质量分等通则JB/T 56059-1994 封闭式制冷压缩机用三相异步电动机产品质量分等JB/T56059-1999 单相电动机起动用离心开关产品质量分等序号标准编号标准名称1 JB／T 5269-1991 YR系列（IP23）三相异步电动机技术条件（机座号160--280）2 JB／T 5270-1991 YR系列（IP23）三相异步电动机技术条件（机座号315--355）3 JB／T 5271-1991 Y系列（IP23）三相异步电动机技术条件（机座号160--280）4 JB／T 5272-1991 Y系列（IP23）三相异步电动机技术条件（机座号315--355）5 JB／T 5274-1991 Y系列（IP44）三相异步电动机技术条件（机座号355）6 JB/T 5275-1991 Y-W系列及Y-WF系列户外及户外化学防腐蚀型三相异步电动机技术条件（机座号80--315）7 JB/T 5330-1991 振动源三相异步电动机技术条件8 JB/T 5779-1991 电机用刷握尺寸 eqv IEC 60136:19869 JB/T 5810-1991 电机磁极线圈及磁场绕组匝间绝缘试验规范10 JB/T 5811-1991 交流低压电机成型绕组匝间绝缘试验方法及限值11 JB/T 6297-1992 YLJ系列力矩三相异步电动机技术条件12 JB/T 6316-1992 Z4系列直流电动机技术条件（机座号100-355）13 JB/T 2361-1992 恒压刷握14 JB/T 2839-1992 RAA型刷握及其集电环15 JB/T 6447-1992 YCJ系列齿轮减速三相异步电动机技术条件16 JB/T 6448-1992 YEP系列（IP44）傍磁制动三相异步电动机技术条件（机座号80--160）17 JB/T 6449-1992 YH系列(IP44)高转差率三相异步电动机技术条件(机座号80--280)18 JB/T 6450-1992 YCTD系列电磁调速电动机技术条件（机座号100--315）19 JB/T 6456-1992 YEJ系列（IP44）电磁制动三相异步电动机技术条件（机座号80--225）20 JB/T 7118-2004 YVF2系列（IP54）变频调速专用三相异步电动机技术条件（机座号80～315）21 JB/T 7119-1993 YR系列（IP44）三相异步电动机技术条件（机座号132--315）22 JB/T 7120-1993 YZC系列（IP44）低振动低噪声三相异步电动机技术条件（机座号80--160）23 JB/T 7123-1993 YCT系列电磁调速电动机技术条件（机座号112--355）24 JB/T 7124-1993 Y-F系列防腐蚀型三相异步电动机技术条件（机座号80—315）25 JB/T 7125-1993 小型平面制动三相异步电动机技术条件26 JB/T 7126-1993 YLB系列深井泵用三相异步电动机技术条件机座号（132--280）27 JB/T 7127-1993 YD系列（IP44）变极多速三相异步电动机技术条件（机座号80--280）28 JB/T 7128-1993 YTM、YHP、YMP系列磨煤机用三相异步电动机技术条件29 JB/T 7588-1994 YL系列双值电容单相异步电动机技术条件（机座号80--132）30 JB/T 7589-1994 高压电机绝缘结构耐热性评定方法eqv IEC 60034-18-31:199231 JB/T 7590-1994 电机用钢质波型弹簧技术条件32 JB/T 7591-1994 小型单相异步电动机起动元件通用技术条件33 JB/T 7592-1994 ZBL4系列（IP44）直流电动机技术条件机座号（100--180）34 JB/T 7593-1994 Y系列高压三相异步电动机技术条件（机座号355--630）35 JB/T 7594-1994 YR系列高压三相异步电动机技术条件（机座号355--630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB/T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）36 JB/T 7595-1994 ZSL4系列（IP23S）直流电动机技术条件（机座号100--160）37 JB/T 7785-1995 低压电机绝缘结构寿命快速试验评定方法（步进应力法）38 JB/T 7823-1995 三相直线异步电动机39 JB/T 8312.1-1996 小型异步电动机用工程塑料风扇技术条件（机座号63—355）40 JB/T 8312.2-1996 小型异步电动机用工程塑料风罩技术条件（机座号63—160）41 JB/T 8680.1-1998 三相异步电动机技术条件第1部分Y2系列（IP54）三相异步电动机（机座号63-355）42 JB/T 8680.2-1998 三相异步电动机技术条件第2部分Y2-E 系列（IP54）三相异步电动机（机座号80—280）43 JB/T 8681-1998 YDT系列（IP44）变极多速三相异步电动机技术条件（机座号80—315）44 JB/T 8682-1998 YM系列木工用三相异步电动机技术条件45 JB/T 2195-1998 YDF2系列阀门电动装置用三相异步电动机技术条件46 JB/T 8733-1998 YG系列辊道用三相异步电动机技术条件（机座号112—225）47 JB/T 8156-1999 换向器和集电环的定义和术语eqv IEC 60279:196848 JB/T 8158-1999 电压为690V及以下单速三相笼型感应电动机的起动性能 idtIEC60034-15:199549 JB/T 8163-1999 轧机辅传动直流电动机idt IEC60034-13:198050 JB/T 9617-1999 直流电机电枢绕组匝间绝缘试验规范51 JB/T 8981-1999 有刷三相同步发电机技术条件（机座号132—400）52 JB/T 8982-1999 三相交流稳频稳压电源机组及系统技术条件53 JB/T 3320.1-2000 小型无刷三相同步发电机技术条件54 JB/T 3320.2-2000 小型单相同步发电机技术条件55 JB/T 9615.1-2000 交流低压电机散嵌绕组匝间绝缘试验方法56 JB/T 9615.2-2000 交流低压电机散嵌绕组匝间绝缘试验限值57 JB/T 10098-2000 交流电机定子成型线圈耐冲击电压水平58 JB/T 10314.1-2002 YRKS、YRKS-W、YRQF系列高压绕线转子三相异步电动机技术条件（机座号355-630）59 JB/T 10314.2-2002 YRKK、YRKK-W系列高压饶线转子三相异步电动机技术条件（机座号355-630）60 JB/T 10315.1-2002 YKS、YKS-W、YQF系列高压三相异步电动机技术条件（机座号355-630）61 JB/T 10315.2-2002 YKK、YKK-W系列高压三相异步电动机技术条件（机座号355-630）62 JB／T 10391-2002Y系列三相异步电动机63 JB/T 10447-2004 Y3系列（IP55）三相异步电动机技术条件（机座号63～355）64 JB/T 10444-2004 Y2系列高压三相异步电动机技术条件（机座号355～560）65 JB/T 10445-2004 YR系列10kV绕线转子三相异步电动机技术条件（机座号450～630）66 JB/T 10446-2004 Y系列10kV三相异步电动机技术条件（机座号450～630）67 JB 6213.1-92 组引接软电缆和软线第1部分一般规定68 JB 6213.2-92 导体最高温度为70℃的软电缆和软线69 JB 6213.3-92 行导体最高温度为90℃的软电缆和软线70 JB 6213.4-92 行导体最高温度为180℃的软电缆和软线71 JB 6213.5-92 接软电缆和软线第5部分耐氟里昂软线1 GB 755-2000 旋转电机定额和性能 IEC 60034-1:19962 GB/T 756-1990 旋转电机圆柱形轴伸3 GB/T 757-1993 旋转电机圆锥形轴伸4 GB/T 997-2003 电机结构及安装型式代号 IEC60034-7:1992,IDT5 GB 1971-1980 电机线端标志与旋转方向 IEC60034-8:19726 GB/T 1993-1993 旋转电机冷却方法 IEC 60034-6:19917 GB/T 4772.1-1999 旋转电机尺寸和输出功率等级第1部分：机座号56—400和凸缘号55--1080 IEC 60072-1:19918 GB/T 4772.2-1999 旋转电机尺寸和输出功率等级第2部分：机座号355--1000和凸缘号1180--2360 IEC 60072-2:19909 GB/T 4772.3-1999 旋转电机尺寸和输出功率等级第3部分：小功率装入式电动机凸缘号BF10—BF50 IEC 60072-3:199410 GB/T 4831-1984 电机产品型号编制方法11 GB/T 4942.1-2001 电机外壳防护分级 IEC60034-5:199112 GB 10068-2000 轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值 IEC60034-14:199613 GB/T 10069.1-1988 旋转电机噪声测定方法及限值噪声工程测定方法 ISO 71680.1:198614 GB/T 10069.2-1988 旋转电机噪声测定方法及限值噪声简易测定方法 ISO 71680.2:198615 GB/T 10069.3-1988 旋转电机噪声测定方法及限值噪声限值 IEC 60034-9:199016 GB/T 10585-1989 中小型同步电机励磁系统基本技术要求17 GB/T 12973-1991 换向器与集电环尺寸 IEC 60356:197118 GB/T 13002-1991 旋转电机装入式热保护旋转电机的保护规则 IEC 60034-11-1:197819 GB 13232-1991 旋转电机装入式热保护热保护器通用规则 IEC 60034-11-3:198420 GB/T 13599-1992 旋转电机装入式热保护热保护系统用热检测器和控制单元 IEC 60034-11-2:198421 GB 14711-1993 中小型旋转电机安全通用要求22 GB/T 17948.1-2000 旋转电机绝缘结构功能性评定散饶绕组试验规程热评定与分级 IEC 60034-18-21:199223 GB/T 1029-1993 三相同步电机试验方法 IEC 60034-224 GB/T 14481-1993 单相同步电机试验方法25 GB/T 1032-1985 三相异步电动机试验方法26 GB/T 9651-1988 单相异步电动机试验方法27 GB/T 1311-1989 直流电机试验方法 IEEE 113:197328 GB/T 12974-1991 交流电梯电动机通用技术条件29 GB/T 15548-1995 往复式内燃机驱动的三相同步发电机通用技术条件30 GB/T 755.2-2003/IEC 60034-2：1972 旋转电机（牵引电机除外）确定损耗和效率的试验方法 IEC 60034-2:1996,IDT31 GB/T 17948-2003 旋转电机绝缘结构功能性评定总则 IEC 60034-18-1:1992,IDT电机、电动机的分类列表1、直流电动机a、永磁式直流电机b、电磁式直流电机c、直流力矩电机2、永磁式直线直流电机a、动圈式直线电机b、摆动式直线电机3、无刷直流电机a、有槽电枢无刷直流电机b、无槽电枢无刷直流电机c、绕线盘式电枢无刷直流电机d、片状电枢无刷直流电机e、无刷直流力矩电机4、交直流两用电机5、电机扩大机6、变流机二、交流电机1、异步电动机a、三相异步电动机b、单相异步电动机2、交流伺服电动机a、鼠笼转子伺服电动机b、非磁性空心杯转子伺服电动机3、交流力矩电动机4、同步电动机a、永磁式同步电动机b、磁滞式同步电动机c、磁阻式同步电动机d、电磁减速式同步电动机5、交流直线电机a、同步式直线电动机b、异步式直线电动机6、交流发电机a、同步发电机b、异步发电机三、步进电机1、磁阻式步进电机a、分步式步进电机b、多段式步进电机2、永磁式步进电机a、隐极式步进电机b、单相永磁步进电机3、混合式步进电机4、直线与平面步进电机a、磁阻式直线与平面步进电机b、混合式直线与平面步进电机5、螺旋式步进电机四、传感电机1、自整角机2、旋转变压器3、测速发电机4、多极自整角与旋转变压器按其功能可分为驱动电动机和控制电动机；按电能种类分为交流电动机和直流电动机；从电动机的转速与电网电源频率之间的关系来分类可分为同步电动机与异步电动机；按电源相数来分类可分为单相电动机和三相电动机；按防护型式可分为开启式、防护式、封闭式、隔爆式、潜水式、防水式；按安装结构型式可分为卧式、立式、带底脚、带凸缘等；按绝缘等级可分为E级、B级、F级、H级等。
高压防爆电动机技术规格书概述：本规格书为高压异步电动机的设计、选材、制造、检测和试验的最基本的技术要求。
现场条件：本鼠笼式异步电动机安装于户外，环境温度为：-15℃～+40℃；年平均相对湿度为：79%；海拔高度：≤1000m一、规范及标准:1、 GB/755-2000（idt IEC 60034-1:1996）《旋转电机定额和性能》2、GB/T997 《电机结构及安装型式代号》3、GB/4826 《电机功率等级》4、GB/1032 《三相异步电动机试验方法》5、GB/T1993 《旋转电机冷却方法》6、GB/4942 《电机外壳防护等级》7、GB/1971 《电机线端标志与旋转方向》8、GB/T4772（idtIEC72）《旋转电机尺寸和输出功率等级》9、GB/10068 《中心高为56mm及以上电机的机械振动振动的测量及限值》10、GB/10069.1 《旋转电机噪声测定方法及限值噪声测定方法》11、GB/10069.2 《旋转电机噪声测定方法及限值噪声限值》12、GB/T13957 大型三相异步电动机基本系列技术条件13、SHJ3024 石油化工企业环境保护设计规范14、GB/T14711 中小型旋转电机安全通用要求15、GB/3836.1-2000 爆炸性气体环境用电气设备第1部分:通用要求（eqv IEC 60079-0:1998）16、GB/3836.2-2000 爆炸性气体环境用电气设备第2部分:隔爆型“d”（eqv IEC 60079-1:1990）17、JB／T 10098-2000 交流电机定子成型线圈耐冲击电压水平（idt IEC 60034-15:1995）Q／0EE.073-2001 YAKK系列增安型高压三相异步电动机技术条件（机座号355～630）Q／0EE.104-2005 YAKK系列增安型高压三相异步电动机技术条件（机座号710～1000）以上仅列出主要标准但不是全部标准。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）工业和信息化部目录1．电动机 (1)2．电焊机、电阻炉 (4)3．变压器、调压器 (5)4．锅炉 (6)5．风机 (9)6．泵 (12)7．压缩机 (19)8．柴油机 (21)9．其他 (22)123456789101112131415161718192021高耗能落后机电设备（产品）淘汰目录（第二批）二○一二年四月目录一、电动机 (1)二、工业锅炉 (7)三、电器 (8)四、变压器 (13)五、电焊机 (14)六、机床 (14)七、锻压设备 (18)八、热处理设备 (21)九、制冷设备 (21)十、阀 (21)十一、泵 (22)十二、其他 (22)一、电动机1序号淘汰产品名称及型号规格淘汰理由备注1-1Y系列三相异步电动机Y80M1-2额定功率：0.75kW效率：75.0%Y80M2-2额定功率：1.1kW效率：76.2%Y80M1-4额定功率：0.55kW效率：71.0%Y80M2-4额定功率：0.75kW效率：73.0%Y90S-2额定功率：1.5kW效率：78.5%Y90L-2额定功率：2.2kW效率：81.0%Y90S-4额定功率：1.1kW效率：76.2%Y90L-4额定功率：1.5kW效率：78.5%Y90S-6额定功率：0.75kW效率：69.0%不符合以下相应的现行标准:GB18613-2006《中小型三相异步电动机能效限定值及能效等级》能效限定值Y系列电动机是上世纪80年代全国统一设计的产品。
其导磁材料使用热轧硅钢片，能耗高、效率低、环保性差。
21-1Y 系列三相异步电动机 Y90L -6额定功率：1.1kW 效率：72.0% Y100L -2额定功率：3kW 效率：82.6% Y100L1-4额定功率：2.2kW 效率：81.0% Y100L2-4额定功率：3kW 效率：82.6% Y100L -6额定功率：1.5kW 效率：76.0% Y132S1-2额定功率：5.5kW 效率：85.7%Y132S2-2额定功率：7.5kW 效率：87.0% Y132S -4额定功率：5.5kW 效率：85.7% Y132M -4额定功率：7.5kW 效率：87.0% Y132M1-6额定功率：4kW 效率：82.0% Y132M2-6额定功率：5.5kW 效率：84.0% Y160M1-2额定功率：11kW 效率：88.4% Y160M2-2额定功率：15kW 效率：89.4%不符合以下相应的现行标准:GB 18613-2006《中小型三相异步电动机能效 限定值及能效等级》能效限定值Y 系列电动机是上世纪80年代全国 统一设计的产品。

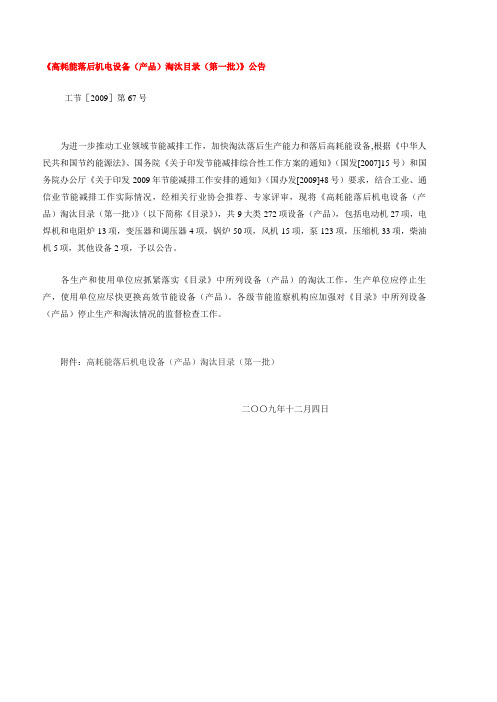

《高耗能落后机电设备（产品）淘汰目录（第一批）》公告
工节［2009］第67号
为进一步推动工业领域节能减排工作，加快淘汰落后生产能力和落后高耗能设备,根据《中华人民共和国节约能源法》、国务院《关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和国务院办公厅《关于印发2009年节能减排工作安排的通知》（国办发[2009]48号）要求，结合工业、通信业节能减排工作实际情况，经相关行业协会推荐、专家评审，现将《高耗能落后机电设备（产品）淘汰目录（第一批）》（以下简称《目录》），共9大类272项设备（产品），包括电动机27项，电焊机和电阻炉13项，变压器和调压器4项，锅炉50项，风机15项，泵123项，压缩机33项，柴油机5项，其他设备2项，予以公告。
各生产和使用单位应抓紧落实《目录》中所列设备（产品）的淘汰工作，生产单位应停止生产，使用单位应尽快更换高效节能设备（产品）。
各级节能监察机构应加强对《目录》中所列设备（产品）停止生产和淘汰情况的监督检查工作。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）
二〇〇九年十二月四日
附件：
高耗能落后机电设备（产品）
淘汰目录（第一批）
1．电动机 (1)
2．电焊机、电阻炉 (4)
3．变压器、调压器 (5)
4．锅炉 (6)
5．风机 (9)
6．泵 (12)
7．压缩机 (19)
8．柴油机 (21)
9．其他 (22)
1、电动机
2、电焊机、电阻炉
3、变压器、调压器
4、锅炉
5、风机
6、泵
8、柴油机
9、其他。
《高耗能落后机电设备（产品）淘汰目录（第一批）》公告? 工节［2009］第67号为进一步推动工业领域节能减排工作，加快淘汰落后生产能力和落后高耗能设备,根据《中华人民共和国节约能源法》、国务院《关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和国务院办公厅《关于印发2009年节能减排工作安排的通知》（国办发[2009]48号）要求，结合工业、通信业节能减排工作实际情况，经相关行业协会推荐、专家评审，现将《高耗能落后机电设备（产品）淘汰目录（第一批）》（以下简称《目录》），共9大类272项设备（产品），包括电动机27项，电焊机和电阻炉13项，变压器和调压器4项，锅炉50项，风机15项，泵123项，压缩机33项，柴油机5项，其他设备2项，予以公告。
各生产和使用单位应抓紧落实《目录》中所列设备（产品）的淘汰工作，生产单位应停止生产，使用单位应尽快更换高效节能设备（产品）。
各级节能监察机构应加强对《目录》中所列设备（产品）停止生产和淘汰情况的监督检查工作。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）????????????????????????????????????????????????????????????????????? ????? 二〇〇九年十二月四日附件：高耗能落后机电设备（产品）淘汰目录（第一批）1．电动机.......................................................................... . (1)2．电焊机、电阻炉.......................................................................... (4)3．变压器、调压器.......................................................................... (5)4．锅炉.......................................................................... ............................................................................ . (6)5．风机.......................................................................... ............................................................................ . (9)6．泵....................................................................... ............................................................................ (12)7．压缩机.......................................................................... ..........................................................................198．柴油机.......................................................................... ..........................................................................219．其他.......................................................................... ............................................................................ .. 221、电动机 序号 淘汰产品名称及型号规格淘 汰 理 由备注1-1小型异步电动机J03系列J02系列效率低，温升高，过载能力小淘汰的电动机类产品不符合以下相应 的现行标准: 1、GB 18613-2006中小型三相异步电动机能效限定值及 节能评价值 2、GB 12350-2009小功率电动机的安全要求 3、GB/T 20137-2006 三相笼型异步电动机损耗和效率的确 定方法4、JB/T 7565.1～7/2002-2006隔爆型三相异步电动机技术条件5、JB/T 5275-1991Y-W 系列及Y-WF 系列户外及户外化 学防腐蚀型三相异步电动机技术条件6、JB/T 9537-1999 户内、户外防腐防爆异步电动机环境 技术要求（机座号45～710）1-2三相异步电动机 JW ：63、71、80、90JW ：05、06、07、08、09、lJLO ：01、2 2JCL ：250W 效率低，堵转转矩低 1-3 单相电阻分相起动异步电动机JE(老型)：0.8、0.63 效率低，堵转转矩低 1-4 单相电容起动异步电动机JY(老型)：08、09、l 、2 ZLLOR效率低，堵转转矩低 1-5 单相电容运转异步电动机JX(老型)：05、06、07JLOY ：012效率低，堵转转矩低 1-6 JB 3系列隔爆型三相异步电动机效率低，堵转转矩低 1-7BJ02系列隔爆型三相异步电动机效率低，堵转转矩低1-8冶金起重电机JZR 2、JZ 2、JZ 、JZR 、JZB 、JZRB 系列效率低，功率因数低 1-9 分马力电动饥㈠ 三相异步电动机 AO ：45，50，56，63，7l Al ： 56，7l1AO ：50，56，7l 2AO ：80JW(改型)：45，50，56，63，7l ㈡ 单相电阻分相起动异步电动机BO ：56，63，7l J Z ：56，63，71㈢ 单相电容起动异步电动机 CO ：63，7l ，80 1CO ：71 J Y ： 71 效率低，堵转转矩低1-10J2系列防滴式三相鼠笼型异步电动 机(36个规格，8个机座号， 7.5～125kW ，共11个功率等技术性能落后1-11 JR 、JR 2、JR 3小型绕线转子异步 电动机 JR ：30个规格 JR 2：13个规格 JR 3：16个规格 技术性能落后淘汰的电动机类产品不符合以下相应 的现行标准: 1、GB 18613-2006中小型三相异步电动机能效限定值及 节能评价值 2、GB 12350-2009小功率电动机的安全要求 3、GB/T 20137-2006 三相笼型异步电动机损耗和效率的确 定方法4、JB/T 7565.1～7/2002-2006隔爆型三相异步电动机技术条件5、JB/T 5275-1991Y-W 系列及Y-WF 系列户外及户外化 学防腐蚀型三相异步电动机技术条件6、JB/T 9537-1999 户内、户外防腐防爆异步电动机环境 技术要求（机座号45～710）1-12 JR02小型绕线转子异步电动机 （26个规格，电压380V ，技术性能差1-13 DM 深井泵用三相异步电动机系列 DM402－2, DM521－4DM403－2, DM452－2 DM452－4结构陈旧，效率低，堵转转矩低1-14JLB2深井泵用三相异步电动机系列 结构陈旧，效率低，堵转转矩低 1-15 JLB2立式深井泵用电动机JLB2－81－4JLB2－82－4JLB2－83－4结构陈旧，效率低，堵转转矩低 1-16JTB2立式深井泵用电动机 JTB2－42－2 结构陈旧，效率低，堵转转矩低1-17 JD 型深井泵用电动机结构陈旧，效率低，堵转转矩低1-18 JO2一WF ，JO2一F 户外防腐和化工 防腐小型三相电动机系列， JO2一WF 系列67个规格 JO2一F 系列63个体积大，技术性能低1-19 JZD3-112S-4、JZO2电制动电动机系列（JZO2系列12个规格，0.6～1.5kW ，共6种功率等级）材料消耗大，体积大，综合技术经济指 标低 1-20 JDO2、JDO3系列电动机JDO2系列99个规格 JDO3系列37个规格材料消耗大，体积大，综合技术经济指 标低1-21 JP2傍磁制动电动机系列 0.2、0.4、1.1、1.5、3.0、4.5、7.5、13kW 共84材料消耗大，体积大，综合技术经济指、 标低1-22JHO2，JHO3系列高滑差电动机 材料消耗大，体积大，综合技术经济指 标低1-23 DP90S一2／M01， JJO2、JO2一0、JJ、JJD 精密机床用三相异步电动机系列材料消耗大，体积大，综合技术经济指标低淘汰的电动机类产品不符合以下相应的现行标准:1、GB 18613-2006 中小型三相异步电动机能效限定值及节能评价值2、GB 12350-2009小功率电动机的安全要求3、GB/T 20137-2006 三相笼型异步电动机损耗和效率的确定方法4、JB/T 7565.1～7/2002-2006隔爆型三相异步电动机技术条件5、JB/T 5275-1991Y-W系列及Y-WF系列户外及户外化学防腐蚀型三相异步电动机技术条件1-24 JM2、JM3、JDM2木工用三相异步电动机系列材料消耗大，体积大，综合技术经济指标低1-25 JTC系列齿轮减速三相异步电动机技术性能差，体积大，重量较重，转速规格少1-26 JDO2、JDO3系列变级、多速三相异步电动机能耗高，技术性能差，体积大1-27 ZZJ2、ZZJ0系列起重冶金用直流电动机技术性能差，体积大，电机过载性能差，可靠性差2、电焊机、电阻炉序号 淘汰产品名称及型号规格 淘 汰 理 由备注2-1直流弧焊电动发电机 AX1—500型 五十年代初仿苏老产品，材料消耗大，重量较重，综合技术经济指标低淘汰的电焊机类产品不符合以下相应的现行标准: 1、GB/T 8118-1995 电弧焊机通用技术条件 2、GB/T 13165-1991 电弧焊机噪声测定方法 3、GB 15579.11-1998 弧焊设备安全要求 第11部分：电焊 钳4、CNCA 01C-015-2007 电气电子产品强制性认证实施规则 电焊机2-2直流弧焊电动发电机 Ap 一1000型 五十年代初仿苏老产品，材料消耗大，重量较重，综合技术经济指标低2-3 交流弧焊机 BX1—330型五十年代初仿苏老产品，材料消耗大，重量较重，综合技术经济指标低2-4交流弧焊机BX1—135，BX2—500 五十年代仿苏老产品，体积大，重量较重，耗材多，性能差2-5 电焊机控制箱XN 一600，XU 一600，XQ 一电子管结构、质量不稳定2-6 SX 系列箱式电阻炉 电耗高淘汰的电阻炉类产品不符合以下相应的现行标准: 1、GB 5959.4-2008 电热装置的安全 第4部分：对电阻加 热装置的特殊要求 2、JB/T 50162-1999热处理箱式、台车式电阻炉能耗分等 3、JB/T 50163-1999 热处理井式电阻炉能耗分等4、JB/T 50183-1999 传送式、震底式、推送式、滚筒式热 处理连续电阻炉能耗分等5、JB/T 5650-1991 弹体及药筒热处理箱式、台车式电阻 炉 能耗分等 6、JB/T 5654-1991 坩埚式熔铝电阻炉 能耗分等7、SJ/T 31267-1994电阻渗碳炉完好要求和检查评定方法8、JB/T 5632-1991 碳膜电阻渗碳炉 能耗分等9、JB/T 10551-2006真空技术 真空感应熔炼炉 10、JB/T 5640-1991 2-7 SG 系列坩埚式电阻炉 电耗高2-8 SK 系列管式电阻炉 电耗高 2-9 SY 系列油浴电阻炉 电耗高2-10 RX 系列950℃箱式电阻炉 电耗高 2-11 RT 系列台车式电阻炉RT －65－9 RT －105－9 RT －180－9RT －320－9电耗高，空炉升温时间长，空炉功率损 耗高2-12 RQ －系列井式气体渗碳炉 RQ －25－9、 RQ －35－9 RQ －60－9、 RQ －75－9RQ －90－9、 RQ －105－9 RQ －25－9D 、RQ －35－9D RQ －60－9D 、RQ －75－9D RQ －90－9D 、RQ －105－9D 电耗高，空炉升温时间长，空炉功率损 耗高2-13 中频无心感应熔炼炉GGW 一0.06GGW —0.15GGW 一0.43GGW 一0.9结构陈旧，石棉板易损坏，效率低3、变压器、调压器序号淘汰产品名称及型号规格淘汰理由备注3-1 中小型配电变压器 SJ、SJ l、SJ2、SJ3、SJ4、SJ5、SJL SJL l、S、S l、SZ、SL、SLZ、SL l、 SLZ1系列电耗高淘汰的变压器类产品不符合以下相应的现行标准：1、GB 20052-2006三相配电变压器能效限定值及节能评价值2、GB 1094.11-2007电力变压器第11部分：干式变压器3、GB 19212.20-2008 电力变压器、电源装置和类似产品的安全第20 部分：干扰衰减变压器的特殊要求4、GB 1094.1-1996电力变压器第1部分总则5、GB 19212.1-2008 电力变压器、电源、电抗器和类似产品的安全第1部分：通用要求和试验6、GB 19212.5-2006 电力变压器、电源装置和类似产品的安全第5 部分：一般用途隔离变压器的特殊要求7、GB 19212.14-2007 电力变压器、电源装置和类似产品的安全第14 部分：一般用途自耦变压器3-2 DJMB系列照明用干式变压器和DBK系列控制用干式变压器总损耗高3-3 SL7-30/10~SL7-1600/10S7-30/10~S7-1600/10配电变压器原材料消耗量大，空载损耗高，负载损耗高，运行可靠性较低3-4 接触调压器TDGC、TSGC系列空载损耗大4、锅炉序号淘汰产品名称及型号规格淘汰理由备注4-1 0.4—0.7t／h工业锅炉立式水管固定炉排锅炉LSG 0.4—8—A3立式水管固定炉排锅炉LSG 0.7—8—A3立式水管固定炉排锅炉LSG 0.5—8 运行热效率低，消烟除尘问题难以解决淘汰的锅炉产品不符合以下相应的现行标准:1、GB 13271-2001锅炉大气污染物排放标准2、JB/T 10094-2002工业锅炉通用技术条件3、HJ/T 287-2006环境保护产品技术要求中小型燃油、燃气锅炉4-2 1t／h单纵汽包水管固定炉排锅炉DZGl—8 设计结构不合理，锅简管孔采用单面焊接结构，不便于维修，操作人员劳动强度大，热效率低4-3 2t／h工业锅炉单纵汽包水管固定炉排锅炉 DZG2—8 单纵汽包水管活动炉排锅炉 DZH2—8 设计结构不合理，锅筒管孔采用单面焊接结构，不便于维修，操作人员劳动强度大，热效率低4-4 4t／h工业锅炉卧式快装固定炉排锅炉KZG4一13 卧式快装链条炉KZL4-13-1 手烧炉，操作运行人员劳动强度大，热效率低。
《高耗能落后机电设备（产品）淘汰目录（第一批）》公告
工节［2009］第67号
为进一步推动工业领域节能减排工作，加快淘汰落后生产能力和落后高耗能设备,根据《中华人民共和国节约能源法》、国务院《关于印发节能减排综合性工作方案的通知》（国发[2007]15号）和国务院办公厅《关于印发2009年节能减排工作安排的通知》（国办发[2009]48号）要求，结合工业、通信业节能减排工作实际情况，经相关行业协会推荐、专家评审，现将《高耗能落后机电设备（产品）淘汰目录（第一批）》（以下简称《目录》），共9大类272项设备（产品），包括电动机27项，电焊机和电阻炉13项，变压器和调压器4项，锅炉50项，风机15项，泵123项，压缩机33项，柴油机5项，其他设备2项，予以公告。
各生产和使用单位应抓紧落实《目录》中所列设备（产品）的淘汰工作，生产单位应停止生产，使用单位应尽快更换高效节能设备（产品）。
各级节能监察机构应加强对《目录》中所列设备（产品）停止生产和淘汰情况的监督检查工作。
附件：高耗能落后机电设备（产品）淘汰目录（第一批）
二〇〇九年十二月四日
附件：
高耗能落后机电设备（产品）
淘汰目录（第一批）
1．电动机 (1)
2．电焊机、电阻炉 (4)
3．变压器、调压器 (5)
4．锅炉 (6)
5．风机 (9)
6．泵 (12)
7．压缩机 (19)
8．柴油机 (21)
9．其他 (22)
1、电动机
2、电焊机、电阻炉
3、变压器、调压器
4、锅炉
5、风机
6、泵
8、柴油机
9、其他。
户内、户外防腐防爆异步电动机环境技术要求(机座号45～710)JB 9537—1999国家机械工业局1999—08—06批准2000—01—01实施前言本标准是对ZBK04 003—89《户内、户外防腐防爆异步电动机环境技术要求(机座号46—710)》进行的修订。
修订后的JB 9537—1999的技术内容与ZB K04 003—89基本一致。
按GB／T 1．1—1993、GB／T 1．3—1997，增加了前言、引用标准，对本标准的编写格式作了调整，并对不宜强制执行的内容，如4．6条关于防腐防爆电动机表面涂漆工艺的规定予以删除。
本标准自实施之日起代替ZB K04 003—89。
本标准由广州电器科学研究所提出并归口。
本标准由广州电器科学研究所、南阳防爆电气研究所负责起草，上海五一电机厂、广东东莞电机厂参加起草。
本标准主要起草人：吴学明、赵世杰、耿杭英。
户内、户外防腐防爆异步电动机(以下简称电动机)的技术要求应符合本标准的规定，凡本标准未作规定及说明者，应符合相应类型防爆电动机标准的规定。
1 范围本标准规定了电动机的防护类型、使用环境条件、技术要求、试验方法、检验规则及标志等。
本标准适用于户内、户外防腐防爆中小型及小功率异步电动机，其范围规定为机座号45～710。
2 引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
在标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB／T 755—1987 旋转电机基本技术要求GB／T 1032—1985 三相异步电动机试验方法GB／T 2423．1—1989 电工电子产品基本环境试验规程试验A：低温试验方法(eqv IEC 60068—2—1：1974及IEC 60068—2一A：1978)GB／T 2423．4—1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法(eqv IEC 60068—2—30：1980及1985修正件)GB／T 2423．33—1989 电工电子产品基本环境试验规程试验Kca：高浓度二氧化硫试验方法GB 3836．1—1983 爆炸性环境用防爆电气设备通用要求GB 3836．2—1983 爆炸性环境用防爆电气设备隔爆型电气设备“d”GB 3836．3—1983 爆炸性环境用防爆电气设备增安型电气设备“e”GB 3836．8—1987 爆炸性环境用防爆电气设备无火花型电气设备“N”GB／T 4942．1—1985 电机外壳防护分级GB／T 965l一1988 单相异步电动机试验方法GB／T 12351—1990 热带型旋转电机环境技术要求JB／T 4375—1999 电工产品户外、户内腐蚀场昕使用环境条件3 电动机的防护类型和使用环境条件3．1 环境条件包括：气候条件(K)、特殊气候条件(Z)、生物条件(B)、化学活性物质条件(C)、机械活性物质条件(S)和机械条件(M)共六类。
特殊气候又分为热辐射(Zh)，周围空气运动(Za)和降雨以外的水(Zw)三种条件。
化学活性物质条件分为轻腐蚀(C2)、中等腐蚀(C3)和强腐蚀(C4)三种严酷程度等级。
3．2 电动机的防护类型分为户外防轻腐蚀型(简称户外型、代号W)、户外防中等腐蚀型(代号WF1)、户外防强腐蚀型(代号WF2)；户内防中等腐蚀型(简称防中等腐蚀型、代号F1)、户内防强腐蚀型(简称防强腐蚀型、代号F2)共五种类型。
3．3 各种防护类型电动机相应的使用环境条件等级规定如表1。
3．4 各种使用环境条件等级的环境参数见表2～表3。
4 技术要求4．1 电动机应符合GB 3836．1、GB 3836．2、GB 3836．3及GB 3836．8的规定，在隔爆型、增安型及无火花型电动机的基础上增加附加要求，使之适用于化工、石油、石油化工及其他工业户内外环境中同时存在可燃性气体或蒸汽与空气形成的爆炸性混合物及腐蚀性介质的场所。
4．2 电动机的外壳防护等级应不低于IP54，其技术要求除应符合GB／T 4942．1的规定外，尚应满足以下要求。
a)经防尘试验后，轴承内应无砂尘进入；b)经防水试验后，接线盒、轴承及端盖止口部位应没有水进入。
注：机座号355及以上的异步电动机制造成气候防护型时，其外壳防护等级要求可在订货时另行协商确定。
4．3 电动机应具有防腐能力，各种防护类型电动机的要求如下。
4．3．1 按本标准5．3规定的化学气体试验条件，防强腐蚀型(F2)、户外防强腐蚀型(WF2)电动机进行10周期；防中等腐蚀型(F1)、户外防中等腐蚀型(WF1)电动机进行2周期试验后应满足下列要求：4．3．1．1 电动机绝缘a)绕组对机壳及绕组间的绝缘电阻值，对500V及以下的电动机应不低于1 MΩ；对500 V以上的电动机应满足下式要求：式中：R——电动机绕组的绝缘电阻；U——电动机绕组的额定电压，V。
b)绕组相互间及绕组对机壳间应能承受历时1 min的耐电压试验而不发生击穿，试验电压值应符合相应行业标准规定的耐电压试验电压值的75％。
注：符号U的意义同上。
c)电动机的多匝绕组应进行匝间耐电压试验而不发生故障，其试验要求与相应类型防爆电动机的规定相同。
4．3．1．2 电动机外观n)绝缘材料应不出现起层，起泡、软化及发粘现象；b)塑料和橡胶零件应不出现腐蚀、分层、起泡、裂纹、脆裂和发粘现象；c)铸铁、钢板及铝件外表面的有机覆盖层应无松软及明显的起皱现象，底金属应不出现明显的锈点(焊件夹缝、铸件表面颗粒、尖角及机械碰伤处除外)，涂漆层应不普遍出现直径小于1 mm的气泡，个别出现较大的气泡在铸件涂漆层上应不超过10mm，在钢板或铝板上应不超过5 mm；不锈钢件、电镀件和化学处理件出现腐蚀破坏面积为该零件主要表面积5％～25％的零件数应不超过该零件总数的30％，但允许个别零件腐蚀面积大于25％；d)接线盒内的导电零件的非隔爆面部位及紧固件应不出现明显的腐蚀点。
金属隔爆面、轴承及电机内部金属不得锈蚀，轴承润滑脂应无变质现象；e)临时涂封保护的轴伸及外露紧固零件的底金属及铭牌不得腐蚀。
注：当F2、WF2型电动机的轴伸有特殊防腐蚀要求时，由订货时协商确定。
4．3．2 户外防轻腐蚀型(W)电动机，按本标准5．4规定的湿热试验条件进行12周期试验后，应满足GB／T 12351一1990中的4．2的要求。
4．4 W、WF1、WF2型电动机应按5．6规定的条件进行低温试验，在试验温度下轴承润滑脂应不凝固，电动机应能正常启动，引出线和塑料、橡胶零件应不出现开裂现象。
4．5 采用4K2等级的增安型及无火花型电动机，其外壳材料性能应满足低温一35 ℃时的强度要求，电动机应能通过防爆检验。
4．6 W、WF1、WF2型电动机表面油漆颜色选用淡灰、浅绿或银灰等浅色。
4．7 应考虑太阳辐射对W、WFl、WF2型电动机温升的影响，当电动机表面油漆为淡灰、浅绿或银灰等浅色时，其铁心、绕组温升限值及外壳允许最高表面温度应按相应类型防爆电动机的规定值相应降低，降低值按表4规定。
4．8 电动机的隔爆面必须进行防腐蚀处理，端盖止口等非隔爆接合面应涂以防锈油脂或半干性密封胶油。
4．9 机座号315及以上的电动机可装防潮加热器，加热器应使机壳内部的空气温度高于周围环境温度5 ℃以上，并应考虑加热器的加热温度不致达到其附近的绝缘有损坏危险的数值。
5 试验方法5．1 电动机的基本性能试验、防爆试验和机械检查方法应按GB／T 1032、GB／T 9651、GB 3836．1、GB 3836．2、GB 3836．3及GB 3836．8的规定进行。
5．2 电动机按GB／T 4942．1的规定进行外壳防护试验时，它的安装方式应与电动机所规定的安装型式一致。
5．3 化学气体腐蚀试验按GB／T 2423．33—1989表1规定的17.5 mg／L的二氧化硫的试验条件。
5．4 湿热试验方法按GB／T 2423。
4一1993中40 ℃的条件，降温阶段的相对湿度下限值为85％，在最后一周期的低温高湿阶段结束前2h进行最后检测。
5．5 电动机进行化学气体腐蚀试验时，最后一周期的绝缘性能的检查测量均于低温高湿阶段保持5 h后，在试验箱(室)内进行。
对于高压电动机的耐电压和电动机的短时升高电压试验可取出箱(室)外进行并需在6h内完成。
5．6 低温试验按GB／T 2423．1中非散热样品温度渐变的方法进行，使电动机达到一20±3 ℃(采用4K2等级的增安型、无火花型电动机应按订货要求达到一35±3℃)保持1 h，在试验箱(室)内观察其能否正常起动，润滑脂有否凝固，其他外观检查在电动机从箱(室)取出，恢复至室温后进行。
5．7 在进行化学气体腐蚀试验或湿热试验前，电动机需进行预处理，预处理温度为25～35 ℃，从试验室(箱)达到温度起算，应不少于8h。
电动机在低温试验前需进行50～60 ℃烘焙4h的干燥处理。
6 检验规则6．1 电动机应取得防爆检验单位发给的“防爆合格证”。
6．2 电动机的检查试验项目除按GB／T 755的规定外，尚应包括GB 3836．1、GB 3836．2、GB 3836．3及GB 3836．8规定的项目，并附有合格证明书。
6．3 电动机的型式试验应在GB／T 755—1987的15．1规定的四种情况下进行。
6．4 凡属下列情况之一时，电动机必须按GB 3836．1、GB 3836．2及GB 3836．3、GB 3836．8的规定进行图样及文件审查和防爆试验。
a)未取得“合格证”的产品；b)已取得“防爆合格证”的产品，当局部更改涉及防爆性能的有关规定时，更改部分的图样、文件及说明应送原检验单位重新审查；c)检验单位需要对已发给“防爆合格证”的产品进行复查或“防爆合格征”超过有效期时。
6．5 电动机的环境试验可按下列顺序依次进行，湿热或化学气体腐蚀一低温一防水一防尘一防爆试验。
上述试验应在按照基本型电动机的型式试验项目通过后进行。
6．6 电动机在下列情况之一时，应进行湿热(对W型电动机)或化学气体腐蚀(对F或WF 型电动机)试验：a)新产品试制时；b)当产品设计、工艺或所使用的材料变更、影响到产品的防护性能时；c)不经常生产的产品，相隔时间三年以上再次生产时；d)对成批大量生产的产品应进行定期抽试，每三年至少抽试一次。
6．7 外壳防护等级及低温试验可在产品定型或结构、材料改变影响到产品防护性能时进行。
6．8 允许同结构、同工艺、同材料的代表性产品进行外壳防护等级、低温、湿热和化学气体腐蚀试验。
对小功率和小型电动机每次试验数量为2台，如生产台数很少，允许只试1台。
中型电动机只试1台，并允许以小规格的同结构、同材料、同工艺的产品进行试验。
