大连天途有线电视网络股份有限公司有线电视工程施工规程（第四版）第一章一般规定本规程依据GB50200—94《有线电视系统工程技术规范》，参照电信行业的有关技术标准，结合大连地区的实际情况制定。
有线电视系统工程的施工应以设计图纸为依据，严格遵守本规程。
为了保证本规范的顺利执行，所有具有施工资质的工程公司的施工技术人员应当持有经天途公司考核、备案的上岗证。
如果在施工中严重违反本规定，将吊销上岗证并对工程公司进行经济处罚。
一、系统工程施工前应具备下列条件1、施工图纸齐全，并已经经过审批。
施工人员应仔细了解工程情况，包括：工程特点、施工方案、工艺要求、施工质量标准等，熟悉有关施工图纸及规定。
2、施工所需的设备、器材、辅材、机械准备就绪，能满足连续施工和阶段施工要求。
二、系统工程施工前，应进行下列调查工作1、施工区域内建筑物的现场情况。
2、使用道路和占用道路（包括横跨道路）的情况。
3、允许同杆架设的杆路及自立杆路的情况。
4、敷设管道电缆（光缆）和直埋式光缆路由状况，并对各管道做出路由标志。
通过以上调查，如发现在施工现场有影响施工的障碍物或不能按原图纸施工的其它情况，应及时与有关部门协商解决或提出修改图纸申请。
严禁擅自改图，私自开口、入网。
经过修改后的设计文件及图纸在设计之前和修改之后，均需要复制一份交由分公司备案。
三、施工前应对系统使用材料，部件进行下列检查1、任务工程（指覆盖、改造、联网、数据工程）应按施工材料表核对材料，如有问题及时向有关部门反映。
2、各种材料部件及设备的规格、型号、数量、应符合设计要求，必须使用经部级鉴定的合格产品，具有国家广电总局颁发的入网许可证，并经天途有线公司许可的新产品（要附上公司指定的产品和型号以及使用说明书等）。
3、对有源部件应进行通电检查。
四、双向网改规定1、有线数字电视双向网络工程施工要求实施质量控制。
2、参与有线数字电视双向网络工程施工的施工队伍必须具备如下基本要求：a、具有多年广电行业施工经验；b、配备有线电视双向网络工程施工基本的施工工具、仪器、仪表（功率计，EOC 测试仪、网线测试仪、网线钳、同轴电缆连接器压接钳，现场施分应用φ100mm铁管保护，引上管为2根φ100波纹管，波纹管内穿子管，铁管应嵌入波纹管中，埋入地下20-30cm，并将引上管封上，引上杆后架空光缆的始端可留适当余量。
有线电视系统工程技术规范GB50200-94~F~~A1~前言中华人民共和国国家标准有线电视系统工程技术规范TechnicalcodeforregunationofCATVsystemGB50200-94主编部门：中华人民共和国广播电影电视部批准部门：中华人民共和国建设部施行日期：1994年11月1日关于发布国家标准《有线电视系统工程技术规范》的通知建标［<K5><K5><K40>~A2~11.0.11.0.2收：1.0.31.0.4~A3~2~B1~2.12.1.12.1.2时，可采(VHF) 2.1.32.1.4按系统模式应对前端、干线和分配网络进行主要技术指标的分配和计算。
2.1.5设备、部件及材料的选择，应符合下列规定：Ω。
2.1.6系统设施工作的环境温度宜符合下列要求：寒冷地区室外工作的设施：-40～+35℃；其它地区室外工作的设施：-10～+55℃；室内工作的设施：-5～+40℃。
~B2~2.2系统的基本模式及主要技术指标分配2.2.1系统可采用无干线系统、独立前端系统、有中心前端系统、有远地前端系统四种基本模式，并宜符合下列要求：<MAP=Image.BMB,1,1,17-3-1><MAP=Image.BMB,1,1,17-3-2><MAP=Image.BMB,1,1,17-3-3><MAP=Image.BMB,1,1,17-4-1><K5>注：系统基本模式中常用的图形符合应符合本规范附录A的规定。
<TAB=Tab11-17.BMB,1,1,17-4-1>2.2.3各种系统模式的前端、干线和分配部分的主要技术指标的分配系数应符合下列规定：<TAB=Tab11-17.BMB,1,1,17-4-2><TAB=Tab11-17.BMB,1,1,17-4-3><TAB=Tab11-17.BMB,1,1,17-4-4>2.2.4载噪比、交扰调制比、载波互调比的分贝(dB)数可按下列公式计算：<K10><FML=Fml11-17.BMB,1,1,17-4-1><K10><FML=Fml11-17.BMB,1,1,17-4-2><K10><FML=Fml11-17.BMB,1,1,17-4-3><K10><FML=Fml11-17.BMB,1,1,17-5>式中2.2.5±5dBμ±4dBμ~B3~2.32.3.12.3.2频带<K5>2.3.32.3.42.3.52.3.6~B4~2.4前端2.4.1各频道天线送至前端的最小输入电平应按下式计算：<K10><FML=Fml11-17.BMB,1,1,17-6-1>式中<FML=Fml11-17.BMB,1,1,17-6-10>---天线送至前端的最小输入电平(dBμV)；<K2><FML=Fml11-17.BMB,1,1,17-6-11>---分配给前端的载噪比(dB)；<K7><FML=Fml11-17.BMB,1,1,17-6-12>---前端的噪声系数(dB)。
管线工程光缆施工技术规范书工程建设中心2004-8-13管道线路光缆施工技术标准本技术标准针对天津移动管线工程中光缆施工的各项要求进行了明确的规范。
目的是指导管线工程中的光缆施工，促使整个施工过程顺利、高效、优质的完成。
本技术标准适用于天津移动各项管线工程的光缆施工。
1、管道光缆的敷设1．1 敷设管道光缆的孔位应符合设计要求，设计孔位与实际情况不符时，设计单位会同建设单位及时现场指定。
1．2 敷设管道光缆之前必须清刷管孔。
1．3 在水泥管道或塑料管道内，应一次敷足三根子管。
1．4 子管不得跨井敷设。
1．5 子管应超出第一根电缆搁架150mm,并用扎带固定。
1．6 子管在管道内不得有接头。
1．7 子管管孔应按设计要求封堵。
1．8 敷设光缆时的牵引力应符合设计要求，在一般情况下不宜超过2000，N(采用人工敷设)。
1．9 应按照设计要求的A、B端敷设光缆。
1．10 管道光缆的一次牵引长度不得超过1000m。
1．11 敷设管道光缆时应以石蜡油、滑石粉等作为润滑剂，严禁使用有机油脂。
1．12 光缆的弯曲半径应不小于光缆外径的20倍。
1．13 充气型光缆应带气敷设，敷设后应立即进行保气。
1．14 以人工方法牵引光缆时，应在井下逐段接力牵引。
1．15 光缆绕“8”字敷设时其内径应不小于2m。
1．16 敷设后的光缆应平直、无扭转、无明显刮痕和损伤。
1．17 敷设后的光缆接头留长应按设计要求预留。
1．18 光缆出管孔150mm以内不应作弯曲处理。
1．19 敷设后的光缆应紧靠人孔壁，并以扎带绑扎与搁架上，应符合图1的要求。
光缆在人孔内的部分应采取保护措施。
1．20 按设计要求的器材堵塞光缆管孔。
1．21 光缆在每个人孔内应及时拴(写)光缆牌号1．22 管道内光缆预留处必须使用预留架。
2、局内光缆的敷设2．1 局内光缆一般从局前人孔经地下进线室引至光传输设备。
局内光缆应挂按相关规定制作的标识牌，以便识别。
2．2 光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取保护措施。
有线电视系统工程技术规范（GB50200-94）中华人民共和国国家标准有线电视系统工程技术规范ＧＢ５０２００－９４中华人民共和国国家标准有线电视系统工程技术规范ＧＢ５０２００－９４主编部门：中华人民共和国广播电影电视部批准部门：中华人民共和国建设部施行日期：１９９４年１１月１日关于发布国家标准《有线电视系统工程技术规范》的通知建标［１９９４］１９８号根据国家计委计综［１９８６］４５０号文和建设部建标［１９９１］７２７号文的要求，由广播电影电视部会同有关部门共同制订的《有线电视系统工程技术规范》，已经有关部门会审。
现批准《有线电视系统工程技术规范》ＧＢ５０２００－９４为强制性国家标准，自１９９４年１１月１日起施行。
本标准由广播电影电视部负责管理，具体解释等工作由武汉市广播电视局负责，出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部１９９４年３月１１日目次１总则２系统的工程设计２．１一般规定２．２系统的基本模式及主要技术指标分配２．３接收天线２．４前端２．５干线传输２．６分配网络２．７前端机房和自办节目站２．８部件安装和线路敷设２．９防雷、接地与安全防护２．１０供电３系统的工程施工３．１一般规定３．２接收天线３．３前端机房３．４干线架设３．５支线和用户线３．６防雷、接地及安全防护３．７系统的调测４系统的工程验收４．１一般规定４．２系统质量的主观评价４．３系统质量的测试４．４系统的工程施工质量４．５验收文件附录Ａ系统基本模式中常用的图形符号附录Ｂ常用测试表格附录Ｃ系统的工程验收证书附录Ｄ本规范用词说明附加说明１总则１．０．１为使有线电视系统（以下简称系统）的工程设计与施工做到技术先进、经济合理、安全适用、确保质量，制定本规范。
１．０．２本规范适用于下列信号传输方式的有线电视系统的新建、扩建和改建工程的设计、施工及验收：１．０．２．１射频同轴电缆。
１．０．２．２射频同轴电缆与光缆组合。
１．０．２．３射频同轴电缆与微波组合。

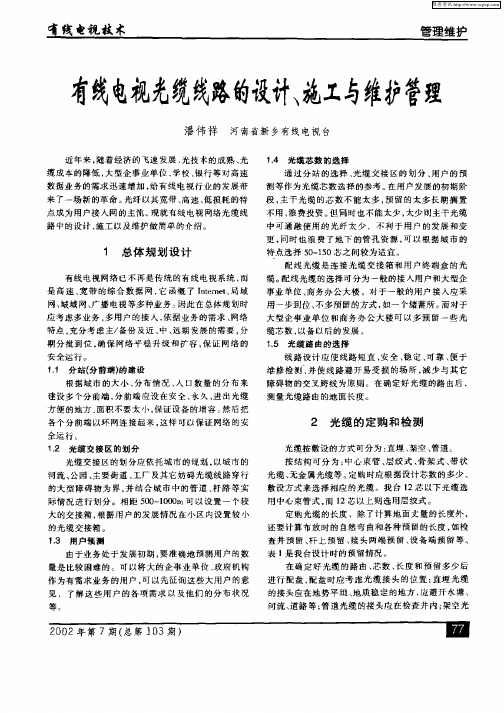

光缆线路施工规范
是指在光缆敷设和安装过程中需要遵守的标准和要求，其目的是确保光缆线路的质量和可靠性。
以下是一些常见的光缆线路施工规范：
1. 施工前准备：施工前需进行光缆线路的设计和规划，确保敷设路径的顺畅以及光缆的缆线类型和参数的正确选择。
2. 线路敷设：光缆线路的敷设应遵循最短距离原则，避免与其他电缆或管道的干涉。
对于地埋光缆线路，应确保敷设至少
40cm的土壤覆盖层，并进行足够的保护措施。
3. 线缆连接：光缆的接头和连接应使用符合标准要求的接头盒、光纤连接器和保护套管。
连接过程应进行光纤端面清洁和检查，确保良好的光传输性能。
4. 线路标识：光缆线路应进行标识，包括起点、终点、敷设路径、光缆类型和编号等信息。
标识应清晰可见，以便于以后的维护和管理。
5. 敷设保护：光缆线路的敷设过程中，应避免过度弯曲、拉力过大、挤压和其他机械损伤。
特别是在穿越道路和河流等地方，应进行额外的防护和保护。
6. 施工记录：施工人员应及时记录施工过程中的重要信息，包括施工日期、施工人员、敷设长度和光缆质量检验结果等，以备以后的维护和管理。
以上是光缆线路施工规范的一些常见要求，具体的规范和标准可能因地区和项目而有所不同，施工单位应进行充分的了解和遵守相关要求。
在施工过程中，应注意安全防护和环境保护，并进行严密的质量控制，确保光缆线路的长期稳定性和可靠性。
光纤光缆通信线路作业安全技术规范第一章总则一、为贯彻执行“安全第一，预防为主”的方针，加强安全生产管理，规范作业人员的安全行为,保护人身安全,制定本规程.二、本规程适用于电信线路施工和维护的各类作业。
本规程所称电信线路施工和维护，是指敷设和维护架空电缆、光缆(以下称“线缆"）,埋式线缆、管道线缆、水下线缆、天馈线和线路附属设施等。
三、施工和维护人员在进行高处、供用电、起重、电（气)焊接、爆破、潜水等作业时,除遵守本规程外，还须执行国家现行相关安全技术标准和规定。
四、对环境复杂或危险性较大的作业，设计单位应当在设计中提出保障作业人员安全和预防事故的措施，施工作业前应逐级进行安全技术交底并签字。
五、施工和维护单位必须为作业人员提供符合国家或行业标准的劳动防护用品、用具;作业人员在作业中必须按规定正确穿戴和使用。
六、施工和维护作业的人员，必须经过安全知识教育和安全操作技能的专业培训与考核，持证上岗。
七、施工和维护作业中使用的电气设备、机械设备以及仪器、仪表等，应由专业人员操作.八、施工和维护作业中使用的各类工具、用具、设备及防护用品等在作业前必须进行检查.九、施工和维护作业前,必须对作业现场和周围环境进行检查。
十、施工和维护单位负责人依法对施工和维护作业的安全全面负责。
十一、线路工程的建设、维护、监理单位的人员应熟悉本规程,并严格执行。
十二、本规程由中国电信集团公司负责解释或修订.第二章作业环境安全第一节城镇及道路作业一、在城镇及道路的下列地点作业时，必须设立明显的安全警示标志，必要时设防护围栏,特殊情况下请交通警察协助。
（一) 街巷拐角、道路转弯处。
（二）有碍行人或车辆通行处。
（三) 需要车辆临时停止通行处。
(四)挖掘的坑、洞、沟处。
(五）架空线缆接续处。
(六)已揭开盖的人(手)孔处等。
二、在城镇道路上进行测量作业时，应动作迅速，分段丈量。
三、携带较长的测量器材和设备时,应防止触碰行人、车辆；手持标杆杆尖应向下;肩扛标杆杆尖应向上;传递标杆严禁抛、掷。
管线工程光缆施工技术规范书
工程建设中心
2004-8-13
管道线路光缆施工技术标准
本技术标准针对天津移动管线工程中光缆施工的各项要求进行了明确的规范。
目的是指导管线工程中的光缆施工，促使整个施工过程顺利、高效、优质的完成。
本技术标准适用于天津移动各项管线工程的光缆施工。
1、管道光缆的敷设
1．1 敷设管道光缆的孔位应符合设计要求，设计孔位与实际情况不符时，设计单位会同建设单位及时现场指定。
1．2 敷设管道光缆之前必须清刷管孔。
1．3 在水泥管道或塑料管道内，应一次敷足三根子管。
1．4 子管不得跨井敷设。
1．5 子管应超出第一根电缆搁架150mm,并用扎带固定。
1．6 子管在管道内不得有接头。
1．7 子管管孔应按设计要求封堵。
1．8 敷设光缆时的牵引力应符合设计要求，在一般情况下不宜超过2000，N(采用人工敷设)。
1．9 应按照设计要求的A、B端敷设光缆。
1．10 管道光缆的一次牵引长度不得超过1000m。
1．11 敷设管道光缆时应以石蜡油、滑石粉等作为润滑剂，严禁使用有机油脂。
1．12 光缆的弯曲半径应不小于光缆外径的20倍。
1．13 充气型光缆应带气敷设，敷设后应立即进行保气。
1．14 以人工方法牵引光缆时，应在井下逐段接力牵引。
1．15 光缆绕“8”字敷设时其内径应不小于2m。
1．16 敷设后的光缆应平直、无扭转、无明显刮痕和损伤。
1．17 敷设后的光缆接头留长应按设计要求预留。
1．18 光缆出管孔150mm以内不应作弯曲处理。
1．19 敷设后的光缆应紧靠人孔壁，并以扎带绑扎与搁架上，应符合图1的要求。
光缆在人孔内的部分应采取保护措
施。
1．20 按设计要求的器材堵塞光缆管孔。
1．21 光缆在每个人孔内应及时拴(写)光缆牌号
1．22 管道内光缆预留处必须使用预留架。
2、局内光缆的敷设
2．1 局内光缆一般从局前人孔经地下进线室引至光传输设备。
局内光缆应挂按相关规定制作的标识牌，以便识别。
2．2 光缆在进线室内应选择安全的位置，当处于易受外界损伤的位置时，应采取保护措施。
2．3 局内光缆应布放整齐美观，沿上线井布放的光缆应绑扎在上线加固横铁上．光缆经由走线架、拐弯点(前、后)
应予绑扎，两处绑扎的距离不应超过50cm，上下走道或
爬墙的绑扎部位，应垫胶管，避免光缆受侧压。
2．4 按规定预留在设备侧的光缆，可以留在传输设备机房或进线室。
有特殊要求预留的光缆，应按设计要求留足。
2．5 光缆引入局站后应堵塞进线管孔，不得渗水、漏水。
2．6光缆从局前井至机房ODF设备端，必须全程缠防火绝缘胶带。
3、光缆成端的制作
3．1 应根据设计要求留足预留光缆。
3．2 在设备机房的光缆终端接头安装位置应稳定安全，远离热源．
3．3 成端光缆和自光缆终端接头引出的甲芯软光纤应按照ODF的说明书进行走线并按设计要求进行保护和绑扎。
3．4 单芯软光纤所带的连接器，应按设计要求顺序插入光配线架(分配盘)。
未连接软光纤的光配线架(分配盘)的接口
端部应盖上塑料防尘帽。
3．5 软光纤在机架内的盘绕应大于规定的曲率半径．
3．6 光缆在光纤配线架(ODF)成端处，将金属构件用铜芯聚氯乙烯护套电缆引出，并将其连接到保护地线上．
3．7 软光纤应在醒目部位标明方向和序号。
4、光缆接续与接头盒安装
4．1 采用熔接法进行光缆接续时，光纤熔接完成并测试合格后应立即做增强保护措施．增强保护方法可采用热可缩
套管法。
4．2 光纤全部连接完成后，应按下列要求将余长光纤收容盘
放：
(1) 根据光缆接头套管(盒)的不同结构，按工艺要求顺序
将余纤盘在熔纤盘内，盘绕方向应一致；
(2) 光纤盘绕弯曲半径应大于厂家规定的曲率半径，接头
部位应平直不受力；
4．3 光缆加强芯应按需要长度截断并按工艺要求固定在接头盒内，电气断开；
4．4 光缆接头盒的封装，应符合下列要求
(1) 接头盒的封装技工艺要求进行；
光缆接续责任卡片
(2) 接头盒内应放入袋装防潮剂和接头责任卡
其格式见下表：
4．5 管道光缆接头盒的安装方式，应按照各省的维护习惯和施工图设计的要求，固定在人(手)孔壁上或电缆托架上，
安装位置应便于维护；
4．6 接头盒进出缆方式应符合设计要求；
4．7 人(手)孔内的接头盒应挂有按照相关要求制作的标识牌；4．8 预留光缆应整齐盘留，固定在人(手)孔壁上或电缆托架上：
5、中继段测试
5．1 光缆中继段测试的内容应包括：
(1) 线路衰减；
(2) 后向散射信号曲线；
5．2 中继段衰减的测试结果应符合以下要求：
(1) 光纤衰减测试应取双向测量的平均值；
(2) 测量的光纤衰减平均值必须符合设计要求；
(3) 测量结果应做详细记录；
5．3 中继段光纤后向散射信号曲线应符合下列要求：
(1) 信号曲线无异常
(2) 全程信号曲线应打印记录：
6、竣工技术资料
6．1 光缆线路工程初步验收前，应由施工单位负责编制的所有用AUTOCAD绘制的工程竣工技术资料一式六份，交
监理单位、建设单位或验收小组审查；
6．2 竣工资料的编制以一个中继段为单位；
6．3 竣工技术资料应包括下列内容：
(1) 竣工图纸，不可利用原有施工设计图改绘,应重新绘
制；
(2) 竣工测试记录，包括光缆配盘图;
(3) 全部工程中的隐蔽工程签证；
(4) 其它资料：设计变更通知，开、停、复、竣工报告，
工程洽商纪要安装的设备清单，工余料交接清单等有关工
程方面的资料；
